импульса) (рис. 3.31, а). Если переключение осуществляется по отрицательному фронту (как, например, в триггере на транзисторах n-p-n-типа), то острие треугольника направляют от условного изображения триггера (рис. 3.31, б). Входы триггера, по которым он переключается фронтом импульса, называют динамическими. Если переключение триггера осуществляется установившимся уровнем запускающего сигнала (т.е. требует сигнала большой длительности), то входы триггера называют статическими и на условном обозначении треугольником их не отмечают (рис. 3.31, в).

3.6.3. Интегральные триггеры

Интегральный триггер может быть выполнен монолитным (триггер интегрального исполнения) или реализован на логических микросхемах. Оба вида интегральных триггеров имеют обычно одинаковую функциональную структуру.

Интегральные триггеры бывают асинхронными (не тактируемыми) и синхронными (тактируемыми). Аналогично триггеру на дискретных компонентах, интегральный асинхронный триггер имеет лишь информационные входы, сигналы на которых с момента их появления определяют состояние триггера. Синхронный триггер кроме информационных входов имеет синхронизующий (тактирующий, тактовый) вход; сигналы на информационных входах воздействуют на такой триггер только при сигнале на синхронизирующем входе.

Асинхронный RS-триггер. На выходе элемента И—НЕ (ИЛИ— НЕ) имеется инвертор (усилитель). Поэтому на двух таких элементах можно выполнить триггер, если вход одного элемента соединить с выходом другого.

Полученный таким образом триггер является асинхронным RS-триггером. Он имеет два входа: S — установки триггера в 1 и R — установки триггера в 0.

Асинхронный RS-триггер — простейший интегральный триггер, применяющийся самостоятельно, а также входящий в состав более сложных интегральных триггеров в качестве запоминающей ячейки.

RS-триггер на элементах ИЛИ—НЕ. Рассмотрим воздействие на такой триггер (рис. 3.32, а) комбинаций сигналов S = 1, R = 1 и

S = 0, R = 0.

146

Сочетание S = 1, R = 1 является запрещенным, так как при нем на обоих выходах триггера устанавливаются логические 0 и после снятия входных сигналов состояниеегонепредсказуемо.

Для элемента ИЛИ—НЕ логический 0 — это пассивный сигнал: с поступлением его на вход состояние выхода элемента не изменяется. Поэтому появление комбинации

S = 0, R = 0 не изменяет состояние триггера.

Логическая 1 для элемента ИЛИ—НЕ является активным сигналом: наличие ее на входе однозначно определяет на выходе логический 0 вне зависимости от сигнала на другом входе. Отсюда следует: переключающим сигналом для рассматриваемого триггера является логическая 1, а также то, что вход S (установка триггера в состояние Q = 1) должен быть связан с элементом, выход которого принят за Q.

Из всего сказанного следует: что для переключения триггера в состояниеQ = 1 наеговходыследуетподатькомбинациюS = 1, R = 0, а для переключения в состояние Q = 0 — комбинацию S = 0, R = 1.

Пусть триггер находится в состоянии 0 (Q = 0, Q = 1), а на входах действуют сигналы S = 0, R = 0. Для его переключения в состояние Q = 1 подадим на входы комбинацию S = 1, R = 0. Тогда на выходе элемента Э2 установится логический 0, на входах элемента Э1 будут одновременно действовать логические 0 и на выходе Q установится логическая 1 — триггер переключается в новое состояние (Q = 1, Q = 0). Для его переключения из этого состояния на входы должна поступить комбинация S = 0, R = 1. После этого на выходе Q будет логический 0, на входах элемента Э2 одновременно окажутся логические 0 и его выход примет потенциал, соответствующий Q = 1, — триггер переключается в со-

стояние Q = 0, Q = 1 (рис. 3.33).

Из изложенного следует: время переключения триггера (tпер) равно удвоенному времени переключения логического элемента (удвоенному времени задержки 2tз . Часто, предусматривая запас, принимают tпер = 3tз . Для надежного переключения тригге-

147

ра длительность входного переключающего сигнала не должна быть меньше tпер.

Условное изображение асинхронного RS-триггера со статическими входами приведено на рис. 3.32, б.

На входы элементов триггера поступают четыре сигнала: S, R,

Qt и Qt , где Qt и Q t характеризуют исходное состояние триггера

(до смены сигналов на входах S и R). Три из них (S, R, Qt) являются независимыми переменными. Ими определяется новое состояние триггера (Qt + 1), в которое он переключается вслед за сменой сигналов на входах S и R.

R-S-триггер на элементах И—НЕ. Для элемента И—НЕ актив-

ным сигналом является логический 0: наличие его хотя бы на одном входе обусловливает на выходе логическую 1 вне зависимости от сигналов на других входах. Логическая 1 для такого элемента является пассивным сигналом. С ее поступлением на вход состояние выхода элемента не изменяется. В силу сказанного, триггер на элементах И—НЕ (рис. 3.34) переключается логическим 0. На условном изображении такого триггера это отражают инверсными входами.

Для данного триггера комбинация входных сигналов S = 0, R = 0 является запрещенной, а комбинация S = 1, R = 1 не меняет его предыдущего состояния.

C учетом изложенного достаточно просто рассмотреть переключения триггера, что читатель легко сделает самостоятельно.

148

таются с предыдущими значениями других, что может привести к ложному срабатыванию элемента (устройства).

Последствия гонок можно устранить временным стробированием, когда на элемент кроме информационных сигналов подаются

149

Сигнал S′ = 0, возникающий при поступлении синхроимпульса 3, переключенияневызывает, таккакдоэтоготриггеружеустановленвединичноесостояние. Синхроимпульс4 ссигналомR = 1 обеспечиваетR′= 0, что переключаеттриггервсостояниеQ = 0.

В тексте тактируемый RS-триггер сокращенно обозначают символами R, S, C.

Двухступенчатый синхронный RS-триггер. Рассмотренные RSС-

триггерыпереключаютсяприналичиинаС-входеимпульсаилипотен- циала. Тактирование триггера фронтом импульса или перепадом потенциаламожнообеспечить, выполняяегодвухступенчатым.

Каждая ступень такого триггера (рис. 3.37) — это синхронный RS-триггер. При наличии на шине С логической 1 триггер T1 воспринимает информацию, поступившую по шинам S и R, определяющую его состояние. В это время на С-входе триггера Т2, за счет инвертора, будет логический 0 и информация с выходов T1 не воздействует на T2 . В момент окончания действия логической 1 на шине С (С = 0) на выходе инвертора появляется логическая 1, разрешающая перезапись в T2 информации из T1 .

Таким образом, в первую ступень информация с шин S и R записывается с приходом тактового импульса, т.е. по его переднему фронту; состояние первой ступени передается второй с окончанием тактового импульса, т.е. по его срезу.

Условное изображение двухступенчатого RS-триггера с динамическим С-входом, когда переключение происходит перепадом входного сигнала из 1 в 0 (перепадом 1/0), приведено на рис. 3.37, б.

Подчеркнем разницу между одноступенчатым и двухступенчатым синхронными триггерами. Одноступенчатый триггер (см. рис. 3.35, а) можно переключить, если при С = 1 изменить комбинацию на установочных входах с прежней (например, S = 1, R = 0) на новую

Рис. 3.37. Двухступенчатый синхронный RSC-триггер

150

(S = 0; R = 1), или наоборот. В двухступенчатом триггере при С = 1 вторая ступень отключена от первой, а при С = 0 первая ступень не принимает информацию с S- и R-входов. Лишь при изменении сигнала на тактовом входе информация из первой ступени перезаписывается во вторую и состояния выходов Q и Q изменяются.

По существу, переключение происходит в два такта; его осуществляют две последовательности импульсов, смещенные во времени. Одна из них воздействует на тактовый вход первой ступени, другая получается в данном случае ее инвертированием и снимается с выхода инвертора. Поэтому двухступенчатый триггер рассмотренной структуры называют двухтактным.

Синхронный триггер обычно имеет дополнительные асинхронные входы, по которым он — вне зависимости от сигнала на тактовом входе — переключается в состояние 1 (вход S) или 0 (вход R). Такие входы называют нетактируемыми. В тексте их указывают после информационных. Так, RS-триггер с асинхронными входами обозначается как RSRS.

Функциональная схема двухступенчатого триггера на элементах И—НЕ с инверсными асинхронными входами изображена на рис. 3.38. Здесь на элементах Э3, Э4 и Э7, Э8 выполнены элементарные RS-триггеры. Входная логика каждого из них реализована на элементах Э1 , Э2 и Э5 , Э6, так что элементы Э3, Э4 , Э1, Э2 составляют ведущий тактируемый RS-триггер, и элементы Э7, Э8, Э5, Э6 — ведомый тактируемый RS-триггер. Элемент Э9, входы которого объединены, является инвертором.

Рис. 3.38. Функциональная схема двухступенчатого триггера на элементах И—НЕ (а) и его условное обозначение (б)

151

Входы S и R непосредственно воздействуют на RS-триггеры первой и второй ступеней, для чего эти триггеры выполнены на трехвходовых элементах. Поэтому переключения триггера по входам S и R не требуют синхроимпульсов. При подаче на эти входы логической 1 (S = R = 1) RSC-триггер работает как обычный синхронный R-S-триггер, так как его ступени ею (логической 1) не переключаются. При S = 0, R = 1 RSС-триггер устанавливается в состояние Q = 1, а при R = 0, S = 1 — в состояние Q = 0.

Условное изображение тактируемого RS-триггера с инверсными асинхронными входами показано на рис. 3.38, б.

Триггер со счетным запуском (Т-триггер). Триггер со счетным запуском должен переключаться каждым импульсом на счетном входе Т (счетным импульсом).

Т-триггер можно выполнить на базе RSС-триггера, если перед приходом каждого тактового импульса иметь на информационных входах потенциалы, которые после переключения должны быть на выходах Q и Q. Такими потенциалами до переключения обладают соответственно выходы Q и Q , так как в результате переключения выходы любого триггера, но существу, обмениваются потенциалами. Поэтому каждым счетным импульсом будет обеспечено переключение, если выход Q соединить с S-входом, а выход Q — с R-входом.

Однако такой Т-триггер на основе одноступенчатого RSC-триг- гера не будет нормально функционировать: переключение триггера и вследствие этого смена потенциалов на S- и R- входах происходят за столь короткое время, за которое импульс на тактовом входе не успевает закончиться. В результате под действием одного счетного импульса триггер может переключиться несколько раз и его окончательное состояние непредсказуемо. Для устранения этого явления надо задержать изменение потенциалов на выходах Q и Q до окончания импульса на С-входе.

Такую возможность дает двухступенчатый RSC-триггср (рис. 3.39, а). С появлением тактового импульса триггер Т1 первой ступени переключается в состояние, противоположное состоянию триггера Т2 . Но это не вызывает изменения потенциалов на выходах Q и Q , так как на тактовом входе триггера Т2 за счет инвертора сейчас присутствует логический 0. Только после окончания импульса на входе T1 переключится триггер Т2 и произойдет изменение потенциалов на выходах Q и Q , а также на R- и S-входах первой ступени.

152

Рис. 3.39. Т-триггер (а) и его условное обозначение (б)

В T-триггере так же, как в двухступенчатом тактируемом RSC- триггере, первая ступень переключается по переднему фронту входного импульса, а вторая — по срезу.

Условное изображение двухступенчатого Т-триггера, переключающегося перепадом 1/0, приведено на рис. 3.39, б.

Триггер задержки (D-триггер). D-триггер имеет один информационный D-вход и тактовый С-вход. Он состоит из синхронного RSС- триггера, дополненного инвертором (рис. 3.40).

При С = 1 потенциал D-входа передается на S-вход триггера T1 (S = D), а на входе R устанавливается потенциал R = D, т.е. сигналы на S- и R- входах оказываются взаимно инвертированными (S = R). Это приводит к тому, что любой сигнал на входе D создает на S- и R- входах комбинацию (S = 1, R = 0 или S = 0, R = 1), способную переключить триггер в состояние Q = S = D. Таким образом, при С = 1 D-триггер является повторителем: на выходе Q повторяется потенциал входа D. Однако это

повторение начинается только с поступлением тактового импульса на вход С, т.е. с задержкой относительно сменившегося потенциала на D-входе.

При С = 0 триггер T1 и D-вход

разобщены, поэтому S = R = 0 и триггер хранит информацию, поступившую при С = 1 с D-входа.

153

На рис. 3.41 приведены временны′е диаграммы D-триггера. Выход Q повторяет состояние D-входа с поступлением очередного тактового импульса на вход С, т.е. с задержкой.

D-триггер можно выполнить двухступенчатым (двухтактным). При этом его первая ступень представляет собой одноступенчатый D-триггер, а вторая ступень может быть синхронным RS-триггером (рис. 3.42). Состояние D-входа передается первой ступени с приходом тактового импульса, т.е. по его переднему фронту; вторая ступень принимает состояние первой с окончанием тактового импульса, т.е. по его заднему фронту. Условное изображение двухтактного D-триггера приведено на рис. 3.43, а.

Если после каждого переключения обеспечить автоматическую смену уровня потенциала на D-входе, то с каждым импульсом на С-входе триггер будет менять свое состояние. Указанная смена потенциала будет осуществляться, если D-вход соединить с выходом Q (аналогично соединениям в Т-триггере). D-триггер в таком счетном режиме изображен

на рис. 3.43, б.

На рис. 3.44, а приведена схема DV-триггера. Легко понять, что

154

Рис. 3.44. DV-триггер (а) и его условное обозначение (б)

при V = 1 он функционирует аналогично D-триггеру (см. рис. 3.42). Если на V-входе установить логический 0, то триггер блокируется: его состояние остается таким, каким оно было до этой установки вне зависимости от смены сигналов на D-входе и поступления синхронизирующих импульсов. Возможность отключать DV-триггер от информационных сигналов расширяет его функциональные возможности по сравнению с D-триггером. Условное изображение DV-тригге- ра приведено на рис. 3.44, б.

Так как в рассматриваемых триггерах (см. рис. 3.42 и 3.44, а) информация поступает по одной шине на D-вход, то явление гонок здесь исключено. Это позволяет использовать D-триггеры в быстродействующих цифровых устройствах.

JK-триггер. JK-триггеры обычно выполняются тактируемыми. Такой JК-триггер имеет информационные входы J и K, которые по своему влиянию аналогичны входам S и R тактируемого RSC- триггера: при J = 1, К = 0 триггер по тактовому импульсу устанавливается в состояние Q = 1; при J = 0, К = 1 — переключается в состояние Q = 0, апри J = K = 0 — хранитранеепринятуюинформацию. Но в отличие от RSC-триггера одновременное присутствие логических 1 на информационных входах не является для JК-триггера запрещенной комбинацией; при J = К = 1 триггер работает в счетном режиме, т.е. переключается каждым тактовым импульсом.

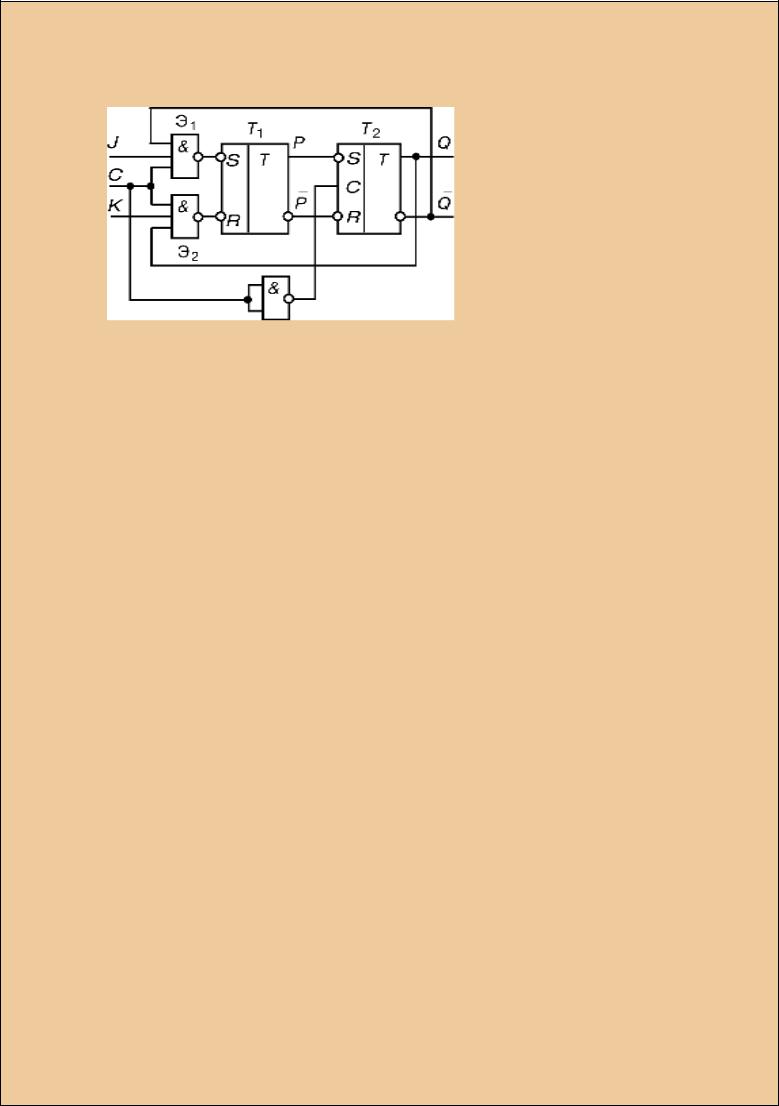

На рис. 3.45 изображена одна из функциональных схем JK-триг- гера. Она отличается от схемы Т-триггера (см. рис. 3.39, а) элементами Э1 и Э2 входной логики первой ступени; для создания информационных входов J и К они выбраны трехвходовыми. Переключающий вход С — динамический.

155

ПриJ = К= 0 навыходах элементов Э1 и Э2 устанавливаются логические1, которыедлятриггеров с инверсными входами являются пассивными сигналами — триггер Т1, а следовательно, и JК- триггер в целом сохраняютпрежнеесостояние.

Логическая 1 на одном из входов элемента И—НЕ не определяет потенциал на его выходе, поэтому сочетание

J = К = 1 не влияет на входную логику первой ступени — схемы Т- и JК-триггеров принципиально перестают отличаться, т.е. JK-триг- гер работает в счетном режиме.

Чтобы на выходе элемента Э1 появился логический 0 (которым триггер Т1 может переключаться в состояние Р = 1), на его входах необходимо присутствие сигналов J = 1, С = 1, а также логической 1 с выхода Q. Аналогично, логический 0 будет на выходе элемента Э2 , когда К = 1, С = 1 и Q = 1. Таким образом, комбинация J = 1, К = 0 обусловливаетпотактовомуимпульсупереключениеJК-триггеравце- ломвсостояниеQ = 1, акомбинацияJ = 0, К= 1 — всостояниеQ = 0.

При J = K = 0, Qt + 1 = Qt — триггерсохраняет предыдущее состояние; комбинация J = 1, К = 1 приводит к тому, что тактовым импульсом триггер переключается в состояние, противоположное предыдущему: Qt+1 = Qt. Сочетания J = 1, K = 0, K = 1 дают триггеру разрешение переключиться соответственно в состояния Q = 1 и Q = 0.

Ha рис. 3.46,а приведено условное изображение JК-триггера с инверсными S- и R- входами для асинхронной (нетактируемой) установки его в состояния 1 и 0, с динамическим тактовым входом С, изменение потенциала 1/0 на котором вызывает переключение. Триггер имеет три J-входа и три К-входа; каждая группа входов объединена конъюнкцией, т.е. элемент Э1 (см. рис. 3.45) имеет три входа J, а элемент Э2 — три входа К .

На базе тактируемого JK-триггера можно просто реализовать Т-триггер (рис. 3.46, б), D-триггср (рис. 3.46, в) и DV-триггер (рис. 3.46, г); функционирование их в такой форме в дополнительных пояснениях не нуждается.

156

Рис. 3.46. Условное обозначение JK-триггера (а), триггеров Т-, D-, DV-типа

на основе JK-триггера (соответственно б, в, г)

Триггер Шмитта. Интегральные триггеры Шмитта повторяют принципиальные особенности подобных триггеров на дискретных компонентах: одна связь плеч схемы — коллекторно-базовая, другая — эмиттерная.

На рис. 3.47 приведена схема триггера Шмитта на расширителях по ИЛИ для базовых ТТЛ-элементов. Расширители являются плечами схемы. Коллектор транзистора VT2 связан с базой VT4 через транзистор VT3, эмиттерная связь — через резистор Rэ. Подбором резисторов R1, R2 можно регулировать пороги срабатывания триггера.

Рис. 3.47. Триггер Шмитта
