Ов №3 для различных направлений: а) №1; б) №2

а)	б)

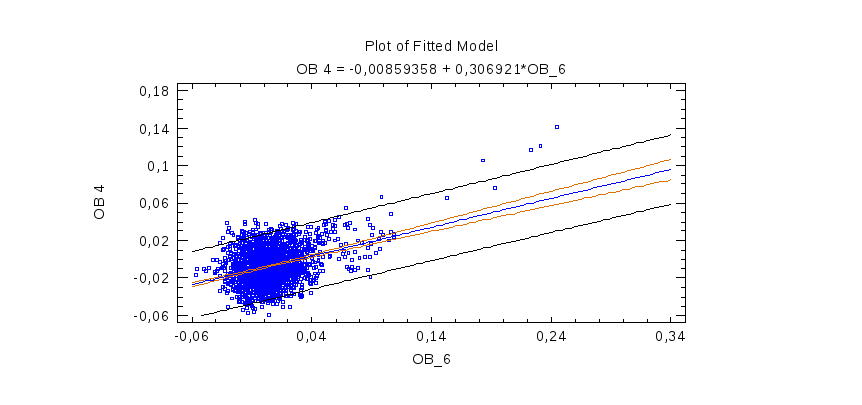

Рисунок 3.11 – Зависимость отклонений рефлектограмм для ОВ №4 и

Ов №6 для различных направлений: а) №1; б) №2

а)	б)

Рисунок 3.12 – Зависимость отклонений рефлектограмм для ОВ №3 и

Ов №6 для различных направлений: а) №1; б) №2

Далее было произведено суммирование полученных цифровых данных. График, полученный путем суммирования рефлектограмм всех волокон, позволяет более четко определить месторасположение неоднородностей в оптическом волокне, которые могут быть не обнаружены при анализе каждой отдельно взятой рефлектограммы.

На рисунке 3.13 представлены на одном поле в одинаковом масштабе результаты сложения рефлектограмм для разного количества (n) рефлектограмм кабеля, проложенного на участке №1. Построение графиков начинается с отметки 1,0 км, что соответствует окончанию компенсационной катушки и началу измеряемой линии.

Общая для всех волокон рефлектограмма позволяет более четко определить месторасположение неоднородностей в оптическом волокне (разъемные и неразъемные соединения, трещины, сильные изгибы), которые могут быть не обнаружены при анализе каждой отдельно взятой рефлектограммы, так как потери при хорошей сварке оптического волокна современными приборами могут быть близки к 0.

Неоднородность

Рисунок 3.13 – Результирующая рефлектограмма при различном количестве слагаемых

Общая для всех волокон рефлектограмма позволяет более четко определить месторасположение неоднородностей в оптическом волокне (разъемные и неразъемные соединения, трещины, сильные изгибы), которые могут быть не обнаружены при анализе каждой отдельно взятой рефлектограммы, так как потери при хорошей сварке оптического волокна современными приборами могут быть близки к 0. В данном случае при суммировании рефлектограмм трех волокон было обнаружено место с повышенным затуханием, которое вероятно будет местом возможного повреждения. Также необходимо отметить, что рефлектограммы достаточно прямолинейны, что объясняется малым сроком эксплуатации исследуемых волоконно-оптических линий.

3.4.2 Анализ рефлектограмм оптических волокон длинных линий автоматизированным методом

За последний период развития в области связи, наибольшее распространение получили оптические кабели   и волоконно-оптические системы передачи, которые по своим характеристикам намного превосходят все традиционные кабели системы связи. В связи с этим к волоконно-оптическим линиям связи предъявляются достаточно высокие требования. В ходе исследования был проведен анализ степени влияния различных факторов на затухание оптического волокна. Для этого были проведены регрессионный и корреляционный анализ зависимости между отклонением затуханий в точках рефлектограмм, имеющих одинаковые координаты, разных волокон кабеля, а также произведена оценка коэффициентов корреляции.

В ходе работы исследовались волоконно-оптические линии, находящиеся в ведомстве Белорусской железной дороги (направления №3 и №4). Их протяженность составляет 20,51 км и 17,95 км соответственно. Эти линии были введены в эксплуатацию в 2008 году.

Был проведен корреляционный анализ рефлектограмм оптических волокон в эксплуатируемых кабелях двух различных направлений марки ОКСТ-10-0.2-0.25-8 (волокна №1, №4). Рефлектограммы были получены в ходе плановых замеров в 2013 году. Измерения проводились на длине волны 1310 нм, ширина импульса 90 нс, количество усреднений 16х4096. Анализ проводился с помощью пакета прикладных программ StatgraphicsCenturionXV. Для анализа рефлектограмма каждого волокна конвертировалась в цифровые данные с помощью программыFiberizerDesctopкомпанииOptixsoft(около 5500 точек). На основании этих данных были рассчитаны уравнения регрессии уровня сигнала от расстояния.

На рисунке 3.14 приведены рефлектограммы исследуемых волокон для двух направлений. В таблице 3.3 представлены уравнения регрессии уровня сигнала от расстояния.

а)	б)

Рисунок 3.14 – Рефлектограммы исследуемых волокон для направления:

а) №3; б) №4

Таблица 3.3–Полученные уравнения регрессии

Исследуемые волокна	Вид уравнения регрессии
	№3	№4
ОВ №1 и ОВ №4	y = -15,670-0,205х	y = -15,958-0,222х

Далее были определены отклонения реального значения затухания волокна в рассматриваемых точках от полученных уравнений регрессии. На рисунке 3.15 для примера представлены поля корреляции, показывающие значения этих отклонений затуханий попарно в оптических волокнах №1 и №4 в рассматриваемых точках с целью выявления их общих причин появления.

а)	б)

Рисунок 3.15 – Зависимость отклонений рефлектограмм для ОВ №1 и
