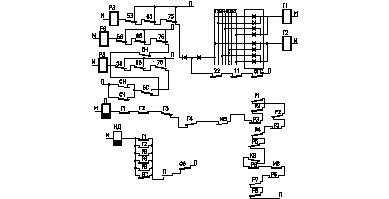

12. Схема включения регистрирующих и групповых реле.
При передаче сигнала ТУ на ЦП:
Через фронтовые контакты реле наборной группы 11 и 22 (которые уже возбудились до этого) возбуждаются реле Г1 и Г2 - определяют третью группу передаваемых приказов (импульсы 4 и 5 сигнала ТУ активные), также возбуждаются реле Р3 и Р6 определяющие род приказов: маршрут нечетный прием и открытие сигнала нечетного приема. Реле Р3 и Р6 включаются через тыловые контакты реле команд 53, 63, 73, 56, 66, 76. После возбуждении реле Г1, Г2, Р3, Р6 возбуждается пусковое реле П. На время возбуждения этих реле также возбуждается реле незаконченных действий НД. [Переборов А.С., рис 10.7, стр. 280].
Прием сигнала ТУ на ЛП:
В схемах «Невы» по тракту ТУ предусмотрена защита от приема искаженных кодов, для чего устанавливаются регистрирующие реле, предварительно запоминающие принимаемые команды, для того, чтобы они могли реализоваться только после поступления полного числа импульсов кода. Регистрирующие реле запоминают значение импульсов избирательной части кода, относящихся к выбору группы. Дешифратор содержит регистрирующие избирательные реле 1ИГ-5ИГ и регистрирующие реле 1Р-8Р. Реле 1ИГ-4ИГ срабатывают при 7-ом, 8-ом, 9-ом и 18-ом импульсах активной частоты, реле 5ИГ при 18 импульсе пассивной частоты, а реле 1Р-8Р соответственно при 10-17 импульсах активной частоты. При поступлении импульса 18 срабатывает одно из групповых реле 1ГУ – 7ГУ. В схеме включения этих реле проверяется отсутствие в коде качественных искажений.
Цепи возбуждения регистрирующих реле проходят через фронтовой контакт реле ПАИ, контакты реле П0И, П1И, П2И в положение соответствующей частоте принимаемого импульса.
[Переборов А.С. «ДЦ», стр. 170, рис. 5.12]
13. Принцип действия распределителя сигнала ту на лп.
Невысокая скорость передачи сигналов ТУ и сравнительно редкая их посылка позволяет осуществить прием этих сигналов на ЛП с помощью релейно–контактных приборов. Использовать для этой цели бесконтактные приборы по то причине, что это приводит к неоправданному повышению стоимости кодовой аппаратуры. Основным узлом схемы, участвующим в приеме сигнала ТУ, является распределитель.
Релейный распределитель [Переборов А.С. «ДЦ», стр. 168, рис. 5.11] состоит из десяти реле-счетчиков 1-10, реле повторной работы РП и защитного реле ОС. Работой счетчиков при поступлении сигнала ТУ управляет реле ПОИ. При поступлении четных импульсов (0,2,4 и т.д.) сигнала ТУ (замыкается правый контакт реле ПОИ) через контакты четных счетчиков поочередно возбуждаются нечетные счетчики (кроме счетчика 1). В случае поступления нечетных импульсов (замыкается левый контакт реле ПОИ) через контакты нечетных счетчиков возбуждаются четные счетчики. Если очередной счетчик возбуждается при поступлении нечетного (четного) импульса сигнала ТУ, то он сохраняет возбужденное состояние до следующего нечетного (четного) импульса. Реле – счетчики 1-8 при приеме сигнала ТУ работают дважды. Чтобы использовать контакты одних и тех же реле-счетчиков в обоих циклах работы распределителя, применяется реле повторной работы РП. Возбуждаясь через фронтовой контакт реле- счетчика 10, реле РП выключает цепи с контактами реле-счетчиков 1-8, используемые в первом цикле работы распределителя, и включает цепи с контактами этих же реле, используемые во втором цикле работы распределителя.
Реле-счетчики 2-7 распределителя каждого ЛП настраиваются в соответствии с присвоенным этому пункту управляющим сигналом.
В работе распределителя принимает участие реле сброса ОС. Это реле выполняет защитные функции, которые заключаются в том, что при поступлении сигнала ТУ, импульсная комбинация шести первых импульсов которого не соответствует настройке реле-счетчиков 2-7, реле ОС возбуждается, возвращает распределитель в исходное состояние и прекращает его работу до окончания поступления сигнала ТУ. Достигается это тем, что обмотка реле ОС соединена с цепями настроек, аналогичными цепями настроек реле-счетчиков 2-7, но в отличие от последних эти цепи настраиваются на противоположное значение импульсов.
Работа распределителя описана в [Переборов А.С. «ДЦ», стр. 169]
