Задача № 29
Осуществить частотно-территориальное построение сотовых сетей подвижной радиосвязи СПР
Таблица 69 – Исходные данные
Параметры |
Первая цифра шифра | |||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
Размерность кластера первой проектируемой сети |
7 |
13 |
19 |
3 |
5 |
6 |
10 |
5 |
6 |
7 |
Размерность кластера второй проектируемой сети |
Предпоследняя цифра шифра | |||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
5 |
7 |
4 |
9 |
12 |
7 |
7 |
8 |
19 |
4 | |
Исходная точка частотно-территориального построения сети: - первой проектируемой сети - второй проектируемой сети |
Последняя цифра шифра | |||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
E
D |
N
J |
C
K |
I
N |
F
C |
C
C |
E
I |
F
K |
D
N |
N
N |
Методические указания к решению задачи № 29
Достоинство сотовых сетей подвижной радиосвязи заключается в высокой эффективности использования радиоспектра, достигаемой благодаря тому, что территория, где организуется СПР, делится на небольшие зоны (соты), в каждой из которых связь организуется с помощью различного набора частот. По условиям ЭМС не рекомендуется в одной частотной группе использовать интермодуляционно несовместимые частоты плана[3,4,27,67].
В центре каждой соты расположена базовая станция BS, обслуживающая находящиеся в данной соте мобильные станции MS.
Совокупность рядом расположенных сот, в которых все частоты различны, образуют кластер[7,67].
Причем в одинаковых сотах различных кластеров MS и BS работают на одних и тех же частотах.
Пример сети СПР с кластером размерности N=3 (а = 2, b = 1) приведен на рисунке 71.
Рисунок 71 – Пример построения сети с кластером размерностью 3(а = 2, b = 1)
Модель сети строится следующим образом. Выбираем соту с номером 1. Затем строим кластер, присваивая номера сотам по часовой стрелке. Далее через центр соты с номером 1 построенного кластера (т. А) проводим вертикальную ось и оси под углом в 600 к ней. Откладываем на этих осях нормированное расстояние а = 2 и получаем точки В. Из этих точек под углом в 600 проводим оси и откладываем на них нормированное расстояние b = 1, определяя местоположение сот с номером 1 для соседних кластеров. Строим кластеры согласно методике, описанной выше. Кластеры очерчены жирными линиями. Местоположение остальных сот сети с номерами 1 определяем путем полного чередования в вертикалях или диагоналях сети номеров частот, образующих кластер (показано пунктирными линиями на рисунке 71).
На рисунках 72-74 приведены примеры построения сетей с кластерами 4, 5 и 9.

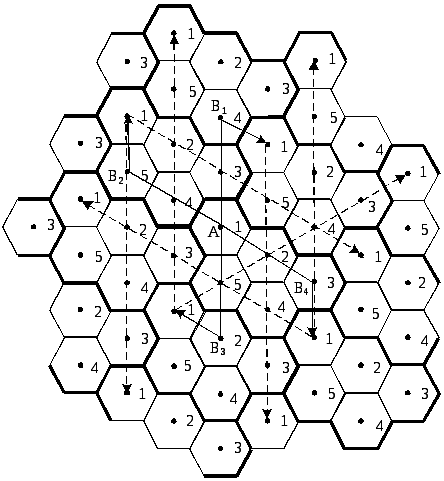

При построении кластера N=4(а = 2, b = 1) через выбранную на плане точку А (центр соты с номером 1) проводим вертикальную ось и оси под углом 600 к ней. Откладываем нормированное расстояние а = 2, и получаем точки В. Из точек В1 и В4 под углом 600 проводим оси и откладываем на них b = 1. Получаем соты с номером 1. Из точек В2 и В5 под углом 1200 проводим оси и откладываем на них b = 1. Получаем также соты с номером 1. В месте расположения В3 и В6 также получаем соты с номером 1. Остальные соты плана с номером один определяем путем чередования частот плана по вертикали или по горизонтальным наклонным линиям (пунктирные линии на рисунке 72).
Рисунок 72 – Пример построения сети с кластером размерностью 4(а = 2, b = 1)
Аналогичные описанным выше построения выполняем для кластеров N=5(а = 2, b = 1) и N=9(а = 3, b = 1).
Рисунок 73 – Пример построения сети с кластером размерностью 5(а = 2, b = 1)
Рисунок 74 – Пример построения сети с кластером размерностью 9(а = 3, b = 1)
Примеры построения сетей сотовой связи с центральной сотой в кластере N=7(а = 2, b = 1) и N=19(а = 3, b = 1) показаны на рисунках 75 и 76.
Рисунок 75 – Пример построения сети с кластером размерностью 7(а = 2, b = 1)
Рисунок 76 – Пример построения сети с кластером
размерностью 19(а = 3, b =2)

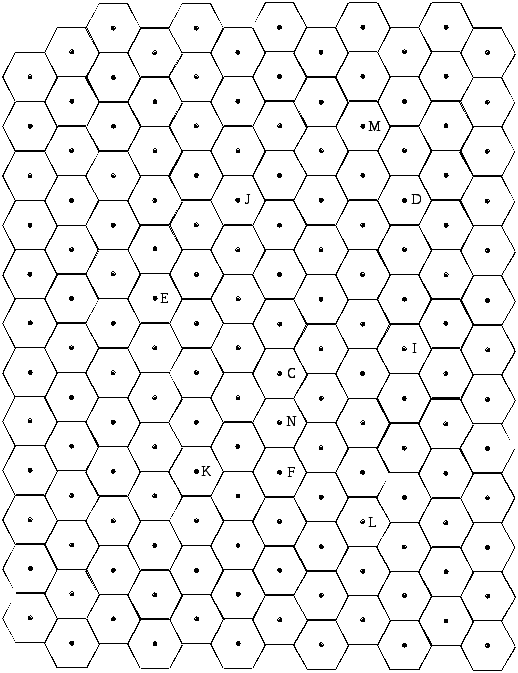

С учетом выше изложенного по исходным данным задачи произведем частотно-территориальное построение сетей сотовой связи, приведенных на рисунке 77.
Рисунок 77 – Проектируемая сеть сотовой связи
