Радиокардиография.
Принципом метода является регистрация интенсивности изменения интенсивности гамма-излучения, исходящего из полостей сердца при первом прохождении по ним введенного РФП. Применяется для оценки функционального состояния сердечно-сосудистой системы по ряду гемодинамических показателей: минутный и ударный объемы, скорость кровотока в малом круге кровообращения, объем циркулирующей крови в легких и объем циркулирующей крови. Наиболее распространенным РФП является альбумин человеческой сыворотки, меченный 99mТс. Показания к применению: заболевания сердечно-сосудистой системы, органов дыхания, которые нарушают гемодинамику в малом круге кровообращения. Применяют в случаях затруднений в диагностике приобретенных и врожденных пороков сердца. Радиокардиография информативна для подтверждения сброса крови слева направо и справа налево при пороках сердца. Радиокардиография высокоинформативна для выявления легочной гипертензии.
Лучевые признаки наиболее частых заболеваний сердца и крупных сосудов.
Хроническая недостаточность кровообращения (ХНК)
Рис. 9. Рентгенограмма органов грудной клетки в прямой проекции. Кардиомегалия: расширение тени сердца и увеличение кардиоторакального индекса. Интерстициальный отек легких. |
Диагностические критерии:
-
Венозный застой.
-
Увеличение левого предсердия.
-
Двухсторонний плевральный выпот.
-
Кардиомегалия (кардиоторакальный индекс > 50%, более чем в 90%).
Классификация рентгенологических симптомов перераспределения легочного кровотока (Л.А. Низовцева):
-
0 степень - сосудистый рисунок не изменен.
-
I степень - верхнедолевой венозный застой.
-
II степень - диффузный венозный застой.
-
III степень - интерстициальный отек легких.
-
IV степень - альвеолярный отек легких.
-
V степень - смешанный тип (венозный застой + артериальная гипертензия).
Перикардит. Рентгенологическое исследование позволяет обнаружить жидкость в перикарде при сердечной недостаточности, уремии, остром вирусном перикардите, инфаркте миокарда и т.д. в количестве от 100 мл по изменениям конфигурации сердца (сглаживанием выемок на его силуэте), общему увеличению размеров и ослаблению пульсации. Эхо-КГ должна использоваться как первичный метод при наличии клинического подозрения. При сухом перикардите при эхо-КГ определяется увеличение эхогенности заднего листка перикарда и утолщение листков перикарда. Выпот в полости перикарда обнаруживается как появление эхонегативного пространства за задней стенкой левого желудочка. В норме незначительное количество при М-методе можно обнаружить только в области задней стенки ЛЖ, причем величина сепарации листков перикарда не превышает 3 мм. При стандартной КТ и МРТ лучше распознаются перикардиты с фиброзными сращениями, утолщением перикарда и минимальными осумкованными скоплениями жидкости. Применяются при неясных результатах эхо-КГ.
Рис. 10. Рентгенограмма органов грудной клетки в прямой проекции. Жидкость в перикарде: сглаженность контуров сердца. Гидроторакс: затемнение правого реберно-диафрагмального и кардио-диафрагмального синусов. Полнокровие корней легких. |
При хроническом констриктивном перикардите кальциноз перикарда визуализируется основными рентгенологическими методами, особенно при рентгеноскопии, а также эхо-КГ. Регистрируется снижение сократимости сердца.
Аневризма аорты. Часто при рентгенографии грудной клетки патологии не выявляется. Однако расширение тени аорты, особенно впервые выявленное, должно вызывать подозрение на расслаивание. Если корень аорты обызвествлен, отхождение кальцифицированной интимы от наружного контура сосуда более, чем на 1 см делает диагноз весьма вероятным. При рентгенографии поясничного отдела позвоночника в 80% случаев справа или слева от поясничных позвонков изображается обызвествление с округлыми контурами, мягкотканное образование, отсутствие тени левой поясничной мышцы. Стандартная КТ позволяет определить диаметр аорты, протяженность ее расширения, вид аневризмы, воздействие на окружающие структуры. Для оценки деталей морфологии применяется КТ с болюсным контрастированием и МРТ. Эхо-КГ применяют для скрининга аневризм в области восходящей аорты. При угрожающем разрыве аорты, расслаивающих аневризмах методом выбора является торакальная аортография.
Рис. 11. Аортограмма в прямой проекции. Аневризма брюшного отдела аорты: локальное расширение аорты (стрелка). |
До 80% аневризм брюшного отдела аорты видны на рентгенограммах. При УЗИ также определяется аневризма брюшного отдела аорты. Возможности КТ и МРТ те же, что и при аневризмах грудной аорты.
ТЭЛА (тромбоэмболия легочной артерии). Диагностические критерии при рентгенографии:
-
Высокое стояние правого или левого купола диафрагмы;
-
Плевральный выпот;
-
Ателектаз;
-
Полнокровие корней легких;
-
Фокальный или параплевральный инфильтрат;
-
Внезапный обрыв хода сосуда.
Все это неспецифичные, хотя и встречающиеся при ТЭЛА признаки.
Симптом Вестермарка (локальное уменьшение легочной васкуляризации) высокоспецифичен, но низкочувствителен.
Как оптимальный метод рассматривается спиральная КТ с болюсным усилением:
Выявляются прямые симптомы эмболии центральных ветвей легочной артерии с чувствительностью 85-100%;
В отличии от других методов дополняет рентгенографию в распознавании инфарктов легкого и в установлении альтернативного диагноза.
Ожидается, что в будущем КТ полностью вытеснит сцинтиграфию, а ангиопульмонография сохранит значение только при неинформативности КТ.
Рис. 12. Ангиопульмонограмма в прямой проекции. |
Ангиопульмонография – эталонный метод диагностики ТЭЛА.
Показания:
-
Средняя либо неопределенная вероятность ТЭЛА по данным вентиляционно-перфузионной сцинтиграфии легких + клиника ТЭЛА.
-
Для дифференциальной диагностики истинного рецидива ТЭЛА (из-за неэффективности лечения) и эмболии вследствие фрагментации локального тромба (коррекции лечения не требуется).
Ангиопульмонографию можно не проводить, если вероятность ТЭЛА по результатам вентиляционно-перфузионной сцинтиграфии низкая, имеется достаточный функциональный резерв сердечно-сосудистой и дыхательной систем, а по данным неинвазивных исследований в динамике нет признаков проксимального тромбоза глубоких вен. В этом случае прогноз благоприятный. Достоверный диагноз: внезапный обрыв ветви легочной артерии, контур тромба. Вероятный диагноз: резкое сужение ветви легочной артерии, медленное вымывание контраста.

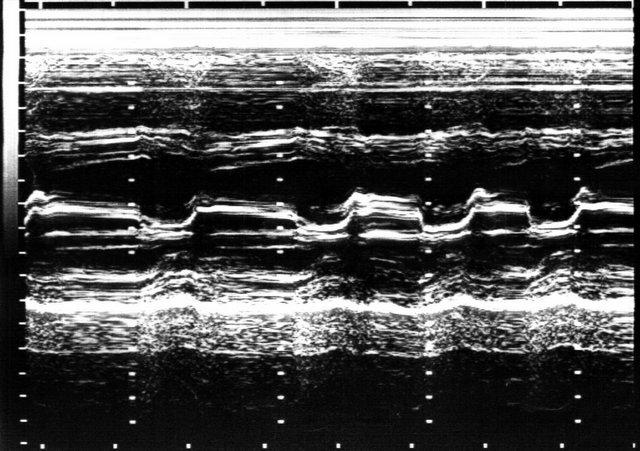

Рис. 13. Эхокардиограмма (парастернальная позиция). Митральный стеноз: фиброз створок и ограничение движения задней створки. |
Митральный стеноз. Диагностические критерии:
-
Фиброз и кальциноз створок митрального клапана.
-
Однонаправленное движение створок митрального клапана.
-
Гипертрофия левого предсердия и правого желудочка.
-
Легочная гипертензия.
Рис. 14. Эхокардиограмма (апикальная позиция) и допплерограмма (импульсный режим). Митральная регургитация (стрелка). |
Митральная недостаточность. Диагностические критерии:
-
Поток регургитации на допэхо-КГ.
-
Дилатация левого предсердия и желудочка.
-
Венозный застой в легких.
Рис. 15. Эхокардиограмма (апикальная позиция). Аортальный стеноз: фиброз и утолщение правой коронарной створки (стрелка). |
Аортальный стеноз. Диагностические критерии:
-
Фиброз и кальциноз створок аортального клапана.
-
Неполное раскрытие створок аортального клапана.
-
Гипертрофия левого желудочка.
Рис. 16. Эхокардиограмма (апикальная позиция) и допплерограмма (постоянный режим). Недостаточность аортального клапана: аортальная регургитация (стрелка). |
Аортальная недостаточность. Диагностические критерии:
-
Сепарация створок аортального клапана.
-
Осцилляция створок митрального клапана.
-
Дилатация левого желудочка.
Рис. 17. Эхокардиограмма (субкостальная позиция) и допплерограмма (режим цветного картирования). Дефект межпредсердной перегородки с шунтом слева-направо (стрелка). |
ДМПП (дефект межпредсердной перегородки). Диагностические критерии:
-
Прерывистость МПП.
-
Увеличение обоих предсердий и правого желудочка.
-
Легочная гипертензия.
Рис. 18. Эхокардиограмма (парастернальная позиция) и допплерограмма (постоянный режим и цветное картирование). Дефект мембранозной части межжелудочковой перегородки с шунтом слева-направо (стрелка). |
ДМЖП (дефект межжелудочковой перегородки). Диагностические критерии:
-
Прерывистость МЖП.
-
Увеличение правого желудочка.
-
Легочная гипертензия.
Внутрисердечный тромбоз. Диагностические критерии:
-
Объемное образование в полости сердца.
