Аортография

Аортография – рентгенологическое исследование аорты и ее ветвей с помощью контрастных средств. Контраст обычно вводят по Сельдингеру (пункция бедренной артерии). Показания: для выявления недостаточности клапана аорты в сложных аортальных пороках, уточнения аномалий развития аорты, дифференциальной диагностики поражений аорты. Противопоказания: см. ангиокардиографию.

Рис. 5. Аортограмма в прямой проекции. Визуализируется катетер в просвете правой подвздошной артерии (стрелка) и брюшном отделе аорты.

Ангиография. Показания: Оценка состояния сосудов при несоответствии клинической картины и данных допплерокардиографии или сомнительном диагнозе.

Ангиокардиография

Методика исследования сердца и крупных сосудов с помощью катетера (зонда), который вводится в их просвет через периферическую вену или артерию. Для проведения катетеризации правых отделов сердца, системы легочной артерии и легочных вен производят пункцию вен левого плеча или бедра, а левых – пункцию правой бедренной артерии. Чтобы исследовать левое предсердие, также выполняют пункцию межпредсердной перегородки из правого предсердия. Исследование проводят под контролем рентгеноскопии. Путем катетеризации можно определить газовый состав и давление крови в исследуемых полостях сердца и сосудах, а также ударный и минутный объем правого и левого желудочков, произвести внутрисердечную запись электро- и фонокардиограмм, установить наличие и размеры шунта и направление сброса крови. Через катетер вводят рентгеноконтрастные средства и выполняют серию рентгенограмм – ангиограмм. Катетеризация выполняется также для закрытия открытого артериального протока и дефекта межпредсердной перегородки, лечения коронарной недостаточности и инфаркта миокарда (эндоваскулярная дилатация ограниченных сужений коронарных артерий).

Показания: катетеризацию и ангиографию проводят при невозможности получить полную информацию с помощью эхо-КГ, подозрении на выраженную митральную недостаточность, а также при других клапанных пороках и ИБС.

Противопоказания: катетеризацию сердца обычно не проводят больным моложе 40 лет, в отсутствие жалоб и факторов риска ИБС, при изолированном митральном стенозе; в этих случаях показания к вальвулопластике или операции определяют на основании только неинвазивного исследования. Противопоказаниями являются также: эндокардит, отек легких, кровохарканье, пароксизмальная тахикардия, флебит периферических вен, правожелудочковая недостаточность, почечная и печеночная недостаточность, острые инфекционные заболевания, тиреотоксикоз, заболевания крови, непереносимость йодистых препаратов.

Эхокардиография

Ультразвуковое исследование сердца может выполняться в М-режиме, с помощью двухмерной (2D) эхокардиографии, допплерографии. При помощи эхо-КГ можно исследовать структуру, функцию и патологические изменения клапанов сердца, межжелудочковой перегородки, стенок полостей сердца, состояние камер сердца и перикарда, а также выявления внутрисердечных шунтов, особенностей гемодинамики, сократительной способности миокарда, патологии перикарда. Особое значение имеет данный метод в диагностике новообразований сердца, внутрисердечных тромбов, кардиомиопатий. Использование эхоконтрастных средств улучшает информацию о кровотоке через миокард. Эхоконтрастные средства применяются для распознавания дефектов межпредсердной (МПП) и межжелудочковой перегородок (МЖП).

Стандартные эхо-КГ позиции:

1. Парастернальный доступ – область III-V межреберья слева от грудины.

2. Верхушечный (апикальный) доступ – зона верхушечного толчка.

3. Субкостальный доступ – область над мечевидным отростком.

4. Супрастернальный доступ – югулярная ямка.

Для исследования в двухмерном режиме и при допплерографии чаще используют левый парастернальный и апикальный доступы. Исследование в М-режиме также проводят из левого парастернального доступа. Получение изображений проводят по продольной и поперечной оси сердца из указанных позиций.

ПЖ ЛЖ ЛП Ао МЖП ЗСЛЖ

Рис. 6. Эхокардиограмма (парастернальная позиция, сечение по длинной оси). Обозначения: ПЖ – правый желудочек, ЛЖ – левый желудочек, ЛП – левое предсердие, Ао – аорта с аортальным клапаном, МЖП – межжелудочковая перегородка, ЗСЛЖ – задняя стенка левого желудочка.

В парастернальной позиции по длинной оси левого желудочка видны:

1. Передняя стенка правого желудочка.

2. Полость правого желудочка.

3. Верхняя и средняя части МЖП.

4. Часть полости левого желудочка.

5. Аорта и аортальный клапан.

6. Митральный клапан.

7. Левое предсердие.

8. Задняя стенка левого желудочка.

Для лучшего изучения полости левого желудочка и митрального клапана датчик устанавливают таким образом, чтобы раскрытие створок митрального клапана и передне-задний размер левого желудочка были максимальными. Для изучения аорты и аортального клапана несколько изменяют положение датчика так, чтобы диаметр корня аорты и ее восходящего отдела были максимальными.

ЛЖ ПЖ ЛП ПП МЖП МПП МК ТК

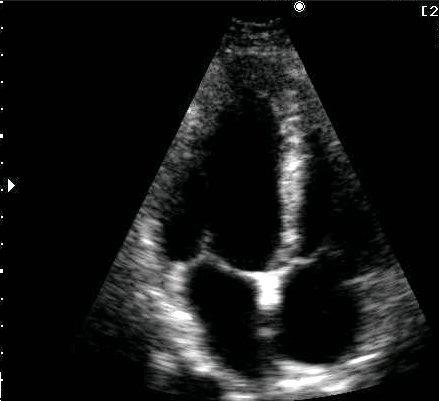

Рис. 7. Эхокардиограмма (апикальная позиция, сечение по длинной оси). Обозначения: ПЖ – правый желудочек, ЛЖ – левый желудочек, ЛП – левое предсердие, МЖП – межжелудочковая перегородка, МПП – межпредсердная перегородка, МК – митральный клапан, ТК – трикуспидальный клапан.

Апикальная четырехкамерная позиция позволяет одновременно визуализировать левый и правый желудочки (по их длинным осям), МЖП, левое и правое предсердия, межпредсердную перегородку, а также митральный и трехстворчатый клапаны. Эта позиция используется для исследования левых и правых отделов сердца, количественной оценки сократимогсти левого желудочка.

Таблица 1 – Некоторые эхокардиографические показатели у здоровых лиц

Показатель	Значения
М-режим
КДРлж	38–56 мм
КСРлж	22–38 мм
КДРпж	15–22 мм
КДРлп	19–33 мм
Ао	20–36 мм
ТМЖПд	7–10 мм
ТЗСЛЖд	8–11 мм
Ампл. Раскрытия АК	Более 18 мм
Сист. экскурсия МЖП	5–6 мм
Сист. экскурсия ЗСЛЖ	8–12 мм
Режим допплер-эхо-КГ (по L.Hatle, B.Angelsen, 1985) (максимальные скорости потоков)
Митральный поток (пик Е)	0,9 (0,6–1,3) м/с
Трикуспидальный поток (пик Е)	0,5 (0,3–0,7) м/с
Легочная артерия	0,75 (0,6–0,9) м/с
Выходной отдел ЛЖ	0,96 (0,7–1,1) м/с
Аорта	1,35 (1,0–1,7) м/с

Магнитно-резонансная томография (МРТ).

Преимущества МРТ над КТ и эхо-КГ в изображении сердца:

1. Превосходит КТ в дифференцированном изображении кровотока в полостях сердца и сердечной стенки без искусственного контрастирования.

2. Мультипланарность с неограниченным выбором плоскости изображения (в этом МРТ превосходит также эхо-КГ).

3. Более точно, чем эхо-КГ позволяет рассчитать параметры систолической функции желудочков.

4. Превосходит эхо-КГ в оценке правого желудочка.

Радионуклидные исследования сердца.

Сцинтиграфия миокарда. Сцинтиграфия миокарда относится к методам оценки перфузии миокарда. Принцип ее заключается в том, что пациенту внутривенно вводится радиофармацевтический препарат (РФП), который накапливается в миокарде пропорционально объему коронарного кровотока. Таким образом, участки миокарда, кровоснабжаемые стенозированными коронарными артериями накапливают РФП в меньшей степени, чем участки, кровоснабжаемые интактным сосудом.

Рис. 8. Перфузионная однофотонная эмиссионная томография миокарда (горизонтальное сечение по длинной оси). Дефект накопления (стрелка).

Для выявления таких дефектов накопления РФП используются два подхода:

1. При выполнении планарного исследования детектор излучения перемещается по дуге; в результате получаются плоскостные изображения. Обычно получают 3 изображения: в передней прямой проекции, левой передней косой под углом 30°- 40° и в левой передней косой проекциях под углом 70°.

2. При использовании метода однофотонной эмиссионной компьютерной томографии (ОФЭКТ) детектор излучения описывает над пациентом дугу в 180°: обследование обычно начинается из правой передней косой проекции (45°) и заканчивается в задней левой косой проекции (135°). Дуга в 180° разбивается на 32 или 64 сегмента, т.о. получаются 32 или 64 плоскостных изображения сердца, из которых при помощи программы реконструкции изображения формируются поперечные срезы сердца (точно так же, как при рентгеновской компьютерной томографии). Этот метод существенно улучшает выявление мелких дефектов накопления препарата. Для получения еще более качественного изображения используется комбинация ОФЭКТ с ЭКГ-синхронизацией. В этом случае специальная компьютерная программа позволяет получать изображение сердца в строго установленный период сердечного цикла – в тот момент, когда стенки левого желудочка практически неподвижны. Этот так называемый «стоп эффект» ЭКГ-синхронизации устраняет артефакты движения, что делает изображение более четким и повышает разрешающую способность метода. Таким образом, повышается чувствительность и специфичность метода.

Проводя параллели с классическими рентгенологическими методами исследования, планарную сцинтиграфию миокарда можно сравнить с традиционной рентгенографией, а однофотонную эмиссионную компьютерную томографию – с рентгеновской компьютерной томографией.

Что же обусловливает тропность радиофармацевтических препаратов к миокарду? Таллий является моновалентным катионом, который по своим физико-химическим свойствам сходен с калием, поэтому, также как и калий, он накапливается внутри кардиомиоцита. Новые РФП на основе ^99mТс (за исключением технеция пирофосфата) также являются моновалентными катионами, хотя и имеют более сложную химическую структуру. Эти РФП, неся положительный заряд, проникают внутрь клетки и локализуются на мембране митохондрий, которые заряжены отрицательно. Таким образом, сцинтиграфия отражает распределение живой, метаболически активной ткани миокарда, а сама радиоизотопная диагностика ИБС, по сути, сводится к выявлению дефектов накопления РФП, которые могут быть обусловлены нарушением жизнеспособности ткани миокарда (инфарктом миокарда), рубцовыми изменениями либо гемодинамически значимым стенозом коронарной артерии.

Появление дефекта накопления РФП можно ожидать в том случае, когда объемные кровотоки в здоровой и стенозированной артериях отличаются на 30-50%.

В клинической практике при проведении радиоизотопных исследований сердца часто используется проба с физической нагрузкой. Альтернативой пробе с физической нагрузкой является фармакологический стресс. В качестве фармакологических агентов используются чаще других дипиридамол.

Для принятия решения о наличии преходящих или стойких дефектов накопления РФП врач должен сравнить два изображения: одно должно быть получено в условиях стресс-нагрузки, а второе – в состоянии покоя.

Несмотря на то, что характер кровоснабжения миокарда у различных пациентов может несколько отличаться, однако, в целом, по локализации дефекта накопления РФП можно довольно точно судить о том, какая именно коронарная артерия поражена.

Долгое время единственным препаратом для сцинтиграфии миокарда оставался таллий-201.

Препараты, в которых в качестве радиоактивной метки используется ^99mТс во многом лишены присущих таллию недостатков.

Технеций является наиболее часто используемым радиоизотопом по двум причинам: во-первых, 85% испускаемых им гамма-квантов имеют энергию 140 кэВ (т.е. идеальную энергию для гамма-камеры), а во-вторых, технеций достаточно дешев (значительно дешевле таллия). Обладающие большей энергией гамма-кванты, испускаемые ^99mТс, в меньшей степени поглощаются мягкими тканями, поэтому ложно-положительные дефекты накопления при использовании технеция у женщин и тучных пациентов встречаются реже, чем при использовании таллия. Кроме того, период полураспада ^99mТс составляет всего 6 часов.

В настоящее время в клинической практике для диагностики ИБС применяются три группы препаратов, в которых в качестве радиоактивной метки используется технеций.

1. Технеция пирофосфат. Препарат предназначен для визуализации участков некроза, обусловленных инфарктом миокарда. При гибели клеток отмечается приток ионов кальция внутрь клетки с образованием микрокристаллов фосфата кальция. Такие микрокристаллы и являются местом отложения технеция пирофосфата. Данный препарат используется редко, поскольку позволяет визуализировать зону некроза, только через 24-48 часов после возникновения инфаркта миокарда, когда диагноз, как правило, не вызывает сомнения.

2. Метоксиизобутилизонитрил («Сестамиби», «Технетрил») относится к группе изонитрилов. Для него также характерно высокое сродство к кардиомиоцитам. Он также накапливается в метаболически активной ткани миокарда. Препарат имеет длительный период полувыведения из миокарда, кроме того, перераспределение после первичного попадания препарата в миокард минимально. Таким образом, если в момент пробы с физической нагрузкой возникает дефект накопления, то он сохраняется практически без изменений на протяжении нескольких часов. Недостатком всех препаратов из группы изонитрилов является длительный период полувыведения препарата из печени, в которой он также хорошо накапливается. Фоновая активность, исходящая из печени, затрудняет визуализацию сердца, поэтому после введения РФП требуется выждать 45-60 минут, до тех пор, пока большая часть препарата не выведется из печени.

3. Тетрофосмин («Миовью»). Новый препарат, относящийся к группе дифосфинов, по своим фармакокинетическим свойствам сходный с метоксиизобутилизонитрилом и обладающий, по сравнению с ним, рядом преимуществ:

   1. перераспределение препарата после первичного попадания в ткани практически отсутствует;

   2. быстрее выводится из печени, что ускоряет процесс исследования;

   3. при приготовлении препарата не требуется использовать водяную баню и можно готовить при комнатной температуре.

Сцинтиграфия миокарда является высокоинформативным, неинвазивным методом верификации ИБС. Ее чувствительность и специфичность составляют 80-90%. Метод рекомендуется использовать, в первую очередь, в тех ситуациях, когда диагностика ИБС при помощи ЭКГ невозможна или затруднена. Сцинтиграфия миокарда является методом выбора также в тех случаях, когда жалобы больного расходятся с результатами нагрузочных тестов с ЭКГ, например, при наличии характерных для стенокардии жалоб и отрицательных данных велоэргометрической пробы.
