5.1.3. Судно получило пробоину в районе трюма (пункт 5.1.2.). Расчитать изменение коэффициента поперечной остойчивости в процессе откачки воды после заделки пробоины.
Процесс откачки воды из помещения обратен процессу его заполнения. Поэтому необходимо задаться различными уровнями t воды в помещении шагом 0,5 м, начиная с нулевого и заканчивая уровнем воды, определённым в п. 5.2. Для принятых уровней рассчитываем коэффициент поперечной остойчивости K=Mh и строим график K= f(t) . Расчёт производим в табличной форме.
Zm1=r+Zc. Осадки носом и кормой находим по приложению 2.2. В последней формуле и при пользовании приложением 2.2 принимаем Xc=Xg.
Величины Vт, m,x,z,lx определяют, исходя из принятых в предыдущей задаче допущений.
Расчеты в этой таблице ведутся по формулам:
1) 2) M1=M+m;
3)4)
5) 6) =t=1,47
7)ix = L∙B3/12 = 20∙153/12 = 5625 м4.
8)Vтi= L∙B∙t м3 m = ∙∙Vт 9)

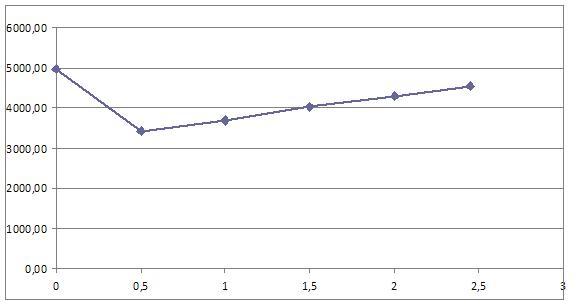

Для принятых уровней рассчитываем коэффициент поперечной остойчивости К=М*h и строим график K=f(t).
Vтi= L∙B∙t м3 m = ∙∙Vт т
Координаты центра масс воды: X и Z м
Статические моменты: m∙X и m∙Z т∙м
Момент инерции свободной поверхности: ix м4
ix = L∙B3/12 = 20∙153/12 = 5625 м4.
Водоизмещение: M1 = M+m т
Поправка: h = (∙ix)/ M1 (м)
Абсцисса ЦТ судна: Xg1 = (M∙xg+m∙X)/M1 м;
Аппликата ЦТ судна: Zg1 = (M∙zg+m∙Z)/M1 м;
Аппликата поперечного метацентра: Zm1 м;
Zm1 = Zc+r
Поперечная метацентрич. высота: h1 = Zm1-Zg1-h м
Коэффициент поперечной остойчивости: к = M1∙h1 т∙м
Zm1 = Zc+r (при различных осадках носом и кормой)
