4.1.7. Определяем угол крена судна на установившейся циркуляции при скорости судна на прямом курсе 12 узлов.
Наибольший кренящий момент на циркуляции находим по формуле:
где V – скорость судна на прямом курсе.
М = 5648,6 (т);
d = 5,86 (м);
Zg = 6,54 (м);
LП.П. = 96,4 (м);
g = 9,81 (м/с2);
h = 0,88 (м);
Mкp=0,233*5648,6*(0,514*12)2/96,4*(6,54-0,5*5,86)=1875,05 (Н·м);
Угол крена на циркуляции будет равен:
Θ°=57,3*Мкр/М*g*h=57,3*1875,05/(5648,6*9,81*0,88)=2,2°
4.1.8. Определяем метацентрическую высоту судна, сидящего на мели без крена с осадкой носом и кормой на 0,5 м меньше, чем на глубокой воде. Определяем критическую осадку, при которой судно начинает терять устойчивость.
Восстанавливающий момент судна, сидящего на мели, подсчитываем по формуле:
где V и Va – объёмное водоизмещение судна до и после посадки на мель; Δa = γ ·Va – вес вытесненной воды после посадки на мель; Δ = γ ·V – вес судна; Zma – аппликата поперечного метацентра судна, сидящего на мели.
М = 5648,6 (т);
dH = 5,84 (м);
dК = 5,87 (м);
d = 5, 86 (м);
Zg = 6,54 (м);
V=M/ρ= 5648,6/1,025=5510,8 (м3);
Находим вес судна до посадки на мель:
Δ = γ ·V = ρ · g · V = 1,025 · 9,81· 5510,8 = 55412,47 (кН);
Из формулы для МВ видно, что метацентрическая высота судна, сидящего на мели равна:
Zma и Δa находим по диаграмме посадок (приложение 2.2) и кривым Zc(dH, dК) и r(dH, dК) (приложения 2.3 и 2.4).
После посадки судна на мель:
dHa = 5,34 (м) и dКa = 5,37 (м) => da = 5,36 (м) => Мa = 4970 (т);
Va=Ma/ρ=4970/1,025=4848,8(м3)
Находим вес судна после посадки на мель:
Δа = γ ·Vа = ρ · g · Va = 1,025 · 9,81· 4848,8= 48755,9 (кН);
Находим Zma как сумму Zса и rа, найденных из приложений 2.3 и 2.4:
Zса = 3,04 (м) и rа = 4,28 (м) => Zma = Zса + rа = 3,04 + 4,28 = 7,32 (м);
Из формулы для МВ видно, что метацентрическая высота судна, сидящего на мели равна:
ha=Zma-Δ/Δa*Zg=7,32- 55412,47/48755,9 *6,54=-0,11 (м);

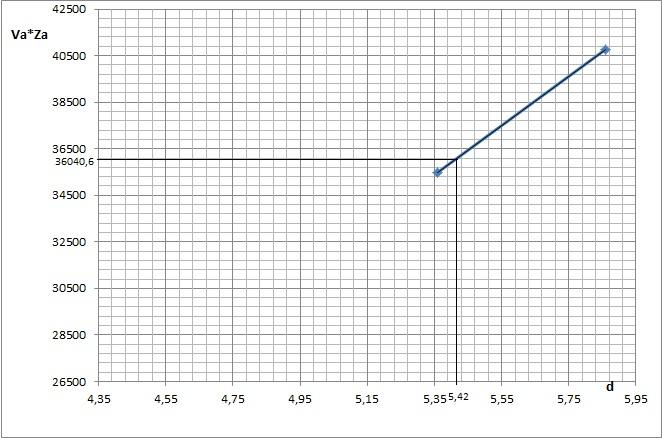

Для определения критической осадки сводим данные в таблицу и на её основе строим график зависимости Va· Zma от осадки d.
Критическую осадку dкр определяем графическим способом при Va· Zma = V· Zg;
V * Zg = 5510,8 * 6,54 = 36040,6 ;
Так как V * Zg для данного варианта загрузки равно 36040,6, то находим графически, что критическая осадка, при которой судно начинает терять устойчивость составляет dKP =5,42 (м).
4.1.9. Определяем динамические углы крена от динамически приложенного кренящего момента, от давления ветра для двух случаев положения судна. В первом случае наклонения происходят с прямого положения, во втором – судно накренено на наветренный борт на угол, равный амплитуде бортовой качки.
Динамически приложенный кренящий момент МКР подсчитываем по формуле: МКР = 0,001· р · S· z
где р – давление ветра;
S – площадь парусности;
z – отстояние центра парусности от плоскости действующей ватерлинии;

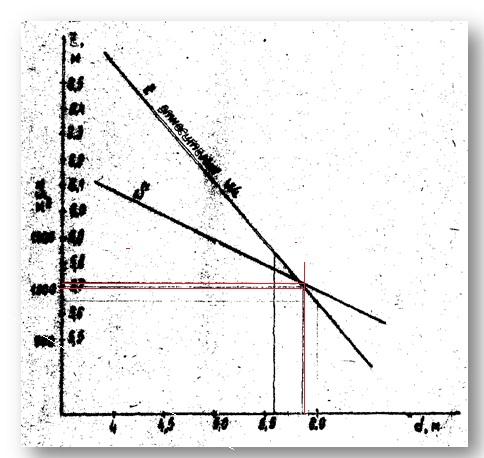

Давление ветра р принимают в зависимости от района плавания и плеча парусности z. Площадь парусности S и плечо парусности z снимаются с графиков в приложении 2.9 в зависимости от средней осадки:
d=5,86
z = 5,69 (м) и S = 1056 (м2) => способом интерполяции находим
р = 1149 (Н/м2);
МКР = 0,001· 1179,2 · 1056 · 5,69 = 7085,4 (кН·м);
Площадь скуловых килей БАТМ “Пулковский Меридиан” равна: Ak=2 х 14,2 м2;
Амплитуда качки вычисляется по формуле :;
где х1 и х2 – безразмерные множители, зависящие соответственно от отношения В/d и коэффициента общей полноты δ; Y – множитель (град.); k – коэффициент, зависящий от отношения суммарной площади скуловых килей к произведению L·B.
Значения х1, х2, k выбираются из таблиц на стр.14 методички в зависимости от отношения В/d, коэффициента общей полноты δ и отношения скуловых килей Ак к произведению L·B.
В/d = 16/5,86 = 2,73 => способом интерполяции находим х1 = 0,944;
δ=V/(Lп.п.*B*d)= 5510,8/(96,4*16*5,86)=0,61=> способом интерполяции находим х2 = 0,954;
=> способом интерполяции находим k = 0,91;
Y вычисляем в зависимости от отношения :
=> Y = 26,6;
Окончательно получаем: Θm = 0,91 · 0,944 · 0,954 · 26,6 = 21,80;
Плечо кренящего момента вычисляем следующим образом:
lдкр=(м);
Динамические углы крена Θд при действии на судно момента МКР находим из условия равенства работ восстанавливающего и кренящего моментов при наклонении судна в первом случае от 00 до Θд, во втором – от -Θm до Θд. Работы восстанавливающего и кренящего моментов при наклонении геометрически представляются площадями, ограниченными соответственно диаграммой статической остойчивости и кривой плеч кренящего момента, а также осью абсцисс и ординатами 00 и Θд в первом случае и -Θm и Θд – во втором.

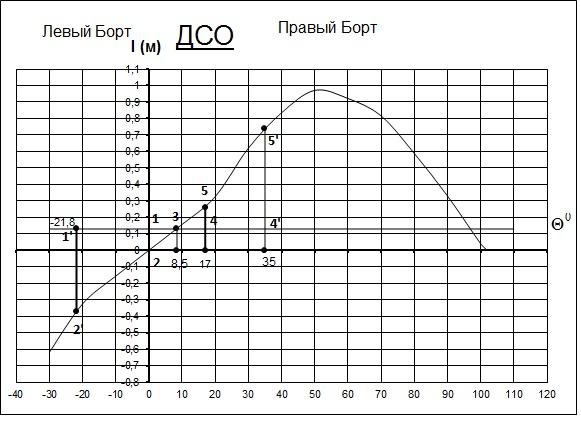

На ДСО откладываем плечо кренящего момента в виде прямой .
Для первого случая при наклонении судна от 00 до Θд равенство работ восстанавливающего и кренящего моментов выражается равенством площадей 1-2-3 и 3-4-5.
Получается Θд1 = 170.
Для второго случая при наклонении судна от -Θm = - 21,80 до Θд равенством работ восстанавливающего и кренящего моментов выражается равенством площадей 1’-2’-3 и 3-4’-5’.
Получается: Θд2 = 350.
