10.4 Arcnet

Сеть Arcnet (1977г.) считается родоначальницей маркерного доступа, и в 80-х годах на её долю выпадало 30% рынка, и всё-таки на сеть Arcnet до сих пор нет стандарта.

Основные достоинства сети Arcnet:

• высокая надёжность;

• простота диагностики аппаратных неисправностей;

• значительно меньшее ограничение на общую длину по сравнению с Ethernet.

• Недостатки:

• низкая скорость передачи 2,5 Мбит/с (сеть Arcnet + имеет скорость 20 Мбит/с).

10.4.1 Основные характеристики сети Arcnet

1. Топология - «шина» и «звезда».

2. Среда передачи - коаксиальный кабель и витая пара.

3. Максимальная длина сети - 6 км.

4. Максимальная длина кабеля до пассивного концентратора – 30м.

5. Максимальная длина кабеля до активного концентратора - 600м.

6. Максимальная длина кабеля между активным и пассивным концентраторами - 30м.

7. Максимальная длина кабеля между двумя активными концентраторами - 600м.

8. Максимальное количество абонентов в сети - 255.

9. Скорость передачи - 2,5 Мбит/с.

10.Тип передачи – узкополосная.

Покажем на рисунках сеть Arcnet типа «шина» и типа «звезда».

Рисунок.10.7 Сеть Arcnet типа шина

Набор оборудования для Arcnet «шины» практически ничем не отличается от набора оборудования 10 BASE2. Также используются BNC разъёмы: Т - коннекторы, завершающие терминалы. Но имеется одно важное отличие. Оно состоит в том, что используется совершенно другой коаксиальный кабель (с другим волновым сопротивлением).

Оборудование Arcnet в топологии «звезда» включает концентраторы двух типов: активные, которые регенерируют сигналы, и пассивные, которые работают без регенерации сигналов. Сетевые адаптеры в «звезде» и «шине» не совместимы.

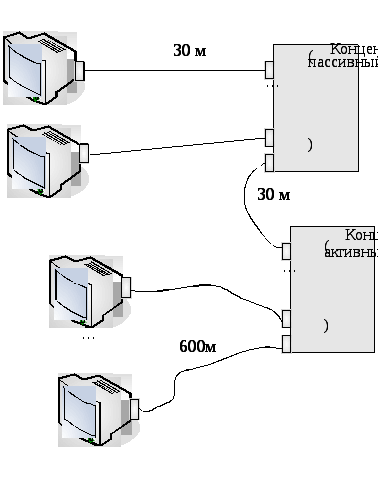

Рисунок.10.8 Сеть Arcnet типа пассивная звезда.

В сети Arcnet используется маркерный метод доступа, который отличается от метода доступа в Token Ring. Абонент Arcnet выполняет следующие действия:

1. Абонент, желающий передавать, ждёт прихода маркера.

2 Получив маркер, абонент посылает приёмнику запрос на передачу, то есть спрашивает, готов ли приемник принять кадр.

3. Адресат посылает подтверждение готовности.

4. Получив подтверждение готовности, передатчик посылает свой кадр.

5. Получив кадр, адресат посылает подтверждение приёма.

6 Получив подтверждение приёма, передатчик посылает маркер следующему абоненту.

Описанный метод доступа увеличивает надёжность передачи, так как кадр передаётся только в том случае, если есть уверенность в готовности приёмника принять его.

10.5 Fddi

10.5.1 Основные технические характеристики fddi

Сеть FDDI (стандарт ANSIX3.139,1988) имеет следующие характеристики:

1. Топология - «кольцо» (двойное).

2. Количество абонентов в сети – 500.

3. Протяженность кольца - 100 км.

4. Максимальное расстояние между абонентами - 2 км.

5. Среда передачи – оптоволоконный кабель (но возможна витая пара).

6. Метод доступа - маркерный, имеющий отличие от Token Ring.

7. Скорость передачи по одному кольцу - 100 Мбит/с, если второе кольцо резервное, и 200 Мбит/с, если используется оба кольца.

8. Код передачи - 4В5В на логическом уровне, NRZI на физическом уровне.

Стандарт FDDI представляет сетевые адаптеры двух типов:

1. Адаптеры класса А подключаются к внутреннему и внешнему кольцам, они реализуют возможность передачи со скоростью 200 Мбит/с. Хотя стандарт предусматривает, что второе кольцо должно быть резервное, скорость передачи по одному кольцу 100 Мбит/с.

2. Адаптеры класса В подключаются только к внешнему кольцу.

Различают также концентраторы двух классов:

1. Концентраторы с одинарным подключением. SAC – используются для подключения сетевых адаптеров класса В.

2. Концентраторы с двойным подключением. DAC – используются для подключения адаптеров класса А, В и концентраторов SAC и DAC.

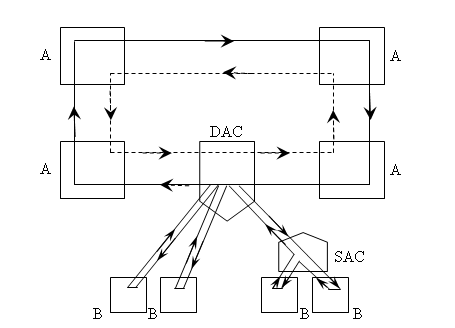

Рисунок.10.9 Топология сети FDDI.
