Лекция 6
6. Методы доступа
Эффективность взаимодействия рабочих станций в рамках локальной компьютерной сети во многом определяется используемым правилом доступа к общей передающей среде в сетях с шинной и кольцевой топологии. Правило, с помощью которого организуется доступ рабочих станций к передающей среде, получило название метода доступа. Т.е., метод доступа – это способ «захвата» передающей среды, способ определения того, какая из рабочих станций может следующей использовать ресурсы сети. Но, кроме того, так же называется набор правил (алгоритм), используемых сетевым оборудованием, чтобы направлять поток сообщений через сеть, а также один из основных признаков, по которым различают сетевое оборудование.
В силу большого разнообразия локальных сетей и требований к ним, нельзя назвать какой–либо универсальный метод доступа, эффективный во всех случаях. Каждый из известных методов доступа имеет определенные преимущества и недостатки.

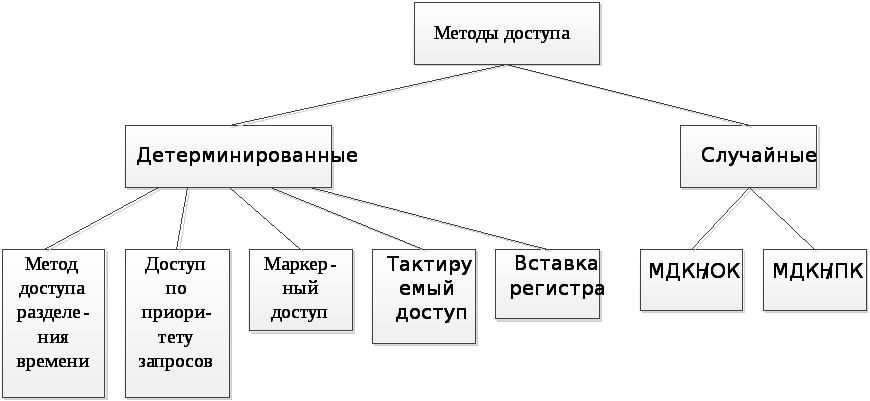

Классификация методов доступа:
Рисунок 6.1 Методы доступа.
В зависимости от используемого метода доступа локальные сети делятся на две группы. К первой группе относятся сети, в которых используются методы детерминированного доступа, ко второй – методы случайного доступа.
6.1 Csma/cd
Суть метода:
1. Абонент, желающий передавать, следит за состоянием сети, это называется контролем несущей. Так как используется манчестерский код, то можно говорить о несущей частоте манчестерского кода. Если сеть свободна (по мнению абонента), то передача может начинаться без всякого ожидания.
2. После освобождения сети абонент начинает передачу и одновременно контролирует состояние сети. Это и есть обнаружение конфликта. Таким образом, конфликт определяется во время передачи. Если конфликт не обнаружен во время передачи, то передача считается успешной и доводится до конца.
3. Если конфликт обнаружен, то абонент усиливает его (передает некоторое время) для гарантии обнаружения конфликта всеми другими абонентами. А затем прекращает передачу на некоторое случайное время.
4. По истечении этого случайного промежутка времени, абонент повторяет попытку передачи, при этом контролирует среду на наличие конфликта. Повторная передача через случайное время уменьшает вероятность конфликта, но не исключает его.
Неравенство — условие отсутствия конфликтов. Это условие накладывает ограничение на размер сети. Двойное время распределения сигнала по сети не должно превышать времени передачи кадра, в том числе минимального кадра, т.е. 512 ВТ.
1 ВТ — время передачи 1 бита.

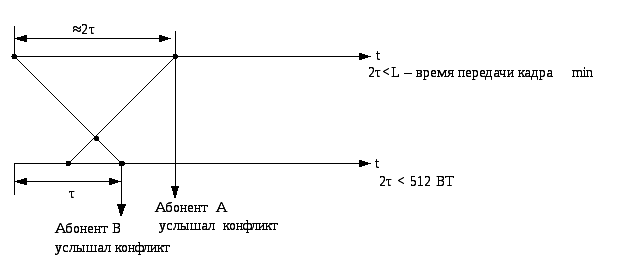

Рисунок 6.2 Условие обнаружения конфликта по МДКН/ОК.

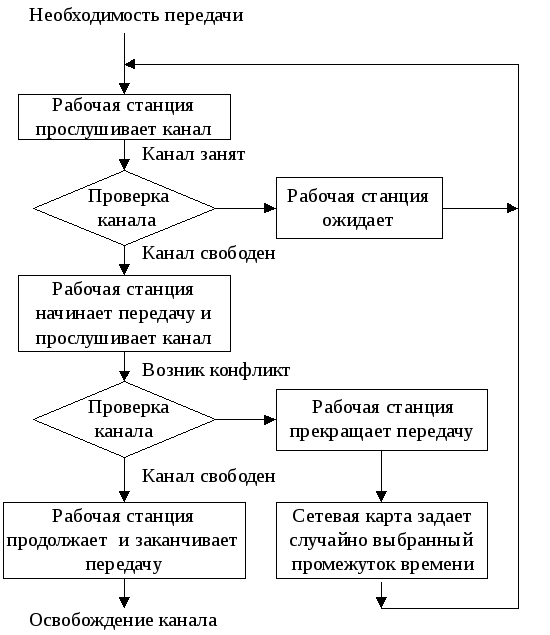

Алгоритм множественного доступа с прослушиванием несущей и разрешением коллизий приведен на рисунке 6.3.
Метод множественного доступа с прослушиванием несущей и разрешением коллизий (CSMA/CD) устанавливает следующий порядок: если рабочая станция хочет воспользоваться сетью для передачи данных, она сначала должна проверить состояние канала: начинать передачу станция может, если канал свободен. В процессе передачи станция продолжает прослушивание сети для обнаружения возможных конфликтов. Если возникает конфликт из-за того, что два узла попытаются занять канал, то обнаружившая конфликт интерфейсная плата, выдает в сеть специальный сигнал, и обе станции одновременно прекращают передачу. Принимающая станция отбрасывает частично принятое сообщение, а все рабочие станции, желающие передать сообщение, в течение некоторого, случайно выбранного промежутка времени выжидают, прежде чем начать сообщение.
Рисунок 6.3 Алгоритм CSMA/CD.
Все сетевые интерфейсные платы запрограммированы на разные псевдослучайные промежутки времени. Если конфликт возникнет во время повторной передачи сообщения, этот промежуток времени будет увеличен. Стандарт типа Ethernet определяет сеть с конкуренцией, в которой несколько рабочих станций должны конкурировать друг с другом за право доступа к сети.
