10.2 Стандарты 802.4 и 802.6
Стандарт 802.4 – это маркерная шина со скоростью передачи 10 Мбит/с, максимальной длиной 1,5 км, с числом абонентов до 64, то есть это локальная сеть с широкополосной передачей.
Стандарт 802.6 – это стандарт городских сетей на расстоянии до 30 км, реализуется на основе разветвлённой кабельной телевизионной сети и используется для передачи данных, голоса, изображения. Топология сети – шина. Количество абонентов до 256. Скорость передачи 0,5 Мбит/с.
Оба стандарта не получили распространения, так как ориентированы на широкополосный канал. Это требует применения аналоговых узлов, то есть модулятора на передающей стороне и демодулятора на приёмной стороне. Недостатком широкополосной передачи являются:
дороговизна аппаратуры;
необходимость сложной настройки;
большая подверженность помехам.
10.3 Token Ring 802.5
Сеть Token Ring (1985г) имеет топологию «кольцо».
Рисунок.10.1 Топология сети Token Ring.
Рисунок.10.2 Подключение абонентов к концентратору Token Ring.
Покажем соединение в «кольцо» абонентов, если они подключены к одному концентратору.
Концентраторы объединяются в кольцо двумя способами:
с помощью одной линии;
с помощью двух линий.

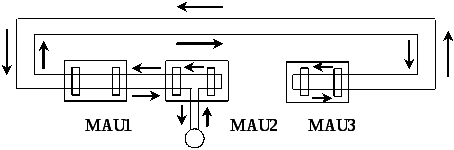

Рисунок.10.3 Объединение MAU с помощью одной линии.
Рисунок.10.4 Объединение MAU с помощью двух линий.
Концентратор (MAU) представляет собой блок с восьмью разъёмами, два крайних разъёма используется для объединения концентраторов в кольцо, а остальные для подключения компьютеров.
10.3.1 Характеристика сети Token Ring
Топология-«кольцо».
Скорость передачи 4 и 16 Мбит/с, 100 и 155 Мбит/с.
Метод доступа - маркерный.
Среды передачи: экранированная витая пара, неэкранированная витая пара, оптоволоконный кабель.
Тип передачи – узкополосная передача (без модуляции несущей).
Код-манчестерский.
Ограничения на размер сети - длина кольца не более 4 км (см. Таблица10.1)
Таблица 10.1 Ограничения на размеры сети
|
Ограничение |
Экранированная STP (м) |
Неэкранированная UTP (м) |
|
Длина кабельных ответвителей (расстояние от компьютера до концентратора) |
100 |
45 |
|
Расстояние между пассивными концентраторам |
100 |
45 |
|
Расстояние между активными концентраторами |
730 |
365 |
|
Число объединяемых абонентов в кольцо |
260 |
72 |
|
Длина кольца |
4 км | |
Активный концентратор выполняет функцию регенерации сигналов, поэтому его еще называют повторителем.
Пассивный концентратор не выполняет функцию регенерации сигналов, эту функцию он передаёт сетевому адаптеру.
Ограничение на размер кольца не являются жёсткими в отличие от ограничения на размер сети Ethernet. Это ограничение связано только со временем оборота маркера по кольцу и требованиями приложений к времени обороту маркера. В данном случае длина 4 км получается, если в кольце 260 станций и каждая станция удерживает маркер в течение 100 мс. В этом случае время оборота маркера 2,6 с. Однако, время оборота маркера может быть задано и больше, и соответственно кольцо может быть больше.
