Компоненты, предоставляемые Международной Организацией итэр
Список изделий, предоставляемых МО.
Изделие |
Комментарий |
Внутрикамерные кабели (Жгут кабелей на диверторной кассете и жгут кабелей на стенке нижнего порта) |
Предоставлено НА ЕС для МО в пакете услуг по внутрикамерному сервису * |
Разъём диверторной кассеты |
МО предоставляет внутрикамерный разъём, совместимый с системой дистанционного управления для соединения жгута кабелей диверторной кассеты и жгута кабеля нижнего порта (часть PBS 55.NE). |
Токоввод (герметичный проходной изолятор) |
МО предоставляет герметичный проходной изолятор для прохождения сигнала через первичный вакуумный барьер (SIC-1 компонент, часть PBS55.NE). |
Распределительные коробки, шасси и стойки для подключения и соединения |
|
Вне камерные кабели |
Между ячейкой порта и зданием диагностики. |
Аппаратное обеспечение PSH, программный продукт для центральной системы CODAC и машины состояний для общих рабочих состояний (COS) будут предоставлено МО, но вся информация о конфигурации будет предоставлена НА. | |
Инструменты |
Комментарий |
Переносной CODAC |
Пакет программ, предоставленный для работы по развитию КИП и проведению приёмочных испытаний на заводе-изготовителе. Он имитирует поведение системы CODAC, которая позже будет использоваться при эксплуатации ИТЭР. |
Внутри камерная нейтронная калибровка |
Подлежит определению. В настоящее время разрабатывается стратегия проведения калибровки и график проведения калибровки систем нейтронной диагностики ИТЭР на месте. |
Таблица 8: Объём поставок МО
* см. Рисунок 6: Разделение ответственности между PBS (структура элементов установки) 55.BC (синие ячейки) и PBS 55.NE.D0 (красная ячейка). Необходимо отметить, что соединительная коробка (зелёная ячейка) является часть совместной ответственности.
Полное определение интерфейсов между этими изделиями будет закончено МО на стадии защиты предварительного проекта (Раздел 4). Даты поставок этих изделий будут определены МО на этапе защиты окончательного проекта.
По прибытии на площадку НА вся продукция, предоставленная МО для НА для интеграции с диагностическим оборудованием, должна пройти процедуру приёмочных испытаний. Эта процедура должна быть подготовлена МО и согласована с НА до начала экспертизы готовности к производству.
Проект диагностики дмнп и деятельность по её созданию

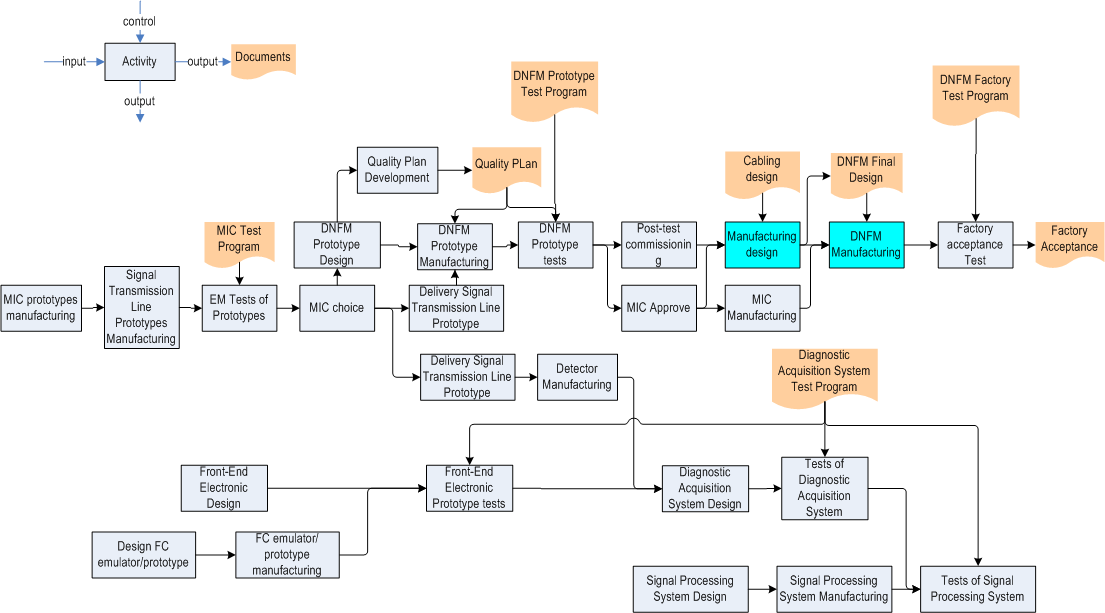

Проект диагностики ДМНП и деятельность по её созданию представлены на рисунке 3 с учётом Индикативного плана разработки проекта, представленного на рисунке 5.
Рисунок 3: Структурная схема проекта диагностики ДМНП
Изготовление диагностики дмнп

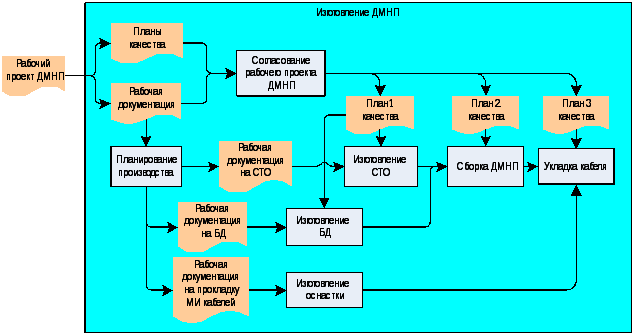

Схема производства диагностики ДМНП представлена на рисунке 4 с учётом Индикативного плана разработки проекта, представленного на рисунке 5.
Рисунок 4: Схема производства диагностики ДМНП
Проведение испытаний и установка на площадке
Ответственность по оказанию услуг на площадке определена в основной части настоящего Соглашения о Поставках. Проведение испытаний на площадке и установка является неотъемлемой составляющей программы проведения приёмочных испытаний. Логика и последовательность проведения испытаний диагностики ДМНП на площадке представлены на рисунке 1. Программа проведения приёмочных испытаний на площадке состоит из следующих этапов:
Проведение в нейтронной лаборатории Калибровки и испытания диагностики до установки (территория проведения нейтронных испытаний);
Испытания после установки на кассету дивертора;
Испытания после установки в вакуумной камере;
Пусковые испытания;
Ввод в эксплуатацию без плазмы.
Программа проведения испытаний также как установка и порядок пусковых операций будут разработаны на этапе предварительного проектирования и проверены относительно диагностики ДМНП при защите предварительного проекта.
Техническая помощь при установке системы, поставленной на площадку ИТЭР должна включать следующую работу:
Визит технического эксперта по диагностике ДМНП на площадку ИТЭР для наблюдения за установкой
Консультирование по техническим аспектам установки
Эксплуатационная поддержка КИП установки и системы управления, сбора и обмена данными (CODAC)
Проведение испытаний на площадке подробно изложено в разделе 6.1.2.
