Контроль исполнения поставки
Условия поставки описаны в Статье I.6 основного СП (5.5.P01.RF.01).
НА РФ является изготовителем диагностики; первая программа приёмочных испытаний проводится НА РФ на заводе-изготовителе (см. 2.5.1.4). После этого НА отгрузит диагностическое оборудование и необходимые инструменты на площадку ИТЭР для калибровки и испытаний до установки на площадке для проведения нейтронных испытаний.
После приёмки результатов испытаний МО отгрузит диагностическое оборудование и необходимые инструменты на интеграционную площадку НА ЕС для монтажа диагностики на кассетах дивертора.
Некоторые компоненты диагностики (камеры деления, содержание уран) требуют специального обращения. МО представит в НА РФ официальное подтверждение о готовности получить и хранить компоненты, содержащие уран. После доставки специальных диагностических компонентов на площадку ИТЭР Международная Организация ИТЭР для совместного выполнения Проекта ИТЭР становится ответственной за вопросы нераспространения, физическую безопасность и учёт содержащегося урана.
Этапы проекта
Целью этого проекта является описание деятельности в рамках проекта, логики выполнения проекта, а также план работы по следующим этапам проекта.
Для предварительного проекта, связанной с его выполнением нагрузкой и анализа технических характеристик необходимо выполнить несколько задач. Цель этих задач – снизить риски, оптимизировать систему ДМНП и её работу в ИТЭР.
- Детальный анализ нагрузок и интеграции, присутствующих в предварительном проекте (в сотрудничестве с группами, работающими над дивертором и вакуумной камерой);
- Проектирование, испытания и квалификация прототипа камеры деления;
- Проектирование, испытания и квалификация прототипа замедляющего и охлаждающего модуля ДМНП;
- Проектирование, испытания и квалификация концевой заделки выходящих из ДМНП кабелей с минеральной изоляцией;
- Проектирование системы обработки диагностических сигналов и сбора информации;
- Магнитная и радиационная защита, а также механическая защита предусилителей в области ячейки порта;
- Исследовать возможности проведения измерений температуры вблизи ДМНП (или через приборное оснащение кассеты дивертора, или путём установки термопар на модуле ДМНП);
- НА РФ совместно с МО начинают исследование норм и правил, соблюдение которых требуют надзорные органы России и Франции в отношении ответственности сторон при транспортировке и обеспечении физической безопасности камер деления содержащих уран, а так же при выводе из эксплуатации и обращении с радиационными отходами ДМНП. Результатом этой работы станет написание соответствующего руководства;
- Уточнить график, сделав его совместимым с графиками работы групп, занимающихся дивертором и сборкой/монтажом.
Несколько задач должны быть выполнены для этапа окончательного проектирования. Цель этих задач – продемонстрировать соответствие прототипа ДМНП требованиям проекта ИТЭР:
Прототипа замедляющего и охлаждающего модуля ДМНП в соответствующей окружающей среде;
Испытания и квалификация системы обработки диагностических сигналов и сбора информации;

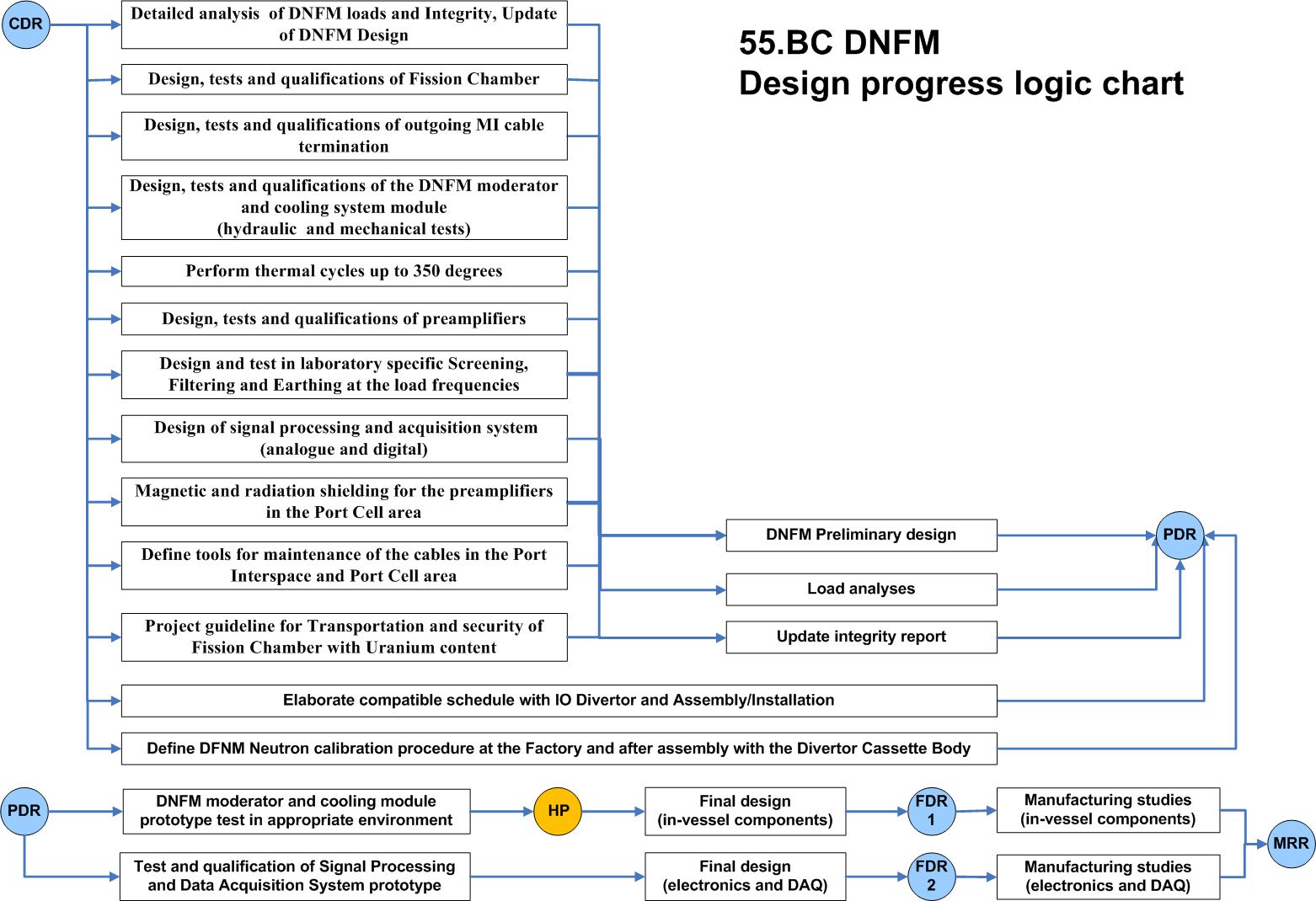

Этот подход кратко изложен на схеме, представленной на рисунке 5.
Рисунок 5: Индикативный план развития проекта диверторного монитора нейтронного потока 55.BC
Основными этапами проектирования после завершения защиты концептуального проекта являются:
55.BC Защита предварительного проекта (все компоненты),
55.BC Защита окончательного проекта 1 (внутрикамерные компоненты),
55.BC Защита окончательного проекта 2 (электроника и система сбора данных),
55.BC Анализ готовности к изготовлению
Одна дополнительная точка удержания (HP2) добавляется в этапы в отношении анализа испытаний прототипа замедляющего и охлаждающего модуля ДМНП и их согласования в промежутке между защитой предварительного проекта и защитой окончательного проекта 1. Этапы проектирования приведены в таблице ниже.
-
Этапы
Название
HP1-PDR
Согласование защиты предварительного проекта
HP2
Испытания прототипа модуля ДМНП и их согласование
HP3-FDR1
Согласование защиты окончательного проекта (внутри корпусные компоненты)
HP4-FDR2
Согласование защиты окончательного проекта (электроника и система сбора данных)
HP5-MRR
Согласование анализа готовности к изготовлению
Изменения в проекте или серьёзные вопросы, обнаруженные при рассмотрении, могут привести к уточнению плана разработки проекта (рисунок 5).
