Интерфейс с электропроводкой (Структура элементов установки pbs 55.Ne.D0 и pbs 55.Ne.X0)
Руководство по текущему проектированию внутри камерной электропроводки для диагностики ДМНП приведены в ITER_D_6JMFA6 - Interface_between_DNFM_(55.BC)_and_Electrical Service_(55.NE).
Сигналы камер деления передается с использованием внутрикорпусной электромонтажной арматуры (кабели, соединения) на диверторном уровне и внекорпусной электропроводкой (55.NE.D0 и 55.NE.X0, соответственно). Выходящие кабели ДМНП соединены с кассетным жгутом кабелей через соединительную коробку. Выходящие MI кабели и кассетный жгут кабелей монтируются в желобе со стороны диверторной кассеты. Затем кассетный жгут кабелей соединяется с разъёмом кассеты. Сигналы передаются через жгут кабелей нижнего порта (MI кабели), перемычку и соединительные кабели с предусилителем ячейки порта. Разделение ответственности (обязанностей) между PBS (структурой элементов установки) 55.BC (ДМНП) и PBS 55.NE.D0 (Электропроводка на уровне дивертора) представлено на Рисунке 6.
Рисунок 6: Разделение ответственности между PBS (структура элементов установки) 55.BC (синие ячейки) и PBS 55.NE.D0 (красная ячейка). Необходимо отметить, что соединительная коробка (зелёная ячейка) является часть совместной ответственности
Интерфейс с системами обращения с рао и хранения рао (pbs-66)
На этапе защиты концептуального проекта проводилась предварительная оценка количества РАО, образуемого диагностикой ДМНП (ITER_D_4DS55Y - Memorandum for Processing of DNFM for rad Waste Disposal Меморандум по переработке ДМНП для утилизации РАО). Корректная оценка количества РАО (и активности) должна быть выполнена НА для защиты предварительного проекта с целью показать, что при замене диагностики ДМНП не происходит существенного возрастания количества отходов.
Диагностики, расположенные внутри корпуса или смонтированные на обращённых к плазме элементах, например, на порт-плагах и диверторных системах будут производить РАО типа B. Методы обращения с и хранения РАО типа В будут представлены в PBS 66, а работа будет проводиться в здании с горячими камерами (зд. 21), что описано в ITER_D_35XUDM - Interface Control Document (ICD) between Diagnostics (PBS 55) and Radwaste Treatment and Storage System (PBS 66) документ по контролю интерфейса между диагностикой (PBS 55) и системами обращения с и хранения РАО (PBS 66).
Оценка количества РАО и их активность должны быть выполнены НА РФ при подготовке к защите предварительного проекта. Оценённое количество РАО типа В, включая РАО из компонентов PBS 55, за 20 лет эксплуатации, которое явилось основной величиной для проектирования систем обращения с и хранения РАО, представлено в ITER_D_2LKT6H - Summary Report: Type B and purely tritiated waste amount estimate revision – сводный отчёт: пересмотренная оценка количества отходов типа В, загрязнённых исключительно тритием.
Интерфейс с ssepn (pbs-43 Постоянная сеть электропитания и pbs-44 Кабельные линии)
Принципы современного проекта электрической системы диагностики ДМНП представлены в ITER_D_4ANK8H - DNFM_Interface SSEPN & Cable trays, где учитываются существующие требования к электрическим системам МО (PBS 43). Соответственно, к этапу защиты предварительного проекта НА должен представить рабочий проект электрической системы диагностики ДМНП, интеграция которой производится по PBS 43 МО.
Электрическая диаграмма ДМНП представлена на рисунке 7. Модуль ДМНП состоит из узла СТО (системы термализации и охлаждения), внутри которого расположены 2 детекторных узла по 3 камеры деления в каждом. Два трёхпроводных кабеля используются для питания камеры деления (подача высокого напряжения) и для передачи сигналов от каждой камеры деления к диагностическим шкафам. Температура ДМНП будет известна по результатам независимых измерений температуры кассеты дивертора или по показаниям термопар, смонтированных внутри модуля. В ячейке порта сигнальные кабели соединены с предусилителем для поддержания целостности сигнала между ячейкой порта и диагностическим залом. Термопары используются для мониторинга температуры предусилителей. При соединении с предусилителем в шкафу ячейки порта сигнал усиливается и выходит в виде оптического или электрического сигнала. Затем он проходит по галереям через несколько проходок в стенах, пока не попадёт в шкафы в здании диагностики (74), где сигналы обрабатываются системой CODAC (Система управления, сбора и обмена данными).
Рисунок 7: Электрическая диаграмма ДМНП
Все кабели, включая силовые, сигнальные, контрольные и т.д. должны быть проложены в кабельных лотках. Таким образом, у каждой диагностики есть серьёзный интерфейс с PBS-44 (инфраструктура кабельных лотков)
SRD-44 – документ с требованиями к системам (кабельные лотки) from DOORS (34GBZB)
Документ по контролю интерфейса (ICD) между диагностикой (PBS 55) и системами кабельных лотков (PBS 44) (2WH9UJ)
Справочник по CAD 12-4 принципы проектирования кабельных лотков (34FM2E)

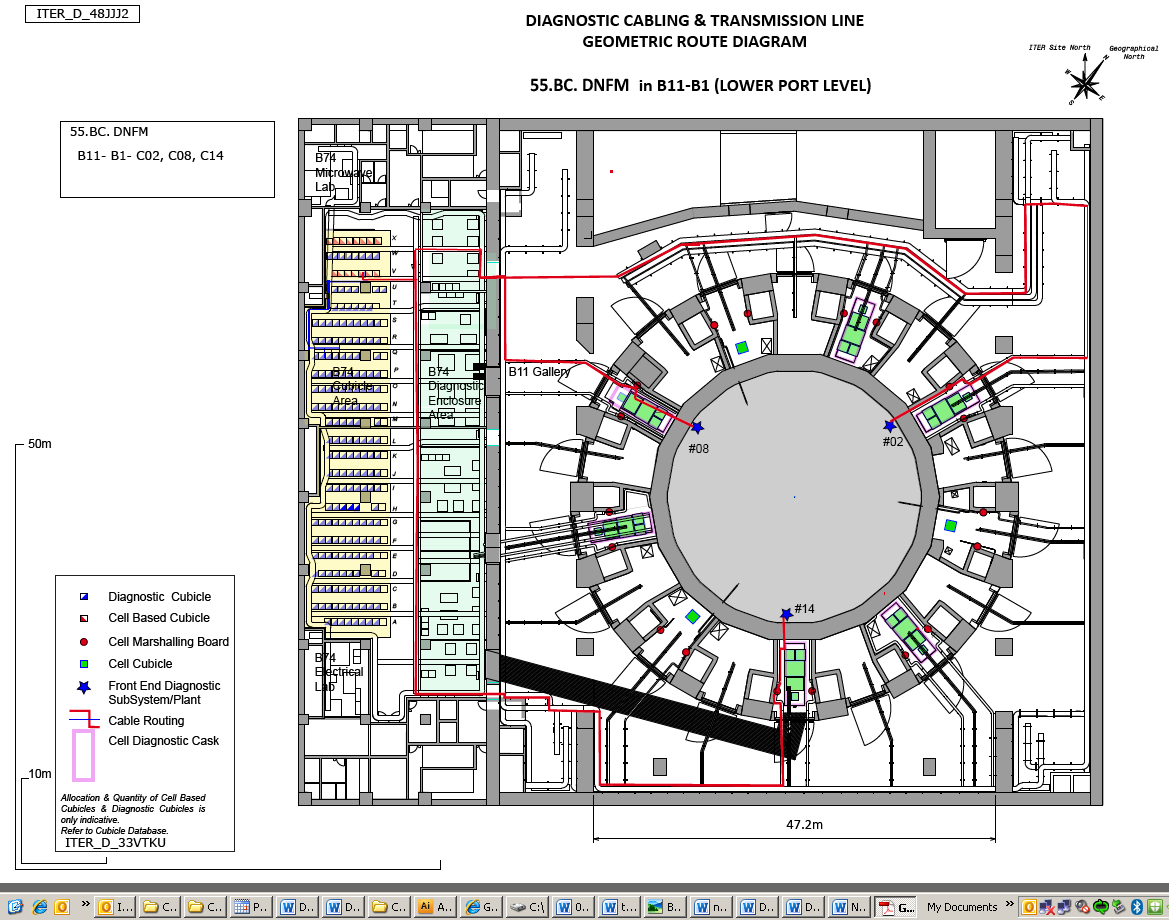

Диаграмма геометрии кабельной трассы на рисунке 8 иллюстрирует местоположение ДМНП, предусилителя, кабельную трассу до шкафов (Geom route Diagram_55.BC.DNFM_48JJJ2 (48JJJ2)).
|
|
Рисунок 8: Диаграмма геометрии трассы ДМНП
