Инспекции и испытания
НА должно провести соответствующие инспекции и испытания при помощи применимых кодов и стандартов, а также в соответствии с процедурой МО по контролю качества для демонстрации того, что поставляемая система имеет характеристики, описанные в требованиях к системе (SRD), ITER_D_28B39L - SRD-55 (Diagnostics) from DOORS. Этапы и вехи проведения испытаний и подготовки к поставке представлены ниже на схеме:

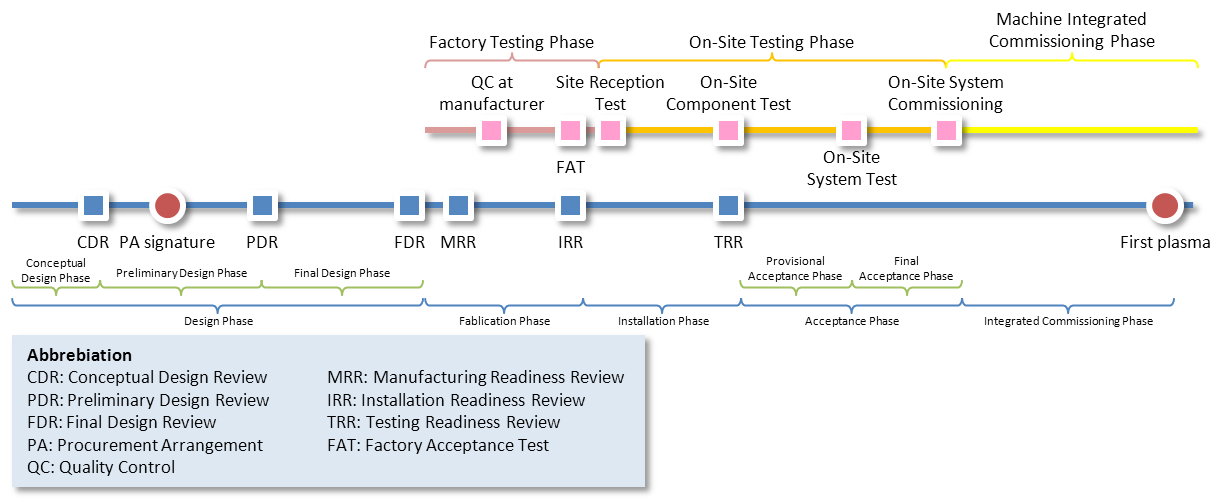

Рисунок 20: Фазы и контрольные точки тестирования и поставки ДМНП диагностики
НА должно гарантировать, что поставщики компонентов будут проводить заводские приёмосдаточные испытания до отгрузки компонентов в МО. На каждом этапе НА должно проводить необходимые испытания компонентов/систем для демонстрации того, что требуемые рабочие характеристики удовлетворяют критериям. Результаты испытаний должны быть представлены в МО.
НА должно подготовить и заранее представить в МО список задач, стоящих перед испытаниями (дата, место проведения, продолжительность, тип, необходимые условия, интерфейсы и т.д.), включая любой вид деятельности на площадке при проведении испытаний, испытание компонентов на площадке, испытание систем на площадке и введение системы в эксплуатацию на площадке (см. таблицу 21).
Идентификация испытан. |
Идентифик. Соответств. деятельности |
№ СРП |
Рассматриваемая система |
Название испытан. |
Описание испытан. |
Фаза испытан.* |
Необходим. Условия или системы интерфейса |
Место проведения |
Необход. Оборуд. |
Коммун. услуги |
ответственность |
начало/завершен. дата |
безопасность** |
Коммент. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 15: Задачи по проведению испытаний
*Испытания должны согласовываться с определением, описанным в документе по стратегии ИТЭР при проведении испытаний [ITER_D_44U2Y4].
**Любые требования по безопасности должны быть описаны.
Требования к рабочим характеристикам приведены в разделе Error: Reference source not found. Они должны проверяться на стадии изготовления путём выполнения нескольких программ испытаний, предусмотренных в рамках настоящего Приложения B.
Таблица 5Таблица 6НА должно подготовить и в ходе производства уточнить матрицу требований к рабочим характеристикам, что даёт чёткое понимание валидации рабочих характеристик.
До начала установки всё диагностическое оборудование по настоящему Приложению B должно продемонстрировать рабочие характеристики и быть квалифицировано на планируемый ресурс диагностики.
Программы испытаний включают в себя:
Испытание прототипа,
Приёмочные испытания на заводе-изготовителе,
Окончательные приёмосдаточные испытания на площадке ИТЭР, включающие в себя:
Приёмочные испытания после осуществления поставки, включая визуальный осмотр
Приёмочные испытания в лаборатории по ядерным испытаниям до установки,
Испытания после установки,
Испытания без плазмы при вводе в эксплуатацию
Для проведения испытаний прототипа и приёмочных испытаний на заводе-изготовителе НА в сотрудничестве с МО должно подготовить программы испытаний, включающие критерии приемлемости. До начала выполнения эти программы должны быть утверждены МО. МО оставляет за собой право присутствовать на всех или части этих испытаний.
Программа ввода в эксплуатацию на площадке ИТЭР должна быть подготовлена НА и утверждена МО.
Окончательная программа приёмочных испытаний на площадке ИТЭР должна быть подготовлена НА и утверждена МО.
Все испытания, проводимые до отгрузки, должны быть ответственностью НА в соответствии с утверждённым планом. НА должно представить результаты испытаний в МО, дождаться их утверждения до начала отгрузки компонентов диагностики к следующему месту назначения.
Окончательные приёмочные испытания на площадке ИТЭР является ответственностью МО.
