3.2.6.ПЕРЕХОД ОТ АФПНЧ К ЦФ ЗАДАННОГО ТИПА

Спомощью обобщенной преобразующей функции p = fоб(z) передаточную функцию АФПНЧ можно непосредственно трансформировать в передаточную функцию ЦФ заданного типа:

H(z) = H(p) p = fоб(z). Приводя далее выражение для H(z) к виду, соответствующему выбранной структуре ЦФ – каскадной или параллельной, можно найти численные

значения коэффициентов звеньев boJ, b1J, b2J, a1J, a2J, необходимые для его реализации.

Однако такой путь зачастую сопряжен с громоздкими математическими преобразованиями, особенно в случае ППФ и ПЗФ, порядок которых вдвое выше, чем у аналогового ФНЧ-прототипа, или при дробных аппроксимирующих функциях, порождающих конечные нули.

Более коротким и формализованным является путь, основанный на аналитической взаимосвязи между коэффициентами ЦФ конкретной структуры и его нулями и полюсами, которые, в свою очередь, могут быть найдены через нули и полюсы аналогового ФНЧ-прототипа с помощью обратных преобразующих функций z = f -1об(p). Полученные таким образом выражения для нулей и полюсов ЦФ различного типа приведены в табл. 3.2.

Таблица 3.2.

Передаточные функции звеньев второго порядка каскадной и параллельной структуры получают объединением в пары комплексносопряженных полюсов фильтров (для ППФ и ПЗФ одна пара может состоять и из вещественных полюсов) и группированием их в случае каскадной формы с ближайшими по расположению на комплексной Z- плоскости парами нулей, которые также могут быть комплексносопряженными или вещественными.

11

Число звеньев (L) ЦФ определяется его порядком М: при четном порядке L = M/2, при нечетном L = (M+1)/2, при этом одно звено имеет первый порядок. Ему соответствуют вещественные значения нуля и полюса.

Порядок цифровых ФНЧ и ФВЧ совпадает с порядком аналогового ФНЧпрототипа ( M = m ), а ППФ и ПЗФ – в два раза больше ( M = 2m ).

Коэффициенты boJ, b1J, b2J, a1J, a2J звеньев находятся через нули и полюсы цифрового фильтра с помощью соотношений (2.57), (2.58), (2.60), (2.61), приведенных в главе 2.

Они определяют передаточную функцию ЦФ для выбранной его структуры, что отвечает конечной цели данного этапа синтеза ЦФ.

Результаты синтеза проверяются и уточняются путем расчета ЧХ синтезированного фильтра: H(jω ) = H(z) z = ejω Tд.

3.2.7. МЕТОДИКА СИНТЕЗА РФ ПО АНАЛОГОВОМУ ПРОТОТИПУ

Синтез РФ включает следующие этапы:

1.С помощью частотных преобразований Ω = fоб(λ ) табл. 3.1. по заданным значениям граничных частот ЦФ: fc, f3, (λ с, λ з) находятся граничные частоты аналогового ФНЧ-прототипа Ω c = 1; Ω з = fоб(λ з).

2.По значениям ап, аз и Ω з синтезируется АФПНЧ: выбирается тип аппроксимирующей функции, определяются порядок фильтра m и значения

его полюсов и нулей: ppi, p0i, i = 1, 2, ..., m.

3. По соотношениям табл. 3.2 рассчитываются значения полюсов и нулей ЦФ заданного типа:

z pk = fоб − 1( p pi ) ; z0k = fоб − 1( p0i ),

где k = 1, 2, ..., М;М – порядок ЦФ: M = m для ФНЧ, ФВЧ и M = 2m для ППФ

иПЗФ.

4.На комплексной Z-плоскости строится картина нулей и полюсов ЦФ, каждому J-му звену ЦФ ставится в соответствие комплексно-сопряженная или вещественная пара полюсов, а в случае каскадной формы реализации – ближайшая к ней по расположению пара конечных комплексно-сопряженных

или вещественных нулей (z p1,2 )J , (z01,2 )J , J = 1, 2, ..., L.

5. Выбирается структура фильтра – каскадная или параллельная и рассчитываются коэффициенты ее звеньев а1J , а2J , b0J , b1J , b2J по соотношениям, приведенным в главе 2.

6.Рассчитывается АЧХ и ФЧХ фильтра и сопоставляется с заданной.

7.Находится минимально необходимая разрядность коэффициентов фильтра, при которой АЧХ еще удовлетворяет заданным требованиям (по параметрам неравномерности и затухания ап, аз ).

8.Решаются задачи, связанные с конечной разрядностью чисел и моделированием фильтра на ЭВМ (глава 4).

12

3.2.8.ПРИМЕР СИНТЕЗА ПЕРЕДАТОЧНОЙ ФУНКЦИИ РФ

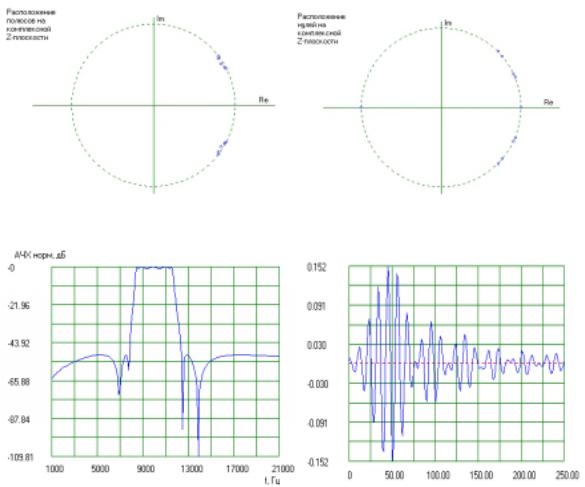

Всоответствии с методом билинейного преобразования синтезирован рекурсивный полосно-пропускающий фильтр, заданный параметрами своей частотной характеристики. Синтез выполнен с помощью программы РЦФ-СИНТЕЗ, разработанной студентами Захарченко М.О., Ставер В.В. под руководством автора. Ниже приводятся данные и графики, выводимые программой, которая автоматически ведет протокол расчетов, начиная с ввода пользователем исходных данных. Для сопоставления рассчитаны необходимые порядки АФПНЧ для аппроксимирующих функций Баттерворта, Чебышева (прямой и инверсной) и Золотарева – Кауэра. В качестве прототипа цифрового фильтра принят аналоговый фильтр Золотарева – Кауэра, называемый также эллиптическим.

----Полюса АФПНЧ

Pp[1]=-0.227645373 + (-0.691258748)*j Pp[2]=-0.227645373 + (0.691258748)*j Pp[3]=-0.063690094 + (-0.995808482)*j Pp[4]=-0.063690094 + (0.995808482)*j Pp[5]=-0.345050270 + (0.000000000)*j

----Нули АФПНЧ

Pz[1]=0.000000000 + (-2.197510941)*j Pz[2]=0.000000000 + (2.197510941)*j Pz[3]=0.000000000 + (-1.482755953)*j

Pz[4]=0.000000000 + (1.482755953)*j

Pz[5]= бесконечен

----Полюса ЦФ

Zp[1]=0.863876936 + (0.466514453)*j Zp[2]=0.863876936 + (-0.466514453)*j Zp[3]=0.796109586 + (-0.567716076)*j Zp[4]=0.796109586 + (0.567716076)*j

13

Коэффициенты РЦФ каскадной формы реализации
