4 Предложение по оснащению птор 65 втомобильной бригады диагностическим оборудованием
4.1 Анализ основной военной автомобильной техники 65 автомобильной бригады
КамАЗ 43101
В 1989 году на смену КамАЗ-4310 пришёл модернизированный КамАЗ-43101. От своего предшественника новый автомобиль, в основном, отличался 220-сильным двигателем модели КамАЗ-740.10-20. Часть узлов и механизмов была доработана: технологически усилены рессоры, рулевые тяги, полуоси, шестерни коробок и т.п. Была установлена штампованная защита картера двигателя, вместо металлических, ломающихся от вибрации кронштейнов задних фонарей, были внедрены резиновые. Грузоподьёмность КамАЗ-43101 не изменилась и составила 6 т.
Весовые параметры и нагрузки КамАЗ 43101: Снаряженная масса а/м , кг ................................................... 8905 Нагрузка на передний мост, кгс .............................................. 4540 Нагрузка на заднюю тележку, кгс ............................................ 4365 Грузоподъемность а/м, кг ....................................................... 6000 Полная масса, кг .................................................................. 15205 Нагрузка на передний мост, кгс ............................................... 5020 Нагрузка на заднюю тележку, кгс ........................................... 10185 Полная масса прицепа, кг ................. 10000 и 7000 для бездорожья Полная масса автопоезда, кг............ 25205 и 22205 для бездорожья.
Двигатель КАМАЗ 43101: Модель двигателя КАМАЗ 43101 ........................................................................................... 7403.10 Тип двигателя ....................................................................................... дизельный, с турбонаддувом Номинальная мощность, брутто, кВт. (л. с.) .......................................................................... 191 (260) при частоте вращения коленчатого вала, об/мин .......................................................................... 2600 Максимальный крутящий момент, Нм (кг/см) .......................................................................... 785 (80) при частоте вращения коленвала, об/мин ........................................................................... 1500-1800 Расположение и число цилиндров ................................................................................ V-образное, 8 Рабочий объем, л. .................................................................................................................... 10,85 Диаметр цилиндра и ход поршня, мм .................................................................................... 120/120 Степень сжатия ........................................................................................................................... 16
Система питания КАМАЗа 43101: Вместимость топливных баков, л ............................................................................ 170+125 Электрооборудование КАМАЗа 43101: > Напряжение, В. .............................................................................................................. 24 Аккумуляторы, В/А час ....................................................................................... 2х12/190 Генератор, В/Вт ...................................................................................................... 28/1000. Сцепление: Тип ................................................................................ фрикционное, сухое, двухдисковое Привод ........................................................................ гидравлический с пневмоусилителем Диаметр накладок, мм .................................................................................................... 350.
Коробка передач: Тип .......................................................................................... механическая, пятиступенчатая. Управление .................................................................................. механическое, дистанционное.
Раздаточная коробка: Тип .......................... механическая, 2-х ступенчатая с блокируемым межосевым дифференциалом Управление ......................................................................................................... пневматическое. Передаточные числа: Первой (низшей) ................................................................................................................... 1,692 Второй (высшей) ................................................................................................................... 0,917 Главная передача: Передаточное отношение .......................................................................................................... 7,22. Тормоза: Привод .................................................................................................................... пневматический Размеры: диаметр барабана, мм .................................................................................................. 400 Ширина тормозных накладок, мм ..................................................................................................140 Суммарная площадь тормозных накладок, кв.см ......................................................................... 6300. Колеса и шины: Тип колес ...................................................................................................................... дисковые Тип шин .................... диагональные, пневматические, камерные с централизованной подкачкой шин Размер обода ...................................................................................................... 12,2-20,9 (310-533) Размер шин ............................................................................................... 15,7-20,9 (1220х400-533).
Кабина: Тип ....................... передняя, расположенная над двигателем Камаза, 3-х местная. Описание надстройки: Платформа ............. бортовая, металлическая, с откидными бортами, оборудована съемным каркасом и тентом. Характеристика автомобиля (автопоезда) полной массой 15205 (25205) кг: Максимальная скорость, км/ч ........................................................................ 90 (80). Максимальный угол уклона, преодолеваемого автомобилем (автопоездом) при полной массе, град. .................................................................................................... 31(20) Наружный габаритный радиус поворота автомобиля , м ...................................... 11 Дополнительное оборудование: - лебедка самовытаскивания; - кабина со спальным местом; - скамейки в платформе для перевозки людей; - предпусковой подогреватель двигателя; - ремни безопасности на сидениях.
МАЗ 6317
МАЗ 6317 - полноприводный грузовик повышенной проходимости производства Минского автомобильного завода. Основным предназначением модели является перевозка пассажиров и груза по всем видам дорожного покрытия. Также модель использовалась для буксировки самолетов на аэродромах. МАЗ 6317 широко эксплуатировался в армии. Высокая надежность, отличная проходимость, мощь - все это создало образ автомобиля с сильным характером. Помимо армейских модификаций существуют и гражданские варианты модели МАЗ 6317. В базовой версии модель комплектуется удлиненной кабиной со спальным местом. В кабине все выглядит очень лаконично. Сиденья водителя имеют все необходимые регулировки. Ярославский дизельный силовой агрегат, объемом 14.8 л, выдает мощность в 330 л.с. Крутящего момента в 1225 Нм вполне достаточно для уверенного передвижения тяжелого грузовика. МАЗ 6317 имеет возможность блокировки дифференциалов. Раздаточная коробка с пониженной передачей распределяет все усилия по мостам. Внедорожные качества модели заслуживают высоких похвал: помимо возможности передвижения по бездорожью. МАЗ 6317 может двигаться по колее глубиной 0,7 м и преодолевать 2-метровые броды.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Модель двигателя |
ЯМЗ-238ДЕ2 (ЕВРО-3 |
Мощность двигателя, кВт/л.с. |
243/330 |
Коробка передач, число передач |
ЯМЗ-239 (9) |
Шины |
12.00R20 |
Объем топливного бака, в литрах |
350 |
Тип кабины |
большая |
РАСПРЕДЕЛЕНИЕ МАССЫ И НАГРУЗОК | |
Нагрузка на переднюю ось, кг |
6700 |
Нагрузка на заднюю тележку, кг |
22000 |
Технически допустимая полная масса автопоезда, кг |
45 000 / 55 000 |
Технически допустимая полная масса автомобиля, кг |
28700 |
Урал 43202

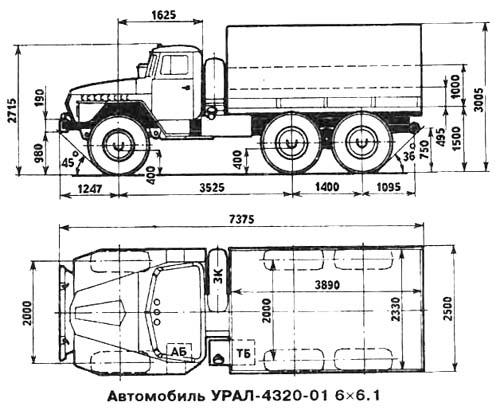

Выпускаются Уральским автозаводом (г.Миасс) с 1988 г. Урал-4320-01 н Урал-43202-01 являются модернизированными автомобилями соответственно Урал-4320 и Урал-43202, которые выпускались с 1977 по 1988гг. Кузов Урал-4320-01 - металлическая платформа армейского типа с откидным задним бортом, оборудована боковыми откидными и съемной средней скамейками, съемными дугами и тентом, дополнительными боковыми и передними надставными решетчатыми бортами. Кузов Урал-43202-01 - деревянная платформа с откидными боковыми и задним бортами, оборудована съемными двумя боковыми и одним передним надставными бортами, предусмотрена установка дуг и тента. Кабина - трехместная, с термо - и шумоизоляцией, расположена за двигателем, сиденье регулируется по длине, высоте и наклону спинки. На автомобиле Урал-4320-01 предусмотрена установка лебедки. С 1961 г. выпускался Урал-3757, с 1964 г. - Урал-375Д и -375Н с карбюраторным двигателем ЗИЛ-375. Основные прицепы - мод. 782Б (2ПН-4М) и ГКБ-8350 (армейские).
Кузов
Тип кузова |
Бортовой грузовик |
Тип кабины |
3-х местная без спального |
Длина автомобиля |
7865мм |
Ширина автомобиля |
2500мм |
Высота автомобиля |
2805мм |
Колесная база |
3525+1400мм |
Двигатель
Модель двигателя |
ЯМЗ-238М2 (V8 Д) |
Экологический стандарт |
EURO 0 |
Объем двигателя |
14860см3 |
Мощность двигателя |
240л.с. |
При оборотах |
1250мин-1 |
Крутящий момент |
883Н*м |
Тип двигателя |
Дизель |
Наддув |
С промежуточным охлаждением |
Расположение цилиндров |
V-образное |
Количество цилиндров |
8 |
Топливо |
Дизельное топливо |
Трансмиссия
Привод |
6x6 | |
Кол-во передач |
5 | |
Модель коробки передач |
ЯМЗ-236У | |
Тип коробки передач |
Механическя | |
|
|
Эксплуатационные показатели
Объем топливного бака |
210л. |
Макcимальная скорость |
65км/ч |
Грузоподъемность
Грузоподъемность |
5000кг |
Длина грузовой платформы |
4500мм |
Ширина грузовой платформы |
2326мм |
Высота бортов грузовой платформы |
715мм |
Размеры и масса
Снаряжённая масса автомобиля |
8690кг |
Полная масса автомобиля |
15990кг |
Полная масса автопоезда |
11500кг |
Полная масса прицепа |
11500кг |
Нагрузка на переднюю ось |
4965кг |
Нагрузка на заднюю ось (тележку) |
11025кг |
Шины, размерность |
1200х500-508 мод.ИД-П284 или 12,00R20 мод.У-4, ИД-304 |
ГАЗ 66

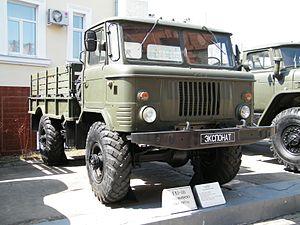

Советский и российский грузовой автомобиль с колёсной формулой 4×4, грузоподъёмностью 2,0 т и кабиной над двигателем. Наиболее массовый полноприводный двухосный грузовик в Советской Армии и в народном хозяйстве СССР и России в 1960—1990-е годы.
