СИСТЕМА ЗВУКОВОЙ СИГНАЛИЗАЦИИ

Рис. 353. Звуковой электрический сигнал: 1 - основание; 2, 4 - гайки регулировочные; 3 - крышка; 5 - пластина нижнего контакта; 6 - винт; 7 - пружина верхнего контакта; 8 - сердечник; 9 - стойка; 10 - якорь; 11 - прокладка; 12 - мембрана; 13 - резонатор

Для сигнала С306-Г зазор должен быть 1,15... 1,25 мм, а. для сигнала С307-Г — 0,85... 0,95 мм. С изменением величины зазора меняется тональность звука;

—проверьте состояние и положение контактов 5

è7 прерывателя. Несовпадение осей контактов не должно выходить за пределы 0,2 мм;

—подключите поочередно сигналы к аккумуляторной батарее и отрегулируйте их по тону и по силе звучания.

Тон звука регулируйте при помощи гаек 2 и 4. При слишком низком или слишком высоком тоне ослабьте верхнюю гайку 4, а нижнюю гайку 2 вращайте в ту или иную сторону до получения необходимого тона звучания сигнала. После регулировки гайку 4 затяните и проверьте звучание сигнала.

Если этой регулировкой тон звука отрегулировать не удается, отрегулируйте зазор между якорем 10 и сердечником 8.

Зазор регулируйте с помощью прокладок 11 толщиной 0,5 мм, устанавливаемых между резонаторами 13 и мембраной 12, а также между основанием 1 и мембраной. При уменьшении зазора тон звука повышается, при увеличении — понижается.

Силу звука регулируйте изменением силы сжатия контактов прерывателя, что приводит к изменению величины тока в цепи сигнала. Регулировку производите также гайками 2 и 4.

Сигналы прослушивайте с закрытыми крышками, подвешивая их за кронштейн на подставке, свободной от дребезжания. Сигналы должны нормально звучать при напряжении не ниже 22 В. Сила тока, потребляемого комплектом сигналов, не должна превышать 5 А при напряжении 24 В.

КОММУТАЦИОННАЯ АППАРАТУРА

Коммутационная аппаратура обеспечивает вклю- чение системы световой сигнализации и системы наружного и внутреннего освещения автомобиля.

Выключатель массы ВК 860-В установлен на переднем кронштейне ящика аккумуляторных батарей и состоит из электромагнита, корпуса с контактной частью и устройства ручного включения с защитным чехлом (рис. 354).

Комбинированный переключатель поворотов и указателей света П145 установлен на рулевой колонке и состоит из механизмов включения указателей пово-

Рис. 354. Выключатель тока типа ВК-860-В: 1 - корпус; 2 - прокладка уплотнительная; 3 - плита опорная; 4 - устройство ручного включения с защитным чехлом; 5 - шток; 6 - электромагнит; 7 - система контактная

ротов, а также включения и переключения системы внешнего освещения. Кроме того, переключатель обеспечивает включение электрических звуковых сигналов через реле сигналов и включение электри- ческого сигнала через электропневмоклапан.

Автоматическое отключение указателей поворотов при окончании маневрирования автомобиля обеспечивается специальной втулкой срабатывателя, установленной на рулевом колесе.

При установке рулевого колеса на шлицах вала колонки следите за тем, чтобы спицы рулевого колеса были расположены симметрично оси колонки, колеса автомобиля при этом должны быть направлены по оси автомобиля.

Реле различного назначения широко применяются в системах электрооборудования, это:

—прерыватели светового сигнала при маневрировании автомобиля и для сигнализации аварийного состояния PC 951A (рис. 355);

—реле блокировки стартера для своевременного отключения стартера и предотвращения принудительного включения стартера на работающем двигателе типа 2602.3747.010;

—реле прерывистого сигнала включения стояночного тормоза PC 493 (рис. 356);

—реле с нормально разомкнутыми контактами PC 529, PC 530 (рис. 357);

—реле комбинированные типа 11.3747.010 (рис. 358). При монтаже реле на автомобиле подключайте

штекеры электропроводов к выводам реле строго в соответствии с их назначением.

Специального технического обслуживания реле не требуют. При отказе в работе они подлежат замене.

Техническое обслуживание

При сервисе 2 проверьте состояние и надежность крепления соединительных колодок выключателя массы, наличие и исправность защитных чехлов.

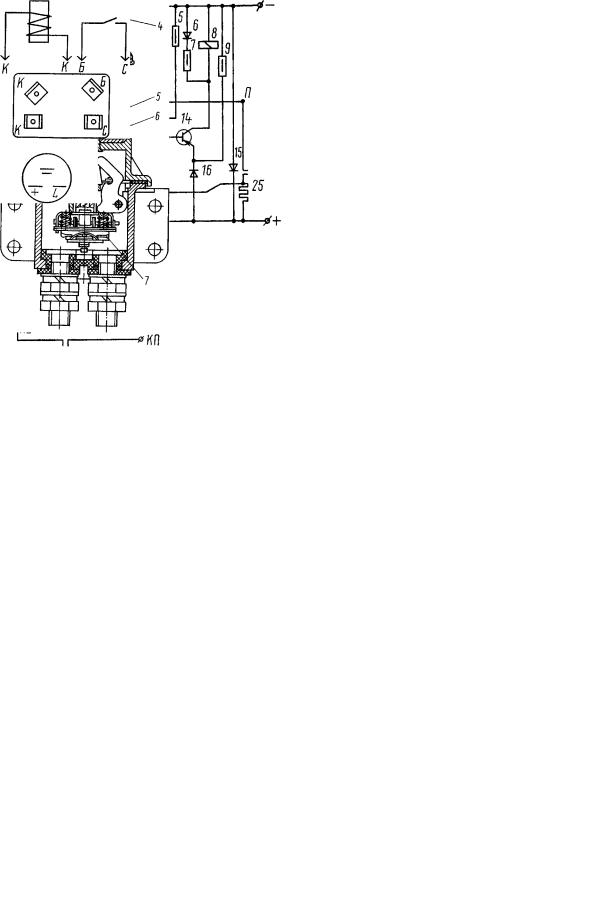

Рис.355.Принципиальнаяэлектрическаясхемапрерывателя указателей поворота типа РС951А: 1, 20 - резисторы СПЗ- 1б-0,25-6,8 К; 2, 9 - резисторы МЛТ-1,0-2,70 К; 3 - конденсатор К-50-20-50-50,0; 4 - резистор МЛТ-1,0-470; 5-резистор МЛТ-1,0-750; 6, 10, 15, 16, 27 - диоды КД290А; 7, 17 - резисторы МЛТ-0,5-200; 8 - реле дополнительное; 11 - резистор МЛТ-0,5-470; 12 - транзистор КТ315В; 13, 14 - транзисторы МП 25 А; 18 - регулятор МЛТ-0,5-750; 19 - резистор МЛТ-0,5-680; 21 - резистор МЛТ-2,0-470; 22 - диод КУ 101А; 23 - транзистор КТ 203А; 24 - резистор 1,8 кОм; 25 - резистор добавочный; 26 - конденсатор 50 мкФ, 6,3 В; 28 - реле вспомогательное тягача; 29 - реле вспомогательное прицепа; П, -, +, ПБ, ЛБ, КТ, ЛТ, ПТ, ЛП, ПП, КП - обозначения штекеров

При сервисе С разберите выключатель массы аккумуляторных батарей, прочистите и смажьте.

Порядок разборки и сборки. Выверните винты крепления корпуса к электромагниту. Снимите уплотнительную прокладку. При разборке корпуса с контактной системой отогните стопорные шайбы, снимите опорную плиту. Особое внимание обратите на целостность пружины фиксатора.

Снимите со шпилек контактную часть, устраните подгар контактных соединений зачисткой стеклянной

шкуркой, продуйте сжатым воздухом внутреннюю полость корпуса. Трущиеся поверхности штока и шпилек контактной системы смажьте смазкой ЦИАТИМ-201.

Сборку выключателя производите в обратной последовательности.

При сборке шток электромагнита заверните в якоре так, чтобы при ходе якоря до упора сердечника шток выступал над опорной поверхностью фланца на 1,5... 2,5 мм.

ЭЛЕКТРОПРОВОДА,ПРЕДОХРАНИТЕЛИ

На автомобилях КамАЗ применяется однопроводная схема подключения потребителей. Отрицательный вывод источников питания и части потребителей выведен на массу автомобиля, которая выполняет функцию второго провода.

Применяемые провода низкого напряжения марки ПГВА имеют различные сечения (от 1 мм2 äî 50 ìì2), выбор которых определяется мощностью потребителей, механической прочностью и допустимыми падениями напряжения в цепи.

Для соединения массы кабины с рамой автомобиля используется плетеный автомобильный провод марки АМГ16.

Для соединения проводов между собой, а также для подсоединения к приборам системы электрооборудования провода армированы штекерами. Штекеры в соединениях пучков проводов установлены в колодках и защищены от коррозии и механических повреждений резиновыми защитными чехлами. При монтаже электропроводки на штекеры наносится антикоррозийная смазка.

Внимательно проверяйте надежность штекерных соединений, не допускайте излома фиксирующего язычка колодочных штекеров. При установке штекеров в колодки соблюдайте соответствие расцветок соединяемых друг с другом проводов.

Техническое обслуживание

При сервисе 2 проверьте состояние электропроводки (надежность закрепления проводов скобами, отсутствие провисания, потертостей).

При отказе в работе потребителей проверьте падение напряжения в цепях питания, замеряя вольтметром величину напряжения на “+” амперметра, а также у потребителя. Разность напряжения является величиной падения напряжения в проверяемой цепи. Падение напряжения сравните с допустимым, указанным в табл. 61.

Падение напряжения в штекерном соединении измеряется непосредственно в месте обжимки провода милливольтметром класса точности не ниже 1,0. Полученные значения должны соответствовать значениям, указанным в табл. 62.

ÂОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЭЛЕКТРОПРОВОДКИ И

СПОСОБЫ ИХ УСТРАНЕНИЯ

Основные неисправности электропроводки — нарушение контакта в штекерных соединениях.

Прежде чем приступить к определению места обрыва в цепи, убедитесь в исправности предохранителя, включенного в эту цепь.

Место обрыва провода или цепи можно определить их шунтированием. Для этого дополнительный провод подсоедините к плюсовому выводу неработающего потребителя, а его второй конец подсоединяйте к разъемам цепи, двигаясь по направлению к источнику тока. Неисправным будет тот участок, параллельно которому включен дополнительный провод, если при этом потребитель будет работать.

Если при шунтировании всего участка цепи потребитель работает, проверьте надежность соединения его с массой.

Место обрыва можно также определить с помощью контрольной лампы таким же образом. Только вместо потребителя в шунтирующую цепь вклю- чена лампочка 24 В.

В местах крепления проводов скобами, у острых металлических кромок, а также около неизолированных наконечников проводов возможно короткое замыкание на массу. При срабатывании предохранителя место короткого замыкания определяйте в цепи от предохранителя к потребителю.

При обрыве проводов сращивайте их, скручивая жилы проводов с последующей спайкой, или замените их новыми соответствующего сечения и длины. Затем изолируйте провода с помощью изоляционных трубок или защищая их намоткой изоляционной ленты.

Для защиты проводов и потребителей от чрезмерно больших токов, возникающих при коротких замыканиях, на автомобилях КамАЗ применяются два типа термобиметаллических предохранителей:

—с автоматическим включением (вибрационные) ;

—с принудительным кнопочным включением.

ПРЕДУПРЕЖДЕНИЕ

Принудительно не удерживайте кнопку включения предохранителя при коротком замыкании, так как это приводит к перегреву и потере пружинящих свойств биметалли- ческой пластины и оплавлению изоляции проводов.
