Раздел V. Электрооборудование

213





ЭЛЕКТРООБОРУДОВАНИЕ

Электрооборудование автомобилей состоит из следующих систем: электроснабжения, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов; системы отопления, стеклоочистки и звуковой сигнализации, пуска двигателя.

Ниже приведены электрические схемы этих систем и их описание. На схемах рядом с условным изображением элементов электрооборудования приведены номера подсоединяемых проводов, буквами обозначен их цвет: Б – белый; Г — голубой; Ж — желтый; 3 — зеленый; К — красный; КЧ — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный.

Система электроснабжения (рис. 323) служит для питания потребителей при работающем двигателе. Источниками электроэнергии являются две аккумуляторные батареи 6, соединенные последовательно, генераторная установка 2, подключенная параллельно аккумуляторным батареям. Отрицательный вывод аккумуляторных батарей подсоединен к корпусу автомобиля через выключатель 7 массы с дистанционным управлением.

Схема оборудована реле 1, разрывающим цепь обмотки возбуждения генератора при работе ЭФУ. Кроме того, при рабочем положении ключа выклю- чателя 13 приборов и стартера ток не подается к кнопке 8 дистанционного выключателя массы, что предотвращает случайное выключение массы при работающем двигателе (выключение аккумуляторных батарей возможно только после отключения генератора от системы электрооборудования установкой ключа выключателя приборов и стартера в нейтральное положение).

Система световой сигнализации (рис. 324) предназначена для оповещения водителей других транспортных средств о совершении поворота (разворота) или торможения, а также для сигнализации о состоянии сборочных единиц автомобиля, влияющих на безопасность движения.

К системе световой сигнализации относятся: аварийная световая сигнализация, сигнализация торможения, указатели поворота и контрольные лампы включения указателей поворота автомобиля и прицепа, контрольные лампы блокировки межосевого дифференциала, стояночной тормозной системы, падения давления воздуха в контурах пневмопривода тормозных механизмов, объединенные в блоки контрольных ламп, а также соответствующие переключатели, выключатели и реле.

Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не светить. Включение указателей поворота осуществляется комбинированным переключателем 5 при рабочем положении выключателя приборов и стартера. Кон- тактно-транзисторный реле-прерыватель 3 обеспе- чивает прерывистый режим работы указателей поворота автомобиля и прицепа; о работе указателей

сигнализируют лампы (отдельно для автомобиля и прицепа) в блоке 26 контрольных ламп.

Сигнал торможения в задних фонарях включается при срабатывании тормозных систем автомобиля. При этом замыкаются контакты пневмоэлектрического датчика 13 включения сигнала торможения, срабатывает промежуточное реле 15 сигнала торможения и светят лампы сигнала торможения задних фонарей. Цепи сигнала торможения включены в цепь источника питания через амперметр, минуя выключатель приборов и стартера.

Сигнал торможения включается также при вклю- чении стояночной тормозной системы. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. В цепи питания контрольной лампы включения стояночной тормозной системы установлен реле-прерыватель 21, вследствие чего лампа горит прерывистым светом. Одновременно через промежуточное реле замыкаются цепи ламп сигналов торможения задних фонарей.

Система наружного и внутреннего освещения (рис.

325)предназначена для обеспечения безопасности движения автомобиля, а также освещения рабочего места водителя. К системе наружного и внутреннего освещения автомобиля относятся фары головного света, противотуманные фары, передние фонари, задние фонари, подкапотная лампа, плафоны освещения вещевого ящика и спального места, патроны с лампами освещения приборов, плафоны кабины, переносная лампа.

Соединение всех потребителей с источником питания выполнено по однопроводной схеме за исключением плафона 4 вещевого ящика, минусовый вывод которого выведен на панель предохранителей. Включение ближнего и дальнего света фар 3 и 11, противотуманных фар 1 и 2 и габаритных огней осуществляется комбинированным переключателем 19 непосредственно от источника питания через амперметр.

Цепи фар ближнего света и противотуманных фар защищены термобиметаллическими предохранителями ПР310, установленными на панели предохранителей. Цепь фар дальнего света защищена отдельным предохранителем того же типа. Цепь габаритных огней и ламп освещения приборов защищена автоматическим термобиметаллическим предохранителем типа 13.3722.

Система контрольно-измерительных приборов (рис.

326)предназначена для контроля режима работы агрегатов и отдельных сборочных единиц автомобиля, а также определения скорости движения. Конт- рольно-измерительные приборы состоят из указателей и датчиков. Все указатели установлены на щитке приборов в кабине водителя, датчики расположены на агрегатах шасси и двигателя.

Электрическое соединение приборов выполнено по однопроводной схеме. Отрицательным выводом является щиток приборов, соединенный с общей массой автомобиля; приборы соединены между собой параллельно через выключатель приборов и стартера.

214

Автомобили КамАЗ





Рис. 323. Электрическая схема системы электроснабжения: 1 - реле отключения обмотки возбуждения генератора; 2 - генер˝атор; 3 - блок предохранителей; 4 - реле стартера; 5 - стартер; 6 - батареи˝ аккумуляторные; 7 - выключатель массы; 8 - кнопка дистанционного выключателя массы аккумуляторных батаре˝й; 9 - реле электродвигателей отопителя; 10 - амперметр; 11 - предохранители 13.3722 (7.5 А); 12 - предохранитель ПР310 (10 А); 13 - выключат˝ель приборов и стартера; I - к термореле ЭФУ

Рис. 324. Электрическая схема системы световой сигнализации: 1, 2 - фонари передние левый и правый; 3 - реле-прерыватель указателей поворота и аварийной сигнализации; 4 - предохра˝нитель плавкий ПР 119 (6 А); 5 - переключатель света комбинированный; 6 - предохранитель 13.3722 (7,5 А); 7 - предохранител˝ь ПР 310 (10 А); 8 - выключатель аварийной световой сигнализации; 9, 10 - указатели поворота правый и лев˝ый; 11, 12 - фонари задние левый и правый; 13 - выключатель сигналов торможения; 14 - выключатель электром˝агнитного клапана прицепа; 15 - реле сигналов торможения; 16 - сигнал звуковой (зуммер); 17, 18, 19 - выключатели си˝гнализаторов падения давления в ресиверах пневмопривода тормозных механизмов; 20 - выключатель сигна˝лизатора стояночной тормозной системы; 21 - релепрерыватель сигнализатора включения стояночной тормозн˝ой системы; 22 - выключатель света заднего хода; 23 - фонарь заднего хода; 24 - розетка прицепа 24 В; 25 - выключатель сигнализ˝атора блокировки межосевого дифференциала; 26, 28 - блоки сигнализаторов; 27 - выключатель сигнализатора засор˝енности масляного фильтра; I - к выключателю приборов и стартера; II - к указателю температуры охлаждающей жидкости˝; III - к указателю тахометра; IV - к указателю спидометра

Раздел V. Электрооборудование

215





Рис. 325. Электрическая схема системы наружного и внутреннего освещения: 1, 2 - фары противотуманные правая и левая; 3, 11 - фары головного света правая и левая; 4 - плафон вещевого ящ˝ика; 5 - выключатель плафонов; 6 - фонари автопоезда; 7 - выключатель фонарей автопоезда; 8 - реле электродвигателей отопителя; 9, 10 - плафоны кабины левый и правый; 12 - выключатель противотуманных фар; 13 - реле сигналов торможе˝ния; 14 - выключатель электромагнитного клапанаприцепа; 15, 16 - фонари задние правый и левый; 17, 18 - фонари передние правый˝ и левый; 19 - переключатель света комбинированный; 20 - предохранитель 13.3722 (7,5 А); 21 - предохранител˝ь ПР 310 (10 А); 22 - выключатель освещения приборов; 23 - лампа подкапотная; 24 - выключатель аварийной св˝етовой сигнализации; 25 - розетка переносной лампы; 26 - розетка семиконтактная; 27 - указатель давления масла; 28 - ук˝азатель уровня топлива; 29 - спидометр; 30 - тахометр; 31 - указатель температуры охлаждающей жидкости; 32 - ампермет˝р; 33 - манометр; I - к выключателю приборов и стартера

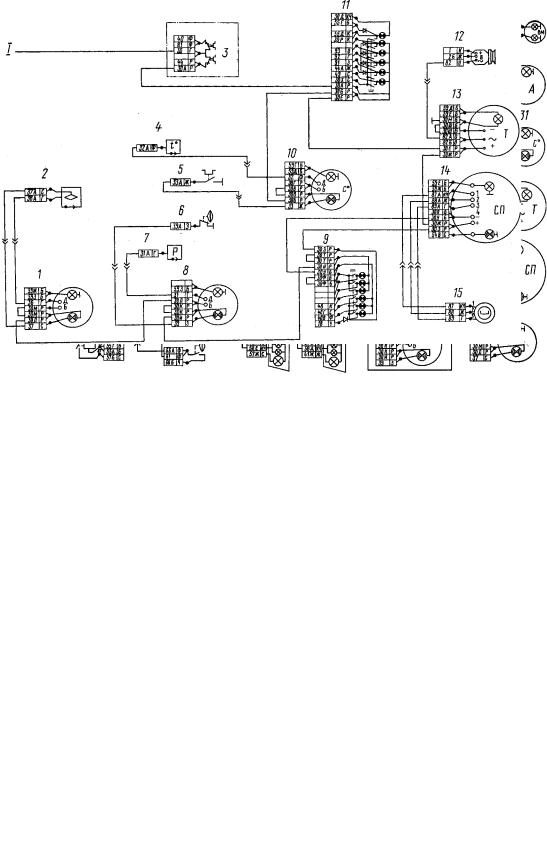

Рис. 326. Электрическая схема системы контрольно-измеритель˝ных приборов:1 - указатель уровня топлива; 2 - датчик указателя уровня топлива; 3 - предохранитель 13.3722 (7,5 А); 4 - датчик˝ указателя температуры охлаждающей жидкости; 5 - датчик перегрева охлаждающей жидкости; 6 - датчик аварийн˝ого давления масла; 7 - датчик указателя давления масла; 8 - указатель давления масла; 9, 11 - блоки контрольных ламп; 10 - ук˝азатель температуры охлаждающей жидкости; 12 - генератор; 13 - тахометр; 14 - спидометр; 15 - датчик спидометра; I - к ˝выключателю приборов и стартера

216

Автомобили КамАЗ





Система отопления предназначена для поддержания оптимального температурного режима в кабине при снижении температуры окружающего воздуха. Электродвигатели 1 (рис. 327) нагнетают воздух, проходящий через радиатор отопителя кабины. При установке электродвигателей обращать внимание на направление вращения их валов.

В системе применяется реверсивный электродвигатель МЭ 250. При подсоединении положительного полюса источника напряжения к красному проводу электродвигателя включается правое вращение, а отрицательного полюса — левое вращение.

Электродвигатели соединены параллельно или последовательно и могут работать в двух режимах. Управление режима осуществляется с помощью клавишного переключателя, расположенного в кабине.

Система звуковой сигнализации включает пневмо- и электрозвуковые сигналы 12 (см. рис. 327), предназначенные для обеспечения безопасности движения, и звуковой сигнал 11 (зуммер), указывающий на аварийное падение давления в контурах пневмопривода тормозных механизмов автомобиля, для внутренней сигнализации в кабине.

Звуковойпневмосигналвключаетсянажатиемкнопки справа на комбинированном переключателе света.

При давлении воздуха и в пневмосистеме 392,3...

686,5 êÏa (4...7 êãñ/ñì2) звук должен быть чистым. Электрозвуковые сигналы 12 расположены под кабиной на передней поперечине рамы и включа- ются перемещением рукоятки комбинированного переключателя вверх; питание сигналов 12 осуществляется через промежуточное реле 13, установ-

ленное на нижней панели приборов.

Сигнал 11 установлен под панелью приборов и включен в цепь сигнализации падения давления в контурах пневмопривода тормозных механизмов. С массой автомобиля сигнал соединен через блок контрольных ламп и датчики падения давления воздуха;

звучит он одновременно с загоранием любой из четырех контрольных ламп, сигнализирующих о снижении давления воздуха в одном из контуров.

Схема системы пуска двигателя приведена на рис. 100. Схемы электрооборудования автомобилей моделей 5320 и 55102 различаются наличием дополнительного электрооборудования механизма подъема платфор-

мы на автомобиле мод. 55102:

двух электромагнитных клапанов подъема и опускания платформы;

электромагнитного клапана распределителя гидросистемы;

электромагнитного клапана коробки отбора мощности;

выключателя коробки отбора мощности;

переключателя распределителя гидросистемы;

переключателя механизма подъема платформы. В отличие от автомобиля мод. 55102 на авто-

мобиле мод. 55111 отсутствуют:

опознавательные фонари автопоезда и их выключатель;

розетка прицепа;

электромагнитный клапан пневматического звукового сигнала;

электромагнитный клапан распределителя гидросистемы и его переключатель.

На автомобиле-тягаче мод. 53212 в отличие от автомобиля мод. 5320 устанавливаются:

плафон освещения спального места (дополнительно);

выключатель приборов и стартера с противоугонным устройством.

На седельном тягаче мод. 5410 по сравнению с автомобилем мод. 5320 установлены дополнительно плафон освещения спального места и фара освещения седельно-сцепного устройства.

Седельный тягач мод. 54112 в отличие от автомобиля мод. 5410 имеет выключатель приборов и

стартера с противоугонным устройством.

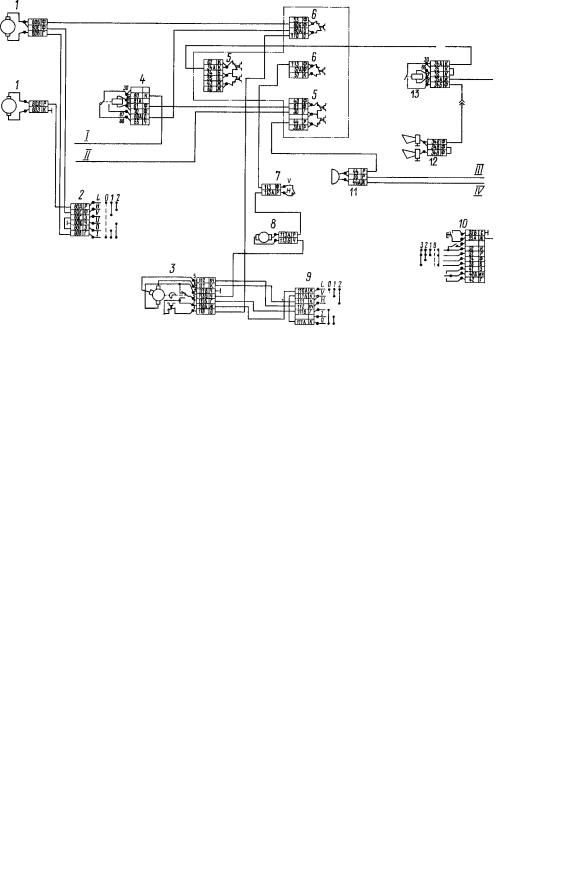

Рис. 327. Электрическая схема систем отопления, звуковой сигнализации и стеклоочистки: 1 - электродвигатель отопителя; 2 - переключатель электродвигателей отопителя; 3 - стеклоочи˝ститель; 4 - реле электродвигателей отопителя; 5 - предохранитель 13.3722 (7,5 А); 6 - предохранитель ПР 310 (10 А); 7 - переключ˝атель стеклоомывателя; 8 - стеклоомыватель, 9 - переключатель стеклоочистителя; 10 - переключатель света˝ комбинированный; 11 - сигнал звуковой (зуммер); 12 - сигналы тональные; 13 - реле звуковых сигналов; I - к выводу AM вы˝ключателя приборов и стартера; II - к выводу КЗ выключателя приборов и стартера; III - к реле сигналов тормож˝ения; IV - к блоку сигнализаторов
