6.Недостающие значения звукоизоляции на среднегеометрических частотах третьоктавных полос определяем графоаналитическим методом по построенным частотным характеристикам.

7.Определяем индекс звукоизоляции каждой ограждающей конструкцией. Для этого рассчитываем сумму неблагоприятных отклонений частотной характеристики ограждающей конструкции от нормативной кривой категории 1 (таблица 3.4, рисунок 3.9).

8.Если сумма неблагоприятных отклонений максимально приближается к 32 дБ, но не превышает эту величину, величина индекса звукоизоляции (Rw) составляет 53 дБ.

Если сумма неблагоприятных отклонений превышает32 дБ, нормативная кривая смещается вниз на целое число децибел так, чтобы сумма неблагоприятных отклонений не превышала указанную величину.

Если сумма неблагоприятных отклонений значительно меньше32 дБ или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вверх на целое число децибел так, чтобы сумма неблагоприятных отклонений от смещенной оценочной кривой максимально приближалась 32к дБ, но не превышала эту величину.

За величину индекса звукоизоляции принимают ординату смещенной вверх или вниз оценочной кривой в третьоктавной полосе со среднегеометрической частотой 500 Гц.

9.Из полученных значений индексов звукоизоляции каждой ограждающей конструкции выбираем наименьший. Он и будет являться индексом звукоизоляции помещения.

10.Сравниваем полученное значение индекса звукоизоляции помещения с нормативным значением в третьоктавной полосе со среднегеометрической частотой 500 Гц для помещений категории 1.

11.Если полученное значение не меньше нормативного, то присваиваем экспериментальному помещению первую категорию, в противном случае понижаем категорию помещения до соответствующего значения.

3.3.3Пример расчета звукоизоляции помещения

Определить индексы изоляции воздушного шума ограждающих конструкций в помещении размерами 3,3 х 6 х 8 м, построить частотные характеристики, определить категорию помещения для конфиденциальных переговоров. Помещение (рисунок 3.10) состоит из следующих конструкций:

-внутренняя железобетонная перегородка толщиной 150 мм;

-внутренняя железобетонная перегородка толщиной150 мм с типовой дверью П-327 с прокладкой из пористой резины(размеры двери –

2,2 х 0,9 м);

-внешняя оштукатуренная кирпичная стена толщиной 250 мм;

60

- внешняя оштукатуренная кирпичная стена толщиной250 мм с окном с двойным остеклением (толщина стекла 4 мм) с воздушным промежутком в 57 мм (размеры окна – 2 х 0,8 м).

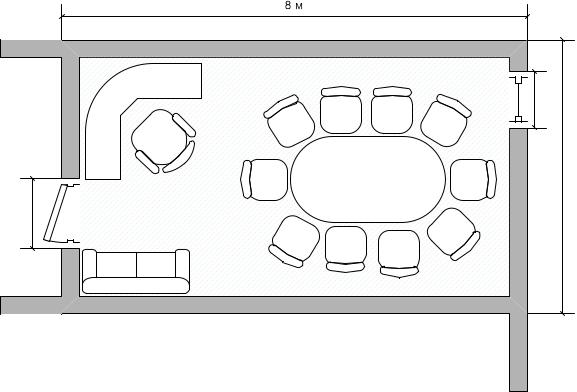

Рисунок 3.10 – Экспериментальное помещение

Звукоизоляцию отдельных ограждающих конструкций рассчитываем графическим методом (см. п. 3.2.1).

Кирпичная стена

fВкирп = 220 Гц;

RВкирп = 39 дБ.

Таблица 3.5 – Звукоизоляция кирпичной стены на средних частотах третьоктавных полос

61

Рисунок 3.11 – Частотная характеристика изоляции воздушного шума кирпичной стены

Расчет индекса звукоизоляции проводится по форме таблицы3.6. Вносим в таблицу значения R оценочной кривой (категория 1) и находим неблагоприятные отклонения расчетной частотной характеристики от оценочной кривой (пункт 3). Средняя величина отклонений должна максимально приближаться к 32 дБ, но не превышать эту величину.

Определим индекс звукоизоляции внешней оштукатуренной кирпичной стены (таблица 3.6). Сумма неблагоприятных отклонений составила 63 дБ, что превышает требуемое значение в 32 дБ. Смещаем оценочную кривую вниз на 4 дБ и находим сумму неблагоприятных отклонений уже от смещенной оценочной кривой. На этот раз она составляет 26 дБ, что максимально приближается к 32 дБ. За величину индекса изоляции принимаем значение смещенной оценочной кривой в 1/3-октавной полосе 500 Гц, т. е. Rк = 49 дБ.

62

Таблица 3.6 – Определение индекса звукоизоляции внешней оштукатуренной кирпичной стены

Железобетонная стена.

fВкирп = 250 Гц;

RВкирп = 43 дБ.

Таблица 3.7 – Звукоизоляция железобетонной стены на средних частотах третьоктавных полос

63

Рисунок 3.12 – Частотная характеристика изоляции воздушного шума железобетонной стены

Расчет индекса звукоизоляции проводится по форме таблицы3.8. Вносим в таблицу значения R оценочной кривой (категория 1) и находим неблагоприятные отклонения расчетной частотной характеристики от оценочной кривой (пункт 3). Средняя величина отклонений должна максимально приближаться к 32 дБ, но не превышать эту величину.

Определим индекс звукоизоляции внутренней железобетонной перегородки (таблица 3.8). Сумма неблагоприятных отклонений составила 33 дБ, что превышает требуемое значение в 32 дБ. Смещаем оценочную кривую вниз на 1 дБ и находим сумму неблагоприятных отклонений уже от смещенной оценочной кривой. На этот раз она составляет 26 дБ, что максимально приближается к 32 дБ и не превышает эту величину. За величину индекса изоляции принимаем значение смещенной оценочной кривой в1/3-октавной полосе 500 Гц, то есть

Rк = 52 дБ.

64

Таблица 3.8 – Определение индекса звукоизоляции внутренней железобетонной перегородки

4Сумма отклонений

7Сумма отклонений

Звукоизоляцию оконных проемов и дверей берем из справочника(Приложения В-Д).

По формуле (3.11) рассчитываем звукоизоляцию ограждающих конструкций, состоящих из двух частей с разной звукоизоляцией: железобетонная перегородка с типовой дверью -327,П внешняя кирпичная стена с окном с двойным остеклением. Рассчитанные данные заносим в таблицу 3.9.

65

в

г

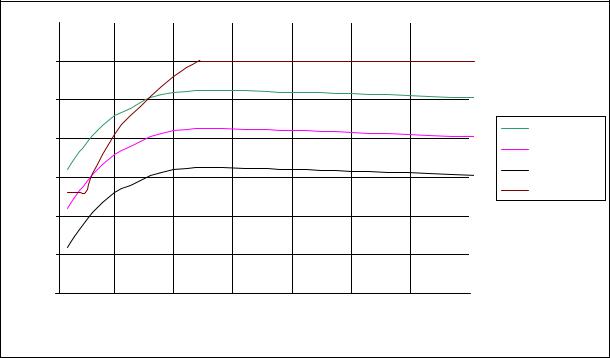

Рисунок 3.10 – Расчетные частотные характеристики:

а– частотная характеристика звукоизоляции внешней оштукатуренной кирпичной стены; б – частотная характеристика звукоизоляции внутренней железобетонной перегородки;

в– частотная характеристика звукоизоляции внешней оштукатуренной кирпичной стены с

окном; г – частотная характеристика звукоизоляции внутренней железобетонной перегородки с дверью

68

Расчет индекса звукоизоляции проводится по форме таблицы3.8. Вносим в таблицу значения R оценочной кривой (категория 1) и находим неблагоприятные отклонения расчетной частотной характеристики от оценочной кривой (пункт 3). Средняя величина отклонений должна максимально приближаться к 32 дБ, но не превышать эту величину.

Определим индекс звукоизоляции внешней оштукатуренной кирпичной стены (таблица 3.10). Сумма неблагоприятных отклонений составила 43 дБ, что превышает требуемое значение в 32 дБ. Смещаем оценочную кривую вниз на 1 дБ и находим сумму неблагоприятных отклонений уже от смещенной оценочной кривой. На этот раз она составляет 32 дБ, что максимально приближается к 32 дБ. За величину индекса изоляции принимаем значение смещенной оценочной кривой в 1/3-октавной полосе 500 Гц, т. е. Rк = 52 дБ.

Аналогично рассчитываем индекс звукоизоляции для остальных ограждений (таблица 3.11–3.13).

Таблица 3.10 – Определение индекса звукоизоляции внешней оштукатуренной кирпичной стены

4Сумма отклонений

7Сумма отклонений

69

Таблица 3.11 – Определение индекса звукоизоляции внутренней железобетонной перегородки

4Сумма отклонений

7Сумма отклонений

70

Таблица 3.12 – Определение индекса звукоизоляции внешней оштукатуренной кирпичной стены с окном
