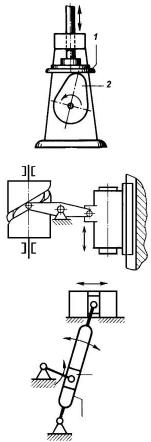

Кулачковый механизм с плоским кулачком
Кулачковый механизм с цилиндрическим кулачком
Кривошипно-кулисные механизмы
Устройства для малых перемещений
Механизмы периодических движений
Механизмы периодических движений используют в кинематических цепях, которые обеспечивают приведение в движение исполнительных органов и вспомогательных механизмов, выполняющих периодические перемещения в рабочем цикле станка. Задачей таких механизмов является преобразование непрерывных движений в периодические вращательные или поступательные с заданными частотой н амплитудой.
Помимо кулачковых и кривошипно-кулисных механизмов в станках применяют храповые и мальтийские механизмы.
Храповые механизмы применяют на поперечно- и продольно-строгальных станках для выполнения движения подачи, на шлифовальных — для перемещения шлифовального круга и механизма правки.
Рис. Храповой механизм: 1 – поворотный рычаг; 2 – храповое колесо; 3 – собачка; 4 – вал;
5 – ограничитель;
6 – шатун.
Мальтийские механизмы используют для периодического поворота на постоянный угол устройств станка, несущих инструменты и заготовки (револьверные головки, шпиндельные блоки токарных автоматов, многопозиционные столы агрегатных станков…).
Рис. Мальтийский механизм: 1 – палец; 2 – водило;
3 – фиксирующий сегмент;
4 – мальтийский крест.
Задай себе вопрос и сам на него ответь
Муфты
Муфты служат для постоянного или периодического соединения двух соосных валов и для передачи при этом вращения от одного вала другому.
Название. Схема муфты |
Особенности конструкции |
Втулочная |
|
|
Жесткая постоянная соединительная муфта |
Втулочно-пальцевая
Постоянная упруго-компенсирующая муфта
С резиновой оболочкой
Постоянная упруго-компенсирующая муфта
Зубчатая
Постоянная компенсирующая муфта
Крестовая
Постоянная компенсирующая муфта
Кардан
Постоянная компенсирующая муфта
Кулачковая
Управляемая сцепная муфта. Переключение производят в состоянии покоя
Зубчатая сцепная
Управляемая сцепная муфта. Переключение производят в состоянии покоя
Электромагнитная порошковая
Управляемая сцепная муфта. Переключение можно производить при вращении валов
Многодисковая
Фрикционная муфта. Переключение можно производить при вращении валов. Выполняет функцию предохранительной муфты
Конусная
Фрикционная муфта. Переключение можно производить при вращении валов. Выполняет функцию предохранительной муфты
Срезная предохранительная
Предохранительная муфта. Разрушаемый элемент рассчитывается на определенную нагрузку
Шариковая предохранительная
Предохранительная муфта. Передаваемый крутящий момент настраивают пружинами
Обгонная
Предохранительная муфта. Позволяет складывать два вращательных движения на одной оси.
Реверсивные механизмы
Реверс – изменение направления движения.
Направление движения в механизмах станков можно изменять с помощью различных механических, электрических и гидравлических устройств. Наиболее часто в станках применяют реверсивные механизмы с цилиндрическими и коническими колесами (рис.).
а) б)
Рис. Реверсивные механизмы: а – с цилиндрическими колесами; б – с коническими колесами
Механизмы и устройства управления
Механизмы и устройства управления станками обеспечивают изменение режимов работы, включение и выключение движений, проведение наладок.
В станках с ручным управлением удобны однорычажные системы переключения (рис.)
а)
б)
в)
Рис. Однорычажные системы переключения блоков зубатых колес: а) с приводом зубчатое колесо – рейка; б) с приводом от рукоятки; в) ) с приводом от цилиндрического кулачка.
