Форматы команд эвм

В команде, как правило, содержатся не сами операнды, а информация объект адресах ячеек памяти или регистрах, в которых они находятся. Код команды можно представить состоящим из нескольких полей, каждое из которых имеет свое функциональное назначение.

В общем случае команда состоит из:

• операционной части (содержит код операции);

• адресной части (содержит адресную информацию о местонахождении обрабатываемых данных и месте хранения результатов).

В свою очередь, эти части, что особенно характерно для адресной части, могут состоять из нескольких полей.

Структура команды определяется составом, назначением и расположением полей в коде.

Форматом команды называется заранее оговоренная структура полей ее кода с разметкой номеров разрядов (бит), определяющих границы отдельных полей команды, или с указанием числа разрядов (бит) в определенных полях, позволяющая ЭВМ распознавать составные части кода.

Пример формата команды процессора i486.

mod r/m - спецификатор режима адресации;

r/m - регистр памяти;

SS - масштабный множитель для режима масштабирования индексной адресации;

КОП - код операции;

index - определяет индексный регистр;

base - определяет базовый регистр.

Важной и сложной проблемой при проектировании ЭВМ является выбор структуры и форматов команды, т.е. ее длины, назначения и размерности отдельных ее полей. Естественно стремление разместить в команде в возможно более полной форме информацию о предписываемой командой операции. Однако в условиях, когда в современных ЭВМ значительно возросло число выполняемых различных операций и соответственно команд (в компьютерах с CISC-архитектурой более 200 команд) и значительно увеличилась емкость адресуемой основной памяти (32, 64 Мб), это приводит к недопустимо большой длине формата команды.

Вместе с тем, для упрощения аппаратуры и повышения быстродействия ЭВМ длина формата команды должна быть по возможности короче, укладываться в машинное слово или полуслово. Решение проблемы выбора формата команды значительно усложняется в микропроцессорах, работающих с коротким словом.

Проследим изменения классических структур команд.

Чтобы команда содержала в явном виде всю необходимую информацию о задаваемой операции, она должна, как это показано на рис. 3.1 (б), содержать следующую информацию: А1, А2 - адреса операндов, А3 - адрес результата, А4 - адрес следующей команды (принудительная адресация команд).

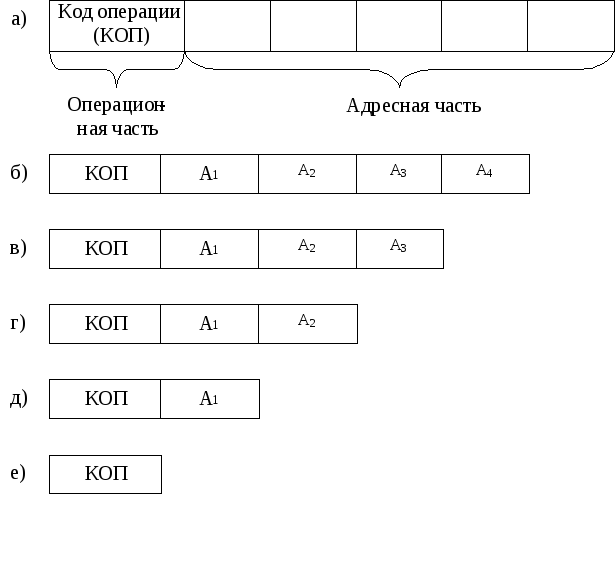

Рис. 3.1. Структуры команд: а) обобщенная, б) четырехадресная, в) трехадресная, г) двухадресная, д) одноадресная, е)безадресная

Такая структура приводит к большей длине команды и неприемлема для прямой адресации операндов основной памяти. В компьютерах с RISC-архитектурой четырехадресные команды используются для адресации операндов, хранящихся в регистровой памяти процессора.

Можно установить, как это принято для большинства машин, что после выполнения данной команды, расположенной по адресу К (и занимающей L ячеек), выполняется команда из (K+L)-ой ячейки. Такой порядок выборки команды называется естественным. Он нарушается только специальными командами (передачи управления). В таком случае отпадает необходимость указывать в команде в явном виде адрес следующей команды.

В трехадресной команде (рис. 3.1, в) первый и второй адреса указывают ячейки памяти, в которых расположены операнды, а третий определяет ячейку, в которую помещается результат операции.

Можно условиться, что результат операции всегда помещается на место одного из операндов, например первого. Получим двухадресную команду (рис. 3.1, г), т.е. для результата используется подразумеваемый адрес.

В одноадресной команде (рис. 3.1, д) подразумеваемые адреса имеют уже и результат операции и один из операндов. Один из операндов указывается адресом в команде, в качестве второго используется содержимое регистра процессора, называемого в этом случае регистром результата или аккумулятором. Результат операции записывается в тот же регистр.

Наконец, в некоторых случаях возможно использование безадресных команд (рис. 3.1, е), когда подразумеваются адреса обоих операндов и результата операции, например, при работе со стековой памятью.

С точки зрения программиста, наиболее естественны и удобны трехадресные команды. Обычно в ЭВМ используется несколько структур и форматов команд разной длины. Приведенные на рис. 3.1. структуры команд достаточно схематичны. В действительности адресные поля команд большей частью содержат не сами адреса, а только информацию, позволяющую определить действительные (исполнительные) адреса операндов в соответствии с используемыми в командах способами адресации.
