Рисунок 2.3 – Левый участок диаграммы железо-углерод с кривыми охлаждения сталей
41
Рисунок 2.4 – Правый участок диаграммы железо-углерод с кривыми охлаждения чугунов
Сплав IV (3,0 % С) – представляет доэвтектические белые чугуны. Пер-
вичная кристаллизация (от точки 1 до точки 2) у этого сплава происходит с об-
разованием аустенита с максимальным содержанием углерода из жидкой фазы.
Так как аустенит может растворить максимум 2,14 % С при температуре
1147 0С, а жидкая фаза содержит большее количество углерода (3,0 %), то при кристаллизации изменяется химический состав жидкой фазы – возрастает количество углерода (L3,0 → A2,14+L'4,3). Далее при температуре 1147 0С (точка 2) жидкость с эвтектическим составом превращается в ледебурит (L'4,3 → Л(А2,14+ЦI)). Затем при охлаждении от точки 2 до точки 3 происходит выделение углерода из аустенита с образованием цементита вторичного также, как для заэвтектоидных сталей (А2,14 → А'0,8+ЦII), а при температуре 727 0C (точка 3) из аустенита образуется перлит (А'0,8 → П(Ф+ЦII)). Ниже точки 3 про-
исходит физическое охлаждение структуры, состоящей из перлита, ледебурита и цементита вторичного.
Сплав V (4,3 % С) является эвтектическим белым чугуном – самым лег-
коплавким сплавом. До температуры 1147 0С жидкость физически охлаждается,
затем образуется ледебурит. Далее между точками 1 и 2 фазовые превращения происходят также, как у предыдущего сплава в интервале температур от 1147
до 727 0С. Окончательной структурой данного сплава является ледебурит, со-
стоящий из перлита и цементита, который ниже точки 2 физически охлаждает-
ся.
Сплав VI (5,0 % С) – типичный представитель заэвтектических белых чугунов. При первичной кристаллизации вместо аустенита у этого сплава выде-
ляется цементит первичный, следовательно концентрация углерода в жидком растворе уменьшается (L5,0 → ЦI+L'4,3). Затем при температуре 1147 0С (точка 2)
происходит образование ледебурита. Далее, как указано выше, из аустенита об-
разуется цементит вторичный, а затем перлит. Конечной структурой данного сплава является ледебурит и цементит первичный.
42
6 ХАРАКТЕРИСТИКА УГЛЕРОДИСТЫХ СТАЛЕЙ И ЧУГУНОВ
Углеродистые стали являются самыми распространенными сплавами,
используемыми в промышленности, так как они хорошо поддаются пластиче-
ской деформации в холодном и горячем состоянии, являются прочными и дос-
таточно твердыми. Они по назначению делятся на конструкционные и инстру-
ментальные, а по количеству в них углерода на низкоуглеродистые, среднеуг-
леродистые и высокоуглеродистые. На рис. 2.5 представлен характер изменения основных механических свойств углеродистых сталей в зависимости от содер-
жания углерода.
Низкоуглеродистые конструкционные стали (от 0,02
до 0,3 % С) широко используют-
ся для изготовления неответст-
венных деталей машин и метал-
локонструкций, так как они имеют высокую пластичность,
но невысокую твердость и проч-
ность.
Среднеуглеродистые конструкционные стали (от 0,3 до
0,7 % С) используются для изго-
товления ответственных деталей машин и конструкций, потому что они имеют более высокую твердость и прочность, чем низ-
коуглеродистые стали, но в тоже время более низкую пластич-
ность (обрабатываются давлени-
ем, в основном, в горячем со-
стоянии).
НВ – твердость по Бринеллю;
В – временный предел прочности при
растяжении; – относительное удлинение
Рисунок 2.5 – Влияние углерода на механические свойства углеродистых сталей
43
Высокоуглеродистые инструментальные стали (от 0,7 до 1,4 % С)
применяются для изготовления инструментов, так как обладают наибольшей прочностью и твердостью. Стали с большим количество углерода практически не используются в промышленности из-за повышения хрупкости и снижения
прочности.
Наряду со сталями в современном машиностроении широко применяются
чугуны, которые дешевле стали и имеют лучшие литейные свойства. В зависи-
мости от состоянии углерода различают чугуны белые, в которых весь углерод находится в связанном состоянии в виде карбида (цементита), и серые, в кото-
рых углерод в значительной степени или полностью находится в свободном со-
стоянии (в форме графита).
Белые чугуны (БЧ) (весь углерод находится в форме цементита) – полу-
чили название по виду излома, который имеет матово-белый цвет. Они облада-
ют высокой твердостью и хрупкостью, поэтому практически не поддаются ме-
ханической обработке и не применяются для изготовления деталей машин.
Серые чугуны (значительная часть углерода находится в форме графита)
– также названы по виду излома, который имеет серый цвет. Количество, фор-
мы и размеры графита в этом чугуне изменяются в широких пределах.
Графит в чугунах может образовываться непосредственно при кристалли-
зации и при так называемой графитизации – образование графита из цементита.
Цементит является неустойчивым |
|
химическим соединением и при |
|
определенных условиях распада- |
|
ется с образованием аустенита и |
|
графита или феррита и графита |
|
(рис. 2.6). Для осуществления |
|
этого процесса требуется диффу- |
|
зия углерода к местам кристалли- |
Рисунок 2.6 – Схема образования структур |
|
|
зации графита и самодиффузия |
при графитизации чугуна |
44
железа от этих мест. При комнатной температуре этот процесс практически не протекает, но с повышением температуры резко ускоряется.
По строению металлической основы серые чугуны разделяют на перлит-
ный (структура – перлит с включениями графита), ферритно-перлитный
(структура – феррит + перлит с включениями графита) и ферритный (структу-
ра – феррит и включения графита). Чем больше углерода находится в металли-
ческой основе (в форме цементита), тем данный чугун будет тверже: феррит-
ный – 150 НВ, ферритно-перлитный – 200 НВ, перлитный – 250 НВ. Таким об-
разом серые чугуны отличаются от сталей тем, что в своей металлической ос-
нове (как у сталей) содержат включения графита.
По форме графита серые чугуны делят на ковкий, серый, серый вермику-
лярный и высокопрочный.
Ковкий чугун (КЧ) – содержит хлопьевидный графит, т.е. включения графита в микроструктуре выглядят в форме хлопьев. Такой графит получается в результате отжига белого чугуна и еще называется углеродом отжига. Ковкий чугун имеет достаточно высокое относительное удлинение от 2 до 12 %, твер-
дость от 163 до 270 НВ и предел прочности при растяжении от 300 до 615 МПа.
Широкое применение получил для изготовления различных картеров, корпусов и т.п.
Серый чугун (СЧ) – содержит пластинчатый графит (в форме пластин),
который получается при медленном охлаждении сплава с большим содержани-
ем кремния (от 3 до 5 %). Имеет твердость от 180 до 300 НВ, предел прочности при растяжении от 250 до 450 МПа, относительное удлинение 0 %. Судя по свойствам серый чугун практически не передает механические колебания, что широко используется в промышленности. Из него изготавливают станины станков, корпуса редукторов и различных механизмом, где происходит значи-
тельное звукообразование. Также, в следствии того, что графит является твер-
дой смазкой, серый чугун применяют как антифрикционный материал для изго-
товления втулок и подшипников скольжения.
45
Серый вермикулярный чугун получил свое название из-за того, что со-
держит вермикулярный графит. Свойства данного чугуна почти не отличаются
от серого.
Высокопрочный чугун (ВЧ) содержит шаровидный графит, который вы-
плавляется с присадкой магния (или церия). Он применяется для изготовления ответственных деталей (коленчатые и распределительные валы), так как его предел прочности при растяжении составляет от 450 до 1000 МПа, относитель-
ное удлинение от 2 до 5 %, а твердость от 160 до 300 НВ.
7 СХЕМЫ МИКРОСТРУКТУР УГЛЕРОДИСТЫХ СТАЛЕЙ,
БЕЛОГО, СЕРОГО, КОВКОГО И ВЫСОКОПРОЧНОГО ЧУГУНОВ.
Углеродистые стали могут иметь следующие микроструктуры (рис. 2.7):
–доэвтектоидные состоят из феррита (светлые зерна) и перлита (темные зерна), причем чем больше углерода, тем больше количество перлита;
–эвтектоидная состоит только из перлита;
–заэвтектоидные состоят из перлита (темные зерна) и цементита вторич-
ного (светлые прожилки между зернами).

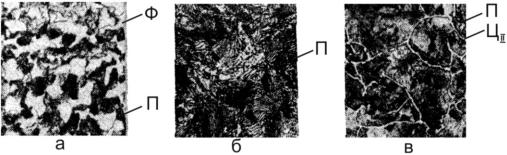

а – 0,5 % С; б – 0,8 % С; в – 1,2 % С
Рисунок 2.7 – Микроструктуры углеродистых сталей
Особенностью структуры белых чугунов является наличие ледебурита,
который под микроскопом выглядит как темные мелкие вкрапления (перлит) на светлом фоне (цементит). Белые чугуны имеют следующие микроструктуры
(рис. 2.8):
– доэвтектические содержат ледебурит, перлит (крупные темные зерна) и
цементит вторичный (светлые прожилки около перлита);
46
–эвтектический состоит только из ледебурита;
–заэвтектические содержат ледебурит и первичный цементит (светлые иглы на фоне ледебурита).
а – 3,0 % С; б – 4,3 % С; в – 5,0 % С
Рисунок 2.8 – Микроструктуры белых чугунов
Микроструктуры серых чугунов представлены на рис. 2.9. Они различа-
ются формой графита: в сером чугуне – пластинчатый графит (ПГ); в высоко-
прочном – шаровидный графит (ШГ); в ковком – хлопьевидный графит (ХГ); в
вермикулярном сером – вермикулярный графит (ВГ).
а– серый чугун; б – высокопрочный чугун; в – ковкий чугун;
г– вермикулярный серый чугун
Рисунок 2.9 – Микроструктуры серых чугунов
47
8 ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ Каждый студент выполняет индивидуальное задание по указанному пре-
подавателем варианту. Согласно варианту известно содержание углерода в же-
лезоуглеродистом сплаве (табл. 2.2).
Таблица 2.2 – Варианты индивидуальных заданий к лабораторной работе «Изучение диаграммы сплавов железо-углерод»
Номер варианта |
% С |
Номер варианта |
% С |
1 |
0,9 |
16 |
1,9 |
2 |
6,0 |
17 |
2,7 |
3 |
1,7 |
18 |
5,7 |
4 |
2,5 |
19 |
1,1 |
5 |
0,6 |
20 |
2,0 |
6 |
5,5 |
21 |
4,9 |
7 |
0,7 |
22 |
3,3 |
8 |
1,4 |
23 |
1,5 |
9 |
4,5 |
24 |
0,4 |
10 |
3,5 |
25 |
6,2 |
11 |
1,8 |
26 |
3,7 |
12 |
4,7 |
27 |
1,3 |
13 |
5,8 |
28 |
0,3 |
14 |
1,0 |
29 |
4,1 |
15 |
4,0 |
30 |
5,4 |
Пользуясь диаграммой железо-углерод, получить и обосновать ответы на следующие вопросы задания:
1 Определить название сплава по положению на диаграмме железо-
углерод.
2 Построить кривые охлаждения и нагревания сплава в интервале темпе-
ратур 1600…0 0С с указанием фазовых превращений, происходящих в сплаве,
методом условной записи.
3 Пользуясь правилом фаз, определить степень свободы системы для раз-
личных интервалов температур с учетом происходящих в сплаве фазовых пре-
вращений.
4 Пользуясь правилом отрезков, определить химический состав фаз и их количественное соотношение (в процентах) в произвольной точке температур-
ного интервала первичной кристаллизации.
48
5 Зарисовать схему микроструктуры сплава при комнатной температуре и указать характеристики его механических свойств (твердость, предел прочности, относительное удлинение).
Пример выполнения индивидуального задания
Вариант №0 Содержание углерода в сплаве 3 %.
1 Судя по содержанию углерода данный сплав является чугуном доэвтектическим.
2Вычертим диаграмму железо-углерод в масштабе, построим кривые охлаждения и нагревания сплава, содержащего 3 % С, а также построим каноду и найдем химический состав фаз в произвольной точке первичной кристаллизации сплава (рис. 2.10).
3Пользуясь правилом фаз определим степень свободы системы для различных интервалов температур. По правилу фаз С=К-Ф+1, следовательно:
– в интервале температур от точки 0 до точки 1 – С=2-1+1=2;
–в интервале температур от точки 1 до точки 2 – С=2-2+1=1;
–при температуре точки 2 – С=2-3+1=0;
–в интервале температур от точки 2 до точки 3 – С=2-2+1=1;
–при температуре точки 3 – С=2-3+1=0;
–в интервале температур от точки 3 до точки 4 – С=2-2+1=1.
4 В произвольной точке интервала первичной кристаллизации k сплав, как следует из диаграммы железо-углерод (рис. 2.10), состоит из двух фаз: L3,5 и
A1,4. Определим количественное соотношение этих фаз в процентах:
QL |
|
ak |
100% |
3,0 1,4 |
100% |
1,6 |
|
100% 76,2% ; |
||
|
|
|
|
|
||||||
ab |
3,5 1,4 |
|
2,1 |
|||||||
3 , 5 |
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
QA |
|
kb |
100% |
3,5 3,0 |
100% |
0,5 |
100% 23,8% . |
||
|
|
|
|
||||||
ab |
3,5 1,4 |
2,1 |
|||||||
1, 4 |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
