6.3. Схемы включения биполярного транзистора и их основные параметры
Из рис. 6.2 видно, что транзистор включён выводом базы к общей точке источников питания. Можно к такой точке подключить также эмиттер или коллектор. По этому принципу различают схемы включения транзисторов: с общей базой (ОБ), с общим эмиттером (ОЭ) и общим коллектором (ОК).
В зависимости от схемы включения транзистора изменяются его параметры: коэффициент передачи по току KI, коэффициент передачи по напряжению в режиме нагрузкиKU, входноеrвхи выходноеrвыхсопротивление, сдвиг фазы усиливаемого сигнала. В табл. 6.1 представлены схемы включения транзистора и их основные параметры.

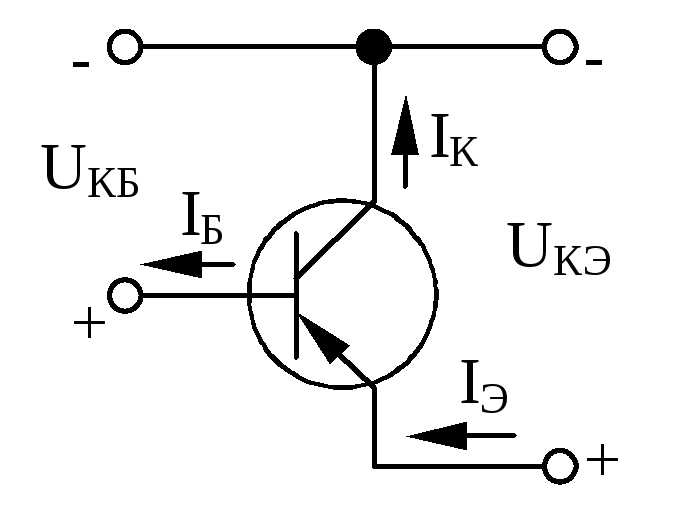

Таблица 6.1
Схемы включения биполярного транзистора и их основные параметры
Параметр |
Схема ОБ |
Схема ОЭ |
Схема ОК |
KI |
1 |
|
+1 |
KU |
10…200 |
10…100 |
1 |
rвх |
1…100 Ом |
100…1000 Ом |
Rн (+1) |
rвых |
105106 Ом |
104105 Ом |
10…100 |
|
0 |
180 |
0 |
6.4. Режимы работы транзистора
Полярность напряжений и направление токов на схемах в табл. 6.1 справедливы для нормального активного режимаработы транзистора. В этом режиме переход эмиттер-база открыт, а переход коллектор-база закрыт.
Различают ещё три режима работы транзистора: режим отсечки, режим насыщения и инверсный режим.
В режиме отсечкиоба перехода транзистора закрыты. Для перевода транзистора в этот режим изменяют полярность напряженияUЭБ, подключая минус к эмиттеру, а плюс – к базе. Через закрытые переходы протекают только малые обратные токиIэ0иIк0. Эти токи создаются не основными носителями зарядов, а величина токов практически не зависит от напряженийUЭБиUКБ.
В режиме насыщенияоба перехода транзистора открыты. Для перевода транзистора в этот режим изменяют полярность напряженияUКБ, подключая плюс к коллектору, а минус – к базе. Напряжение на открытых переходах составляет 0,1…0,6 В. Не основные носители зарядов могут проходить через базу в обоих направлениях, а конкретное направление тока зависит от соотношенияUЭБиUКБ.
В инверсном режимепереход эмиттер-база закрыт, а переход коллектор-база открыт. Для перевода транзистора в инверсный режим одновременно изменяют полярность источников питанияUЭБиUКБ. Поскольку конструкция современных транзисторов несимметрична (толщина области коллектора больше толщины области эмиттера), на закрытый переход эмиттер-база нельзя подавать большое напряжение. ОбычноUЭБ5 В. В таком режиме коэффициенты передачи тока транзистора уменьшаются, поэтому инверсный режим в современной схемотехнике практически не используется.
Следует отметить, что зависимость тока коллектора от тока базы в схеме ОЭ и от тока эмиттера в схеме ОБ с учётом обратного тока закрытого коллекторного перехода Iк0отличается от основного уравнения токов транзистора (6.1) и определяются формулами:
для схемы ОЭ Iк=(Iб+Iк0); (6.5)
для схемы ОБ Iк=Iэ+Iк0,
где Iк0 – обратный ток перехода база-коллектор при токе Iэ = 0.
Рассмотрим пример, в котором учитывается эта зависимость.
Пример расчёта токов транзистора в нормальном активном режиме
Коэффициент передачи тока базы транзистора = 50, обратный ток перехода коллектор-база Iк0 = 10 мкА. Рассчитать токи Iк, Iэ, Iб при включении по схеме ОБ и ОЭ, если ток коллектора был одинаковый в обеих схемах, а соотношение токов Iэ = 55Iб. Как изменится ток эмиттера в схеме ОЭ при изменении тока базы на 50 мкА?
Решение. Воспользуемся формулами (6.4) и (6.5).
В соответствии с условиями задачи можно записать:
;
Iк = (Iб + Iк0) = 50 (Iб + 10);
Iк=Iэ+Iк0= 0,9855Iб+ 10;
или Iк = 50Iб + 500;
Iк= 54Iб+ 10.
Решая эту систему относительно тока базы, находим 4Iб = 490 мкА или Iб = 0,122 мА. Ток эмиттера в схеме ОБ Iэ = 55Iб = 6,7 мА. Ток коллектора можно найти по любому уравнению Iк = (Iб + Iк0) = 50 (0,122 + 10) = 6,6 мА.
При изменении тока базы на Iб = 50 мкА ток коллектора изменится на
Iк = Iб = 5050 = 2500 мкА = 2,5 мА;
а изменение тока эмиттера равно сумме изменений этих токов
Iэ = Iк + Iб = 2,55 мА.
Более подробные сведения о расчётах токов транзисторов приведены в литературе [20, 22].
Контрольные вопросы
1. Чем отличаются полевые и биполярные транзисторы?
2. По каким параметрам классифицируются биполярные транзисторы?
3. Расшифруйте обозначение КТ315А, ГТ404Б.
4. Нарисуйте схемы включения ОБ и ОЭ биполярного транзистора структуры p-n-p, работающего в нормальном активном режиме. Укажите полярность питающих напряжений и направление токов.
5. Нарисуйте схемы включения ОБ и ОЭ биполярного транзистора структуры n-p-n, работающего в нормальном активном режиме. Укажите полярность питающих напряжений и направление токов. В чём отличие от аналогичных схем транзистора структуры p-n-p?
6. Охарактеризуйте состояние переходов транзистора (открыт, закрыт) в режимах отсечки, насыщения и инверсном.
7. Как влияет обратный ток закрытого коллекторного перехода на величину коэффициентов передачи тока эмиттера и тока базы транзистора? Отличаются ли значение коэффициентов А и , В ии почему?
