8.5 Построение линии пересечения двух поверхностей

^{Для решения задач на построение линии пересечения двух поверхностей общего положения в качестве вспомогательной поверхности (посредник), следует выбирать такие, которые пересекали бы заданные по наиболее простым для построения линиям – прямым или окружностям.}

^{В качестве вспомогательных поверхностей (посредников) наиболее часто используются секущие плоскости и сферические поверхности.}

^{Прежде чем решить вопрос, какие вспомогательные поверхности следует выбрать необходимо, выяснить, не занимает ли одна из пересекающихся поверхностей проецирующее положение, т.к. в данном случае решение поставленной задачи значительно упрощается. Это происходит из-за того, что одна из проекций линии пересечения будет совпадать с главной проекцией проецирующей поверхности. Поэтому решение сводится к определению недостающей проекции линии, принадлежащей заданным поверхностям из условия принадлежности.}

^{Пример решение задач:}

^{Задача. Построить линию пересечения пирамиды и призмы (рисунок 69)}

^{1. Заданы многогранники. Все ребра призмы пересекают грани пирамиды. Имеем случай проницания. Призма занимает профильно-проецирующее положение.}

^{2. Так как призма перпендикулярна П3, то профильная проекция линии пересечения заданных многогранников совпадает с профильной проекцией призмы.}

^{3. Линия пересечения распалась на две замкнутые ломаные линии: пространственную 1-6-8-9-4-3-1 и плоскую 2-5-10-7-2. Фронтальная и горизонтальная проекция линии пересечения построена из условия принадлежности пирамиды.}

^{4. Отрезки прямых соединены с учетом видимости. Видимыми считаются те участки ломаной, которые являются линией пересечения двух видимых граней многогранника и наоборот.}

^{Рисунок 69 – Пересечение пирамиды и призмы}

^{Задача. Построить проекции линии пересечения конуса и треугольной призмы (рисунок 70).}

1. ^{Линия состоит из совокупности дуги окружности, части гиперболы и части эллипса.}

^{2. Так как призма фронтально-проецирующая, то фронтальная проекция линии пересечения совпадает с фронтальной проекцией призмы.}

^{3. Горизонтальная и профильная проекции линии пересечения построены из условия принадлежности конусу.}

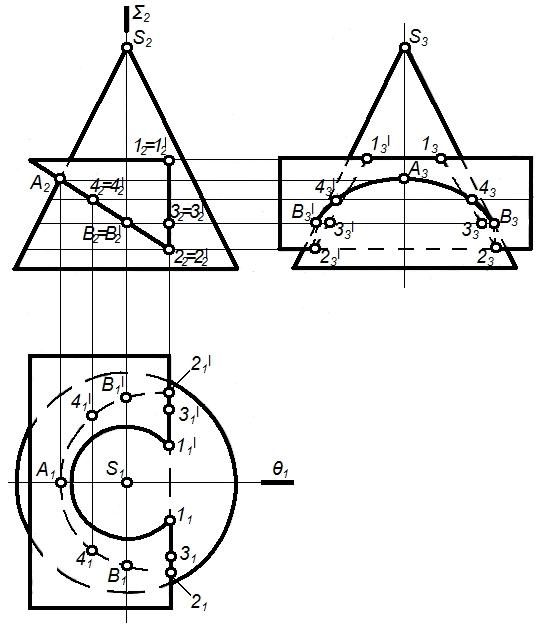

^{Рисунок 70 – Пересечение конуса и призмы}

^{Задача. Построить линию пересечения конуса и цилиндра (рисунок 71)}

^{1. Заданы кривые поверхности. Случай врезки. Цилиндр занимает фронтально-проецирующее положение}

^{2. Линия пересечения – пространственная замкнутая кривая}

^{3. Так как цилиндр занимает фронтально-проецирующее положение, то фронтальная проекция линии пересечения заданных поверхностей совпадает с фронтальной проекцией цилиндра, а горизонтальная проекция строится по принадлежности конусу.}

^{Рисунок 71 – Пересечение конуса и цилиндра}

^{4. Опорные точки: А, С, С– экстремальные. А – высшая точка, С, С- низшие,D,D– очерковые (точки смены видимости на П1). Точки 1, 1и 2, 2– очерковые относительно П3. Точки 3, 3– точки касания образующих конуса и цилиндра. Остальные точки – промежуточные.}

^{5. Соединив полученные точки плавной кривой с учетом видимости, получим горизонтальную проекцию линии перемещения заданных поверхностей.}
