3.6.1.3. Трехпозиционный изолир
Для увеличения производительности аналитические весы со встроенными гирями до предельной нагрузки оборудуются, как правило, трехпозиционными изолирами.
В положении «Закрыто» – изолир отделяет призмы от подушек и снимает серьги с коромысла.
В положении «Полуоткрыто» – изолир опускает серьги на призмы коромысла, а коромысло на опорную подушку. Однако концевые упоры ограничивают колебания коромысла в пределах 25% шкалы. При этом положении изолира производится грубое уравновешивание путем механического наложения встроенных гирь. Защищая призмы коромысла от большого износа, такая конструкция изолира позволяет производить предварительное и окончательное взвешивание на одних весах.
В положении «Открыто» – упоры изолира отходят на значительное расстояние, допуская колебания коромысла в пределах всей шкалы.
3.6.2. Установка весов
Установка весов начинается с выбора помещения и организации рабочего места оператора. Помещение для установки весов классов 1 и 2 (1-го и 2-го разрядов) должно состоять из двух комнат – весовой и препараторской.
Помещение весовой лаборатории должно быть сухим, светлым, желательно, чтобы оно было расположено на первом этаже и выходило на северную сторону.
В весовой комнате должна поддерживаться постоянная температура 2010С. В ней не должно быть заметных движений воздуха. Окна закрыты плотной неворсистой тканью или жалюзийными решетками. Помещение оборудовано термометром и психрометром. В весовой комнате запрещено хранить пробирки, бюретки, колбы или банки с химикалиями – они должны находиться в вытяжном шкафу препараторской комнаты.
В
есы
должны устанавливаться или на специальном
виброизолирующем фундаменте, не связанном
с полом, или на прочном столе, укрепленном
на заделанных в капитальные стены

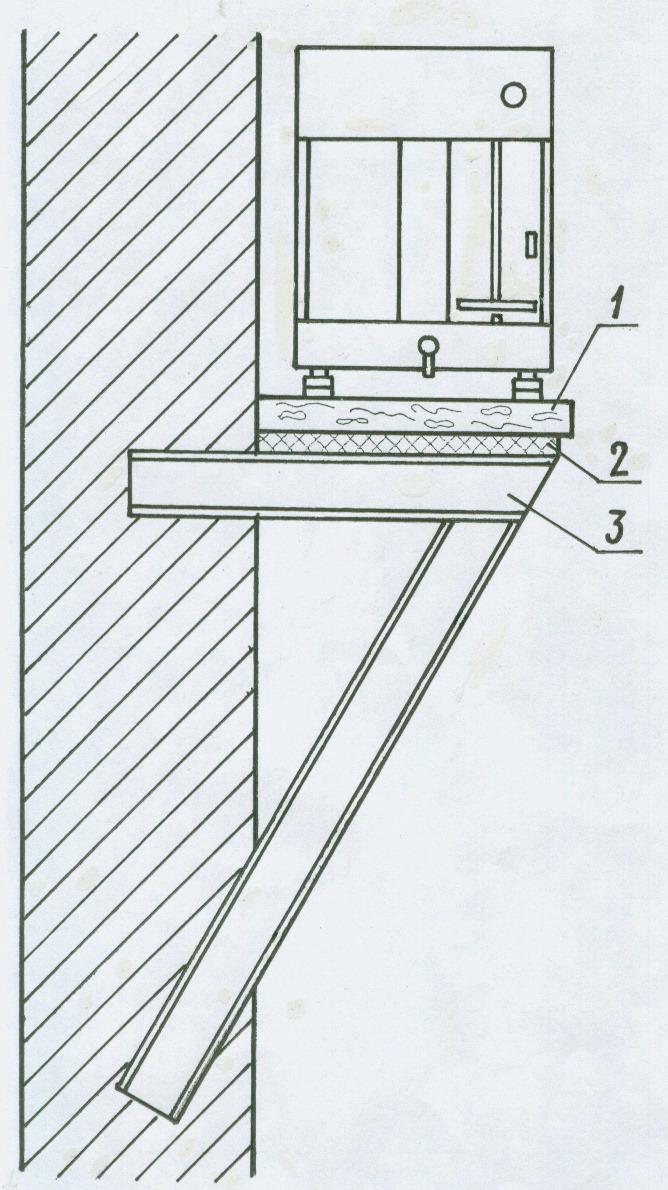

здания консолях или кронштейнах. Опытным
путем установлено, что наиболее просто
оборудовать место для установки весов
можно таким образом, как показано на
рис. 3.12. В капитальную стену жестко
заделан кронштейн 3, на который через
войлочную
прокладку 2
толщиной
40–50 мм уложена массивная мраморная плита 1.
Весы должны быть установлены вдали
от окон, печей и нагревательных приборов. Рис. 3.12. Установка
Нельзя, например, устанавливать весы так, аналитических весов
чтобы одно плечо находилось ближе к окну или к печи. Если эти условия невыполнимы, необходимо защитить весы от влияния тепловых и воздушных потоков при помощи деревянных или картонных экранов.
Рядом с весами должен быть размещен специальный столик для записи.
3.7. Список литературы
Агапов, Б.Т. Лабораторный практикум по физике / Б.Т. Агапов, Г.В. Максютин, П.И. Островерхов [Текст]. М.: Высшая школа, 1982. С. 74–79.
Васильев, В.П.Аналитическая химия: Лабораторный практикум / В.П. Васильев, Р.П. Морозова, Л.А. Кочергина / Под ред. В.П. Васильева [Текст]. М.: Дрофа, 2004. С. 28–37.
Весы аналитические лабораторные модели ВЛА-200г-М (АДВ-200М): Описание и правила пользования [Текст]. Л.: Главточмашприбор, 1967.
Весы и весодозирующие устройства: Сводный каталог: в 2 ч. Ч.1. [Текст]. М.: ОНТИ, 1967.
Воскресенский, П.И. Техника лабораторных работ / П.И. Воскресенский [Текст]. М.: Химия, 1973. С. 239–259.
Иверонова, В.И.Физический практикум / В.И. Иверонова [Текст]. М.: ГИТТЛ, 1953. С. 53– 66.
Исакович, Е.Г. Весы и весовые дозаторы. Метрологическое обеспечение: Справочная книга метролога / Е.Г. Исакович [Текст]. М.: Изд-во Стандартов, 1991. С. 16–30.
Менделеев, Д.И. Труды по метрологии / Д.И. Менделеев [Текст]. Л.–М.: Стандартгиз, 1936.
Практикум по общей физике / Под ред. В. Ф. Ноздрева [Текст]. М.: Просвещение, 1971. С. 30–39.
Рудо, Н.М.Лабораторные весы и точное взвешивание / Н.М. Рудо [Текст]. М.: Стандартгиз, 1963. 152 с.
Рудо, Н.М. Точное взвешивание / Н.М. Рудо [Текст]. Л.: Издание ВНИИМ, 1949.
Сарахов, А.И.Весы в физико-химических исследованиях / А.И. Сарахов [Текст]. М.: Наука, 1968. С. 8–14, 45.
Смирнова, Н.А. Единицы измерений массы и веса в Международной системе единиц / Н.А. Смирнова [Текст]. М.: Изд-во комитета стандартов, мер и измерительных приборов при Совете министров СССР, 1966. С.3–43.
Уродов, В.И. Практикум по физике / В.И. Уродов, В.С. Стрижнев [Текст]. Мн.: Выш. шк., 1973. С. 28–43.
Феоктистов, В.Г. Лабораторные весы / В.Г. Феоктистов [Текст]. М.: Изд-во Стандартов, 1979. 199 с.
16. Физический энциклопедический словарь / Гл. ред. А.М. Прохоров [Текст]. М.: Советская энциклопедия, 1983. С. 70–71, 73, 125.
17. Щедровицкий, С.С.Техника измерений массы / С.С. Щедровицкий [Текст]. М.: Государственное издательство стандартов, 1961. 355 с.
