3.6. Приложение

3.6.1. Изолирующие механизмы

Изолирующий механизм позволяет изолировать призмы от подушек и закрепить коромысло и подвески в нерабочем положении, а также обеспечивает обратную посадку призм на подушки. Наряду с выполнением основной задачи изолирующий механизм выполняет функции управления работой весов. К ним относятся включение арретиров для успокоения колебаний чашек и включение лампы подвески оптического отсчетного устройства.

3.6.1.1. Конструкция простого изолира

Наиболее простая конструкция изолира с возвратно-поступательным перемещением упоров изображена на рис. 3.9.

Рис. 3.9. Конструкция изолира с возвратно-поступательным перемещением упоров:

1 – грузоприемные призмы; 2 – коромысло весов; 3 – опорная призма;

4 – опорная подушка; 5 – подушки серег; 6 – упоры подушек серег; 7 – чашки;

8 – арретиры чашек; 9, 10, 11 – эксцентрики; 12 – ручка изолира; 13 – вал;

14 – вертикальный стержень; 15 – планка; 16 – упоры коромысла

На валу 13, который расположен под основанием весов, насажены три эксцентрика^. Средний эксцентрик 10 расположен под колонкой весов и осуществляет подъем и опускание вертикального стержня 14, проходящего внутри колонки. На верхнем конце этого стержня укреплена планка 15 изолира. Два других эксцентрика 9 и 11 расположены под чашками весов. На эти эксцентрики опираются упоры 8, помещенные под чашками 7 и проходящие сквозь основание весов. Упоры 8 называются арретирами чашек (или, иногда, грибками).

На левый конец вала надета ручка 12. Положение эксцентриков на валу должно быть отрегулировано так, чтобы их наиболее удаленные от вала точки находились почти на одной прямой. Тогда при повороте ручки два крайних эксцентрика одновременно поднимают и опускают упоры чашек, а средний – вертикальный стержень с планкой изолира. Поднимающаяся планка несет упоры 6 для подушек серег 5 и упоры 16 для коромысла 2, посредством которых отделяются призмы от подушек. При изолировании вначале отделяются подушки 5 от грузоприемных призм 1, а затем центральная призма 4 от опорной подушки 3.

После изолирования между лезвиями призм и подушками должны оставаться равномерные по всей длине просветы в одну-две десятых миллиметра у грузоприемных призм и несколько больший – под опорной призмой.

3.6.1.2. Изолир типа Менделеева

На рис. 3.10 показана схема изолирующего механизма коромысла с вращательным перемещением упоров. Упоры выполнены в виде острий. Острия укреплены на рычагах, оси вращения которых совпадают с осью вращения коромысла. Направление движения рычагов с упорами при введении коромысла весов в рабочее положение на рис. 3.10, б показано стрелками.

Над остриями изолира в полотне коромысла 2 имеются три подпятника в виде кратера 1, желобчатого углубления 4 и плоской площадки 3 (рис. 3.11). Такая конструкция обеспечивает неизменную опору коромысла весов в нерабочем положении.

В положении а (рис. 3.10) «Изолир закрыт» – коромысло покоится на упорах, между опорной призмой и подушкой имеется зазор . Значениеобычно строго не регламентируют, при регулировке его устанавливают в пределах 0,1-0,3 мм.

В промежуточном положении б – все три упора еще соприкасаются с подпятниками коромысла, опорная призма контактирует с подушкой.

В положении в «Изолир открыт» – упоры отведены вниз настолько, чтобы с определенным запасом обеспечить свободное качание коромысла в пределах его номинального угла отклонения.

Если необходимая комбинация накладных или встроенных гирь еще не подобрана, то упоры служат ограничителями перемещений коромысла при неполном открывании изолира.

а б в

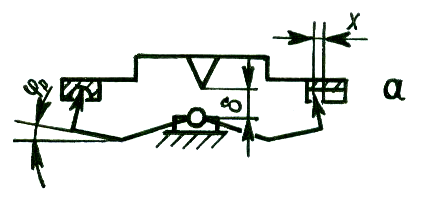

Рис. 3.10. Конструкция изолира с вращательным перемещением упоров:

а – «изолир закрыт» – нерабочее положение коромысла весов;

б – промежуточное положение; в – «изолир открыт» – рабочее положение весов

Рис. 3.11. Подпятники неизменной опоры
