1  Капилляр; 2  газоразрядная лампа; 3  накаливаемый катод; 4  манометр;

5  Анод; 6  сосуд Дьюара; 7  герметически закрытая камера; 8  термопара;

9  Жидкий азот

Место хранения Государственного эталона метра – ВНИИМ им. Д.И. Менделеева. Он обеспечивает воспроизведение единицы длины 1 м со средним квадратичным отклонением не более 510^-9м.

Эталон метра постоянно совершенствуется в целях повышения точности, стабильности, надежности. Методы повышения точности базируются на возможности использования в качестве источников интенсивного монохроматического излучения с узкой спектральной линией стабилизированных лазеров и других физических эффектов.

Под эгидой Международного бюро мер и весов производится систематическое международное сличение национальных эталонов крупнейших метрологических лабораторий с Международным эталоном и между собой. Эталоны метра сличают один раз в 25 лет.

2. Нониусы

На рис. 1.211.23 представлены в увеличенном виде различные типы нониусов. На основной шкале одно деление равно 1мм, у каждого десятого штриха проставлено число, показывающее количество сантиметров, отсчитанных от нулевого штриха. Длина деления нониуса и отрезка на основной шкале, соизмеримого с делением нониуса, указаны в миллиметрах.

Основными характеристиками нониусов являются точность нониуса (наименьшая величина отсчета по нониусу, цена деления нониуса) (1.14) и модуль нониуса (1.15).

Нониусы с точностью отсчета 0,1 ммизображены на рис. 1.21:а– модуль нониусас= 1, десять делений нониуса имеют длину 9мм, каждое деление нониуса равно 9мм : 10 = 0,9мм, т.е. короче деления основной шкалы на 1мм – 0,9мм= 0,1мм; б – в растянутом нониусе (модуль нониусас= 2) длина десяти его делений равна 19 делениям основной шкалы или 19мм, каждое деление нониуса равно 19мм : 10 = 1,9мм, т.е. короче двух делений основной шкалы на 2мм– 1,9мм= 0,1мм.

При использовании растянутого нониуса (модуль нониусас> 1) принцип определения размера детали, а также точность отсчета по нониусу не изменяются, но удобство отсчета увеличивается.

а

б

Рис. 1.21. Нониусы с точностью отсчета :

а – модуль нониуса с = 1; б – модуль нониуса с = 2 (растянутый нониус)

Кроме нониусов с точностью 0,1 мм, применяются нониусы с точностью отсчета 0,05 и 0,02мм.

Нониусы с точностью 0,05ммпредставлены на рис. 1.22:а– модуль нониусас = 1, на шкале нониуса длиной 19ммнанесено 20 делений, каждое деление нониуса равно 19мм : 20 = 0,95мм, т.е. короче деления основной шкалы на 1мм– 0,95мм= 0,05мм;б– модуль нониусас= 2, длина шкалы растянутого нониуса равна 39 делениям основной шкалы или 39мм, каждое деление нониуса равно 39мм: 20 = 1,95мм, т.е. короче двух делений основной шкалы на 2мм– 1,95мм= 0,05мм.

а

б

Рис. 1.22. Нониусы с точностью отсчета :

а – модуль нониуса с = 1; б – модуль нониуса с = 2 (растянутый нониус)

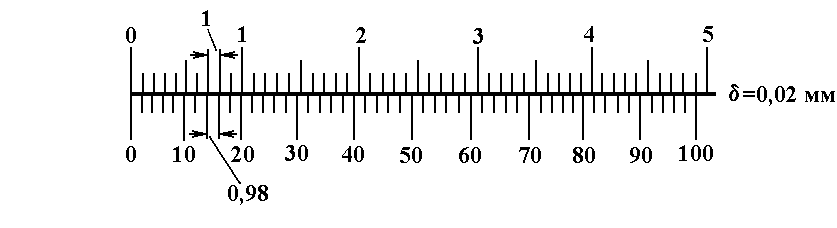

Нониус с точностью 0,02 мми модулемс= 1 имеет 50 делений на длине 49мм(рис. 1.23). В этом случае каждое деление нониуса равно 49мм: 50 = 0,98мм, т.е. короче деления основной шкалы на 1мм– 0,98мм= 0,02мм.

Рис. 1.23. Нониус с точностью отсчета

Иногда в приборах предусмотрен отсчет в двух противоположных направлениях. В этом случае не только основная шкала, но и нониусная шкала состоят из двух совершенно одинаковых шкал, расположенных по обе стороны от нулевого штриха; при отсчетах следует пользоваться той шкалой, которая идет вперед по направлению отсчетов.

Добавочная шкала штангенинструмента, называемая нониусом, служит для повышения точности отсчета дробных долей миллиметра. Величина точности нониуса (0,1 мм; 0,05ммили 0,02мм) указана на рамке либо на штанге инструмента. Числа у штрихов нониуса проставлены для удобства отсчета долей деления основной шкалы.

В некоторых случаях для облегчения отсчета нониусы снабжаются скрепленными с ними лупами. При отсутствии таковых рекомендуется пользоваться для отсчета обыкновенными ручными лупами.
