Система распределения и передачи

ЭЛКТРИЧЕСКОЙ ЭНЕРГИИ

Основные элементы электрических сетей

1. Общие сведения. Требования к СЭС

Передача электрической энергии от источников и распределения между потребителями осуществляется посредством электрической сети Л.А.

Эл..сеть состоит из следующих элементов:

  1. электрических проводов ,или собственной сети

  2. центральных распределительных устройств (Ц.Р.У)- к которым присоединяются источники) и распределительных устройств (Р.У.) - от которых эл. энергия передается непосредственно к потребителям).

  3. защитной и коммутационной аппаратуры

  4. устройств для защиты от радиопомех и статического электричества и др.

  5. монтажных и установочных деталей ( разъемные колодки, Ш.Р. и др.]

Электрическая сеть должна обеспечивать:

1) надежное и бесперебойное снабжение эл. энергией в нормальных аварийных режимах (при выходе из строя нескольких источников, участков сети, распределительных устройств).

Все потребители в отношении бесперебойности электроснабжения разделятся на две категории:

--потребители I категории, перерыв в эл. снабжении которых может привести к невыполнению боевого задания военного самолета или к аварии и катастрофе (электрифицированное вооружение, пилотажные приборы, приборы системы управления и контроля Л.А. силовых установок и т.д.

-потребители II категории, отказ которых может усложнить условия работы экипажа, но не является катастрофическим.

Потребители I категории, как правило, не допускают перерыва в пита-•и или длительность перерыва должна быть не более минимально-допустимой величины. Эти потребители должны обязательно иметь резервирование питания.

2) Высокое качество энергии в нормальных и аварийных режимах. Это требование вызвано тем, что многие потребители работают неправильно или совсем выходят из строя, если напряжение или частота будут выше некоторого допустимого значения.

Поэтому, электрическая сеть должна быть рассчитана, чтобы отклонение напряжения не превышало допустимых значений, определяемых табл.:

Табл.1.1 Допустимые отклонения напряжений электрических сетей

Выполнение этого требования обеспечивается выбором конфигурации сети, соответствующей защиты и степенью резервирования.

3) Защиту радиоустройств от радиопомех, Она обеспечивается экранировкой проводов элементов, создающих наибольшие помехи, или полной экранировкой этих элементов, применением фильтров, металлизацией узлов и агрегатов Л.А.

1.2. Классификация электрических сетей

При всем многообразии сетей они могут быть классифицированы по ряду отличительных признаков.

Такими признаками являются:

-назначение;

-основные параметры системы электроснабжения, (U,f);

-способ передачи энергии;

-система распределения;

-конфигурация сети;

-степень резервирования;

-степень защищенности.

По назначениюсети разделяются на •питательные и распределительные.

Питательную сеть составляют участки от источников до ЦРУ (фидеры источников) и участки между отдельными ЦРУ. Питательные сети иногда называют магистральными.

Распределительную сеть составляют участки сети между ЦРУ и групповыми распределительными устройствами (первичная распределительная сеть) и фидеры потребителей (вторичная распределительная сеть). Иногда участки первичной распределительной сети относят |к питательной сети.

По электрическим параметрам сети разделяются на:

-сети постоянного тока низкого U=27 В.

-сети трехфазного тока повышенного U=115В, 220В, 360В.

-сети однофазного тока повышенного U=115В, 220 В.

-сети однофазного и трехфазного тока низкого U=36В, 40В

Сети постоянного тока низкого U и 3-х -фазного тока повышенного U применяются ,как правило, в первичных системах, а сети 3-х и однофазного тока (36 В, 115 В)применяются в основном во вспомогательных системах.

По системе передачи электроэнергии сети разделяются на:

- однопрвводные

- двухпроводные

для постоянного и переменного тока

- двух, трех, четырех проводные для СЭС 3-х фазного тока.

В однопроводной системе в качестве обратного провода используется металлический корпус Л.А.

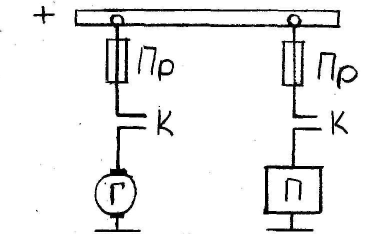

Рис. 1.1 Однопроводная система передачи электроэнергии

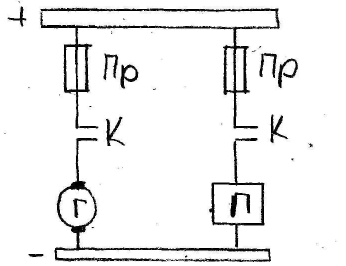

Рис.1.2Двухпроводная система передачи электроэнергии

Это позволяет по сравнению двухпроводной системой:

I). снизить массу сети на 15-20%;

II) уменьшить падение U в линиях, что повышает качество электроэнергии;

III) упрощает монтаж: и эксплуатацию сети.

К недостаткам ее относятся: большая вероятность к.з., больший уровень радиопомех.

В двухпроводной системе к каждому источнику и потребителю подводится два провода - прямой и обратный. Аппаратура управления и защиты устанавливается, как правило, в одном проводе.

Однопроводная система имеет преимущественное распространение, как в системах постоянного тока, так и в системах переменного однофазного тока.

В некоторых случаях в однопроводной системе передачи применяют двухпроводные участки сети.

Двухпроводная система передачи при 3-х фазном токе использующая в качестве третьего фазного провода корпус ЛА, позволяем по сравнению с 3-х и 4-х проводными системами передач.

1) уменьшить массу проводов и коммутационной аппаратуры. Однако при этом повышается U до Uпит. Между корпусом и свободными фазами появляется не симметрия U из-за разного сопротивления фазных проводов, имеют место ненормальные режимы для большинства потребителей при обрыве одного из проводов. Поэтому 2-х проводная система для 3-х фазных сетей не нашла широкого применения.

Трехпроводная система передачи применяется при использовании в качестве источников 3-х фазных генераторов с изолированной нейтралью, причем однофазные потребители включаются на Uп .

Это позволяет снизить асимметрию U (при неравномерном распределении однофазных нагрузок), снизить вероятность к.з. на корпус.

Однако затрудняется обнаружение скрытых к.з., растет количество и масса однофазных трансформаторов, при повреждении одной из фаз потребители попадают в однофазный режим, что приводит к снижению момента ЭД и снижает их надежность.

Трехпроводная система передачи в 3-х разных системах электроснабжения с заземленной нейтралью - использует в качестве нулевого провода корпуса Л.A.

При такой системе:

|а) повышается живучесть эл.механизмов,

б) упрощается работа автоматов защиты,

в) увеличивается надежность и снижается масса по сравнению с 3-х фазной 4-х проводной системой,

г) улучшаются весовые характеристики ряда однофазных потребителей.

Но имеются недостатки:

-увеличивается масса источников,

-повышается вероятность к.з. на корпус.

Такая схема в настоящей время является основной, Четырех проводная 3-х фазная система со специальным нулевым проводом из-за большой сложности и большой массы широкого применения не нашла.

По системе распределения энергии сети классифицируются на:

-централизованные

-смешанные

-децентрализованные
