Настройки модели
Настройки модели представлены на рис. 7 .130.
Рисунок 7.130. Настройки модели
Как видно из рисунка выше, процесс моделирования завершается по количеству собранных ПК.
Настройка мониторинга

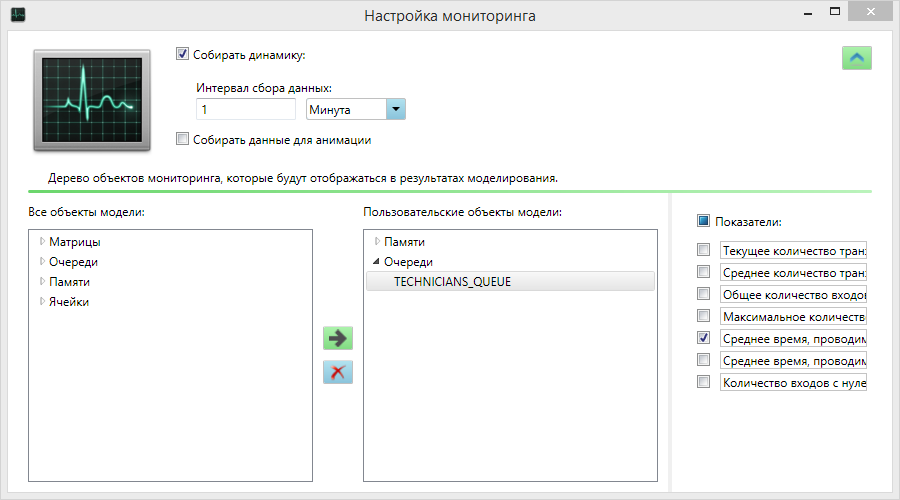

Настройки мониторинга для среднего времени ожидания в очереди в термокамеру представлены на рис. 7 .131.
Рисунок 7.131. Настройки мониторинга для очереди
Настройки мониторинга для загруженности сотрудников представлены на рис. 7 .132.
Рисунок 7.132. Настройки мониторинга для памяти
Форма ввода данных

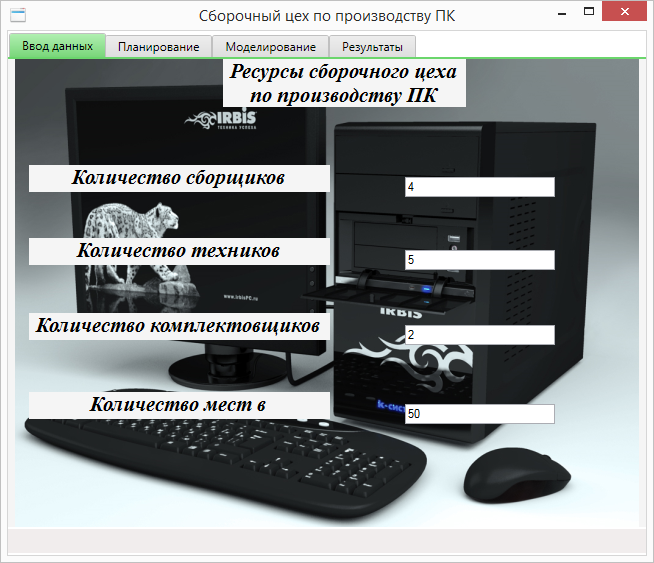

Форма ввода данных представлена на рис. 7 .133.
Рисунок 7.133. Форма ввода данных
Форма ввода данных состоит из следующих элементов:
Изображение.
Надпись.
Секция ввода.
Формы ввода позволяет пользователю ввести исходные данные в модель без непосредственной работы с текстом модели.
Форма планирования экспериментов
Факторы на форме планирования экспериментов представлены на рис. 7 .134.
Рисунок 7.134. Факторы
Целевые показатели на форме планирования экспериментов представлены на рис. 7 .135.
Рисунок 7.135. Целевые показатели
План ПФЭ представлен на рис. 7 .136.
Рисунок 7.136. План ПФЭ
EXE – модуль
После исполнения команды "Проверить форму"высвечивается окно проверки формы (рис. 7 .137).
Рисунок 7.137. Exe - модуль
Анализ результатов
Анализ результатов серии экспериментов
На рис. 7 .138 отображена таблица, в которой выведен план серии и все целевые показатели. Каждая строка – это один эксперимент. Сначала выводятся заданные в конкретном эксперименте значения факторов, а затем, полученные в результате моделирования показатели модели.
Рисунок 7.138. Таблица результатов серии экспериментов
Анализ результатов одиночного эксперимента
Рассмотрим эксперимент №8, где:
Количество сборщиков = 3.
Количество техников = 6.
Количество комплектовщиков = 3
Количество мест в термокамере = 70
На рис. 7 .139 отображено изменение среднего времени, проводимого ПК в очереди в термокамеру.
Рисунок 7.139. Среднее временя, проводимое ПК в очереди в термокамеру
Статистическая обработка экспериментальных данных
В результате проведения серии экспериментов над моделью были собраны следующие экспериментальные данные (рис. 7 .140).
Рисунок 7.140. Исходные статистические данные
Необходимо определить зависимость между результативными показателями эффективности и оптимизируемыми факторами, т.е. построить уравнения регрессии вида:
(7.7) |
Вычисление основных статистических характеристик
Результат вычисления основных статистических характеристик представлен на рис. 7 .141.
Рисунок 7.141. Основные статистические характеристики
Оценка нормальности распределения
Гистограмма распределения значений оптимизируемых факторов и соответствующая ожидаемая нормальная кривая представлены на рис. 7 .142.
Рисунок 7.142. Гистограмма распределения значений оптимизируемых факторов
Гистограмма распределения значений произведений оптимизируемых факторов и соответствующая ожидаемая нормальная кривая представлены на рис. 7 .143.
Рисунок 7.143. Гистограмма распределения значений произведений оптимизируемых факторов
Гистограмма распределения значений результативных показателей и соответствующая ожидаемая нормальная кривая представлены на рис. 7 .144.
Рисунок 7.144. Гистограмма распределения значений результативных показателей
Исходя из выше приведенных гистограмм можно сказать, что все факторы распределены не нормально.
