.pdfРис. 11.15. Поперечным разрез эста кады и деталь сопряжения стой ки с ;ригелем:
1 — зона |
обетонирования; |
2 —рабочая |
|
ненапрягаемая арматура; |
3 —спираль |
||
из проволоки диаметром 8 мм\ |
4 — блок |
||
ригеля; |
5 — выпуски арматуры |
для мо |
|
|
нолитной части ригеля |
заанкерен арматурный каркас колонны диаметром 2 м. Ростверк и колонну бетонировали в щитовой металлической опалубке.
Сборный ригель опоры — трапецеидального сечения, частично расположен между балками пролетного строения и имеет видимую с фасада высоту 40 см, что улучшает внешний вид эстакады. При установке ригелей на колонну для повышения их устойчивости в период монтажа на расстоянии 3 ж от оси эстакады устанавливали на лежневом основании специальную вышку из элементов УИКМ. Для опирания ригеля на вышке устраивали деревянную клетку из шпал с клиньями, позволяющими обеспечивать (регулировать) проектное положение.
Ригель соединен с колонной путем обетонирования его надопорного монолитного участка (см. рис. 11.15). До начала работ по ук ладке бетонной смеси все поверхности объединяемых элементов тщательно очищали, в пределах сборных участков ригелей торцы колонн выравнивали высокомарочным цементным раствором. Бетон соединения М-500. В надопорном участке предусмотрены выпуски арматуры, выходящие на поверхность ригеля для соединения с кон струкциями деформационного шва. После бетонирования стыка (соединения) ригеля с колонной вышку переставляли краном на
100
следующую опору, а в случае необходимости изменения высоты ча стично демонтировали.

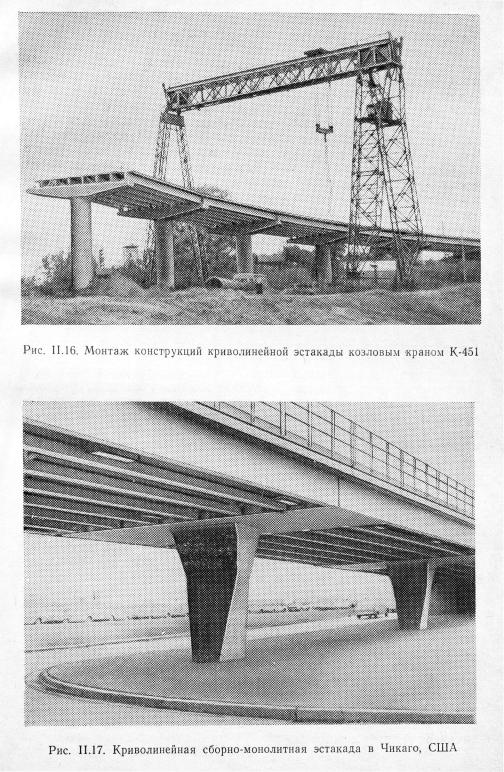

Установка 77 балок-блоков сборных пролетных строений эста кады выполнена козловым краном (рис. 11.16). После их монтажа с точным соблюдением кругового очертания на месте добетонировали консольные части плит крайних балок и карнизы.
За рубежом тоже применяют сборные конструкции для строи
тельства криволинейных в плане |
сооружений. |
Например, |
в США |
э с т а к а д а о к о л о в о к з а л а |
м е ж д у н а р о д н о г о |
а э р о |
|
п о р т а в г. Ч и к а г о (рис. 11.17) построена |
из сборно-монолит |
ных тавровых конструкций пролетных строений. Одностоечные опо ры по концам эстакады возведены из монолитного железобетона и имеют сложную конфигурацию. В поперечные пазы консольного ригеля опоры, окаймленные несущими металлическими конструкци ями, установлены стандартные сборные тавровые балки-блоки, расположенные в плане по хордам. Плита проезжей части-—моно литная железобетонная. Принятая конструкция позволила сохра нить строительную высоту эстакады постоянной на всем протяже нии, а вписанные в кривую балки-блоки не ухудшили ее архитектурного вида.
§ 12. БАЛОЧНО-РАЗРЕЗНЫЕ МОСТЫ С ПРОЛЕТАМИ 25 м И БОЛЬШЕ
Типовые или индивидуальные балочно-разрезные крупноблоч ные конструкции длиной от 25 до 70 м обычно применяют для мос товых сооружений значительной протяженности, таких как многопролетные виадуки и путепроводы, подходные (береговые) эстака ды к судоходным пролетам на больших и внеклассных реках, мосты через морские заливы и крупные озера. При условии большой пов торяемости в таких случаях весьма целесообразны сборные крупно размерные конструкции, изготовляемые и монтируемые индустри альными методами.
В многопролетных мостах с пролетными строениями значитель ной длины выбор величины пролета и основных параметров конст рукции имеет существенное значение. Величину пролета, как пра вило, определяют с учетом гидрогеологических данных, требований судоходства, данных сравнения технико-экономических показате лей.
При достаточно трудоемких опорах, например на опускных ко лодцах со значительной глубиной погружения, пролеты моста в 40—60 м часто оказываются обоснованными. Большинство мостов через крупные реки Юго-Восточной Азии, Индии, Пакистана и дру гих стран построены многопролетными балочно-разрезными с про летными строениями пролетом 40—50 м из сборных железобетон ных предварительно напряженных конструкций. Пролетные строения меньшей длины применяют с максимальным укрупнением монтажных элементов (блоков), что способствует повышению ка чества конструкций, снижает трудоемкость монтажных работ, уве личивает темпы возведения.
102
Большая масса блока сборных элементов, значительные габа ритные размеры, необходимость специального оборудования для транспортирования и монтажа — это условия, при которых изготов ление конструкций более рационально на приобъектных полигонах, а в отдельных случаях и в пролете, чем на заводах. Для таких кон струкций характерны оптимальная высота сечения и минимальное количество ребер, что позволяет эффективнее использовать бетон и арматуру.
Несмотря на относительно большие пролеты, в ряде случаев такие балочно-разрезные конструкции успешно конкурируют е про летными строениями других систем.
Элементы (блоки или балки) сборной балочно-разрезной кон струкции с натяжением арматуры на упоры изготавливают в ста ционарных, реже в передвижных стендах. Для члененных конструк
ций, а также бетонируемых в опалубке с |
каналообразователями |
|
применяют натяжение арматуры на бетон. |
Стационарные |
стенды |
в последующем используют при сооружении |
аналогичных |
мостов, |
строящихся в пределах судоходных участков бассейна данной реки, а передвижные стенды или опалубки переводят на новое место строительства.
Монтируют крупноблочные пролетные строения в основном дву мя способами: или сверху монтажными кранами и агрегатами, или снизу с подачей элементов по воде на плавучих средствах.
К раны дл я м он т аж а сборн ы х пролетны х строений
Учитывая значительную массу блока, сверху монтируют пролет ные строения кранами большой грузоподъемности. Стреловые кра ны на пневмоходу К-252 и К-631 и гусеничные, железнодорожные К-25! и К-501, специальные АМК 20-17 и АМК-50 применяют ред ко, в основном для монтажа элементов небольшой массы (например, плит проезжей части).

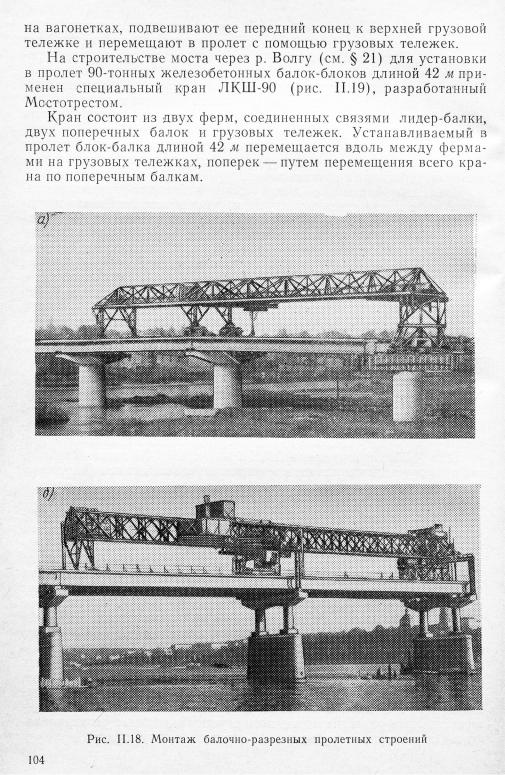

Пролетные строения пролетом 30 м из блоков-балок массой до 60 т (со строповочными обустройствами), например на мосту, по строенном в 1972 г. через р. Исеть в Шадринске, смонтированы шлюзовым агрегатом 2x30 т (рис. 11.18, а). Агрегат (кран) состо ит из фермы с треугольным поперечным сечением и трех опор. Средняя и задняя опоры оснащены тележками для перемещения крана по смонтированным конструкциям, передняя опора имеет винтовые устройства для поддержания конца фермы при монтаже пролетного строения.
Для установки 42-метровых балок-блоков моста, построенного в 1967 г. через р. Каму в Перми, применен разработанный ЦПКБ Мостотреста шлюзовой кран 2X50 г (рис. II. 18, б) из инвентарных конструкций УИКМ. Этим краном монтировали пролетное строение, имеющее в поперечном сечении девять балок массой до 100 т каж дая при общей ширине моста до 18 м. Кран имеет заднюю и сред нюю опорные рамы, передние ноги и портал, которые устанавлива ют на очередную опору моста. 100-тонную балку подают к крану
ЮЗ
Рис. 11.19. Стадии /—IV монтажа |
42-метрового пролетного |
строения кра |
ном ЛКШ-90 |
|
|
Пролетные строения монтируют в четыре стадии (см. рис. 11.19). |
||
Стадия I. После окончания |
монтажа пролетного |
строения пре |
дыдущего пролета задний конец фермы 4 крана поддомкрачивают, под него подводят тележку нормальной колеи 8. Передней грузо вой тележкой 3 устанавливают поперечную балку 7 на конец смон тированного пролетного строения, а на нее — тележку для продоль ной перекатки 5. Грузовые тележки (переднюю 3 и заднюю 2) сдвигают в крайнее левое положение и ферму 4 выдвигают в про лет на восемь панелей так, чтобы стойка оказалась над поперечной балкой 7, на которой двумя 100-тонными домкратами снимают на грузку с тележки 5 для продольной перекатки и заклинивают их для передачи опорной реакции. Затем подают лидер-балку 1 и ус танавливают так, чтобы ее передний конец можно было застропить передней грузовой тележкой 3.
Стадия II. Лидер-балку I перемещают вперед передней грузо вой тележкой 3 до тех пор, пока передний конец ее можно будет опереть на поперечную балку 7. После этого грузовую тележку воз вращают и застрапливают лидер-балку в ее середине. По путям нормальной колеи 9 подают железобетонную балку-блок 10, перед ний конец которой стропят и приподнимают грузовой задней тележ кой 2. Переднюю грузовую тележку 3 с лидер-балкой перемещают к переднему краю фермы и устанавливают на опоры 12 моста
105
лидер-балку. На лидер-балку под стойкой фермы 4 устанавливают перекаточную тележку 11. Железобетонную балку-блок, выполняв шую роль противовеса, выкатывают назад.
Стадия III. Ферму крана перемещают в пролет на тележках, установленных на поперечной балке 7 и лидер-балке. Грузовыми тележками передней 3 и задней 2 стропуют лидер-балку и вывозят ее назад из пролета. Переднюю ногу крана устанавливают на спе циальные домкраты 13, установленные на ригеле. Грузовой тележ кой перемещают поперечную балку 6 на ригель следующей опоры моста. Лапчатые домкраты майнуют. Ферма-кран установлена в рабочее положение.
Стадия IV. На тележках 14 подают железобетонную балку-блок. Передний конец балки-блока подвешивают к грузовой тележке и перемещают в пролет. Задний конец балки-блока поднимают задней тележкой 2, перемещают и устанавливают балку-блок на опоры 12 моста. Для совмещения монтируемой балки с ее проектной осью ферму перемещают в поперечном направлении по поперечным бал кам 7 и 6.
При строительстве в 1972—1973 гг. сборных железобетонных мостов через р. Мету с пролетами по схеме 32,4 + 3X43,2 + 32,4 м, р. Мологу по схеме 3x33 + 42 + 33 м и путепровода через Волоко ламский проспект в Калинине по схеме 11X33 м все пролетные строения монтировали сборно-разборным краном МКШ-100. Ме таллические конструкции крана изготовлены из низколегированной стали. Технические характеристики:
Грузоподъемность к р а н а .......................................... |
2X50 г |
|||
Наибольшая длина устанавливаемого блока . . . |
43,6 |
м |
||
Ширина шлюза крана , , ........................................ |
2,8 |
м |
||
Производительность, в одну см ену....................... |
4 |
балки |
||
Скорость поперечного |
передвижения.................... |
2,8 |
м/мин |
|
Масса крана |
............................................... |
160 |
г |
Для перевозки крана по |
автомобильной |
дороге необходимо |
14 автомобилей с прицепами, |
по железной— |
11 платформ. Конст |
рукции его из отдельных блоков с массой до 27 тсобирают автомо бильными кранами в нижнем положении в уровне верха балок пролетного строения. В рабочее положение кран устанавливают с помощью расположенных на нем гидроприводов.
Кран (рис. 11.20) состоит из главной балки 1, на которой рас положены грузовая 3 и опорная 7 тележки, механизмы 8 попереч ного перемещения, лебедка 2 для подъема груза и передвижения тележек, опорных ног 5 и вспомогательной балки 6.
Продольное передвижение крана, установка в пролет строяще гося моста, монтаж пролетного строения из балок-блоков и пере становка его в соседний следующий пролет осуществляются в че тыре основных этапа.
1. Вспомогательную балку 6, подвешенную к грузовым тележ кам 3, перемещают по главной балке 1 и устанавливают в очеред ном пролете.
106
Рис. 11.20. Кран МКШ-100 для монтажа сборного пролетного строения из балокблоков длиной до 43 м
2.Главную балку опускают, передний конец ее через грузовую тележку опирают на вспомогательную балку 6, а задний устанав ливают на опору 7 с пневмотележками. Опорные ноги 5 приподни мают и кран перемещают в пролет.
3.Путь 9, служащий для поперечного передвижения, развора чивают на 90° с опиранием на конструкции моста, и при помощи гидроприводов 4 опорных ног 5 поднимают главную балку 1 крана
врабочее положение.
4.Краном монтируют сборное пролетное строение из железо бетонных балок-блоков.
Благодаря небольшому давлению на одну ось пневмотележки (9 тс) кран передвигают без устройства специальных путей по не омоноличенным сборным конструкциям пролетных строений.
П ролетны е строения м остов ч ер ез реки Ю жны й Буг и В олгу
На строительстве сборных мостов при массе элементов-блоков, превышающей 100 г, балочно-разрезные пролетные строения мон тируют специальными плавучими кранами или агрегатами значи тельной грузоподъемности. Так, при строительстве м о с т о в ч е р е з р. Ю ж н ы й Б у г в Н и к о л а е в е н р. В о л г у в Са р а т о - в е значительное количество однотипных балок-блоков длиной 65,4 и 70,1 м изготавливали на приобъектном полигоне, а транспорти ровали их в пролет и устанавливали на плаву специальными плаву чими агрегатами из понтонов КС с обстройкой.
Все 32 одностеночных двутавровых балки-блока пролетного строения моста через р. Южный Буг изготавливали по стендовой технологии на приобъектном полигоне. Масса блока — до 400 т, ширина его по плите (проезжей части) — 2,9 м, по нижнему поясу
в пролете— 1,0 м, над |
опорами— 1,5 м. Блок-балка армирован |
24 пучками, из которых |
12 криволинейные. Цикл изготовления |
одной балки-блока при трехсменной работе составил 22 дня, тру доемкость — 600 чел.-дней.
На мосту через р. Волгу (см. § 17) 56 изготовленных балок-бло ков имеет П-образное сечение и монтажную массу по 780 г. Их изготавливали тоже на специально построенных стационарных же лезобетонных стендах. Несущими конструкциями были двутавро вые железобетонные балки-блоки длиной 73,7 м, объединенные по
107
концам упорными конструкциями длиной 3,2 м для передачи уси лий от натяжения арматуры. Изготовленные на стенде блоки-балки извлекали и перевозили на склад двумя самоходными фермоподъемниками домкратно-ленточного типа грузоподъемностью по 400 т из элементов УИКМ и индивидуального металла. Расход металло конструкций на один подъемник составляет 170 т.
Фермоподъемники синхронно перемещали изготовленные бал ки-блоки в пределах строительной площадки и на пирсы с установ кой на плавучую опору.
Плавучая опора состояла из двух плашкоутов, смонтированных каждый из 24 инвентарных понтонов КС, поставленных на ребра. Нагрузка от перевозимой балки-блока передавалась на плашкоут через обстройку из инвентарных конструкций УИКМ, опирающую ся на специальные опорные балки. Наверху обстройки были метал лические ростверки из двутавровых балок, на которых укладывали клетки из дубовых клиньев. В зависимости от места установки балки-блока в соответствии с продольным профилем моста или изменения уровня воды в реке высоту обстройки меняли. Совмест ная работа плашкоутов обеспечивалась соединяющими обстройку фермами из элементов УИКМ. Для свободного входа плавучей опо ры в монтируемый пролет моста расстояние между центрами опирания балок-блоков на плашкоуты было сокращено до 61,2 м.
Плавучая опора была оборудована системой воздушной балла стировки. Понтоны каждого плашкоута слагались из двух групп: регулируемых (с открытыми нижними пробками) и нерегулируе мых (без водного балласта), обеспечивающих плавучесть системы. Отжатием воды из регулируемых понтонов погружали на плавучую опору перевозимую балку-блок. На плавучей опоре очередную балку-блок подавали в пролет буксирами-катерами БНК-90 и
МБ-24.
Особенность сооружения моста через р. Южный Буг — проведе ние технологических и монтажных операций с одностенчатым эле ментом (балкой-блоком) значительной длины, требующим повы шенной точности изготовления, обеспечения жесткости и устойчи вости при транспортировании и монтаже. В связи с возникающими поперечными нагрузками в одностенчатой предварительно напря женной балке-блоке при изготовлении возможны изгибно-крутиль- ные деформации, нелинейно зависящие от вертикальных нагрузок. В то же время применение одностенчатых балок-блоков упрощает изготовление и монтажные вспомогательные обустройства, хотя и требует больших по объему работ для объединения этих балокблоков в пролетное строение моста.
В осьм ипролетны й ви адук в И талии
В 1969 г. в Италии на автомобильной дороге Салерно — Ред- жио-ди-Калабрия построен восьмипролетный виадук длиной 270 м балочно-разрезной системы (рис. 11.21). Проезжая часть виадука, разделенная на две самостоятельные конструкции по
108
направлениям движения, включает два 8,5-метровых проезда и четыре тротуара по 0,5 ж. В поперечном сечении каждая конст рукция состоит из двух V-образных блоков-балок высотой 2 ж, объединенных плитой толщиной 25 см. Пролетные строения одно типные (длиной по 32,8 ж) предварительно напряженные железо бетонные, с натяжением на бетон 32 напрягаемых пучков. Пучки изготовлены каждый из проволок диаметром 7 мм с пределом прочности 170 кгс/мм2.
Пучки натягивали усилием по 110,8 тс, что создавало первона чальное напряжение в проволоках 114 кгс/мм2. После проявления потерь предварительное напряжение снизилось до 90 кгс/мм2. Сжимающие максимальные напряжения в бетоне составляли в пе риод натяжения 170 кгс/см2, а в эксплуатационный период — 124 кгс/см2. Наибольшие растягивающие напряжения в бетоне при эксплуатации составляют 15 кгс/см2.
Ввиду значительной глубины пересекаемого ущелья, опоры и пролетные строения возведены монолитными. Для опор применена ■скользящая опалубка, а для пролетных строений специальный не сущий кран-агрегат с опалубкой (рис. II.22).
Цикл изготовления пролетного строения одного пролета зани мал семь-восемь дней и состоял из следующих технологических операций: 1) передвижение крана е противовесом в очередной пролет; 2) освобождение несущего агрегата-опалубки и установка на заднюю тележку для перемещения; 3) передвижка его на 1,7 ж в следующий пролет и установка переднего конца на подвижную каретку, подвешенную к крану; 4) продольное перемещение и уста новка агрегата-опалубки домкратами на песочницы в следующем
