.pdfРис. III.55. Эпюры изгибающих моментов от жесткости узлов решетчатой фермы. Цифрами показана величина момента в тс-ж
Для определения влияния на работу системы жесткости узлов пятипанельная решетчатая ферма была рассмотрена как система 29 раз статически неопределимая и расчет ее был произведен в мат ричной форме с применением метода сил.
Изгибающие моменты от жесткости узлов балочно-неразрезного пролетного строения оказались наибольшими в узлах присоедине ния коротких раскосов (рис. III.55). Величину изгибающих момен тов от жесткости узлов учитывали при расчете узловых соединений на прочность и трещиностойкость.
Для расчета армирования узловых соединений, работающих в условиях сложных напряженных состояний, был применен метод приведенных модулей нормальной и поперечной упругости для ус ловно изотропной плиты, разработанный в МИИТе д-ром техн. наук А. В. Носаревым. Сравнением результатов расчета и эксперимен тальных исследований на образцах установлено, что анизотропия, вызываемая армированием узлов по различным направлениям, практически не влияет на распределение напряжений в узлах.
Ввиду сложности и новизны конструкции балочно-неразрезного пролетного строения были произведены экспериментальные иссле дования на крупномасштабной модели его решетчатой надопорной секции, а также лабораторные исследования моделей узловых сое динений.
Модель надопорной решетчатой секции (рис. III.56) была изго товлена в масштабе Vs натуральной величины и детально испытана в упругой и упруго-пластической стадиях работы, что позволило учесть результаты исследований при разработке проекта деталей конструкции. Экспериментальному исследованию подвергали узло вые вставки трапецеидального и фасонного очертаний (рис. III.57). Величины расчетных и измеренных траекторий напряжений в доста точных пределах соответствовали друг другу. Хотя траектории напряжений при фасонном очертании вставок имеют более плавный характер, однако практически более удобны трапецеидальные встав ки, которые и были приняты для конструкции пролетного строения.
2 0 0
фасад |
2 3 0 0 |
2300 |
Продольный разрез |
Экспериментальное исследование крупномасштабной модели из
бетона М-600 с пучками из проволоки с |
пределом прочности |
150 кгс/мм2 состояло в проверке прочности |
и трещиностойкости |
элементов на всех стадиях монтажа и загружения испытательными нагрузками. Были определены осевые усилия в элементах ферм при обжатии напрягаемой арматурой раскосов, верхнего пояса, а также напряжения от жесткости узлов, неточности сборки и изменения усилий при развитии трещин и пластических деформаций.
Арматуру элементов решетки модели натягивали на специаль ных стендах, а элементов верхнего пояса — 90-тонными домкратами ЦНИИМа. Контролировали натяжение манометрами на маслонасосе и по удлинению арматуры. Все 12 пучков натягивали последова тельно на обеих половинах модели и от середины к краям с повтор ной подтяжкой пучков. Модель загружали четырьмя 200-тонными домкратами с доведением нагрузки до 125 тс. Полное контролиру емое усилие шести пучков верхнего пояса составило 807 тс.
При испытании модели общие деформации и величину натяже ния в узлах и элементах измеряли нивелирами (с точностью отсче та 0,1 мм) и электрическими датчиками. Кроме того, были замере
ны деформации элементов с помощью |
деформометров с базой |
||||
125 мм, наклеиваемых |
на |
бетон. |
Точность |
измерения |
натяжений |
составила по датчику |
2,5 |
кгс/см2, |
а по деформометрам |
3 кгс/см2. |
|
Установлено, что в пределах испытательных нагрузок, |
превышаю |
щих расчетные в 2,14 раза, модель полностью сохраняла прочность и имела еще некоторый запас по грузоподъемности. Установлено также, что дополнительные изгибающие моменты от жесткости уз-
Рис. III.57. Траектории главных напряжений в узловых соединениях (вставках) фермы:
а — экспериментальная; б — расчетные. Цифрами у стрелок показано усилие в тс
201
лов оказывают существенное влияние на величину фибровых на пряжений и трещиностойкость, следовательно, эти напряжения нужно учитывать при проектировании, а конструкциям сопряжения раскосов с фасонными вставками нужно придавать плавность (на пример, при посредстве вутов).
Испытания моделей показали, что бетон омоноличивания напря гаемой пучковой арматуры плиты, свободно уложенной на поверх ности и работающей в условиях связанной деформации, обладает повышенной растяжимостью. Среднее условное растягивающее на пряжение в бетоне омоноличивания перед образованием трещин составило около 100 кгс/см2, а относительное удлинение-— ЗХ10-4. Жесткость решетчатой конструкции при работе ее в упругой стадии превышает расчетную, но с образованием трещин снижается.
В период изготовления и монтажа пролетных строений моста были проведены экспериментальные работы, которые состояли в исследованиях: 1) напряженного состояния 70-метровых пролетных строений в процессе их изготовления и набора прочности с учетом температурно-влажностного режима; 2) усадки и напряженного состояния элементов сквозных надопорных секций пролетного стро ения в различных стадиях монтажа и в процессе проявляющейся ползучести.
Напряженное состояние в элементах сквозных пролетных стро ений при замыкании подвесных секций определяли посредством измерений деформаций бетона при помощи съемных деформометров (с базой 180—200 мм и точностью отсчета 0,001 мм) и прогибомерами, регистрирующими горизонтальные перемещения. Уста новлена достаточная сходимость расчетных и измеренных данных и некоторая неравномерность распределения напряжений по высо те стыка (со снижением в средней части), что можно объяснить внецентренным приложением усилий предварительного обжатия и пластическими свойствами бетона раннего возраста.
Сравнение измеренных деформаций пролетных строений с теоре тическими их значениями, определенными по формуле проф. В. В. Михайлова, показали достаточную сходимость данных в на чальный период и некоторое завышение в последующий.
Испытание моста под действием расчетной нагрузки подтвер дило высокие технические качества этого крупнейшего уникально го железобетонного сооружения.
Балочно-неразрезное пролетное строение судоходной части име
ет следующие показатели расхода основных материалов |
на |
1 м2 |
площади моста; бетон М-500—0,95 ж3, арматура — 256 |
кг, в |
том |
числе высокопрочная проволока — 72 кг. |
|
|
Ви адук Ш иллон в Ш вейцарии
Всвязи с увеличением объема и интенсивности движения на ав томобильной дороге, проходящей в туристском районе по берегу Женевского озера и являющейся одним из участков магистрали Лондон — Париж — Рим — Неаполь, потребовалось строительство
202
Ни опоре |
В пролете |
Рис. III.58. Консольный участок пролетного строения и поперечные сечения виа дука Шиллон в Швейцарии:
/ — блоки-секции; 2 — усиление для опирания монтажного крана; 3 — деформационный шов: 4 — напрягаемая арматура
виадука в горной местности у замка Шиллон между городами Монтре и Вильнев в Швейцарии. При разработке конструкций и способа возведения виадука были учтены сложные геологические и топографические условия мостового перехода, а также высокие архитектурно-эстетические требования хорошего вписывания в ме стность с максимальным сохранением древнего леса на склонах гор в районе строительства.
Железобетонный сборный виадук длиной 2150 м, расположен ный в плане на двух кривых обратной кривизны с радиусами 700 и 2500 м, а в профиле на уклонах 15—30% о и возведенный навесным монтажом, наиболее полно удовлетворяет этим требованиям. Он представляет собой два параллельных самостоятельных сооруже ния (под каждое раздельное направление движения) каждый об щей длиной 2150 м балочно-неразрезной системы с высотой опор до 50 ж и основными пролетами между осями по 92 и 104 м. В про дольном направлении виадук разделен на секции-участки длиной по 400—500 м. На устоях и на одной из опор каждой секции про летное строение закреплено против продольного смещения.
Строительство виадука было начато в середине 1966 г. и закон чено к 1970 г., при этом был широко использован и развит опыт строительства железобетонных сборных мостов Олерон-Континент и Шуази-ле-Руа через р. Сену во Франции, построенных в 1966 г.
Фундаменты всех опор расположены на скальном основании, залегающем на глубине от 0 до 30 м. Допускаемое давление на скалу 10—17 кгс/см2 позволило по мере заглубления подошвы фун дамента ограничиться небольшим увеличением его размеров. Это
203
имело особое значение, так как в целях сохранения лесного масси ва на склоне транспортирование грунта и материалов для бетони рования фундаментов приходилось обеспечивать по канатной доро ге. Из 22 промежуточных опор 18 имеют глубину заложения фун дамента менее 15 ж. Устои расположены на грунтовом основании. Высота опор — от 3 до 45 ж.
Промежуточные железобетонные опоры по фасаду представля ют собой двухстенчатую конструкцию с толщиной стенок 80 см и расстоянием в свету между ними 8 ж (рис. III.58). С учетом высоты и расположения в плане виадук имеет гибкие и жесткие опоры.
Стенки гибких опор заделаны в фундаментах, а при высотах свыше 36 ж соединены в нижней части диафрагмами. В опорах ниже на 22 ж стенки закреплены шарнирно, а в жестких опорах соединены диафрагмами на полную высоту (для восприятия гори зонтальных сил). Верхние шарниры опор выполнены в виде гото вых блоков из пластбетона, которые устанавливали по мере бетони рования опор; нижние шарниры стенок невысоких опор даны из монолитного бетона. Для обеспечения устойчивости в период мон тажа виадука стенки опор соединяли временными переносными ме таллическими связями.
Пролетные строения коробчатой конструкции предусмотрены двух типов с консольными свесами длиной 42 и 48 ж при надопорном участке 8 ж. Таким образом, основные пролеты имеют размер между осями опор 42x2 + 8 = 92 ж (см. рис. II 1.58) и 48x2 + 8 = = 104 ж, а переходный 42 + 48 + 8 = 98 ж. В период монтажа пролет ное строение работало как двухконсольная балка (рис. III.59), опертая на двухстеночную опору с временными распорками, а по окончании монтажа оно превращено в неразрезную систему замы канием встречных смежных консолей.
Коробчатые сечения пролетного строения имеют высоту на опо рах 5,0 и 5,63 ж и в средине пролета 2,2 ж при постоянной ширине блоков 5 ж с поперечными консолями по 4 ж (см. рис. III.58). Диафрагмы пролетного строения расположены только над устоя ми, над стенками промежуточных опор и в местах расположения деформационных швов.
Необычная конструкция пустотных (коробчатых) поперечных консолей пролетного строения обеспечивает равномерность тепло вого режима бетонной поверхности пролетного строения, позволяю щую уменьшить образование гололеда на проезжей части в перио ды колебания температуры воздуха. Ограждающие устройства (бордюры) даны из сборных бетонных брусьев на монолитных стойках, расположенных через 2 ж. Гидроизоляция принята из слоя битума, покрытие проезжей части асфальтобетонное толщиной 6 см. Водоотводные решетки расположены через 24 ж с отводом воды в коллектор, находящийся в средней коробке и имеющий сток к опорам.
Блоки-секции, изготавливаемые на полигоне строительства, имеют длину 3,0—3,2 ж. Продольные консоли пролетных строений длиной 42 ж смонтированы из 13 блоков-секций по 3,2 ж, а консоли
204
подвижные шарниры, подвижность которых на период монтажа ограничивали натяжением монтажных пучков.
На полигоне строительства в течение двух лет было изготовлено 1376 блоков-секций для сборных пролетных строений при общем объеме бетона 32 000 м3 и арматуры 3900 т.
Полигон обслуживали два крана — один из них использовался для подачи материалов, другой для транспортирования готовых блоков-секций на склад. Блоки изготавливали способом «отпечат ка», когда торец готового служил опалубкой торца следующего блока. Нижние и боковые щиты опалубки были смонтированы на тележке. Такую тележку с опалубкой передвигали по рельсам к другой тележке с готовым блоком-секцией для бетонирования оче редного блока-секции. После 12 ч выдержки блоки распалубливали и отправляли на склад, где их хранили две — три недели.

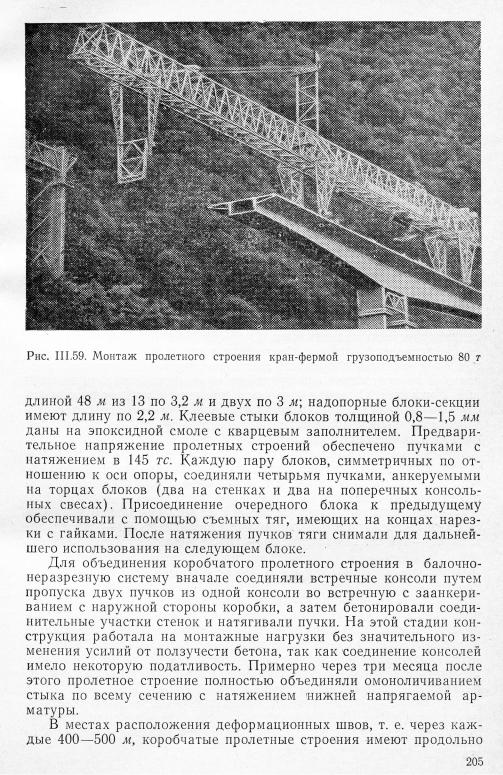

Пролетные |
строения монтировали двухпролетным консольно |
||
шлюзовым краном (см. рис. III.59) такого же типа, как кран, |
при |
||
мененный |
на |
строительстве моста Олерон-Континент |
(см. |
рис. III.36) |
в |
1966 г. Однако новый кран грузоподъемностью 80 т |
и массой 230 т имеет длину 122 м, усилен вантовыми элементами, укрепленными па верху пилона, который устанавливали над сред ней опорой. Кран всегда горизонтален, что достигается сложными гидравлическими механизмами.
Представляет интерес обеспечение точного проектного положе ния блоков-секций в процессе монтажа с учетом деформаций кон солей и расположения монтируемого пролетного строения на кри вых и уклонах. С этой целью была применена электронная вычи слительная машина, при помощи которой и по результатам систе матических измерений производили вычисление точного положения блоков в пространстве. Информация передавалась на командную установку электронного регулирования, связанную с системой гид равлических домкратов консольно-шлюзового крана.
Установка блоков-секций в пространстве обеспечивалась с мил лиметровой точностью.
Расход основных материалов на 1 м2 горизонтальной площади виадука составил: бетона пролетных строений М-350—0,64 м3; ар матуры — 121 кг. Темп монтажа — 116 м2 в сутки.
М ост ч ер ез р. Т ем зу в Англии
В 1973 г. закончено строительство железобетонного трехпролет ного моста балочно-неразрезной системы через р. Темзу в Лондо не. Этот новый мост расположен по оси старого каменного с ароч ными пролетными строениями, возведенного в 1831 г. Каменный мост куплен Американской нефтяной компанией, которая предпо лагает отправить его в США предварительно разобранным на от дельные блоки и вновь возвести в штате Аризона.
Проезжая часть нового железобетонного моста через р. Темзу имеет две полосы по 9,14 м для движения городского транспорта, два тротуара по 6,43 и 4,6 м для пешеходов и разделительные поло-
206
252,1
It' —.............................Hi ...................................................................................................... |
-----§? |
..................................................................................................................................................Ф |
|
т г т т Л |
— |
i l l |
|||
|
|
|
------------------------------------------- |
|
|
• ' V / 1/ / Л а - у/ / / / |
/ / / / / |
|
|
7Q. 2 6 |
( ( |
103,6 |
|
79,76 |
сы по 1,22 и 0,56 м. Полная ширина моста составляет 32,61 м (на 10 м больше старого моста), длина — 262,1 м (рис. III.60).
Фундаменты опор нового моста возведены вблизи от опор ста рого каменного моста. Фундаменты сооружены на опускных колод цах диаметром 3,66 м, заглубленных на 26,2 м ниже уровня прили ва. Один устой имеет три опускные колодца, второй— два, а про межуточные опоры — по четыре колодца каждая. Колодцы, обшитые сталью и заполненные бетоном, имеют уширение в осно вании до диаметра, равного 8,08 м.
Балочно-неразрезное сборное пролетное строение по схеме про летов 72,25+103,60 + 72,25 м состоит из четырех двухсекционных коробчатых балок, нижние плиты которых по фасаду моста имеют криволинейное очертание, опускаясь к промежуточным опорам. Каждая коробчатая балка смонтирована из 89 блоков-секций, объединяемых продольной напрягаемой арматурой (пучками). Всего для пролетного строения изготовлено 356 блоков-секций каж дый размером в плане 8x 3 м и массой от 30 до 80 т.
Строительство нового железобетонного моста было организова но без перерыва городского движения по мосту и содержало ряд основных технологических процессов: устройство опор; изготовле ние блоков-секций коробчатых главных балок на полигоне; транс портирование блоков-секций плавучими средствами к месту монта жа; сборку коробчатых балок пролетного строения специальным мостовым краном, перекрывающим по длине весь мост и имеющим пролеты соответственно пролетам старого моста (рис. III.61).
207
Рис. III.61. Многопролетный монтажный |
кран |
в работе: |
|||||
/ —•существующий арочный |
мост; |
2 — свайный фундамент |
опоры |
крана; |
3 — опора нового |
||
балочно-неразрезного моста; |
4 — кессонная |
оболочка; |
5 — уширение опускных колодцев; |
||||
6 — баржа с элементом (блоком) |
коробчатой главной |
балки; |
7 — блоки-секции главной бал |
||||
ки, подвешенные к монтажному крану; |
8 — ферма крана; |
9 — 75 тонная |
лебедка крана |
Этим краном пролетное строение монтировали в четыре после довательных этапа:
1.Собирали крайнюю коробчатую балку с одной стороны ка менного моста и открывали по ней движение транспорта и пеше ходов.
2.Собирали вторую крайнюю коробчатую балку с другой сто роны каменного моста и открывали по ней движение транспорта и пешеходов.
3.Разбирали на отдельные блоки старый каменный мост с
одной стороны (в поперечном сечении), |
монтировали |
сред |
||
нюю коробчатую балку и |
переводили |
на |
нее движение тра |
|
нспорта. |
|
|
|
|
4. Завершали разборку старого каменного моста, монтировали |
||||
последнюю коробчатую балку |
пролетного |
строения нового |
моста |
и заканчивали строительство мостового перехода.
Для возведения нового железобетонного моста и разборки ста рого каменного использовано одно и то же монтажное оборудо вание.
§18. МОНОЛИТНЫЕ МОСТЫ БАЛОЧНО-НЕРАЗРЕЗНЫХ
ИРАМНО-НЕРАЗРЕЗНЫХ СИСТЕМ
Современные монолитные железобетонные мосты возводят ин дустриальными методами, среди которых наибольшее развитие за рубежом получило навесное бетонирование с применением специ альных агрегатов.
Распространен также и метод попролетного бетонирования, ко торый значительно усовершенствовался за последнее десятилетие. Наибольшую давность имеет попролетное бетонирование на сплошных инвентарных сборно-разборных подмостях из металли ческих элементов.
Позднее стали применять подмости в виде несущей балки с катучими опорами, на которых подмости передвигаются по рельсово му пути в поперечном и продольном направлениях. Более совре менными являются подмости, опирающиеся на оголовки стоечных опор моста.
208
Монолитные мосты сооружают за рубежом в большом количе стве, особенно в условиях благоприятного климата ФРГ, Франции, ЧССР, Англии, Италии и других стран.
Мост через р. Рейн в ФРГ
Мостовой переход длиной |
1029,7 м, сооруженный через р. Рейн |
в 1965 г., соединяет г. Бендорф с расположенной на противополож |
|
ной левобережной стороне |
автомобильной магистралью Франк |
фурт — Кёльн.
Строительству моста предшествовал конкурс, в результате ко торого был принят железобетонный мост по проекту У. Финстервальдера.
По условиям судоходства потребовалось принять центральный пролет равным 208 м при возвышении моста на 16 м над РСУ. К центральному речному пролету примыкают с обеих сторон срав нительно небольшие пролеты, позволившие снизить строительную высоту пролетных строений и обеспечить нужный подмостовой га барит на левом берегу реки. Весь переход состоит по длине из двух частей: западной — 524,7 м и восточной — 525 м. Обе части
Рис. Ш.62. Мост через р. Рейн у Бендорфа в ФРГ
209
