.pdfпрочности, Мрз.200 и более по морозостойкости, с ограниченным содержанием трехкальциевого алюмината и тонкомолотых добавок. Для конструкций, предназначенных к эксплуатации в суровых кли матических условиях, целесообразны сульфатостойкие портландцементы, а также с ограниченной экзотермией. В качестве крупного заполнителя рекомендуется промытый щебень из прочных и моро зостойких горных пород Мрз-100 и выше, состоящий из дозируемых фракций 5—10 и 10—20 мм. Содержание илистых, глинистых и пы леватых частиц в щебне не должно превышать 1%, а в промытом крупнозернистом и среднезернистом песке (применяемом в каче стве мелкого заполнителя) не более 3% по массе. Водо-цементное отношение не должно превосходить 0,4, а осадка конуса при меха низированной укладке и уплотнении должна быть не более 4 см.
Для повышения качества сцепления бетона конструкции с бето ном омоноличивания швов в уровне плиты проезжей части рекомен дуется перед бетонированием смазывать опалубку раствором суль фатно-спиртовой барды, а после снятия ее бетонную поверхность обработать проволочными щетками. В камере пропаривания темпе ратура не должна превышать температуры бетона конструкции более чем на 10° С.
Примером применения типовых пролетных строений, смонтиро ванных из составных балок, может служить эстакада одного из мостов, построенных через р. Волгу (см. § 21). Здесь для укрупнительной сборки 42-метровых балок-блоков была сооружена пло щадка, оборудованная стендами, козловыми кранами К-451-М гру зоподъемностью 45 г, насосными установками с 120-тонными дом
кратами тройного действия, |
стеллажами и лотками для пучков, |
|
электрической лебедкой для |
протаскивания пучков, |
установкой |
VII-100 для инъектирования |
каналов и тепляками для |
работы в |
зимнее время.
Прибывающие по железной дороге блоки-секции пролетного строения имели отклонения от проектных размеров, не превышаю щие для верхней плиты ± 5 мм от горизонтали, по скручиванию
± 5 мм, увеличению толщины ребра ± 6 мм. Все блоки-секции, кро ме среднего, закрепленного неподвижно, устанавливали на столи ках стенда на катках, положение которых в плане было строго перпендикулярным к оси составной балки; стыкуемые поверхности очищали, пучки протаскивали в каналы, оставляя свободные концы по 1—2 м. После контрольного обжатия составной балки одним пучком раздвигали блоки ее до зазоров в 20 см и на стыкуемые тор цы наносили клей, изолируя пучки в зоне стыка. Здесь был исполь
зован рекомендуемый для нормальных условий |
эксплуатации со |
|||
став клея: эпоксидная смола ЭД-5—100 в. ч. |
(весовых частей), |
|||
отвердитель ПЭПА— 10 в. ч., |
пластификатор |
МГФ-9 |
от |
10 до |
20 в. ч., цемент от 100 до 200 в. ч. |
|
достиже |
||
Сначала в балке натягивали два первых пучка, а по |
||||
нии клеем прочности на срез |
более 25 кгс/см2 натягивали |
осталь |
ные. Каналы ипъектировали с одного конца до появления на про тивоположном воды, а затем около 3—4 л раствора. Состав.
90
раствора: |
портландцемент |
М-500 — |
|
|
||||
150 кг, |
вода — 49,5 л, |
пластификатор — |
|
|
||||
сульфитно-спиртовая барда. Затем вы |
|
|
||||||
ходное отверстие закрывали, давление в |
|
|
||||||
канале |
увеличивали |
до |
4—5 кгс/см2 и |
|
|
|||
поддерживали в течение 5 мин. |
|
|
||||||
Укруппительная сборка на припо- |
|
|
||||||
строечиом полигоне, выполняемая в со |
|
|
||||||
ответствии с разработанными строитель |
|
|
||||||
ной организацией технологическими кар |
|
|
||||||
тами, |
имела |
следующие |
показатели по |
Рис. 11.9. Поперечное сече |
||||
продолжительности процесса |
и затратам |
|||||||
ние стандартной автодорож |
||||||||
рабочего времени: при одновременной |
ной балки в США: |
|||||||
работе на четырех стендах после периода |
1 — сборная плита; |
2 — стык; |
||||||
освоения количество выпускаемых в ме |
3 — стандартная |
балка |
||||||
|
|
сяц балок— 15; количество смен на изго товление одной балки— 15, т. е. 7,5 дней при двухсменной работе; затраты труда на 1 мъ бетона — 1,4 чел.-дня.
В мостостроении известны и другие приемы членения балочных
ребристых сборных пролетных |
строений |
на |
элементы-блоки и их |
омоноличивания при монтаже. |
Например, |
в |
СШ А п р и м е н я ю т |
р е б р и с т ы е п р о л е т н ы е с т р о е н и я в |
в и д е с б о р н ы х |
д в у т а в р о в ы х с т а н д а р т н ы х б а л о к ч е т ы р е х т и п о в |
(I—IV) с |
накладными сборными |
или |
монолитными |
плитами |
(рис. II.9); |
их достоинство — малая |
масса |
монтажных |
блоков и |
большие возможности варьирования |
при компоновке поперечных |
сечений. Тип I охватывает пролеты мостов от 9,1 до 13,7 м, тип II —
от 12,2 до 18.2 м, тип III — от 16,7 до 24,3 м, тип IV — от 21,3 до
30,4 м. Балки имеют соответственно типам высоту от 0,71 до 1,37 м,
толщину стенки 0,15—0,20 м. |
сборные или монолитные |
||
По верху балок-блоков укладывают |
|||
плиты (см. рис. |
II.9), объединяющие вместе с |
диафрагмами эле |
|
менты сборного |
пролетного строения. Балки |
типа I диафрагм в |
|
пролете не имеют, в типах II и III есть одна диафрагма в середи |
|||
не пролета, в типе IV — три диафрагмы |
(одна |
в середине и две в |
третях пролета). Балки армируют напрягаемыми пучками или пря дями, разрыв которых при испытании на прочность не должен пре вышать 2% от общего количества проволок, а в одной пряди — не больше одной проволоки. При натяжении арматуры на упоры обя зательна постановка вертикальных хомутов, воспринимающих не менее 4% от полной величины предварительного напряжения. У конца балки хомуты максимально приближены к торцу. При на тяжении арматуры на бетон на торцах балки устанавливают арми рованные сетками концевые блоки, распределяющие силы предва рительного напряжения; длина этих блоков составляет не менее 3/4 высоты балки. Все выступающие углы конструкции должны
иметь фаски или |
закругления радиусом 2 см. |
Таким |
же тре |
бованиям должны |
удовлетворять пересечения |
стенок, |
полок |
и диафрагм. |
|
|
|
91
Прочность бетона балок в период эксплуатации должна состав лять по американским стандартам 350 кгс/см2, при передаче пред варительного напряжения — 280 кгс/см2, прочность плиты и диафрагм — 210 кгс/см2. Обжатие балок, армированных напрягае мой пучковой или прядевой арматурой, производится при прочности бетона, равной 0,8 R2&-
Многочисленными натурными и лабораторными исследованиями в США выявлена высокая надежность конструкций пролетных строений в виде отдельных балок-блоков с накладными плитами. При шероховатой поверхности бетона накладной сборной или моно литной плиты, соединяемой с балками, обеспечивается их совмест ная хорошая работа в составе пролетного строения.
Переходным типовым решением от плитных к ребристым сбор ным пролетным строениям, также получившим распространение в США, являются конструкции в виде отдельных балок-блоков ко робчатого сечения, объединяемых при монтаже шпоночным соеди нением, а также поперечным натяжением пучков в середине и чет верти или трети пролета. Пролетные строения этой конструкции в поперечном сечении монтируют из блоков четырех типов.
§ 11. БАЛОЧНО-РАЗРЕЗНЫЕ МОСТЫ С ПРОЛЕТАМИ ДО 25 м
Индивидуальные (нетиповые) конструкции мостов балочно-раз резной системы отличаются большим разнообразием, связанным с рядом специфичных условий. Применение индивидуальных плитных или ребристых пролетных строений требует специального техникоэкономического обоснования и обычно вызывается следующими об стоятельствами:
1) необходимостью снижения строительной высоты (в сравне нии с типовыми конструкциями), а также улучшения архитектур ного вида сооружения;
2)расположением сооружения на кривой или при значительной косине опор по отношению к оси моста;
3)возможностью многократного применения однотипной конст рукции при строительстве одного объекта или ряда аналогичных, если при этом обеспечивается высокое качество сооружения и со кращение сроков строительства;
4)упрощением технологии изготовления конструкций и их мон тажа без увеличения продолжительности и стоимости строительст ва моста.
При проектировании индивидуальных балочных пролетных стро ений особое внимание обращают как на получение оптимальных технико-экономических показателей, так и на высокую технологич ность конструкции.
Впоследнее время рядом отечественных проектных организа ций проведены исследования по определению наиболее рациональ ного расстояния между балками в пролетном строении. Установле но, что в соответствующей типовым проектам высоте конструкций возможно некоторое увеличение расстояния между балками (шага)
92
сизменением сечений плиты и ребра. Однако по условиям завод ского изготовления, а также сохранения существующих пропароч ных камер и транспортно-монтажного оборудования ширина плиты проезжей части должна быть минимальной (она определяется рас четом по первому или второму предельным состояниям). Расстояние между плитами балок можно заполнять монолитными или сборны ми (вставными) плитными элементами с омоноличиванием стыков.
Вбольшинстве стран при строительстве индивидуальных конст рукций мостов применяют как сборные, так и сборно-монолитные плитные и ребристые конструкции пролетных строений. Наиболее целесообразные из них, отличающиеся высокими технико-экономи ческими показателями, обычно рекомендуют для повторного приме нения на строительстве других аналогичных сооружений, а также для нестандартных или косых пролетных строений.
При строительстве транспортных пересечений в разных уровнях
ссоблюдением всех требований по габаритам проезжая часть ниж него яруса может находиться в неблагоприятных эксплуатационных условиях вследствие расположения на наиболее пониженном участ
ке продольного профиля дороги.
Мосты и эстакады плитной конструкции
С целью снижения строительной высоты, позволившей поднять уровень дорожного покрытия пересекаемой дороги и исключить при
эксплуатации необходимость водоотлива |
на |
п у т е п р о в о д е , |
по |
|
строенном в 1965 |
г. под ж е л е з н о д о р о ж н о е д в и ж е н и е |
на |
||
двухпутном участке ж. д. Рязань — Ряжск, |
по проекту Гипротранс- |
|||
моста применены |
безбалластные плитные |
пролетные строения |
(рис. 11.10, а). При их длине, равной 12,26 м строительная высота была снижена на 50 см в сравнении с типовыми. Пролетное строе ние смонтировано под каждый путь из двух плитных блоков сплош ного сечения массой 40 т, изготовленных на приобъектном полиго-
Рис. 11.10. Поперечное сечение железнодорожного плитного безбалластного сбор ного пролетного строения длиной 12,26 м и деталь соединения плитных блоков над опорой:
/ — слой цементного раствора; 2 — средний плитный блок; 3 — крайний плитный блок; 4 — бетон омоноличивания; 5 — отверстие (показано пунктиром); 6 — тротуарный блок; 7 — тро туарная плита; 8 — стык Передерия; 9 — отверстие для крепления рельсового пути (показа но пунктиром); 10 — ванный стык
93
не и установленных в пролете железнодорожным краном. С целью получения гладкой качественной поверхности блоки бетонировали в перевернутом положении. В связи с расположением пролетных строений на станции между двухблочными участками в поперечном сечении уложена железобетонная плита, предназначенная для про хода обслуживающего персонала. Железобетонные тротуарные консоли имеют проем для пропуска коммуникаций.
Плитные блоки связаны между собой диафрагмой из монолитно го бетона только (рис. 11.10, б) в местах опирания на ригель опо ры. В каждом блоке в этой зоне устроен проем, в котором располо жены выпуски арматуры, объединяемые в верхней части ванным стыком, а в нижней стыком Передерия. Перед омоноличиванием стыкуемые бетонные поверхности были смазаны эпоксидным клеем.
Для крепления рельсов к блоку в нем было устроено специаль ным пустотообразователем отверстие, расширяющееся книзу, в ко торое вставляли болт, крепящий подкладку рельсового пути. Для обеспечения точности изготовления с допуском ± 2 мм пустотообразователи были жестко прикреплены к опалубке.
Примером конструкций, позволяющих упростить технологию из готовления и монтажа, могут служить плитные балочно-разрезные пролетные строения длиной 12—24 м (проект СКВ Главмосстроя), состоящие в поперечном сечении из отдельных плитных блоков сплошного сечения, объединяемых при монтаже бетонными шпон ками. Плиты армированы арматурой класса А-Ш. Однако приме нение этих конструкций связано с перерасходом материалов по сравнению с типовыми пустотными той же длины.
Другое плитное пролетное строение применено на п о д х о д а х к мо с т а м , построенным в 1969 г. через р. Москву в Нагатино и в 1972 г. через р. Оку в Горьком по проектам Гипротрансмоста (см. § 17). Оно смонтировано из двутавровых балок-блоков с развитой нижней полкой-поясом, в котором расположены напрягаемые эле менты в виде пучков из 24 проволок диаметром по 5 мм с анкерами МИИТа. Сборные балки-блоки из бетона М-500 были изготовлены по стендовой технологии с натяжением арматурных элементов на упоры. Длина блока — 18,0 м, масса— 13 т. Нижние видимые по верхности блоков не имеют выпусков и закладных частей и изготов лены с повышенным качеством бетонной поверхности.
Пролетное строение смонтировано из отдельных балок-блоков, поставленных друг к другу с зазором по нижним полкам в 2 см. Внутреннее пространство между блоками заполнено бетоном, кото рый работает совместно со сборными элементами на последующие нагрузки.
Примерно с 1966 г. в Англии получили распространение балкиблоки в виде перевернутого Т-образного блока с последующей ук ладкой поверху их монолитной плиты проезжей части. Такие мно гоячеистые плитные пролетные строения из стандартных балок применяют в мостах с пролетами до 17,0 м.
В США тоже применяют аналогичные сборные балки-блоки длиной 22,25 м, имеющие полки в растянутой зоне и объединяемые
54
Рис. II.11. Плитное пустотелое предварительно напряженное пролетное строение и деталь трубы (США):
/ — анкерная |
плита для напрягаемых 40-проволочных |
пучков; |
2 — дорожное покрытие про |
|||||||
езжей |
части; |
3 — гофрированная металлическая |
труба; |
4 — стержневая |
ненапрягаемая арма |
|||||
тура; |
5 — трубка |
для коммуникаций; |
6 — хомут, |
жестко |
закрепляемый |
за опалубку; |
7 — на |
|||
прягаемые пучки; |
8 — стык ленты |
гофрированной |
трубы |
четырехскладчатым |
замком; |
|||||
|
|
|
|
9 — гофр трубы |
|
|
|
|
|
в верхнем и нижнем уровне в коробчатые многоячеистые плиты. Например, при ширине проезжей части с тротуарами 13,8 м пролет ное строение собирают из 13 балок высотой 1,2 и 1,36 м с расстоя нием между ними 1 м. В поперечном направлении поверху нижних полок балки объединены арматурными напрягаемыми стержнями
сшагом 60 см, пропущенными в специальные отверстия в стенках,
иобетонированы. Верхний пояс балок, т. е. плита проезжей части толщиной 18 см, выполнен монолитным. Связь между сборными
элементами и плитой обеспечена петлевыми выпусками из тела ба-
95
лок. В архитектурных целях по наружным плоскостям на всю вы соту конструкции дан монолитный железобетон.
Разновидностью применения плитных ячеистых пролетных стро ений большой длины служит м о н о л и т н ы й мост, построенный в 1969 г. в США в штате Коннектикут (рис. 11.11, а). При пролете 24 м строительная высота конструкции — 0,98 м (рис. 11.11, б). Для образования пустот здесь применены тонколистовые (0,5 мм) гоф рированные металлические трубы (рис. 11.11, в) заводского изготов ления с соединением ленты четырехскладчатым щитовым замком (рис. 11.11, г), который значительно повышает жесткость конструк ции. При полной ширине пролетного строения 12,5 м в поперечном сечении размещено 11 труб диаметром 81 см, что уменьшило пло щадь пустотелого (ячеистого) сечения против сплошного на 40% (см. рис. II.11, б). Спирально рифленые металлические трубы по зволяют вибрировать бетонную смесь и укладывать ее в опалубку за один прием. Такая ячеистая конструкция в большей степени от вечает предъявляемым требованиям по обеспечению высокого ка чества, чем конструкции с извлекаемыми пустотообразователями. Хранение труб допускается на открытом воздухе. При небольшом ржавлении труб улучшается их последующее сцепление с бетоном, так как после бетонирования процесс корродирования прекраща ется.
Плитное пролетное строение армировано напряженными пучка ми из 40 проволок диаметром по 6,3 мм с прочностью 170 кгс/мм2. Прочность бетона по американскому стандарту при создании пред
варительного натяжения составляет |
245 кгс/см2, а на 28 день — |
||
316 кгс/см2. При бетонировании плит |
гофрированные |
трубы |
были |
прикреплены хомутами к поперечной арматуре (рис. |
11.11, |
в). По |
концам к трубам приварены колпаки. Напрягаемые пучки выведе ны между трубами на торцы пролетного строения. Пролетное строние бетонировали с приданием верхней поверхности двускатного поперечного профиля проезжей части. Дорожное покрытие толщи ной 10 см — это слой битуминизированного водонепроницаемого бе тона, уложенного по стеклоткани.
М осты и эстак ады ребр и стой |
конструкции |
В условиях сложившейся городской |
застройки и планировки |
часто применяют пролетные строения индивидуальной проектиров ки с пониженной строительной высотой. Так, на эстакадах в Моск ве, Куйбышеве и других городах нашли применение пролетные строения длиной 24,0 м (и 28,0 м), монтируемые из сборных дву тавровых балок-блоков высотой 1,1 м. В 1970 г. по проекту Гипротрансмоста построен п у т е п р о в о д н а д ж е л е з н о д о р о ж
н ы м и п у т я м и , который имеет |
балочно-разрезное пролетное |
|
строение такого типа (рис. 11.12). |
|
|
Подмостовые габариты: над |
железнодорожными путями 7 м, |
|
над дорожным покрытием улицы |
5 м. |
Ширина проезжей части 14 л, |

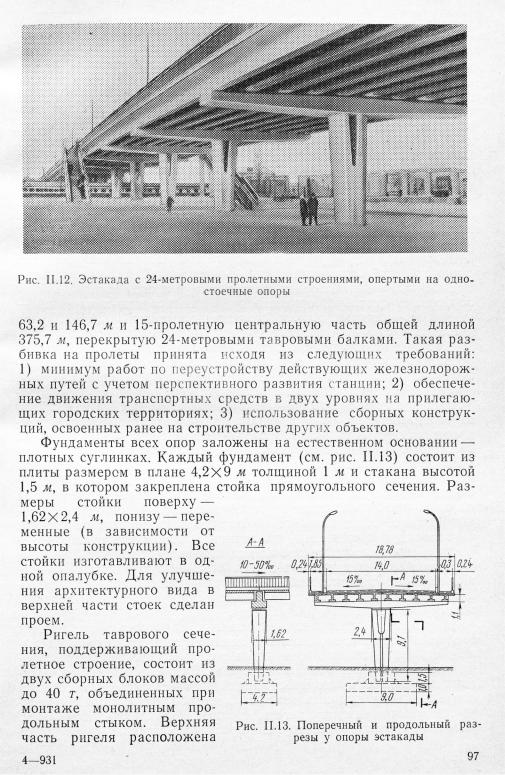

тротуары по 1,85 м (рис. II. 13). Путепровод имеет подходы длиной
96
между балками пролетного строения (см. рис. 11.13). В поперечном сечении путепровода 10 двутавровых предварительно напряженных балок длиной 24 ж и высотой 1,1 ж, они расположены на расстоя нии 1,82 ж друг от друга. Балки монтажной массой по 34 т были изготовлены из бетона М-400, армированы горизонтальными напря гаемыми пучками по 24 проволоки диаметром 5 мм. Контролируе мое усилие в пучке 45,5 тс. Во избежание появления микротрещин в верхнем поясе при передаче усилий предварительного натяжения пучки были заанкерены в балке в соответствии с эпюрой моментов. Выключение части пучков из работы обеспечено изоляцией их (от бетона) бумагой, покрытой битумом. Балки объединяли путем бе тонирования стыков в зоне верхней плиты. По плите уложены вы равнивающий бетонный слой толщиной 4 см, гидроизоляция— 1 см,
защитный слой — 4 |
см и |
асфальтобетонное |
покрытие — 6,5 см. |
Бордюр возвышается |
над |
уровнем покрытия |
проезжей части |
на 45 см.
Котлованы под фундаменты опор разрабатывали в ограждении с многократной оборачиваемостью его металлических конструкций. Все сборные железобетонные конструкции для опор изготовлены на полигоне строительной организации, а для пролетных строений — на заводе мостовых железобетонных конструкций (М Ж БК); их доставляли от завода к месту монтажа по железной дороге.
Сборные конструкции вне зоны железнодорожных путей монти ровали двумя гусеничными кранами ДЭК-50 и МКГ-25, что позво лило не прекращать движения троллейбусов по привокзальной площади. В пределах железнодорожных путей для монтажа про летных строений применены два железнодорожных крана ЭДУ-50 грузоподъемностью по 50 т, работавшие в «окнах» железнодорож ного движения. При производстве работ особое внимание обращали на строгую последовательность в установке блоков опор, ригелей и балок пролетных строений. Блоки консольных ригелей опор уста навливали после набора проектной прочности бетоном стыка стой ки с фундаментом. До омоноличивания двух блоков конструкции сборного ригеля пролетное строение монтировали только над стой ками, строго последовательно как поперек, так и вдоль путепровода.
Благодаря применению одностоечных опор и увеличению рас стояния между балками пролетного строения достигнуты высокие технико-экономические показатели. На 1 м2 горизонтальной пло щади моста расход железобетона составил для опор 0,26 ж3, пролет ных строений — 0,27 ж3; трудоемкость монтажа на 1 ж3 сборных конструкций составила 1,43 чел.-дня.
Для более рациональной организации движения транспортных средств в условиях сложившейся планировки и городской застрой ки часто путепроводы и эстакадные съезды с больших мостов стро ят криволинейными в плане и профиле. Для максимального осво бождения подмостового пространства количество стоек в каждой опоре принимают минимальным. При этом опоры сложной конфигу рации обычно имеют ригель, полностью или частично (см. рис.II.13) скрытый в конструкции пролетного строения.
98
В декабре 1971 г. законче |
|
|
||||||
но строительство оригинальной |
|
|
||||||
э с т а к а д ы |
т р а н с п о р т |
|
|
|||||
н о г о п е р е с е ч е н и я |
(рис. |
|
|
|||||
11.14) |
у моста |
через |
р. Волгу |
|
|
|||
(см. § 21). Основное назна |
|
|
||||||
чение |
эстакады — направить |
|
|
|||||
часть |
транспортно-транзитного |
|
|
|||||
потока, минуя городские ули |
|
|
||||||
цы. Наличие в этом районе па |
|
|
||||||
мятников |
XVII |
века |
вызвало |
|
|
|||
необходимость |
обеспечить |
|
по |
|
|
|||
вышенные |
архитектурные |
тре |
|
|
||||
бования к эстакаде при услож |
|
|
||||||
ненной планировке комплекса |
Рис. 11.14. План транспортной развяз |
|||||||
транспортного |
пересечения. |
ки с устройством эстакадного |
съезда |
|||||
Эстакада, |
расположенная |
в |
м, имеет 11 пролетов по |
17,5 м. |
||||
плане |
на |
кривой радиусом |
125 |
Ширина проезжей части 8,5 м, тротуары по 1,5 м. Полная длина эстакады с учетом переходного пролета в месте примыкания к мос ту — 220 м.
Балочно-разрезные сборные пролетные строения, расположен ные по хордам кривой, смонтированы из типовых балок (с каркас ной арматурой) длиной по 16,76 м. В поперечном сечении эстакады расположено семь тавровых балок-блоков (рис. 11.15). Конструк ция промежуточных балок полностью соответствует типовому про екту, а крайние имеют несколько другие размеры плиты в плане. Примыкание эстакады к мосту дано в виде монолитного косого плитного железобетонного балочно-разрезного пролетного строения, сопрягаемого с конструкциями рамно-подвесного моста.
Учитывая, что на криволинейной эстакаде движение односто роннее, ее покрытие проезжей части имеет односкатный поперечный уклон в 20% о- Для создания более безопасных условий движения автомобилей в период эксплуатации на проезжей части эстакады с наружной стороны, кроме бортового бордюра высотой 40 см, дано специальное металлическое ограждение высотой 65 см. Огражде ние состоит из двух уголков, расположенных параллельно бордюру и закрепленных на металлических стойках, которые жестко соеди нены с конструкцией проезжей части.
Фундаменты всех промежуточных опор выполнены на предва рительно напряженных сваях сечением 40X40 см длиной 18 м, за биваемых с помощью копра из элементов УИКМ. Копер перемеща ли над котлованом по мостику, установленному на рельсовом пути по насыпи с балластным песчано-гравийным слоем. Для подачи блоков сборных конструкций и перемещения монтажного козлового крана К-451-И-М грузоподъемностью 65 т на насыпи располагали две рельсовые нитки, а также подъездной путь, примыкающий к существующей железнодорожной ветке. Тело опоры эстакады од ностоечное (см. рис. 11.15) оперто на свайный фундамент, в котором
4* |
