•ПРИЛОЖЕНИЕ 5. ПРИМЕРЫ ПРИВЕДЕНИЯ ДАННЫХ К НОРМАЛЬНЫМ УСЛОВИЯМ

Ниже приведены два примера использования данных пробоотбора для характеристики годовых выбросов в атмосферу. В Примере 1 концентрация

соединения измерена в тех же условиях, что и скорость потока, а в Примере 2 концентрация и скорость потока отходящих газов измерены в различных

условиях.

Пример 1. Концентрация и скорость потока измерены в одинаковых условии

В данном примере концентрация соединения представлена в тех же условиях, что и скорость потока. Исходные данные:

•поток отходящих газов из дымовой трубы оценен в 30 Нм3/c

•измеренная концентрация кадмия в отходящем газе равна 0.01 мг/Нм3

•дымовая труба работает 24 ч в сутки 300 дней в году.

Прежде всего, определяется число секунд в году, в течение которых осуществляются выбросы из дымовой трубы:

Nс/г = (3600 с/ч х (24 ч/сут) х (300 сут/г))

=2.6х107 с/

Из этих данных выводится эмиссия по следующей формуле:

Эмиссия (выброс) = ((0.01 мг/Нм3) х (30 Нм3/с) х (2.6*103 с/г))/106 мг/кг =

=7.8 кг кадмия/г

2.Пример 2. Концентрация и скорость потока измерены в разных условиях

Вданном примере необходимы дополнительные расчеты. Исходные данные:

•поток отходящих газов из дымовой трубы оценен в 100 м3/c

•измеренная концентрация кадмия в отходящем газе равна 0.01 мг/Нм3

•дымовая труба работает 24 ч в сутки 300 дней в году

•приблизительные условия на конце трубы –150оС и 1 атм.

С использованием фактических данных для дымовой трубы можно преобразовать «фактический» поток отходящего газа в нормализованный поток, применив соотношения температур. Отметим, однако, что температуры должны быть

выражены в единицах абсолютной шкалы Кельвина (т.е. 0оС = 273 К)

Далее проводится преобразование по следующей формуле (реальное условия для дымовой трубы – 150+273=423 К).

Отходящий газ (Нм3/с) = 100 м3/с х (273/423) = 64.5 Нм3/с

Затем вычисляется уровень эмиссии с использованием той же методики, что и в Примере 1, по формуле:

Эмиссия (выброс) = ((0.01 мг/Нм3) х (64.5 Нм3/с) х (2.6*107 с/г))/106 мг/кг

183

= 16.8 кг кадмия в год

184

•ПРИЛОЖЕНИЕ 6. ПРИМЕРЫ ОЦЕНКИ ЭМИССИИ В ОКРУЖАЮЩУЮ СРЕДУ

Ниже приведены два примера применения методов, подробно описанных в Главе 5, для оценки эмиссии загрязняющих веществ в окружающую среду. Пример 1

служит для демонстрации применения метода материального баланса (см. раздел 5.3), а Пример 2 – метода вычислений (см. раздел 5.4).

Пример 1 – Метод материального баланса

Впроцессе используется:

•10000 т сырьевого материала A

•5000 т сырьевого материала B

•20000 т воды.

иобразуется:

•22000 т продукта

•4000 т побочного продукта ежегодно.

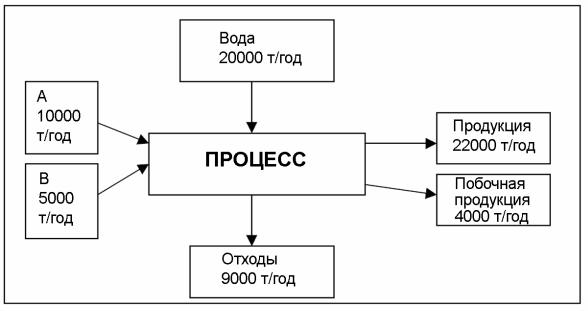

Данный процесс схематично изображен на рис. A6.1.

Что такое «общая сумма отходов от процесса»?

Рис. A6.1: Составление массового баланса

Расчет общей суммы отходов, выделяемых в процессе, включает несколько

этапов:

Этап 1. Вычисление общего количества веществ на входе в процесс

185

Общее количество веществ на входе = масса А + масса B + масса

воды

= 10000 + 5000 + 20000 = 35000 т

Этап 2. Вычисление общего количества веществ на выходе из процесса

Общее количество веществ на выходе = масса продукта + масса побочного

продукта

Далее необходимо определить эти виды отходов. Так, например, из 9000 тонн отходов, произведенных за год, 2800 тонн можно собрать и отправить на захоронение вне территории предприятия, а примерно

6000 тонн можно отправить на локальные очистные сооружения перед

сбросом в коллектор. Это будет означить, что 200 тонн отходов было выпущено в окружающую среду (в настоящем примере, речь идет о выбросе в атмосферу, но то же самое относится, например, к случаю прямого сброса в водную среду). Зная приблизительное соотношение между веществами А и B в потоке отходов, можно определить количество А и количество B, выпущенные в атмосферу.

Важно отметить, что следует учитывать любые виды подходящего

контроля эмиссии (например, отходы могут быть направлены через установку для сжигания, в которой будет уничтожена б’ольшая часть или вся масса веществ А и B, прежде, чем они будут выпущены к атмосферу).

Описанный выше общий подход с применением метода материального баланса может также применяться к отдельным процессам или элементам оборудования. Для этого необходимо располагать сведениями о количестве веществ на входе (т.е. расходы, концентрации, плотности) и продуктов индивидуального процесса.

Пример 2 - Метод вычислений

Применение данного метода вычисления показано на следующем примере, в котором выбросы SO2 в результате сгорания топлива можно рассчитать на основе

результатов анализа топлива и известного расхода топлива для двигателя.

В рамках данного подхода предполагается полное превращение серы в SO2 и учитывается, что на каждый килограмм сожженной серы (МS=32) приходится два килограмма испущенного SO2 (МSO2 = 64). Для вычисления годового объема выбросов серы (E), необходимы некоторые технологические данные:

186

Массовый расход топлива (Q) = 20900 кг/ч Массовый процент серы в топливе (C) = 1.17 %

Молярная масса диоксида серы (МSO2) = 64 Молярная масса элемента серы (МS) = 32

Рабочее время (T) = 1500 ч/г
