системы с гасителями колебаний.
Каждая из этих групп подразделяется на подгруппы по принципам конструктивной реализации или характеру динамического взаимодействия с защищаемой конструкцией сооружения. Применение на практике перечисленных выше мер повышения устойчивости зданий и сооружений позволяет снизить сейсмическую реакцию сооружений в два-три раза и вести проектирование с расчетной сейсмичностью на 1 балл ниже.
Теоретически из всех перечисленных систем наиболее хорошо разработаны адаптивные системы, сущность которых заключается
Б
а б в г

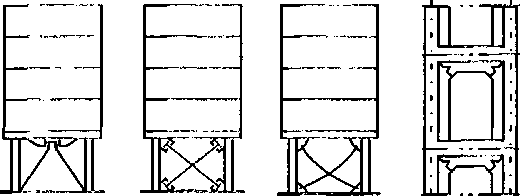

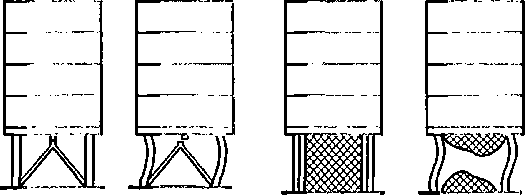

Рис. 7.14. Сейсмозащита зданий с помощью выключающихся (Л) и включающихся (Б) связей (по В. С. Полякову).
А. а — специальные включающиеся элементы, б — разрушающиеся панели — связи; Б а — упоры-ограиичители, б — упругие связи, в — провисающие растяжки, г —
жесткие панели.
95
в
том, что они в процессе землетрясений
могут менять свои динамические
характеристики в регулируемых пределах
и избегать резонансных явлений.
Система с включающимися связями (рис.
7.14, Л) работает наиболее эффективно в
районах с преобладанием высокочастотных
составляющих землетрясений. К недостаткам
этих мер повышения устойчивости
сооружения относится необратимое
разрушение антисейсмических конструкций
(выключение связей), требующих немедленного
восстановления. В то же время как в
системах с включающимися связями (рис.
7.14, Б)
конструкции не разрушаются и нет
необходимости их восстановления.
Антисейсмические мероприятия такого
типа широко применялись при строительстве
зданий проекта 122-й серии в г.
Северобайкальске на БАМе. В качестве
примера мы охарактеризовали лишь одну
систему сейсмозащиты, другие системы
подробно описаны в специальной
литературе (Поляков и др., 1988). Вместе с
тем необходимо подчеркнуть, что в
разных странах с помощью этих методов
сейсмозащиты пытаются снизить реакцию
сооружений на сейсмические толчки
различной силы. Наиболее широко в США,
Италии, Мексике, Югославии, Новой
Зеландии, Японии и других странах
применяется сейсмоизоляция сооружений.
В Англии, Армении и Грузии при
строительстве отдельных сооружений
использованы различные системы
демпферов, а на Дрезденской телевизионной
башне и ряде башенных сооружений и мачт
в Чехии применены динамические
гасители.
Все,
что мы говорили об устойчивости
сооружений выше, в большей степени
относилось к жилым, общественным и
производственным зданиям. Проектирование
других объектов — железных и автомобильных
дорог, мостов, тоннелей, линий
электропередач и связи, различных
гидротехнических сооружений — должно
проводиться в строгом соответствии
со всеми утвержденными нормативными
документами, руководствами и правилами.
НАВЕДЕННАЯ
(ТЕХНОГЕННАЯ) СЕЙСМИЧНОСТЬ.
ПРИРОДА
ЯВЛЕНИЯ.
ЛОКАЛЬНЫЕ
ЗАКОНОМЕРНОСТИ
Исследование
взаимодействия объектов человеческой
деятельности и геологической среды
является исключительно важным научным
и практическим вопросом современности,
так как геологические факторы все
чаще становятся причинами крупных
техногенных катастроф. Одной из таких
серьезных причин является наведенная
(техногенная, возбужденная) сейсмичность.
Что
означает термин «наведенная сейсмичность»?
В нашей научной литературе Иногда
под этим термином понимают два разных
96Глава 8
процесса
«инициирование»
и «возбуждение»
(Николаев, 1994). «Инициирование» — это
воздействие на очаг готового
землетрясения. «Возбуждение» — это
воздействие на определенную зону земной
коры,
вызывающее одно или рой землетрясений,
которые без
такого
воздействия не произошли бы. Причем
это могут быть как
природные,
так и антропогенные (или техногенные)
воздействия. К природным факторам
наведенной сейсмичности относятся
такие, в настоящее время еще не достаточно
глубоко изученные факторы, как приливные
деформации, связанные с фазами Луны и
Солнца, изменение скорости вращения
Земли, солнечная активность,
инициирование землетрясений
землетрясениями, погодные явления. К
антропогенным или техногенным факторам
наведенной сейсмичности относятся
возведение и эксплуатация крупных
водохранилищ, мощные промышленные и
атомные взрывы, добыча
полезных
ископаемых и даже запуски тяжелых
космических ракет. В настоящей главе
речь пойдет о наведенной сейсмичности,
связанной с антропогенными (техногенными)
факторами. Причем в данном
случае
этот термин будет носить двоякий смысл,
о котором говорилось раньше, то есть
будут рассмотрены как сейсмичные
районы,
так и асейсмичные. В первом случае
наведенная сейсмичность является
главным образом инициирующим фактором,
а во втором случае — возбуждающим
фактором.
До
сих пор нет единой и законченной
физической и математической
теории
или модели, которые бы удовлетворительно
объясняли
феномен
наведенной сейсмичности. В случае
строительства и заполнения крупных
водохранилищ на проблему генезиса и
механизма
возбужденной
сейсмичности имеются разные точки
зрения.
Перечислим
некоторые из них: а) влияние веса воды,
б) изменение
напряжений
в элементах земной коры, вызванные
водной нагрузкой и скоростью изменения
уровня водохранилища, в) влияние
порово-трещинного
давления, которое нейтрализует геостати-
ческую
нагрузку,
уменьшает трение в горных породах,
изменяет их прочность, нагрузку и т. д.
В
случае разработки нефтяных и газовых
месторождений причиной возбуждения
тектонического землетрясения может
стать: а)
извлечение
и закачка флюида (жидкости), б) изменение
пластовою давления и пластовой
температуры, в) прямая просадка
(оседание)
поверхности
и т.д. При добыче твердых полезных
ископаемых,
при
проходке шахт наблюдаются горные удары,
то есть внезапное
взрывоподобное
разрушение горных выработок,
сопровождающееся излучением
сейсмических волн. Но кроме горных
ударов
наблюдаются
сейсмические события, которые не
сопровождаются
разрушением
выработок, но происходит излучение
сейсмических волн. Эти события
называются толчками. Например, на шахтах
Североуральского
бокситового рудника ежегодно, начиная
с 1981 года (год установки сейсмометрической
аппаратуры), реги- сзрируются около
тысячи сейсмических событий с энергией
от 102
до
109
Дж. Согласно
представлениям ряда исследователей,
появле
97
ние
наведенной сейсмичности при добыче
твердых полезных ископаемых
обусловлено техногенным внедрением в
сильно энергонасыщенные горные
породы (Пономарев и др., 1994). В этом
случае вводится новое понятие об
активной и пассивной геологической
среде.
Подземные
ядерные взрывы (ПЯВ), с одной стороны,
могут инициировать тектонические
землетрясения, являющиеся результатом
триггерного (эффект спускового крючка)
высвобождения напряжений, накопленных
геологической средой, с другой —
подземные ядерные взрывы могут
вызывать обвальные землетрясения,
связанные с обрушением подземных
полостей, образующихся при взрыве.
Наконец,
несколько слов следует сказать о
появившихся в последнее время
сведениях о влиянии запусков тяжелых
ракет на возникновение сильных
землетрясений. По приближенным оценкам,
справедливость которых уже подтверждена
частично экспериментальными данными
(Рыбников, 1994), при определенных
геофизических условиях техногенно
спровоцированные вариации атмосферного
давления над литосферными плитами
могут послужить триггерным, спусковым
фактором на их напряженно-деформированные
границы и спровоцировать сейсмические
толчки.
НАВЕДЕННАЯ
СЕЙСМИЧНОСТЬ, СВЯЗАННАЯ СО СТРОИТЕЛЬСТВОМ
И ЗАПОЛНЕНИЕМ КРУПНЫХ ВОДОХРАНИЛИЩ
Накопленные
материалы о проявлении наведенной
сейсмичности, связанной со
строительством крупных гидроэлектростанций,
сопровождающихся заполнением больших
водохранилищ, ставят особенно остро
проблему возникновения сейсмичности
в связи с инженерной деятельностью
человека. Особые осложнения при этом
возникают из-за необычных параметров
этих землетрясений, так как частота
повторения и интенсивность наведенных
землетрясений часто оказывается
выше нормальной для данного региона,
а очаги землетрясений располагаются
в непосредственной близости от
водохранилищ. При этом в мировой практике
известно несколько случаев, когда
землетрясения, вызванные заполнением
водохранилищ, приводили к разрушению
строительных объектов, плотин,
вызывали человеческие жертвы.
Проблема
возникновения землетрясений в связи
с нагрузкой на геологическую среду от
водных масс крупных водохранилищ в
разных частях мира стала предметом
озабоченности различных исследователей
и вызвала значительный международный
интерес. В США ей уделяют'внимание такие
влиятельные правительственные
учреждения, как Национальная океаническая
служба, Геологическая служба и т. д.
В бывшем СССР были построены такие
крупные водохранилища и гидроэлектростанции,
как: Ингурская на реке Ингури в Грузии,
высота плотины 271 м; Саяно-Щушенс-
98
кая
на реке Енисей в России, высота плотины
245 м; Чиркейская на реке Силак в России,
высота плотины 232.5 м; Токтогульская па
реке Нарын в Киргизии, высота плотины
215 м; Зейская на реке
Зея
в России, высота плотины 115 м; Братская
на реке Ангаре
в
России, высота плотины 126 м и т. д. Следует
сказать, что эти водохранилища построены
как в высокосейсмичных районах (Ин-
гури ГЭС) и в районах с умеренной
сейсмичностью (Зейская ГЭС),
так
и
в
асейсмичных районах (Братская ГЭС).
Впервые
с явлением наведенной сейсмичности,
связанной с водохранилищами,
человечество столкнулось после
заполнения водохранилища в районе
оз. Марафон (Греция) в 1931 году, спустя
два года после начала заполнения
водохранилища, когда в нем был достигнут
максимальный уровень воды. Незначительные
по энергии,
но
Ощутимые толчки начали отмечаться
людьми сразу после начала наполнения
водохранилища, а в 1931 году произошло
землетрясение с М
>
5, которое носило разрушительный
характер.
Другой
пример связи между вынужденной
сейсмичностью и заполнением
водохранилища наблюдался после постройки
на реке Колорадо плотины Гувер. Спустя
год после начала заполнения водохранилища
в 1936 году, был зарегистрирован первый
толчок. До этого события существенной
сейсмической активности в данном районе
не наблюдалось. В начале семидесятых
годов в районе плотины Гувер, где
образовалось искусственное озеро Мид,
регистрировались одно-два землетрясения
в день, которые концентрировались
вдоль разломов, при этом максимальная
магнитуда достига- па значения М
=
5 (по Рихтеру), глубина очагов 5 км. Здесь
впервые была установлена прямая
зависимость между проявлением
сейсмичности и нагрузкой в водохранилище.
Режим (временные фтуктуации) землетрясений,
связанных с возбужденной сейсмичностью,
достаточно индивидуален в разных
водохранилищах. Однако в некоторых из
них устанавливается четко выраженная
корреляция между колебаниями уровня
воды и изменениями на- 1рузки,
выделениями сейсмической энергии и
зарегистрированными толчками. Такая
связь отмечена для озер Марафон (Греция),
Кариба (Африка), Белеча (Югославия),
Войонт (Италия) и др. (рис. 8 1).
Документально
зафиксированы случаи проявления
землетрясений на водохранилищах
Кремаста в Греции, Койна в Индии, Кариба
в Африке. Сразу после заполнения этих
водохранилищ было отмечено увеличение
значительного количества небольших
толчков Вслед за слабыми толчками
типа форшоков следовали сильные
толчки с магнитудами: М
=
6.2 — для Кремаста (1966 г.), М
= 6 3 — для Койна (1967 г.) и М
= 6.0 — для Кариба (1963 г.). В
Кремасте
толчок с М
= 6.2 проявился после трех месяцев
сейсмической активности, в Койне
толчок с наибольшей магнитудой М
-
6 3 произошел после четырех лет
существования водохрани- тища, в Кариба
толчок с наибольшей М
=
6.0 произошел, так же как и в Койна, через
четыре года после заполнения водохранилища.
99
1
11
111
Рис.
8.1.
Сопоставление
землетрясений с колебаниями уровня
воды в водохранилище Мид (США) с 1939 по
1949 г. (Гупта, Растоги, 1979).
I
— уровень воды в водохранилище (в
футах); II
— нагрузка (в млрд т); III
—
энергия землетрясения (в эргах); IV
— ощущавшиеся землетрясения; V
— землетрясения, записанные
сейсмографом.
Наиболее
представительный материал по наведенной
сейсмичности, связанной с
водохранилищами, имеется по водохранилищу
Синьфыньцзян (Китай). Именно там проведены
и проводятся длительные и разнообразные
наблюдения геофизической и особенной
сейсмологической направленности. Объем
водохранилища
5
км3,
высота плотины 105 м, расположено оно в
160 км к северо-востоку от Кантона.
Заполнение водохранилища началось в
октябре 1959 года, а через год с небольшим,
19 марта 1961 года, произошел сильный
толчок с М
=
6.1. Интенсивность толчка в эпицентре,
в районе плотины, составила 8 баллов.
Плотина расположена в сейсмически
активной зоне в пределах глубокой
впадины, заполненной мощными
третичными отложениями. Древние разломы
имеют следы недавней тектонической
активности. К декабрю 1972 года в этой
зоне было зарегистрировано более 250
ты
100
сяч
толчков с магнитудами М
>
0.2. Глубины очагов, зарегистрированных
землетрясений, составляют интервал от
1 до 11 км, пик распределения приходится
на глубины 4—7 км. Четко прослеживается
связь усиления сейсмической активности
с поднятием уровня воды в водохранилище,
при этом наблюдается, что увеличивается
и скорость освобождения энергии
напряжений. В результате проведенных
наблюдений была установлена четкая
корреляция между уровнем воды, частотой
землетрясений и высвобождающейся
энергией. Как показали исследования,
отмечена резкая неравномерность
высвобождения сейсмической энергии.
В течение 28
месяцев
до главного толчка с М
= 6.1 бьшо зарегистрировано 82
тысячи
землетрясений относительно больших и
малых энергий, но за 20 дней до этого
события сейсмичность резко уменьшилась
и не было зарегистрировано ни одного
толчка с М
>
3.0. Впервые в истории наведенной
водохранилищами сейсмичности изучалось
отношение скоростей распространения
продольных и поперечных волн VP/VS.
Установлено,
что отношения Vp/Vs
оказались
меньше, чем в случае обычных
тектонических землетрясений. Аномалии
отношения скоростей Vp/Vs
возникли
через 18 месяцев после начала сейсмических
толчков, при этом объем пород, в которых
наблюдались изменения отношений Vp/Vs,
был
значительно меньше, чем объем пород,
затронутых аномалиями VP/VS
при
обычных тектонических землетрясениях.
Установлено, что глубина максимального
числа землетрясений увеличивается с
увеличением времени с начала
сейсмической активности в районе
водохранилища, что может быть связано
с влиянием проникающей в породу воды.
Если
обратиться к существующей на сегодняшний
день статистике, то обращает на себя
внимание крайняя нерегулярность
проявления наведенной сейсмичности.
Из эксплуатируемых в настоящее время
примерно 11 тысяч водохранилищ с высотой
плотин более 10 м наведенная сейсмичность
отмечена только в 0.63 %. С увеличением
высоты плотины количество случаев
проявления наведенной сейсмичности
растет следующим образом: для плотин
с высотой более 100 м наведенная
сейсмичность проявилась в 10%, а для
плотин с высотой более 140 м — в 21 %
случаев.
Проблемы
возможных причин наведенной сейсмичности
могут быть очень сложными и связанными
не с одним, а с целым набором факторов.
К причинам возбужденной сейсмичности
следует отнести: особенности геологического
строения района, изменение
гидрогеологического режима, изменение
порового давления воды, параметры и
режим работы самого водохранилища. Как
уже указывалось выше, крупные по
глубине и объему водохранилища имеют
массу воды более 1 км3
и глубину более 90 м. Характер эксплуатации
водохранилища, скорости его заполнения
и сброса воды, а также другие особенности
режима, как показали наблюдения,
могут явиться причиной землетрясений.
Вместе с тем достаточно обоснованные
корреляции между водохранилищами и
возникающими землетрясениями,
полученные в одних районах, не
101
находят
подтверждения в других. Данные, собранные
американскими исследователями,
говорят о том, что в 43 случаях исследованных
водохранилищ только для 10 можно говорить
о причинно- следственных связях между
сейсмичностью и водохранилищами (Гупта,
Растоги, 1979).
В
некоторых случаях, особенно в сейсмических
районах, очень трудно отличить природную
сейсмичность от наведенной, что приводит
некоторых исследователей 1с
определенному пессимизму в изучении
причин наведенной сейсмичности. В
настоящее время выделяют три
типа сейсмической активности,
связанной с водохранилищами, по
величине выделяемой сейсмической
энергии. Первый тип — это микросейсмичность,
которая регистрируется высокочувствительными
сейсмическими приборами, если они были
вставлены в момент строительства и
заполнения водохранилища. В этом
случае регистрируются в основном
землетрясения с магнитудой М
<2.
Как правило, процесс проявления такой
сейсмичности коррелируется с
колебаниями уровня воды в водохранилище.
Ко второму типу относится усиление
локальной сейсмичности во время
заполнения водохранилища с проявлением
уже достаточно ощутимых землетрясений
с магнитудами М
= 3—5. Землетрясения такой силы до
заполнения водохранилища не происходили.
К третьему типу относятся случаи
возникновения сильных, разрушительных
землетрясений, способных вызвать
катастрофические последствия и
людские жертвы. Как правило, эти события
сопровождаются длительной серией
форшоков и афтер- шоков, связанных с
заполнением водохранилища. В целом
накопленный к настоящему времени
статистический материал говорит о том,
что наведенная сейсмичность в большинстве
случаев — естественный процесс
разрядки напряжений, и водохранилище
может его усилить и ускорить или
ослабить. Таким образом, следует
сделать вывод о том, что связь землетрясений
с водохранилищами весьма сложная и
многофакторная.
Геология
и сейсмичность районов водохранилищ.
Создание водохранилища способствует
перераспределению полей напряжений в
земной коре, что в свою очередь вызывает
увеличение числа и частоты повторяемости
слабых землетрясений. Это, с одной
стороны, приближает сроки возникновения
сильных землетрясений, а
с
другой — уменьшает возможность
проявления наиболее сильного для
данного района землетрясения или по
крайней мере отодвигает его сроки.
В то же время, чтобы понять причины,
почему после заполнения большинства
крупных водохранилищ не проявляется
никакого сейсмического эффекта, надо
выяснить все факторы, способствующие
появлению наведенной сейсмичности.
Одним
из таких факторов является наличие
особых геологических условий. Как
правило, районы, возбужденных
водохранилищами землетрясений,
приурочены к двум тектонически-неодно-
родным областям планеты: 1) областям
материкового орогенеза и рифтогенеза
(тектонически-активным), 2) периокеаническим
зо
102
нам
древних платформ (Бразильской,
Африканской, Индийской) (Николаев,
1977).
Область
материкового орогенеза и рифтогенеза
характеризуется неравномерно напряженным
состоянием горных пород, аномально
высокими пластовыми давлениями,
контрастным рельефом, сложной
структурой
слагающих пород. В краевых платформенных
об- Iастях, особенно на границах с
океаном, выявляются пояса пери-
океанических опусканий. Они проявились
в древние геологические эпохи и
продолжаются на неотектоническом
этапе. Следовательно, древние платформы,
особенно их краевые части, не являются
асейсмическими. В блоках краевых
частей древних платформ за счет опускания
периокеанических зон накапливаются
значительные тектонические напряжения.
Именно в таких зонах время от времени
происходят достаточно сильные
землетрясения. Известные сильные,
наведенные землетрясения в Индии (на
водохранилище Койна), в Африке
(водохранилище Кариба) произошли именно
в таких зонах (рис. 8.2). Несмотря на то
что отмечена определенная корреляция
между
высотой плотины (90 и более метров) и
объемом воды (1 км3
и больше), имеется масса примеров, когда
при наличии этих двух параметров
сейсмичность не возбуждается и не
усиливается, видимо, необходимы
дополнительные специфические условия
для возникновения наведенных
землетрясений. Это прежде всего
геологические условия. Сочетание
геологического строения района, особой
геоморфологической
обстановки, тектонических и тектонофи-
зических факторов благоприятствует
появлению наведенной сейсмичности
(Гупта, Растоги, 1979).
В
мягких грунтах, спокойно залегающих
осадочных горных пород, не накапливаются
напряжения, и это не приводит к выделению
сейсмической энергии при заполнении
водохранилищ водой. Подтверждением
этому выводу является пример водохранилища
Серре-Понсон
во Французских Альпах. Плотина
водохранилища
располагается
в зоне распространения сжимаемых
грунтов, накопление напряжений в которых
незначительно. После заполнения
водохранилища здесь не произошло ни
одного землетрясения. В
отличие
от ситуации в районе плотины Серре-Понсон
водохранилище Койна (Индия)
располагается на базальтовых лавах,
которые способны накапливать
значительное количество скрытой
упругой энергии, готовой выделиться
в виде землетрясений. Распространение
в пределах зон водохранилищ трещиноватых
пород с блоковой тектоникой, разломами,
с гетерогенными подстилающими
породами также способствует возникновению
сотрясений земной поверхности.
Необходимое условие для проявления
землетрясений в районах водохранилищ
— наличие ранее существовавших разломов.
Отсутствие таковых в определенной
степени объясняет асейсмичность многих
эксплуатируемых в настоящее время
водохранилищ.
К
особенностям геоморфологической
обстановки относится расчлененный
рельеф, который проявляется в виде
глубоких кань-
103

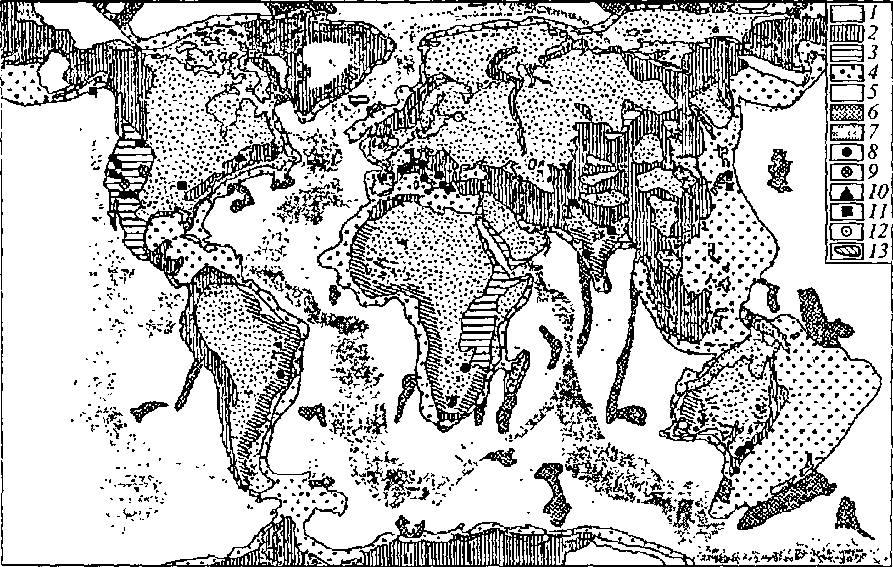

Рис.
8.2. Схема неотектоники и сейсмических
явлений, связанных с технической
деятельностью человека (Гупта, Растоги,
1979).
Геоструктуры
материковые: 7 — платформы, 2 — орогекы,
3
— рифгогены; переходные: 4
— зоны геосинклиналей, кривых разломов
и континентальных флексур; океанические:
J
—
платформы, 6
— орогены, 7
— рифгогены; 8
— водохранилища, где обнаружена
сейсмическая активность; 9
— сейсмические явления, связанные с
инъекцией жидкости в скважины; 10
— сейсмические явления, связанные с
атомными взрывами; Н
— районы с выделением сейсмической
энергии под
влиянием Периодической естественной
нагрузки водных масс (паводки рек
приливы) )2
—
колебания подземных вод связанные с
атомными взрывами и
онообразных
долин, характерных для горных сооружений.
Примерами могут служить водохранилища
в бывшем СССР: Нурек (Таджикистан),
Токтогул (Киргизия), Чиркей (Дагестан),
Ингури (Грузия), которые располагаются
в областях, испытывающих интенсивные
современные тектонические нагрузки.
Эти же участки характеризуются сложным
геологическим строением.
Тектонофизические
и тектонические факторы возникновения
наведенных землетрясений характеризуются
следующими особенностями. Во-первых,
одно из необходимых условий возникновения
наведенных землетрясений заключается
в накоплении напряжений в геологической
среде еще до строительства в данном
районе плотины. Уровень напряжений
при этом должен быть близок к прочности
среды, в которой они накапливаются. В
верхних горизонтах земной коры
выявлены значительные по величине поля
геоди- намических напряжений,
распределенных неравномерно, что
свидетельствует об огромных запасах
потенциальной энергии. Натурные
определения имеют значительный разброс
точек, и осреднение их какой-либо
одной линейной зависимостью невозможно.
Величина касательных напряжений в
горных породах на разной глубине
колеблется от нескольких сотен до
1000кгс/см2.
Поле естественных напряжений
изменяется с глубиной. Поверхность,
ниже которой напряжения достигают
максимальной величины, лежит на глубинах
до 1—2 км. В пределах ранее образованных
разломов происходит значительное
скачкообразное перераспределение
напряжений, при этом изменения полей
напряжений зависят от формы разрывов
и их ориентировки по отношению к
направлению главных осей напряжений.
Таким
образом, для выделения сейсмической
энергии в случае заполнения построенных
водохранилищ необходимо сочетание
благоприятных для этого факторов. К
ним относятся: наличие твердых горных
пород с тектоническими неоднородностями
в районе водохранилища, особые
геоморфологические условия, заранее
накопленные значительные напряжения
в геологической среде, со- озветствующая
тектонофизическая обстановка, связанная
с формой разрывов ранее образованных
разломов и ориентировкой их по отношению
к направлению осей главных напряжений.
Сочетания
упомянутых выше геологических факторов
могут быть различными и вызывать разные
эффекты. Следует напомнить, что
напряжения, накопленные в земной коре,
могут высвобождаться и при воздействии
естественных природных сил: больших
лунных приливов, увеличений водной
массы во время паводков, изменений
атмосферного давления и т. д.
Возрастание
напряжений и прогибание дна водохранилищ.
Существует мнение, что в крупном
водохранилище дополнительная нагрузка
в виде массы воды, заполнившей его,
может стать основной причиной
освобождения сейсмической энергии.
Имеется и другая точка зрения. Многие
исследователи считают, что нарушение
гравитационного равновесия в земной
коре под влиянием веса
105
воды
в водохранилищах не может быть главной
причиной наведенных землетрясений,
так как интенсивность вертикальных
напряжений Под распределенной
нагрузкой существенно уменьшается с
глубиной.
В
пользу первой точки зрения говорят
следующие факты. По данным нивелировок
земная кора в районе крупных водохранилищ
прогибается под весом воды на 10—15 см,
что влечет за собой высвобождение
гравитационной энергии, которая
превращается в энергию упругого
напряжения и сейсмическую энергию.
Проведенный анализ имеющихся материалов
и соответствующие расчеты для известных
наведенной сейсмичностью водохранилищ
Кариба (Африка), Мид (США) и водохранилища
СиньфыньЦзян (Китай) показали, что
первоначальное прогибание поверхности
дна водохранилища под весом воды до 10
см и более вызывает горизонтальные
напряжения по величине меньшие, чем
вертикальные, а на глубинах 3—5 км
равные нулю. В центральных частях
водохранилища Синьфыньцзян рассчитанные
максимальные касательные напряжения
составляют около 3 кгс/см2.
Расчеты
напряженного состояния скального
основания от гидростатического
давления, проведенные для двух участков
Токто- гульского водохранилища, дали
следующие результаты (Ляхтер и др.,
1997). Непосредственно у плотины нормальное
давление составляет 8.3 кгс/см2
на поверхности дна водохранилища.
Непосредственно у плотины, в узком
каньоне нормальные и касательные
напряжения быстро затухают с глубиной
и на глубине 200 м уже имеют значение 3
кгс/см2.
Ниже, на глубине 5 км касательные
напряжения не превосходят 0.12 кгС/см2.
В районе широкой части водохранилища
напряжения затухают медленно (линейная
длина водохранилища 10 км). При давлении
на поверхности 7 кгс/см2
на глубине 5 км касательные напряжения
составляют 2 кгс/см2,
а нормальные — б кгс/см2.
Все эти расчеты носят весьма приближенный
характер. В виду того что максимальные
касательные напряжения, при которых
еще не происходит разрыва в зоне разлома,
неизвестны, то есть неизвестна прочность
разлома, оценить полное напряжение
в земной коре вблизи зон водохранилищ
трудно. При заполнении водохранилища
происходит изменение порово- трещинного
давления, которое воздействует на
эффективное нормальное напряжение,
а эта величина также неизвестна. Тем
не менее увеличение или рост напряжений,
вызванных весом воды, можно оценить
аналитически и определить возрастание
касательного напряжения вдоль
существующих разрывов, если известна
их направленность. Результаты, которые
получаются на основании аналитических
оценок, показывают, что в процессе
создания водохранилищ нарастание
напряжения редко превосходит величину
10 кгс/см2,
в то время как прочность кристаллических
пород характеризуется величиной
1000 кгс/см2.
Тем не менее имеются данные, например
по водохранилищу Кариба (Африка), которые
показывают, что даже такое малое
возрастание напряжения от веса массы
106
воды
может
служить триггерным механизмом для
проявления наведенной сейсмичности.
Существуют
различные теоретические способы расчета
роста напряжений от веса воды (Gough,
Gough, 1970а,
1970b).
Водохранилище
аппроксимируется двумерным желобом
бесконечной длины,
лежащим
на упругом основании. Поперечное сечение
желоба можно аппроксимировать
треугольником или многоугольником,
имеющим п
сторон. На рис. 8.3 приведен такой
многоугольник ABCDN.
ВС
— проекция на плоскость многоугольника
ABCDN
одной
из
граней водохранилища бесконечной
длины, перпендикулярной к сечению,
В работе братьев Гоу (Gough,
Gough, 1970а,
1970b)
получена
следующая формула для нормальных ои,
ov
и
касательного Tav
напряжений,
созданных в точке Р
в результате действия сил со стороны
элемента ВС
(оси и
иг соответственно перпендикулярны
и параллельны элементы ВС):
-
Zl8U-lCh
+
v>sin
°^V
~
vi^2-2
+
viKf2
+
виу'Н
.-
pg«, p + v,sin
а)[0м['
-
(v - v,) P2~2
- v,/?,-2]
1 °v
n
|+ sin a In (/?22/?f2
+ u\
sin a (Z?,-2
- Pf2))
j’
—
p
ей}
Г ^ "1
T«v = ~ ■ |Л(Лг2-R22) + sin a(GH7> - vP2-2)J,
где
p
— плотность
воды; и
и v
—
координаты точки Р
(точка В
— начало координат); v
—
длина отрезка ВС;
б — угол, противостоящий отрезку ВС
с вершиной в точке Р
и
/?,-2
=
u} + v\ =
(РВ)2;
Р22
= н2
+ (v
-
г,)2
= (PC)2.

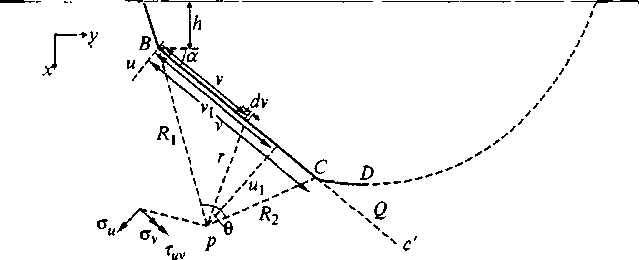

А Поверхность воды N
Рис.
8.3.
Многоугольное сечение двумерного озера
с обозначениями для расчета возрастания
напряжений.
107
Во
всех точках вдоль отрезка ВС
п =
0, 0 = к
и уравнения (8.1) принимают вид
ou
= ov
= -
рg(h
+
sin
а),
xav
=
0.
(8.2)
В
точках, лежащих на продолжении отрезка
ВС,
компоненты напряжения обращаются в
нуль, так как и
=
0, б = 0, то есть в точках, где выполняются
условия и
<
0, v<0,
av>v.
Для
того чтобы подсчитать суммарное
напряжение, которое является суммой
напряжений, вносимых всеми гранями
дна озера, оси координат для удобства
расчетов следует повернуть по осям х
и у, чтобы они были направлены по
горизонтали и вертикали. В предположении,
что горизонтальная ось находится в
плоскости сечения, можно воспользоваться
следующими соотношениями:
Окончательная
сумма напряжений в точке Р
получается добавлением к gx,
оу
и хху
соответствующих значений от других
граней дна. В тех местах, где существуют
рифтовые долины, особое значение
приобретает вертикальное напряжение
ох.
Примером такого водоема является
водохранилище Кариба (Африка). В этом
случае сжимающее вертикальное напряжение
должно возрасти на величину ох,
так как в подобных случаях главными
напряжениями могут быть растяжения, а
в вертикальном направлении — сжатия.
В формуле (8.3) касательное напряжение
т (суммарное по всем N
граням)
лежит в вертикальной и горизонтальной
плоскостях, проходящих через точку
Р.
Если вблизи точки Р
существует разрыв, то максимальное
касательное напряжение ттах
в точке Р
и углы (Зш
и Pm
+
я/2
наклона плоскостей разрыва, проходящих
через точку Р
можно
найти по формулам

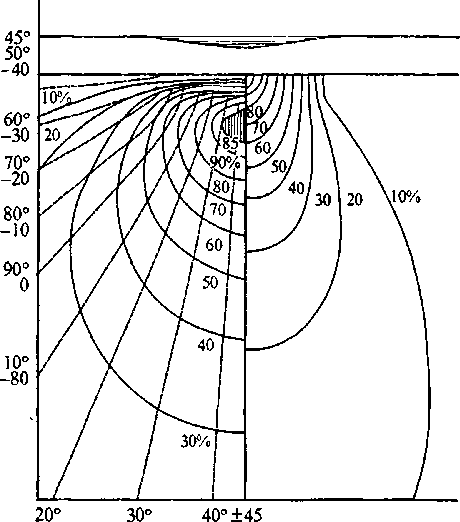

На
диаграмме (рис. 8.4) приведены результаты
расчета возросших напряжений в
процентах к максимальному значению
для одной из простых двумерных моделей
озера в виде равнобедренного
треугольника. Теми же авторами (Gough,
Gough, 1970а,
b)
были
получены уравнения напряженного
состояния для трехмерного случая. Были
сделаны расчеты увеличения напряжений
от веса
ох
=
aacos2
а
+
avsin2
a +
2tavsin
acos а,
су
= aasin2
a + avcos2
a + 2taysin
acos a, (8.3)
txy
=
tjcos2
a - sin2
a) + (c„ - ojsin acos a.
(8.4)
108
-90 -60 -50
Рис.
8.4. Возрастание напряжений под озером,
имеющим треугольное сечение, ширину
20 км и максимальную глубину 100 м
(вертикальный масштаб преувеличен
в 10 раз). Нормальное, направленное вниз
напряжение (правая часть рисунка) дано
в % к максимальному значению, равному
9.33 бар. Максимальное касательное
напряжение (левая часть) дано в %
к
максимальному значению, равному 2.41
бар. Пунктирными
прямыми показаны
наклоны плоскостей, к которым приложено
максимальное касательное напряжение.
воды
в верхней часщ земной коры в районе
водохранилища Кариба (Африка). Расчеты
показали, что максимум нормального
направленного вниз напряжения
составляет az
=
6.7 кгс/см2,
а максимальное значение касательного
напряжения ттах
= 2.1 кгс/см2
и приходится на глубину 5 км.
Кроме
приближенных расчетов дополнительных
нагрузок на геологическую среду районов
водохранилищ в виде нормальных и
касательных напряжений от веса воды в
них можно оценить и величину прогиба
дна водохранилища под весом воды по
следующей формуле (Тимошенко, Гудьер,
1979):
A
d
= -
2кЕ
<1+7)Z2
t
2(1
-у2)
(8.5)
109
где
Е
—
модуль Юнга; у — коэффициент Пуассона;
R
—
расстояние точки Р
от
начала координат; F
—
действующая сила.
Как
и в случае с напряжениями, для того
чтобы получить общее прогибание d
в
точке Р
от
водной нагрузки, необходимо просуммировать
элементарные прогибания от всех точечных
сил. Для 26 сечений водохранилища Кариба
(Африка) по формуле (8.5) были просчитаны
величины прогибов. Данные по всем
сечениям объединили в карте изолиний
вертикальных прогибов, представляющих
собой сечение на глубине 3 км. Оказалось,
что максимальная величина прогиба
дна в районе водохранилища Кариба
(Африка) составляет 23.5 см. Эти расчетные
данные прошли проверку точным
нивелированием. Первое нивелирование
было выполнено в 1953 году до начала
строительства, затем в 1968 году
нивелирование было повторено по
ряду створов. Сравнение расчетных и
экспериментальных данных о прогибах
вдоль линии, которая протянулась на
50 км, показало их удовлетворительное
совпадение. Средняя величина прогибания,
определенная двумя этими способами,
составляет 12 см.
Все
вышеприведенные данные показывают,
что дополнительные касательные и
нормальные напряжения, возникающие за
счет давления воды заполненного
водохранилища, незначительны без
множества сопутствующих факторов,
нарушающих геостатическое равновесие
в земной коре. Например, для одного из
самых больших водохранилищ в мире,
водохранилища Кариба (Африка),
дополнительное вертикальное
напряжение составляет 6.7 кгс/см2,
а дополнительное касательное напряжение
за счет массы воды — 2.1 кгс/см2
(рис. 8.4).
Роль
порового давления в возникновении
наведенной сейсмичности.
Влияние
заполнения пор водой на прочность
горных пород доказано многочисленными
лабораторными экспериментами, а также
многомасштабными полевыми экспериментами.
Многочисленными экспериментами
было установлено, что сухая и обводненная
породы ведут себя по-разному. Внимание
многих исследователей привлек рой
землетрясений, возникший в результате
сброса отработанной воды под большим
давлением в скважину Арсенала Скалистых
гор в Денвере, штат Колорадо (США) (рис.
8.5). Как показали лабораторные эксперименты,
микротве^- дость различных пород под
влиянием дистиллированной воды
снижается на 10—39 %
по сравнению с испытаниями сухих
образцов. Американскими учеными
(Николаев, 1977) была выдвинута ди-
латансионно-диффузионная гипотеза
возбуждения
наведенной сейсмичности. Суть ее
заключается в том, что перед разрушением
горная порода претерпевает неупругое
объемное увеличение вследствие
образования множества микроскопических
трещин, возникновение которых предшествует
разрушению. Это неупругое изменение
объема горной породы под нагрузкой
было названо ди-
латансией.
Дилатансия
возникает благодаря распространению
трещин в горных породах.
110

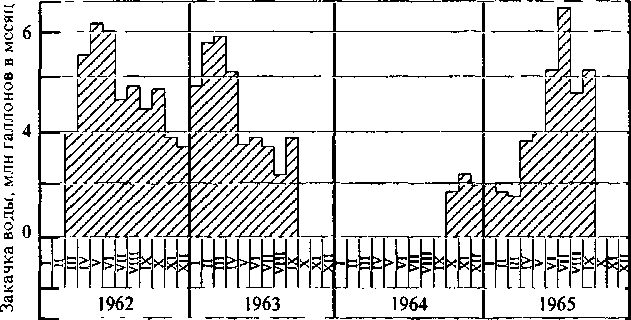

Рис.
8.5. Сейсмическая активность В районе
Денвера и ежемесячное количество
жидкости, закачиваемой в скважину.
Под
действием тектонических напряжений
увеличивается трещиноватость горных
пород, при этом скорость продольных
волн СР
уменьшается,
а скорость поперечных волн Cs
почти
не изменяется. Накапливающаяся
трещиноватость пород приводит к
увеличению ее объема и, следовательно,
к потере воды во вновь образующихся
порах и трещинах, а это в свою очередь
обусловливает уменьшение скоростей
продольных волн СР
и не влияет на поперечные волны Cs.
Отношение
скоростей продольных и поперечных
волн CP/CS
уменьшается.
Через некоторое время вследствие
диффузии и подтока жидкости со стороны
порода вновь насыщается водой и
отношение скоростей CP/CS
увеличивается.
Можно четко выделить следующие три
стадии в этом процессе. Первая стадия
состоит в медленном накоплении
тектонических напряжений, достаточных
для начала дилатансии со скоростью
большей, чем скорость заполнения водой
образовавшихся пустот. В этот момент
породы разуплотняются и скорость
продольных волн СР
уменьшается,
а скорость поперечных волн Cs
практически
не меняется, и поровое давление при
этом уменьшается. На второй ста
111
дии
вода заполняет образовавшиеся трещины
и способствует их дальнейшему росту.
На третьей стадии скорость продольных
волн Ср
увеличивается, в результате увеличивается
и отношение продольных и поперечных
волн CP/CS,
а
следовательно, поровое давление
растет.
Влияние
заполнения пор водой на изменение
скоростей распространения продольных
СР
и поперечных Cs
сейсмических
волн можно показать, рассматривая среду
грунт—вода как диффузию, в которой
вода полностью окружаеТ'«скелет» фунта.
Значение скорости распространения
продольных волн Ср
в двухфазной среде можно определить
через константы Ламе и скорости
продольных волн Ср
в фунте и воде по формулам В. М. Ляхтер
с соавторами
где
р — плотность эквивалентной среды
вода—фунт; А^, |д.0
— константы Ламе в сухом грунте; рм
— плотность минерала, из которого
состоит фунт; п
— пористость; Кж
= Кж/п,
здесь Кж
— модуль объемного сжатия поровой
жидкости (воды); р и р, — плотность
фунта и воды соответственно; СР
и СРв
— скорости продольных волн в фунте
и воде.
Изучение
скоростей распространения продольных
сейсмических волн Ср
в скальных основаниях гидросооружений
показало, что они равны 3—4 км/с. За счет
обводнения средняя пористость скальных
пород составляет 10%, изменения скоростей
продольных сейсмических волн могут
составлять 0.5—1 км/с, то есть примерно
16—25 % от первоначальной величины.
В
условиях высоких температур и давлений
физико-химическое воздействие воды
на горную породу может существенно
изменить ее характеристики. В этом
случае вода в высокотемпературной
области приобретает свойства идеально
смачивающей жидкости и получает
возможность распространяться по
тончайшим капиллярам, которые соизмеримы
с величиной молекулярных слоев. В
результате благодаря своему расклинивающему
действию вода способна создавать
микротрещины в породе, изменяя ее
физико-химические свойства.
Механизм
наведенной сейсмичности при возрастании
порового давления жидкости рассмотрели
в своей ставшей уже классической
работе М. Хубберт и В. Раби (Hubbert,
Rubey, 1959).
Ими было показано, что высокое давление
порово-трещинных вод нейтрализует
геостатическую нафузку и снижает трение
при крупных разрывных дислокациях типа
надвигов, при которых офомные массы
пород на протяжении нескольких километров
смещаются под очень малым углом (менее
10°). Условие образования таких дислокаций
описывается уравнением Мора—Кулона.
(1997):
(8.6)
р
= рм(1-л)
+ рв,
112
При
наличии в породе поровой жидкости
полное нормальное напряжение О
складывается из эффективного напряжения
о, и давтения поровой жидкости С2:
а
= а, + а2. (8.7)
Ввиду
того что сопротивление сдвигу зависит
от эффективного нормального напряжения,
уравнение Мора—Кулона можно записать
в следующем виде:
х
= С + (а - a2)f, (8.8)
где
х
— касательное напряжение сдвига; С —
сцепление;/= tg
<р
— коэффициент трения.
Из
уравнения (8.8) видно, что напряжение,
необходимое для осуществления сдвига,
зависит от давления поровой жидкости.
С ростом давлений поровой жидкости
уменьшается трение на плоскости
сдвига и снижается это напряжение.
Многие сейсмологи в настоящее время
считают, что преобладающим типом в
очагах землетрясений является скол, и
признают существенную роль флюидов в
этом процессе.- Данные по наведенной
сейсмичности под! верждают эту точку
зрения.
В
работе американского исследователя
Дж. Хили и др. (Healy
et al., 1970)
был проанализирован эффект влияния
закачки жидкости в скважину Арсенала
Скальных гор в Денвере (штат Колорадо,
США) на поле напряжений в сейсмических
очагах. В основу расчетов было положено
вышеприведенное уравнение (8.8). Эти
расчеты показали, что при росте давления
порово-трещинных вод на 120 кгс/см2
фрикционное сопротивление сдвигу
(скалыванию) снизилось на 69 кгс/см2.
Это привело к тому, что сопротивление
сдвигу уменьшилось до величины
существующих тектонических напряжений
и вызвало рой землетрясений.
Следует
заметить, что появление дилатансионно-диффузион-
ной гипотезы позволило некоторым
исследователям (сейсмологам, геофизикам
и т. д.) считать, что главный действующий
фактор в наведенной сейсмичности не
тектонические напряжения, а изменяющиеся
свойства среды и изменение внутрипорового
давления, тектоническая же обстановка
при этом как бы отодвигается на второй
план. Такая постановка вопроса неверна.
Теоретической основой дилатансионно-диффузионной
гипотезы явились лабораторные
исследования по разрушению образцов
горных пород. В то же время возникает
вполне законное возражение, а можно ли
данные лабораторного эксперимента
безоговорочно переносить на природные
явления, обусловленные иной более
сложной обстановкой. Имеются данные
практических наблюдений, когда перед
сейсмическими толчками не было
зарегистрировано изменений отношения
продольных и поперечных волн CP/CS,
как
того требует гипотеза дилатансии.
Дилатансию следует рассматривать как
ИЗ
проявление
тектонических напряжений, которые в
большинстве случаев связаны с блоковым
строением земной коры, что не учитывает
дилатансионно-диффузионная гипотеза.
Авторы первой точки зрения считают,
что процессы диффузии — подтока
жидкости со стороны водохранилища
— связаны с поровыми трещинами,
пронизывающими всю породу. Авторы
второй точки зрения считают процессы
диффузии жидкости со стороны возможно
только по системе трещиноватости,
которая в свою очередь связана с
потенциальными и существующимн'разломами.
Компромисс мнений на данном этапе
изученности заключается в том, что
причины наведенной сейсмичности
парагенетически связаны между собой,
а начальная причина заключается в
стохастической связи всех геологических
факторов, которые вызывают деформации
и напряженное состояние горных
пород. Одна, сама по себе, без определенных
коррективов дилатансионно-диффузионная
гипотеза не Может полностью объяснить
феномен наведенной сейсмичности.
Особенности
землетрясений, связанных с водохранилищами.
Для
того чтобы выяснить реальные причины
выделения упругой энергии, накопленной
земной корой в виде землетрясений,
связанных с созданием водохранилищ,
необходимо знать особенности наведенной
сейсмичности и ее отличие от естественной,
природной сейсмичности. Для этого
необходимо знать: 1) наклон графиков
повторяемости землетрясений с разными
магнитудами; 2) отношение магнитуды
наибольшего форшока (землетрясения,
предваряющие главный толчок) к
магнитудам главного толчка; 3)
пространственно-временные распределения
форшоков и афтершоков (толчки после
главного, наиболее сильного толчка).
Эти данные отражают те факторы наведенной
сейсмичности, о которых говорилось
выше, а именно геологическое строение,
механические свойства среды и природу
накапливающихся в ней напряжений.
Исследования
по изучению зависимости распределения
повторяемости землетрясений от их
магнитуды (Hubbert,
Rubey, 1959)
позволили получить следующее соотношение:
Ig
N
= A-bM, (8.9)
где
N
—
число землетрясений с магнитудой М;АиЬ
— константы.
Константа*
А
зависит от площади рассматриваемого
района, продолжительности наблюдений
и уровня сейсмической активности,
Константа Ь
определяется соотношением слабых и
сильных землетрясений и характеризует
наклон графика повторяемости землетрясений
разных энергий.
Константа
Ъ
может быть вычислена по формуле X. Гупта
и Б. Растоги (1979):
0
4343т
[де
т
— общее число землетрясений; Мтт
— наименьшее значение магнитуды
зарегистрированных землетрясений.
Как
показал дальнейший анализ накопленных
данных, константа А
в зависимости от района исследований
варьирует в дово- чьно широких пределах,
в то время как значения константы Ь
находятся в пределах 0.5—1.5.
Для
графического определения значения b
применяют
два способа представления повторяемости
землетрясений. Первый способ определения
Ъ
характеризуется тем, что на график
наносится число толчков, которые
соответствуют различным значениям
магнитуды, отличающимся друг от
друга на 0.1 М.
Во втором способе дискретному значению
магнитуды приписывается число
землетрясений данной и большей
магнитуды.
В
случае определения b
по
второму способу получается сглаженный
график, вид которого не зависит от
выбранного интервала магнитуд. Было
установлено, что в широком диапазоне
магнитуд между величинами IgN
и
М
существует линейная зависимость. На
рис. 8.6 приведен график повторяемости
землетрясений возбужденных
водохранилищем Кариба (Африка) и
естественных землетрясений
африканского региона. Как видно из
этого графика, значение коэффициента
b
по
данным предварительных толчков форшоков
(до главного землетрясения) составляет
1.18, по данным толчков, последовавшим
за главным землетрясением, — афтершо-
ков — 1.02. Для естественного сейсмического
процесса африканского региона
значение b
составляет
0.53. Такие же соотношения между значениями
b
(угла
наклона графика повторяемости
землетрясений различных энергий)
для наведенной и естественной
сейсмичности сохраняются и для
других районов земного шара.
Вторым
отличием сейсмического процесса
наведенной сейсмичности от
естественного сейсмического процесса
является соотношение между магнитудами
главного толчка и наибольшего аф-
тершока. Для сильных мелкофокусных
землетрясений получено следующее
эмпирическое соотношение (Гупта,
Растоги, 1979):
М0-Мх =
1.2. (8.11)
Для
землетрясений, связанных с
водохранилищами, оно имеет
следующий
вид [3]:
М0
- М, = 0.6. (8.12)
Эти
соотношения существенно различаются между собой.
Сле
довательно,
можно сделать вывод, что для землетрясений,
вызванных водохранилищами, разность
М0
- Мх
намного меньше, чем для естественных
землетрясений. Иногда вместо разности
М0
- Мх
некоторые исследователи используют
соотношение магнитуды Мх
наибольшего
афтершока и главного толчка М0.
В этом случае отношение Мх/М0
для водохранилищ с интенсивными
землетрясени
115

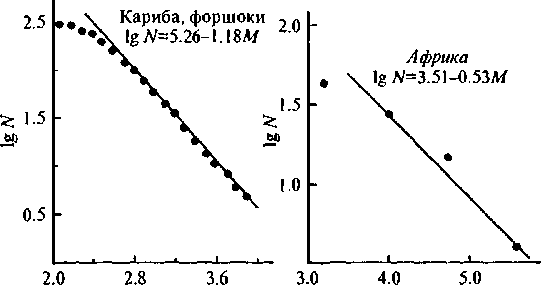

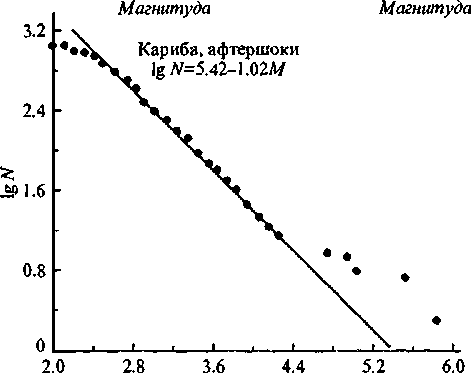

Магнитуда
Рис.
8.6. Графики «повторяемость—магнитуда»
для форшоков и афтер- шоков землетрясения
Карибы и землетрясений всего африканского
региона. Для афтершоков Карибы в
диапазоне магнитуд 4.7—5.8 график
становится нелинейным (Гупта, Растоги,
1979).
ями
является по значению большим, чем для
естественных землетрясений.
Третьей
важной особенностью наведенной
сейсмичности, связанной с
водохранилищами, является регулярность
распределения форшоков и афтершоков
во времени. Для временного распределения
афтершоков землетрясений X. Гупта и Б.
Растоги (1979) предложили уравнение
n(t)
=
Ct~h, (8.13)
где
n(t)
—
число афтершоков в единицу времени; С
и Л — константы; t
—
время, прошедшее после основного толчка.
116
Как
показали расчеты, для афтершоков,
возбужденных водо-
хранилищами,
h
имеет
относительно меньшие значения, чем
для
естественных
землетрясений, а следовательно, в этом
случае аф-
тершоковая
активность спадает медленнее.
Японский
исследователь Моги (Mogi,
1963)
объединил частоту
появления
форшоков и афтершоков и время их
появления на
одном
графике, где по оси абсцисс было отложено
время, а по оси
ординат
— частота появления форшоков и афтершоков
(рис. 8.7).
В
результате им было предложено три
типа моделей
землетрясе-
ний,
связанных с особенностями строения
геологической среды и
пространственного
распределения действующих напряжений.
Первый
тип землетрясений.
Среда
считается однородной с
равномерно
распределенными напряжениями. В этом
случае глав-
ный
толчок сопровождается большим количеством
афтершоков и
не
предваряется форшоками.
Второй
тип землетрясений.
Геологическая
среда имеет неодно-
родное
строение или же неравномерно распределенное
накоплен-
ное
напряжение. Чаще всего возможно сочетание
обоих вышеупо-
мянутых
факторов. В этом случае главному толчку
предшествуют
небольшие
форшоки, и сопровождается он большим
количеством
афтершоков.
Третий
тип землетрясений.
Геологическая
среда имеет весьма
неоднородное
строение или зоны высокой концентрации
напряже-
ний.
При сочетании этих двух факторов
наблюдается высокая сей-
смическая
активность —.рой землетрясений, при
этом число
событий
равномерно растет с увеличением
магнитуды и после
главного
толчка с максимальной амплитудой также
равномерно
убывает
(рис. 8.7).
Три
описанные модели землетрясений
проявляются как при ес-
тественных
землетрясениях, так и при землетрясениях,
возбужден-
Основной
толчок /
/Строение
/Распределение
I
внешнего
п
I
Тип!
среды
1
1
I
j.
напряжения
I
п
t
Тип2
п
t
ТипЗ
t
-*
Основной
толчок
Слабо
неоднородная
Неравно
мерное
Сильно
неоднородная
С
участками сильной концент-
Рис.
8.7.
Три типа временного распределения
форшоков и афтершоков, по
Моги;
их связь со строением среды и действующими
напряжениями.
117[однородная
[~|
Равномерноерации
ных
водохранилищами. Тем не менее имеющаяся
на сегодняшний день статистика говорит
о том, что преобладающее количество
известных возбужденных водохранилищами
сильных землетрясений с магнитудами
М
> 6 относится ко второму типу. Главные
толчки на водохранилищах Кариба (Африка)
с М
= 6.1, Кремаста (Греция) с М
= 6.2, Койна (Индия) с М
= 6.0 сопровождались множеством
форшоков и еще большим количеством
афтершоков. Так, например, основной
толчок в районе водохранилища Кариба
произошел 23 сентября 1963 года. За 24
часа до главного толчка произошло
20 предварительных толчков, частота
которых достигла максимума перед
главным толчком. Вслед за главным
толчком было зарегистрировано большое
количество афтершоков. За первую
неделю после главного толчка было
записано 36 афтершоков. Основной толчок
в районе водохранилища Кремаста
произошел 5 февраля 1966 г., он предварялся
17 форшоками и большим количеством
афтершоков. В то же время анализ 60
землетрясений для этого же района с М
>6
показал, что лишь немногие из этих 60
землетрясений характеризовались
немногочисленными форшоками.
Следовательно, землетрясение 5 февраля
1966 года можно отнести ко второму типу
по классификации Моги, а 60 естественных
землетрясений с М
> 6 можно отнести к первому типу по
классификации Моги. Основной толчок в
районе водохранилища Койна с магнитудой
М
-
6.0 произошел 10 декабря 1967 года. В течение
10 дней до начала главного толчка
землетрясения с магнитудой М
= 6.0 сетью сейсмических станций было
зарегистрировано 90 землетрясений —
форшоков, а спустя 20 дней после основного
толчка было зарегистрировано 400
афтершоков.
Определение
механизма очагов землетрясений позволяет
найти ориентацию напряжений и плоскостей
разрыва, по которым в свою очередь можно
определить тип подвижки — сброс, сдвиг
и т. д. Так, анализ механизмов очагов
наведенных землетрясений на водохранилищах
Койна (Индия) с М
= 6, Кариба (Африка) с М
= 6.1 и землетрясения на водохранилище
Кремаста (Греция) с М
= 6.2 показал, что все они представляют
собой сбросы по падению с нормальным
смещением и что водохранилища
располагаются на опущенном блоке, то
есть смещение по разломам может быть
следствием вертикальной нагрузки
от водохранилища.
ВОЗБУЖДЕННАЯ
СЕЙСМИЧНОСТЬ,
СВЯЗАННАЯ
С АТОМНЫМИ ВЗРЫВАМИ
Сейсмические
явления, наведенные подземными ядерными
взрывами, обнаруживаются в виде толчков
разной интенсивности — роя
землетрясений. При этом источником роя
землетрясений могут служить, как
тектонические процессы, связанные с
подвижкой отдельных структурных
блоков геологической среды, так и
процессы, сопутствующие обрушению
камуфлетной плоскости,
118
так
называемые коллапсы.
Коллапсом во взрывной сейсмологии
называется частичное обрушение пород
со свода подземной камеры, образовавшейся
при камуфлетном подземном ядерном
взрыве. Согласно данным, накопленным
при регистрации ПЯВ на различных
атомных полигонах, например на полигоне
в штате Невада (США), на Семипалатинском
атомном полигоне (бывший СССР, ныне
республика Казахстан), таких коллапсов
после взрыва может быть несколько.
Например, наиболее полно явление
наведенной подземными ядерными взрывами
сейсмичности изучено для взрыва Бэпэм.
Взрыв Бэнэм был произведен 19 декабря
1958 года, мощность его равнялась 1.1
Мт, глубина взрыва 1380 м, горная порода,
в которой произведен взрыв, — туф. В
течение первого дня после взрыва было
отмечено свыше 1000 сейсмических толчков
с магнитудами М
> 1.3. Затем наблюдалось постепенное
уменьшение сейсмической активности.
Через 15 сут после взрыва Бэнэм сейсмо-
сганции регистрировали уже по 15 толчков
в сутки. Через некоторое время число
землетрясений возросло до 140 в сутки,
и лишь через три месяца число толчков
уменьшилось до уровня, который существовал
до проведения мегатонного взрыва. За
12 дней до проведения взрыва Бэнэм было
зарегистрировано всего 3 микроземлетрясения
с магнитудой М
> 1.3. Интенсивное нарастание сейсмической
активности было замечено и при других
атомных взрывах на полигонах США и
на Семипалатинском атомном полигоне
в Казахстане.
Продолжительно^1-
по
времени существования наведенной
сейсмичности, инициированной подземными
ядерными взрывами, связана со многими
факторами (в частности, с мощностью
взры(ва
и парушенностью среды в месте его
проведения). Это время, как показывают
многочисленные наблюдения, составляет
в разных экспериментах от 5—7 сут до
3 месяцев (Пасечник, 1977; Адушкин и др.,
1994). Изменение напряженно-деформированного
состояния геолого-геофизической среды
сопровождается релаксационными
процессами, стремящимися восстановить
динамическое равновесие среды. В
этом плане наибольший интерес, с точки
зрения поведения геолого-геофизической
среды, выведенной мощным взрывом из
равновесия, представляют не обрушения
полости — коллапсы, а афтершоки
тектонического происхождения.
Инициированная ядерными взрывами
сейсмичность, как любой релаксационный
процесс, носит нестандартный характер,
заключающийся в юм, что амплитуда
сейсмических событий, их повторяемость
меняются во времени. На рис. 8.8
приведено изменение наведенной
афтершоковой эмиссии со временем на
Семипалатинском полигоне при ядерном
взрыве 8 июня 1989 года. Как указывалось
ранее, одной из важнейших характеристик
афтершоковых последовательностей,
отражающих напряженное состояние
среды, является регулярность распределения
сейсмических событий во времени.
Приведенное на рис. 8.8 временное
распределение сейсмических толчков
можно аппроксимировать зависимостью
(8.13).
119
10"2
10"3
Время
с момента взрыва, ч -®-7
-ь-2
-о-З -+~4
-н-5 -0-6
Рис.
8.8. Интенсивность афтершоковой эмиссии
со временем (эксперимент 08.07.89 г.
Семипалатинск, С = 2228, h=
1.01).
Амплитуда
афтершоков (мкм/с): 1
— 5;
2
— 1—2; 3
— 1—1; 4
— 1—0.7; 5 — 1—
0.5;
6— 1—0.4.
Таким
образом, экспериментальная зависимость
(8.13) соответствует как временному
распределению сильных естественных
землетрясений, так и для наведенных
сильных землетрясений, вызванных
водохранилищами и мощными ядерными
взрывами. Угол наклона графика
повторяемости, наведенных подземными
ядерными взрывами сейсмических
событий, находится в пределах £ = 0.6 +
1.2.
Следовательно,
в случае землетрясений, наведенных
подземными ядерными взрывами,
значение коэффициента b
по
нижнему пределу близко для коэффициента
b
естественных
землетрясений (£ =
0.5),
а по верхнему пределу близко к коэффициенту
b
для
землетрясений, наведенных
водохранилищами (£ > 0.9).
При
исследованиях афтершоковых эмиссий
на атомном полигоне штата Невада и
на Семипалатинском атомном полигоне
было отмечено отсутствие очагов
афтершоков в приповерхностном слое
земной коры, Что говорит об относительно
малой величине накопления упругой
Энергии в этом слое, в том числе и на
тектонических нарушениях.
В
афтершоковой последовательности,
вызванной подземными ядерными взрывами,
амплитуды рассматриваемых афтершоков
не являются монотонной функцией времени,
а отражают события разной интенсивности.
В этом случае, как показывает анализ
данных
120
по
Семипалатинскому полигону, можно
разложить амплитуды аф- тершоковой
эмиссии во временные ряды до главного
события (аф- тершока с максимальной
амплитудой) и после него. Оказалось,
что эти последовательности могут иметь
как независимый, так и коррелированный
с главным событием характер. Если взять
за основу 3 модели японского исследователя
Моги (Mogi,
1963),
которые определяют характер
сеймического излучения в зависимости
от однородной среды и действующих
в ней напряжений, о которых говорилось
выше, то можно сделать вывод, что
формирование последовательных
афтершоков подземных ядерных взрывов
происходит в целом в соответствии с
моделью 3.
НАВЕДЕННАЯ
СЕЙСМИЧНОСТЬ,
СВЯЗАННАЯ
С ДОБЫЧЕЙ ПОЛЕЗНЫХ ИСКОПАЕМЫХ
При
эксплуатации месторождений полезных
ископаемых — жидких (нефти, подземных
вод), газообразных (природного газа),
твердых (угля, различных руд и т. д.) —
возникает наведенная или техногенная
сейсмичность, которая имеет свои
специфические особенности и к настоящему
времени еще недостаточно изучена.
Многие
публикации по этой проблеме носят
констатационный характер, и единая
теоретическая база для этих явлений
пока не создана. В настоящее время
только делаются попытки проанализировать
имеющиеся по техногенной сейсмичности
материалы, связанные с добычей
полезных ископаемых, и дать им какую-либо
систематизацию. B.JI.
Барабанов
(1994) предложил внутри класса техногенных,
связанных с добычей полезных ископаемых,
сейсмических событий выделить четыре
типа
землетрясений А, Б, В и Г, соответствующие
четырем различным по отношению к
эксплуатируемому горизонту
сейсмогенным зонам.
К
землетрясениям типа
А относятся наведенные землетрясения,
происходящие
в породах над зоной, в которых идет
добыча полезного флюида. Они связаны
с оживлением тектонических смещений
по границам блоков с самой верхней
частью разреза над полезным ископаемым.
Главная причина наведенных землетрясений
типа
А — это нарушения геостатического
равновесия за счет отбора флюида или
твердой породы из пласта. В результате
отбора породы или флюида из пласта
происходит снижение сцепления на
границах
блоков либо за счет разгрузки, либо за
счет фильтрации
подземных
вод вдоль оживляющихся магистральных
трещин. В случае наведенных землетрясений
типа А механизмы очагов могут быть
различными (сдвиг, сброс, подвиги и т.
д.). Механизм очага в каждом конкретном
случае определяется тектонической
структурой верхней части разреза над
залежью полезного ископаемого.
Как
правило, наведенные землетрясения типа
А, возникающие
при
добыче полезных ископаемых, сопровождаются
оседаниями
земной
поверхности.
121
Наведенные
землетрясения типа
Б связаны непосредственно с продуктивным
пластом. Классические случаи техногенных
землетрясений — это горные удары,
а также гидроразрыв пласта при увеличении
порового давления в пласте, при нагнетании
в пласт жидкости. Причинами возникновения
техногенных землетрясений типа Б
являются: 1) изменение порового и
трещинного давления жидкости и вследствие
этого изменение эффективных напряжений
в пласте; 2) формирование трещинных зон
за счет быстрых геохимических
реакций, а также температурных деформаций;
3) изменение коэффициента трения
вдоль трещин сдвига, ориентированных
в соответствии с региональным полем
напряжений.
Землетрясения
типа
В происходят в зоне, которая располагается
ниже залежи полезного ископаемого, как
правило, между резко дифференцированными
по образованию й залеганию горными
породами. Эта зона характеризуется
повышенной концентрацией дизъюнктивных
нарушений различного типа по сравнению
с нижележащими кристаллическими
породами. Поверхность кристаллического
фундамента имеет мозаично-блоковое
строение и может быть насыщена
погребенными рассолами. Как показывает
статистика, именно эта зона является
сейсмогенной и в ней возникают наведенные
землетрясения, инициированные
эксплуатацией вышележащих горизонтов
с полезными ископаемыми в осадочных
толщах.
Землетрясения
типа
Г связаны с сейсмогенными зонами,
расположенными на глубинах 10—20 км,
и их в какой-то степени можно условно
отнести к типу наведенных землетрясений.
Землетрясения, произошедшие нд
глубине 10—20 км, относятся к наведенным
землетрясениям по факту совпадения
времени их происхождения с техногенным
воздействием на вышележащие пласты.
Большинство исследователей считают,
что техногенные воздействия в данном
случае выполняют роль «триггера» или
«спускового крючка» сильного
тектонического землетрясения, связанного
с необратимыми тектоническими
процессами.
В
качестве примера наведенных Землетрясений
типа А можно привести пример проявления
сейсмической активности на нефтегазовом
месторождении Лак в Южной Франции.
Сейсмическая активизация в районе
месторождения началась через 10 лет
после начала добычи газа. За три года
с 1976 по 1979 год было зарегистрировано
более 220 землетрясений, из них 120
землетрясений с М>
1.0. Максимальное по энергии землетрясение
имело магнитуду М
=
4.2. Проведенные на месторождении Лак
исследования показали, что основная
часть наведенных землетрясений в данном
районе связана с оседанием блока
горных пород, находящегося над газовой
залежью.
Примером
наведенных землетрясений типа Б,
связанных с гидроразрывом пласта
при закачке жидкости, являются
землетрясения, которые произошли
на участке Мане де Монтана (Центральная
Франция). В результате наблюдений были
определены
122
азимут
и угол падения трещины гидроразрыва,
определены такие параметры землетрясений,
как сейсмические моменты и величина
сброса напряжений, а также величины
трещин, которые составляли 4--8 м.
Одним
из классических примеров наведенных
землетрясений типа В, вызванных
повышением порового давления и закачкой
жидкости в пласт, являются знаменитые
денверские землетрясения, которые
произошли при закачке воды в скважину
Денвер (штат Колорадо, США) и о которых
уже говорилось. В результате закачки
жидкости в скважину глубиной 3.7 км за
три года наблюдений было зарегйстрировано
710 толчков. Причем магнитуды некоторых
толчков достигали значений М
=
5.0. Сейсмическая активность проявлялась
вдоль плоскости, которая проходит под
скважиной на глубине около 10 км. Следует
сказать, что глубина 10 км достаточно
большая и эти землетрясения можно было
бы отнести и к типу Г, но асейсмичность
района до закачки жидкости в скважину
и отсутствие разломов позволяют отнести
эти землетрясения к типу В.
Примером
наведенных землетрясений типа Г являются
сильные Газлийские землетрясения в
1976 и 1984 годах. Возможной причиной
Газлийских землетрясений является
резкое изменение напряжений вследствие
смещения по разлому, залегающему ниже
газовой залежи.
СОВРЕМЕННЫЕ
НЕОТЕКТОНИЧЕСКИЕ ДВИЖЕНИЯ.
РЕГИОНАЛЬНЫЕ
ЗАКОНОМЕРНОСТИ.
ВЛИЯНИЕ
НА УСТОЙЧИВОСТЬ СООРУЖЕНИЙ
Земная
кора в настоящее время наряду с
кратковременными сотрясениями испытывает
постоянные нагрузки от перемещений ее
отдельных частей в вертикальном и
горизонтальном направлениях. Такие
перемещения являются результатом
современных
нео- тектонических движений,
проявляющихся в течение неогенового
и четвертичного периодов.
Интенсивные
неотектонические движения оказывают
существенное вЛияние на формирование
современных черт рельефа и развитие
экзогенных геологических процессов,
нарушают моно- питиость массивов
докайнозойских горных пород и, уменьшая
их прочность, создают напряжения в
различных частях земной коры, во многом
определяют генезис, состав и условия
залегания четвертичных образований
и в целом существенно осложняют
инженерно-геологические условия
отдельных регионов.
Новейшие
движения земной коры сохраняют свои
основные черты, по интенсивности не
уступают движениям многих предшест
123Глава 9
вующих
геологических периодов, а иногда и
превосходят их. Так, в пределах Казахского
шита скорости вертикальных движений
в донеотектонический этап составляли
1—3 мм в 1000 лет, в кайнозойское время
они возросли в 2—4 раза (Инженерная
геология СССР, 1990). Более высокие значения
вертикальных скоростей характерны для
горно-складчатых регионов. По данным
Е. М. Сергеева (1978), а районе Тянь-Шаня
поднятия происходят очень интенсивно
(до 10 см в год), а в Восточном Предкавказье
опускание днища Терской впадины идет
со скоростью 5—7 мм/год.
Формирование
инженерно-геологических условий в их
современном состоянии во многом
определено современными неотекто-
ническими движениями. Именно им
принадлежит главная роль в оформлении
современного рельефа и формировании
конкретных типов геодинамической
обстановки (Теоретические основы...,
1985). Т. Ю. Пиотровская считает, что
геодинамические условия включают в
себя тектогенный
рельеф, неотектоническую нару-
шенность
массивов пород и современное напряженное
состояние приповерхностной
части земной коры. Закономерности
развития этих условий определяются
типами континентальных
неоструктур
высшего ранга, среди которых выделено
8 главных типов, сформировавшихся на
определенных формационных комплексах
пород субстрата:
эпигеосинклинальные
орогены;
эпиплатформенные орогены;
рифтогены;
сводовые структуры щитов и срединных массивов;
активизированные платформы;
плиты, платформы;
компенсированные прогибы;
компенсированные впадины.
Большое значение для общего развития геологической среды имеют геодинамические режимы ее состояния, под которыми понимается сочетание эндогенных процессов на определенном уровне напряженности земной коры, характеризующее геодинами- ческое состояние пород — неотектонической нарушенное™, сжатия—растяжения, частоты сотрясаемости, подверженности воздействию теплового потока. Т. Ю. Пиотровская (Теоретические основы..., 1985) по уровням тектонической напряженности выделяет четыре типологических ряда геодинамических режимов. В ее интерпретации каждый из них имеет следующие характеристики.
Интенсивно напряженные. Высокая сейсмическая активность, изостатическая некомпенсированность верхних частей горных сооружений. Для высокогорных частей орогенов возможно разуплотнение массивов и преобладание напряжений растяжения. В рифтогенных областях проявляется вулканизм, отмечается резкая смена изостатически компенсированных и некомпенсированных частей массивов. Для последних с увеличением высоты плотность пород уменьшается. Характерен высокогорный крутосклонный
124
рельеф
с высокой энергией. Геодинамическое
состояние пород определяется
растягивающими горизонтальными
напряжениями. К таким регионам относятся
горные районы Прибайкалья, Забайкалья,
Камчатки, Кавказа, Памира и др.
Напряженные.
Сейсмичность 8—10 баллов, в том числе
под воздействием транзитных сотрясений,
изостатическая компенси- роваиность,
активное развитие напряжений
растяжения—сжатия в соответствии с
особенностями неоструктурного плана.
Более пологосклонный, чем в первом
случае, рельеф с меньшей глубиной
расчленения. Геодинамическое состояние
пород также определяется высокими
горизонтальными напряжениями. Это
районы Саян, Восточного Забайкалья,
Верхоянья и др.
Умеренные.
Главным образом асейсмичные территории
с изо- статической компенсированностью,
которая определяется напряжениями
дифференцированных поднятий и
некомпенсированных опусканий. Сюда
входят низко- и среднегорные сооружения
с широкими междуречными поверхностями
и невысоким коэффициентом расчленения,
а также части платформ и плит, испытывающие
послеледниковые изостатические
поднятия. Геодинамическое состояние
пород определяется разной степенью их
трещиноватости, которая в свою очередь
уменьшается со снижением напряженности
(низко- и среднегорные районы
Саяно-Байкальской и Удока- по-Становой
горных областей, горы Урала и Алтая,
север Русской платформы и др.).
Слабые.
Эти режимы характеризуются асейсмичностью
или слабой сейсмичностью, развитием
локальных деформаций, концентрацией
напряжений на границах горстов и
грабенов. Это территории с плоскогорным
холмисто-равпинным или низменным
рельефом. Геодинамическое состояние
пород определяется трещиноватостью
и процессами разуплотнения, в целом
породы недостаточно и мало прочные,
хрупкие. К таким территориям относятся
Западно-Сибирская плита, Сибирская
платформа, юг Русской платформы,
Прикаспийская впадина и др.
Выделенные
геодинамические режимы неоструктур
являются основой оценки активности
геологических процессов, возникающих
и развивающихся в настоящее время. С
взглядами Т. Ю. Пиотровской на
геодинамические обстановки и типы
геодинамичес- кпх режимов следует
согласиться, ибо рассмотрение и оценка
активности современных геологических
процессов имеет прямой выход на
инженерную геодинамику.
Особенности
геодинамических режимов неоструктур
во многом определяют развитие
современных геологических процессов
(табл. 9.1). Основными признаками,
характеризующими активность
экзогенных геологических процессов
являются интенсивность
и экстенсивность.
К
показателям интенсивности Т. Ю.
Пиотровская относит скорости
протекания процессов, их объемы и
частоты повторяемости. Скорости
развития процессов подразделяются на
следующие гра-
125
Процессы |
Режимы типологических рядов |
|||
интенсивный |
напряженный |
умеренный |
слабый |
|
Вулканические |
А — I + II |
|
|
|
Сейсмологические: |
|
|
|
|
сейсмодислокации |
A — I + II |
— |
— |
— |
сейсмогравитационные |
А — 1 + II |
А — I + II |
— |
— |
Гравитационные |
А — I + 1П |
— |
— |
— |
Смешения пород |
А — I—III |
А — I—III |
А — I—IV |
— |
Сход лавин |
Б — 1—2 |
Б —2 |
Б —3 |
— |
Размывание: |
|
|
|
|
на склонах |
Б —3 |
Б — 3 |
Б —2—3 |
Б —2—3 |
по руслу |
А —IV |
А — I—III |
А — II—III |
А —IV |
абразионное |
— |
А — II |
А —III |
А — IV |
Растворение: |
|
|
|
|
карст |
А — II |
А — III |
А — Ш |
Б —3 |
суффозия |
Б— 1 |
Б— I |
Б —2—3 |
— |
Заболачивание |
— |
— |
Б —3 |
Б — 1—2 |
Эоловые |
Б — 1 |
— |
Б —2—3 |
Б — 1—2 |
Разуплотнение и выветри |
Б — 1 |
Б — 1 |
Б — 2 |
Б — 2—3 |
вание |
|
|
|
|
Криогенные и посткрио- |
Б —3 |
Б —3 |
Б —2—3 |
Б —2—3 |
геиные |
|
|
|
|
Нивальные |
А — II |
А — III |
— |
— |
Примечание'.
А — интенсивность (шкала I—IV), Б —
экстенсивность (шкала 1—3).
дации:
свободного
падения, большие, средние
и малые.
Среди объемов
смещающихся масс выделяются пять
категорий: грандиозные,
крупные, средние, малые, отдельные
камни.
По повторяемости
обосабливаются:
внезапные,
цикличные
(определяемые пульсацией неотектонических
движений или другими циклическими
явлениями — большими и малыми циклами
солнечной активности, приливами и
отливами и т. п.), ежегодные
(приуроченные к различным сезонам),
постоянно
развивающиеся,
но не равномерные. На основе сочетаний
этих показателей предложена шкала
относительной интенсивности, где
выделены:
— катастрофическая
интенсивность, определяемая сочетанием
высоких скоростей с грандиозными или
крупными объемами перемещающихся
масс, происходящая внезапно;
— высокая
интенсивность, характеризующаяся
сочетанием высоких или средних скоростей
смещения с грандиозными или крупными
объемами, происходящая при любом
характере проявления во времени;
126
— средняА
интенсивность — сочетание средних
скоростей со средними и малыми объемами
при любом характере проявления во
времени, кроме внезапного;
— слабая
интенсивность — сочетание малых
скоростей с малыми объемами смещающихся
масс.
Экстенсивность
подразумевает оценку процессов по
характеру
распространения
их по площадям и проценту
занятости
терри- юрии процессом. При этом
рассматриваются только процессы и
явтения, развивающиеся длительное
время и характеризующиеся малыми
объемами перемещающихся земляных масс.
Характер распространения процессов
по площади предполагает выделение
следующих категорий: сплошное,
прерывистое, спорадическое, единичное,
а по занятости территории процессом —
100%, 100— 50 %,
50—10 %, менее 10 %.
По
сочетанию приведенных выше показателей
предложена относительная шкала
экстенсивности проявления процессов
с выде- юнием:
-—
максимальной
экстенсивности;
— средней экстенсивности;
