гидрологический режим;
-механизм переработки берегов;
-динамические типы берегов и т. д.
Потом вычисляются критерии геологического подобия (КГП), которые представляют собой безразмерные числа, отражающие су- шеи венные стороны явлений и их взаимодействий. JI. Б.Розов- 1М1Й считает, что общими (уникальными) и определяющими для зих апьбомов будут три критерия:
К] — критерий геодинамического подобия, представляющий отношение энергии факторов, способствующих разрушению бере- ювых уступов к потенциальной энергии факторов, противодействующих этому разрушению;
К2 — критерий литологического подобия;
/С, — критерий геометрической формы, который может быть зыражен любой морфологической характеристикой.
Достаточное совпадение этих критериев на аналоге и объекте позволяет оценить процесс абразии на интересующем участке.
207
В
заключение приведенных выше примеров
— методик расчета переработки берегов
— еще раз подчеркнем, что, как видно из
всего вышеизложенного, не может быть
универсальной методики прогноза ширины
зоны размыва из-за значительного
разнообразия природных условий.
По
различным критериям все виды прогнозов
переработки бе регов водохранилищ
могут быть объединены в три разных
класса (рис. 11.17). Так, временные
прогнозы
подразделяются на краткосрочные
(предупредительные) с периодами
прогнозирования от 1 до 10 лет и долгосрочные
(перспективные), включающие прогнозы
на 10 и более лет, в том числе на конечную
стадию развития берега. Пространственные
прогнозы
объединяют в себе локальные,
характеризующие переработку по
отдельным профилйм (профильный
прогноз) или участкам (площадной прогноз)
и выполняемые б масштабах 1 : 1000—1 :
10000; и региональные,
характеризующие переработку по периметру
всего водохранилища или его отдельной
части и производимые в масштабах 1 :
25
000—1
: 200000.
По
теоретическим
предпосылкам
обоснования расчетов все методы
подразделяются на три группы —
энергетические, геологического подобия
и вероятностно-статистические (или
стохастические, по Г. С. Золотареву
(1990)).
а
б'~'

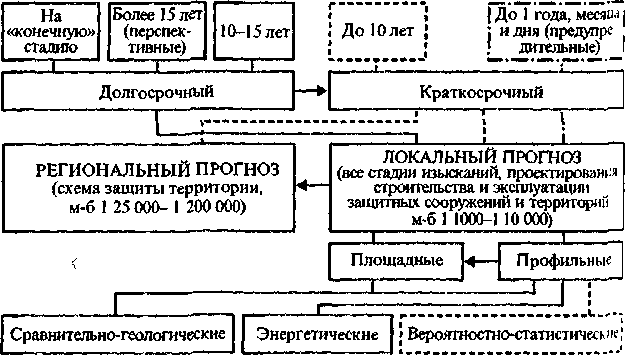

Рис.
11.17. Схема прогнозов процессов переработки
берегов водохрани
лищ
при инженерных изысканиях для освоения
и защиты прибрежные территорий (по
Рекомендациям..., 1986).
Прогнозы,
выполняемые на водохранилищах: 1
— проектируемых и эксплуатир'е мых; 2
— эксплуатируемых: а
— иа всех стадиях изысканий и
проектирования ним нерной защиты, б
— в процессе строительства и эксплуатации;
3
— последовате ь ность выполнения
прогнозов.
208
Рассмотрим
подробнее условия применения некоторых
из них в соответствии с методическими
рекомендациями.
Региональный
прогноз
переработки берегов имеет ориентировочный
характер и позволяет характеризовать
общие условия развития
абразии
(протяженность размываемых берегов,
средняя вечичина размыва по отдельным
разностям пород, площади утраченных
земель
и т. д.) на любой срок до конечной стадии
перера- бо1ки.
Локальный
прогноз предполагает установление
объемов размытой породы и величин
линейного отступания береговой бровки
на
конкретных ключевых участках также на
любой срок по
конкретным
расчетным поперечникам. Региональный
прогноз выполняется преимущественно
на стадии защиты прибрежных территорий,
локальный же прогноз — на всех стадиях
инженерных
изысканий,
а также освоения зон влияния водоемов
с уточнением
и корректировкой
результатов прогнозов.
Временные
прогнозы
определяются характером решения
поставленных задач и выполняются
на всех стадиях изысканий и экс- 11
[уатации водоемов.
При этом краткосрочные предупредительные
прогнозы
развития
опасных геологических процессов могут
иметь весьма
короткий
период прогнозирования (до месяца или
даже дня).
Более
подробно остановимся на классе методов
теоретического обоснования расчетов,
выполняемых как профильный
локальный
прогноз.
Энергетические
методы
основаны на учете количественной меры
энергии, характеризующей взаимодействие
волн и пород, с игающих берег. Главным
теоретическим постулатом здесь являйся
пропорциональность
суммарного количества энергии волн и
обьема
размытой
породы. К ним относятся методы Е. Г.
Калугина, Е. К. Гречищева, В. А. Пышкина,
Н. Г. Варазашвили, Института земной
коры
СО РАН и др. Эти методы наименее применимы
при прогнозе
абразионного
развития берегов, сложенных дисперсными
породами.
Для
высоких склонов, имеющих сложное
геологическое с
1
роение, в
котором участвуют скальные и полускальные
фунты, расчеты
абразии
по этому методу менее надежны, ибо
коэффициенты
размываемости
очень упрощенно учитывают процессы
разу- п
ютнения и
выветривания массивов пород.
Группа
методов
геологического подобия
(или сравнительно-ге- оюгические)
основывается на качественном,
описательном, экспертном
или
количественном сопоставлении «эталонного»
и оцениваемого
объектов.
Анализ критериев
подобия
(геологического, морфометрического,
гидрологического, динамического,
временною) позволяет сделать вывод
о сходстве сравнительных объектов и
перейти
к
прогнозу изменений на оцениваемом
участке в будущем.
Среди
таких методов в первую очередь следует
назвать метод
аналогий,
разработанный Л. Б. Розовским для
водохрани- 1ищ
Украины, графоаналитический
метод
Г. С. Золотарева для берегов
сложного
строения при нестационарных уровнях,
метод
209
развития
закарстованных берегов
И. А. Печеркина и др. Область применения
этих методов широка. Они могут быть
использованы на разных водохранилищах
для расчетов развития береговых склонов
разнообразного геологического строения.
В частности, графоаналитический
метод Г. С. Золотарева хорошо зарекомендовал
себя при прогнозе развития высоких
оползневых склонов в условиях
значительного колебания уровня водоема.
Вероятностно-статистические
методы,
предполагающие закономерно-затухающее
развитие процессов, основаны начанализе
фактических данных переработки берегов
во времени и пространстве с учетом
влияния волновых факторов, ее определяющих.
В качестве примера можно привести метод
стохастических моделей, подробно
описанный в работе В. К. Епишина и В. Н.
Экзарья- на (1979). Эти методы применимы
только для уже существующих эксплуатируемых
водохранилищ, на которых накоплены
значительные ряды наблюдений за
переформированием берегов. В принципе
они могут использоваться для прогноза
развития любых неоползневых берегов,
в строении которых участвуют различные
породы, за исключением быстрорастворимых
галоидных и супь- фат-ангидритовых
разностей.
Современный
этап развития инженерно-геологических
исследований в области изучения
береговых зон водохранилищ характеризуется
не только разработкой и усовершенствованием
методик расчетов параметров
абразионно-аккумулятивного процесса.
Существенная роль в этих работах
отводится оценке влияния созданных
водоемов на геологическую среду и
созданию геоэкологического
мониторинга.
Проиллюстрируем это на примере
эксплуатируемых довольно долгое
время Ангарских водохранилищ.
Иркутское,
Братское и Усть-Нлимское водохранилища
оказали существенное воздействие на
естественные природные условия
обширного региона юга Восточной
Сибири. По сути дела эти природно-технические
системы и их геологическая деятельность
представляют собой грандиозный
геодинамическйй полигон спровоцированного
человеком геологического неравновесия.
И это в
первую
очередь отразилось на геологической
среде. Уже сейчас, несмотря на
незначительный с позиций геологического
времени срок, произошло изменение
отдельных свойств горных пород (табл.
11.7). Как уже отмечалось выше, в прибрежных
зонах произошло изменение морфометрии
рельефа — уменьшилось количество
пологонаклонных склонов. В результате
формирования подпора подземных вод
изменились и гидрогеологические
условия.
Создание
водоемов существенно изменило ход
развития ведущих экзогенных
геологических процессов и в ряде случаев
серьезно осложнило экологическую
обстановку, что в свою очередь привело
к негативным, как правило, необратимым
изменениям природной среды в целом. В
процессе создания и эксплуатации
водоемов образована новая береговая
линия, в пределах которой начала
развиваться абразия, активизировались
карст, суффозия,
210
Водохранилища |
Потеряно земель (га) за счет |
Всего |
|||
абразии |
карста |
оползней |
|||
Иркутское: приусадебные участки |
42 |
|
|
-42 |
|
пашни |
180 |
- |
- |
180 |
|
леса |
410 |
- |
- |
410 |
|
Братское: приусадебные участки |
38 |
2 |
_ |
40 |
|
пашни |
420 |
450 |
2 |
972 |
|
леса |
3600 |
- |
19 |
3619 |
|
Усть-Илимское |
43 |
1 |
28 |
72 |
|
Итого |
|
|
|
5335 |
оползни,
нарушился ход эрозионных процессов,
отдельные из них проявились в
катастрофических размерах. Все процессы,
за исключением абразии, имеют
унаследованный характер, определяемый
взаимодействием
естественных и техногенных условий и
факторов. С другой стороны, все эти
процессы, включая абразию, в настоящее
время не затухают, а, наоборот,
увеличиваются как по размерам, так и
по темпам развития. Существенную роль
в этом играют техногенные колебания
уровней водоемов, особенно залповые
сбросы
воды. Несоответствие проектных и
фактических уровней,
особенно
на Братском водохранилище, обусловливает
интенсивное протекание процессов
и приводит к значительным потерям
земель
(табл.
11.8).
Таблица
11.8
Мероприятия
по защите берегов от переработки (по
Б. В. Трепетцову)
Характер
мероприятий
Каменная
мостовая
Камень
в плетеных ивовых корзинах
Габлоны
(камень в проволочных сетках)
Бетонные
плиты
Асфальтовые
покрытия
Фашинно-хворостяные
покрытия
Лесомелиорация
(посадка корнеотростковых растений)
Свайные
стенки
Шпунтовые
заборы
Мелиорация
грунтов (цементация, силикатизация,
обжиг и пр.)
Защитные
дамбы и волноломы Посадка подводной
растительности у берегов Буны или шпоры
Намыв отмелей
Выполаживание
подводного склона
Направление
мероприятий
Укрепление
береговых склонов
Гашение
энер- IUU
волнения
211
Наибольшее
развитие как по интенсивности, так и
по масштабам проявления получили
абразионно-аккумулятивные процессы
Максимальные размывы отмечаются на
берегах Братского и Иркутского
водохранилищ, при этом ширина размыва
достигла уже 200 м, она приурочена к
берегам, сложенным суглинкдМи, в том
числе и лёссовидными. Скорость размыва
берегов определяется положением уровня
водоемов. Так, при повышении уровней
происходит интенсивная абразия с
формированием абразионно-аккумулятивных
отмелей, на которых энергия волны
начинает гаситься и отступание береговой
бровки замедляется. Сработка и резкие
значительные по амплитуде сбросы воды
способствуют размыву сформировавшихся
отмелей. В 1975—1982 гг. при постоянном
падении уровня Братского водохранилища
произошли размывы поверхностей
отмелей на ширину до 40 м. На некоторых
отмелях наносы были уничтожены полностью
и началась абразия как подстилающих
пород на глубину до 0.5 м, так и клифа, т.
е. началась интенсивная переработка
берегового откоса, при этом ее скорость
колебалась от 0.5 до 0.8 м в год. Если на
берегах, сложенных скальными и
полускапьными породами, начинает
проявляться некоторое замедление
процесса абразии, обусловленное
врезанием профиля берега в монолитные
коренные отложения, то на склонах,
формирующихся в рыхлых отложениях,
этого не происходит (рис. 11.18). Объемы
размыва за период эксплуатации достигают
на отдельных участках 1400 м3
на погонный метр берега. Увеличение
объемов происходит равномерно от года
к году. Если размыва берегового склона
в маловодные годы практически не
отмечается, то общие объемы размыва в
эти периоды за счет абразии осушенных
отмелей все равно возрастают (рис.
11.19).
\O^t*'h'hI^h0000000000^O'
Годы

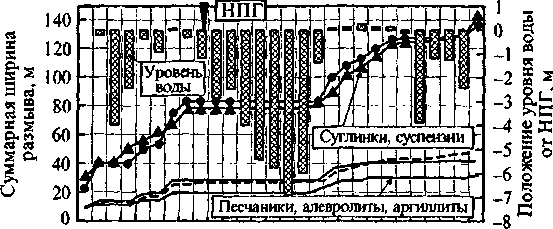

Рис.
11.18. Динамика размыва берегов на Братском
водохранилище в раз
личных
отложениях за период его эксплуатации
(из материалов Г. И. Ов-
чинникова).
Сплошные
линии и линии с треугольниками и
окружностями — данные по разным участкам
наблюдений, заштрихованные прямоугольники
— положение уровня воды
212

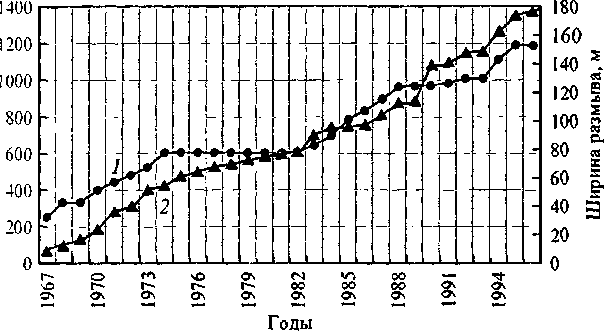

Рис
11.19. Средние
данные по ширине и объемам размыва на
Братском водохранилище
за
время его эксплуатации (из материалов
Г. И. Овчинникова).
1
— ширина размыва; 2 — объем размыва.
Среди
других
процессов наибольшую активизацию
испытали карст
и оползни.
Активизация
процесса карстообразования особенно
сильно проявилась
в
гипс-ангидритовых породах, слагающих
побережье Братского
водохранилища
в южном Приангарье. Активизация имеет
скачкообразный
характер. Возникновение большого
количества
поверхностных
форм, значительных объемов (до 7000 м3)
(рис.
11.20) характерно
для периода наполнения водоема (за счет
вскрытия
полостей
древнего карста) в результате колебаний
уровня
грунтовых вод,
вызванных резкими изменениями уровня
водоема.
В период
наполнения водохранилища в береговой
зоне шириной
700 м формировалось
до 200 провалов диаметром от 2 До Юм на
1 пог. км
берега. В настоящее время ширина зоны
активизации карста
составляет
5—6 км при наибольшей интенсивности
прока юобразования в приурезовой
полосе. В последние годы активность
карстового
процесса, обусловленная нестационарным
\
ровен ным
режимом водоема, не затухает, а, наоборот,
имеет тенденцию
к
площадному распространению в глубь
прибрежных массивов,
что приводит
к осложнениям при освоении этих
территорий,
выражающимся
в деформации зданий (рис. 11.21), полотна
дорог,
провалах
сельскохозяйственной техники и других
проявлениях.
Так
же быстро
развиваются оползни. Наибольшая
активность в
результате создания
водоемов характерна для деформаций,
происходящих
в
терригенных осадках ордовика,
гипс-ангидритовых породах
кембрия
и аргиллитах и алевролитах силура.
Развитие многих
ранее
существовавших оползней пластического
течения
213
Рис.
11.20. Карстовая воронка, возникшая на
берегу Братского водохранилища в
гипс-ангидритовых породах.
блокового
типа происходит в результате
продолжающегося разупрочнения
глинистых пород, ускоренного обводнением
бывших зон аэрации. Оно проявляется в
разрастании оползневых рвов, увеличении
глубины и ширины трещин, возникновении
на стенках срыва вторичных оползневых
ступенек. Трещинная съемка, выполняемая
на стационарных участках, показала,
что максимальное приращение параметров
трещин в год не превышает: по
ширине
0.198 м, а по глубине — 0.06 м, другой тип —
сдвиговые оползни — развивается очень
интенсивно. Для него характерно
возникновение новых оползневых
деформаций, в развитии которых
не последнюю роль играет морская
абразия. Так, при заполнении
Усть-Илимского водохранилища летом
1976 года в результате подмыва основания
крутого склона волнением при длине
разгона волны 30 км, сформированной
устойчивым северо-западным ветром,
возник Ершовский оползень. Масса грунта*
сошедшая почти одновременно с высоты
90—100 м, образовала оползневой цирк
с радиусом 200 м. Во время мгновенного
смещения массы оползающего грунта в
водоем сформировалась волна высотой
1.0—1.5 м. Ершовский оползень активно
развивается в настоящее время (рис.
11.22). Ежегодное вертикальное смещение
сту-
214
Рис
И
21 Деформация здания школы в пос
Новонукутск в результате активизации
карстово-суффозионных процессов (фото
В М Литвина)
пеней
в оползневом цирке составляет 6—18 м, а
горизонтальное — 7—30 м.
Подобные
многочисленные оползни известны и на
Братском водохранилище. Последний из
них возник в 1993 году в районе пос
Балаганск.
Еще один весьма необычный случай
деформации с
к юнов,
вызванный взаимным влиянием абразии,
подпора и гра- в! 1ации,
произошел в 1997—1998 гг. в период завершения
напольная Братского водохранилища
в районе бывшего пос. Артумей.
Переформирование берега происходило
скачкообразно. Оползневые
ступени
шириной до 100—150 м возникли в результате
вы- п
1ывания
из склона разжиженного песка —
псевдоплывуна, очередная ступень
формировалась катастрофически быстро,
весь ннкл завершался в течение одних
суток. Всего за 1997—1998 гг. берег отступил
на этом участке на величину, превышающую
1 км. Размещенный здесь новый поселок
был вновь перенесен на другое место,
хотя
на протяжении последующих лет до
настоящего времени
берег
на этом участке остается стабильным.
Как видно из приведенных примеров,
динамика оползневого процесса в опреде-
тенной
мере
зависит от уровенного режима водоемов.
Это особенно
характерно
для Братского водохранилища. Из
приведенного на
215
121-127
1978
г.
ЕЕЗ'
0^ ШШз
R^l5
ЕЗ*
IIEb
[М5м|
^ |~
19
[Ж1/0

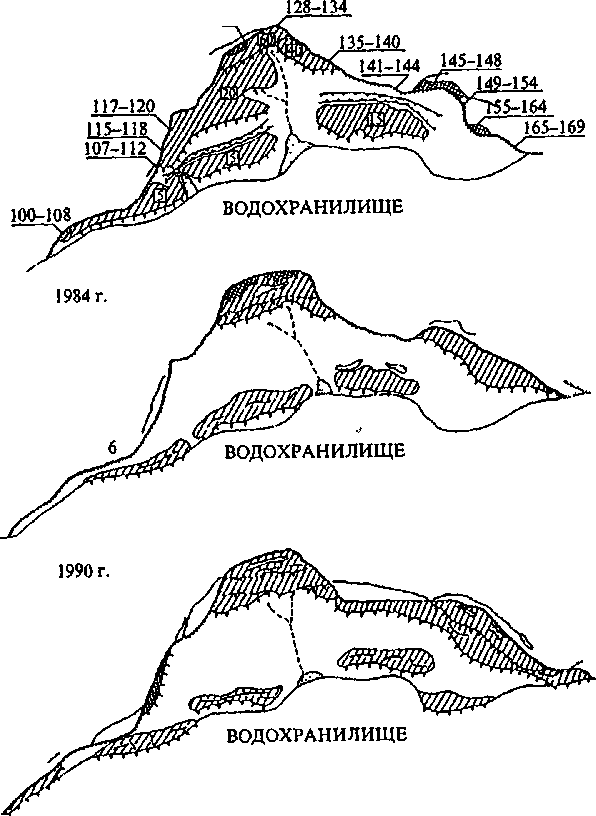

Рис.
11.22. Динамика Ершовского оползня в
1978—1990 гг. (Усть-Илим- ское водохранилище,
Ангарская акватория).
1
- бровка стенки срыва; 2 - бровки и уступы
оползневых ступеней; 3
- оползневая ступень с бугристой
поверхностью; 4
-
вторичные оползневые ступени небольших
размеров, формирующиеся на стенке
срыва; 5
-
оползневые рвы; 6
- свежие оползневые трещины; 7 - зоны
суффозионных воронок; 8
-
номера наблюдательных профилей
вдоль бровки стенкн срыва; 9- выходы
источников; 10-
конусы выноса. *
216
Рис.
11.23. Уровенный режим и активизация
оползней на Братском водохранилище.
1
— оползневые смещения; 2 — максимальный
уровень воды; 3
— минимальный
уровень
воды.
рис.
11.23 графика видно, что 1981—1982 гг. и 1990 г.
характеризуются низкими уровнями,
для этих же периодов характерно снижение
оползневой деятельности.
В
результате создания Ангарских
водохранилищ активизировались и
другие процессы, среди которых особое
место занимает подпор и подтопление
прибрежных территорий. На равнинных
водохранилищах европейской части
страны после достижения уровнем
отметки НПУ формирование подпора
продолжается многие годы. На Ангарских
водоемах к моменту их заполнения
восстановились прямые уклоны либо
формирование подпора находилось в
заключительной стадии. К настоящему
времени на верхнем участке Братского
водохранилища ширина зоны подпора
составляет 12—25 км. Подтопление земель
здесь также имеет место, но проявляется
весьма ограниченно. Это явление,
приводящее к деградации пашен, лугов,
выгонов и других земельных угодий,
отмечается на низких пологих склонах
и в заливах на границе выклинивания
подпора.
Первый
полувековой период эксплуатации
Ангарских водохранилищ и изучения
их влияния на природные условия показал,
что их воздействие на геологическую
среду велико, неоднозначно и во многих
случаях негативно. Результаты этих
исследований представляют часть
мониторинга, развитие которого позволяет
прогнозировать степень катастрофичности
техногенно-возбуждаемых природных
явлений.
Как
было показано выше, абразионно-аккумулятивный
процесс — процесс многофакторный.
Обработка полученного факти-
ческого
материала, его анализ и обобщение
требуют высокой квалификации
исполнителей и больших затрат труда и
времени. В связи с этим для обеспечения
современного уровня мониторинга
береговых процессов необходимо внедрение
электронно-вычислительных средств
с разработкой соответствующих систем
и программ. Первым этапом этой работы
и является построение баз данных,
которые представляют собой качественно
новый уровень накопления, хранения,
обработки и использования информации
в научных и практических целях, они
явятся одним из основных блоков любой
системы мониторинга, моделирования
процесса и инженерно-геологических
оценок на всех уровнях.
База
геодинамической информации, включающая
в себя занесение и обработку
полученного фактического материала,
состоит из блока
статистической информации
(геологическое строение, морфометрия
склонов, типы берегов, уровенный и
ветровой режим, расчеты высот волн и
энергии волнения и т. п.) и блока
динамической информации
(факторы, управляющие взаимодействием,
режим и т. д.). Следующим этапом должна
явиться программа, обеспечивающая
завершающую стадию мониторинга
моделирования абразионно-аккумулятивных
процессов — прогноз развития берегов.
Этот блок представляет метод расчета
размыва берегов с учетом комплекса
факторов, а также режима эксплуатации
водоема и сами количественные расчеты
по динамике береговой зоны за период
существования водохранилища.
Заключительным этапом является
прогноз, который включает в себя
прогнозирование по отдельным створам
(профильное прогнозирование) и
прогнозирование по отдельным участкам
берега (площадное прогнозирование).
Такая
комплексная система подхода к
оценке динамики береговых зон
позволяет систематизировать огромное
количество разнообразных фактических
данных, быстро и достоверно осуществлять
расчеты и устанавливать закономерности
формирования берегов, а также
оценивать качественно и количественно
геоэкологическое воздействие
процессов на прибрежные территории.
ОБОСНОВАНИЕ
МЕРОПРИЯТИЙ ПО ЗАЩИТЕ БЕРЕГОВ ОТ
ПЕРЕРАБОТКИ
Общая
стратегия и тактика проведения
берегоукреплений морских побережий
изложена во многих работах (Зенкович,
1962; Ломтадзе, 1977; Говард, Ремсон, 1982;
Золотарев, 1983, и др.). Способы защиты
берегов, развивающихся в тех или иных
условиях, обосновываются соответствующими
работами при проектировании и
создании различных гидротехнических
сооружений, направленных либо
непосредственно на укрепление береговых
склонов, либо на гашение энергии
волнения. О самих мероприятиях поговорим
несколько позднее. Сейчас мы подробнее
остановимся
218
на
обосновании инженерной защиты в системе
мероприятий по обустройству водохранилищ.
В
1981 году Госстроем СССР были определены
требования по разработке различных
видов схем инженерной защиты территорий,
в том числе и побережий водохранилищ.
В соответствии с требованиями к
материалам и нормативному обеспечению
инженерных изысканий на водохранилищах
(Формирование берегов..., 1988) эти вопросы
должны решаться в процессе общих
инженерных изысканий, направленных
на разработку решений по проектированию
и строительству гидротехнических
объектов. Основная задача таких изысканий
— обоснование технических мероприятий
по инженерной защите прибрежных
территорий от переработки берегов.
Задача эта решается в несколько этапов
(рис. 11.24). Генеральная схема инженерной
защиты предусматривает разработку
принципиальных положений и разрабатывается
в мелком масштабе. На этом этапе имеющиеся
общие сведения могут быть дополнены
рекогносцировочными обследованиями
прибрежных зон с целью выявления мест
интенсивного развития абразии.
Специальные схемы инженерной защиты
содержат конкретные проектные
решения по основным типам сооружений.
Они обосновываются расчетами
локальных и региональных прогнозов
развития процесса на 10, 20 и более лет,
включая конечную стадию. Основанием
для выполнения таких расчетов служат
данные изысканий и режимных наблюдений.
Изыскания, проведенные на этапе детальной
схемы инженерной защиты, должны
обеспечивать проектные решения по
типам и основным конструктивным
особенностям сооружений защиты и
их технико-экономическим показателям.
Результаты выполненных изысканий
должны иметь подробную количественную
характеристику природных условий и
[
Специальная
схема инженерной защиты
(обычно
в составе ТЭО)
Г,
I
Проект
Детальная
схема
инженерной
защиты
(обычно
в составе ТЭО)
|
Рабочая документация "J
Рис.
11.24. Схема последовательности выполнения
проектно-изыскательских работ на
водохранилищах для обоснования
мероприятий по защите прибрежных
территорий (по А. Л. Рагозину и С. М.
Успенскому).
219| Генеральная
схема инженерной защиты j| Рабочий проект
возможных
опасных процессов на основе расчетов
локальных долгосрочных и краткосрочных
прогнозов их развития. Работы выполняются
в крупном масштабе. Наиболее ответственными
этапами обоснования инженерной
защиты являются проект и рабочая
документация, на которых утверждаются
конкретные проектные решения по типам,
конструкциям, параметрам и компонентам
сооружений защиты Основные масштабы
исследований для разработки проекта
— 1 1000 — 1 : 5000, рабочей документации —
1 : 1000. На этих этапах изыскания проводятся
не только на участке предполагаемого
строительства, но и на Прилегающей
территории в зонах возможного
воздействия проектируемых сооружений
на развитие береговых процессов и
подпор подземных вод.
Такова
общая схема обоснования защитных
мероприятий в беговых зонах
водохранилищ. А что касается самих
мероприятий, то берега водохранилищ
могут защищаться теми же способами,
что и морские берега. Как уже отмечалось
выше, все эти мероприятия объединяются
в две группы (табл. 11.6), при этом очень
часто они используются в комбинациях
друг с другом (Золотарев, 1983). Справедливости
ради следует отметить, что в России в
настоящее время для защиты берегов
водохранилищ от размыва наиболее часто
применяются дамбы, облицовка береговых
откосов, одер- новка, отсыпка камнем и
песком и на отдельных участках —
сооружение ряжей. В связи с высоким
освоением прибрежных территорий
наибольшей защиты требуют берега
водохранилищ евро-
Рис
11 25 Разрушение защитной стенки процессом
абразии в районе пос Бильчир (Братское
водохранилище)
230
пейской
части России. Так, на Чебоксарском и
Нижнекамском водохранилищах для защиты
прибрежных селитебных территорий и
сельхозугодий предусмотрено сооружение
дамб и берегоукрепле- ний длиной
(соответственно) 190 и 200 км, отсыпка
камня, щебня и гравия (для создания так
называемых свободных пляжей) 1.7 и 3.3 млн
м3.
На Байкале, который сейчас стал частью
Иркутского водохранилища, широко
применяются ряжи, волноотбойные стенки,
волноломы и буны, в последние годы вдоль
юго-восточного берега озера, по которому
проходит Транссибирская магистраль,
ведется интенсивная отсыпка камня и
дресвы. На Братском водохранилище
в районе дер. Бильчир, чтобы предохранить
берега от абразионного размыва, верхняя
часть берега была облицована бетонными
плитами. Однако при этом проектировщики
не учли величину максимальной
сработки водоема. При низких уровнях
начался подмыв основания облицовочной
стены, в результате бетонные плиты
были деформированы (рис. 11.25). Этот пример
еще раз подчеркивает, что выбор способа
защиты берегов от абразионного
размыва определяется многими факторами.
И недоучет любого из них может
привести к печальным последствиям.
ОПРЕДЕЛЕНИЕ
И ВИДЫ ЭРОЗИИ
В
геологии под термином «эрозия»
обычно понимают разрушительную
работу текучих вод временных или
постоянных поверхностных водотоков.
Под текучими водами подразумевают всю
воду, стекающую по поверхности суши,
начиная с мелких струек, возникающих
во время дождей и таяния снега, до
крупнейших рек. Водные потоки могут
быть русловые и нерусловые, горные,
предгорные и равнинные. Эти воды являются
мощным рельефообразующим фактором,
поэтому их деятельность рассматривается
очень подробно как в геологии, так и в
географии. Однако рассматривать
работу текучих вод только как
разрушительную было бы неправильно. В
геоморфологии принято говорить о
флювиаль-
ных
процессах, сущность которых сводится
к тому, что в одних местах происходит
размыв (эрозия) горных пород и почв
водными потоками, а в других — перенос
и отложение продуктов размыва
(аккумуляция). Эти процессы происходят
одновременно и могут существовать и
развиваться на земной поверхности
только вместе, без отрыва друг от друга.
По подсчетам Г. В. Лопатина, реки земного
шара (без Антарктиды, Гренландии и
Канадского полярного архипелага)
выносят за год в море в растворенном и
взвешенном виде около 17.5 млн т материала,
разрушенного водными потока
221Глава 12 эрозионные процессы
ми.
По другим данным, объем размытых пород
на 1 км длины реки составляет в год от
(1.1—1.5) 104
м3
для среднего течения Волги и Днепра до
3.6 104
м3
для нижнего течения Волги. Твердый сток
Дуная в Черное море составляет 3.8 1CF
м3
в год при годовом стоке воды около 200
км3.
Кинетическая
энергия движущейся воды Рв
выражается как
Рв
= ~-- (12.1)
где
V
=f(i);
т
— масса воды; V
— скорость потока; i
—
наклон русла водотока. По И. В. Мушкетову
(1903 г.), работа рек характеризует их
«живую силу». Это выражение дает
возможность расчленить эрозионный
процесс по месту его развития по критерию
i
и
построить схему распространения его
видов (рис. 12.1). Для этого воспользуемся
классификацией склонов, предложенной
Ф. П. Саваренским (1939) (табл. 12.1), и известным
законом гидравлики (законом Эра), в
соответствии с которым масса минеральных
частиц M
= AV6,
где
V
— скорость потока, А
— коэффициент. Наблюдения показывают,
что в естественных условиях M
= AV*.
Интенсивность
и масштабы эрозионного разрушения
зависят от большого количества условий
и факторов, поэтому строгая привязка
к одной водной энергии (силе воды) не
может привести к надежным оценкам и
прогнозам. Достаточно включить в
рассмотрение геологическое строение
территории, чтобы во много раз увеличить
сложность изучения и уменьшить надежность
полученных результатов. Тем не менее
проведенные исследования показывают,
что на территориях со слабозаметным
наклоном поверхности (до 1—2°) во
время дождей формируются струйки воды
ламинарного режима движения, которые
прокладывают первые бороздки в почвенном
слое (струйчатая
эрозия).

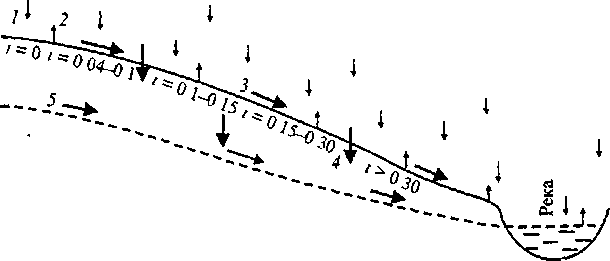

Рис.
12.1. Виды эрозионного процесса в
зависимости от уклона водотоков
1
— атмосферные осадки н талые воды, 2 —
испарение, 3
— поверхностный сток 4
— инфильтрация, 5 — подземный сток
222
Склоны |
У го; наклона а, градусы |
i = tga |
_ _ |
|
|
Слабозаметные |
0-2 |
0-0 035 |
Слабонаклонные |
2-5 |
0 035-0 09 |
Очень пологие |
5-15 |
0 09-0 27 |
Пологие |
15-30 |
0 27-0 58 |
Крутые |
30-45 |
0 58-1 0 |
Очень крутые |
45-60 |
1 0-1 7 |
Чрезвычайно крутые |
60-75 |
17-3 7 |
Близкие к вертикальным |
75-90 |
3 7-оо |
Нависающие |
>90 |
- |
Эрозия
первого типа — почвенная
эрозия,
будучи очень неглубокой, создает
густую сеть субпараллельных борозд,
которые в конечном итоге сливаются
в единую плоскость смыва почвенных
горизонтов. Начинается так называемый
плоскостной
смыв.
Смыв чередуется с выдуванием почв
(дефляцией
или ветровой
эрозией), но
разделить эти два процесса не всегда
удается. При маломощных почвенных
покровах или при их полном отсутствии
(например, в результате смыва) плоскостной
смыв захватывает рыхлые отложения,
породы кор выветривания и другие слабые
образования. Наблюдения показывают,
что сплошной смыв проявляется уже при
углах наклона склонов в 5—10°. Иногда
этот процесс называют склоновым,
или делювиальным,
смывом.
При углах склонов более 8—-10° начинает
проявляться другой тип эрозии в
песчано-глинистых породах —
оврагообразование.
Мы привели примеры проявления
эрозионного процесса, вызванного
временными водотоками, которые
формируются за счет дождевых и талых
вод и питают постоянные водные артерии
— ручьи, речки и реки. В этих артериях
происходит непрерывное взаимодействие
между горными породами и текучей
водой в виде речной
(русловой)
донной и боковой эрозии. Режим
движения воды в постоянных водотоках,
как правило, является турбулентным,
так как скорость течения в них превышает
0.5—2.5 м/с. Для сравнения отметим, что
ламинарный режим характерен для
скоростей порядка 0.1—0.7 м/с.
Каждый
из названных видов эрозионной деятельности
имеет большое значение для формирования
инженерно-геологических условий
территорий, поэтому они изучаются в
отдельности, хотя переходы из одного
вида в другой происходят постепенно,
без резких границ и строгих
классификационных признаков.
В
«Динамической геоморфологии», как уже
отмечалось выше, отдельно рассматриваются
флювиальные процессы как результат
леятельности временных и постоянных
водотоков. В табл. 12.2, за-
223
Основные типы водотоков |
Ведущие флювиаль- ные процессы |
Главные флювиальные формы и элементы рельефа |
Флювиаль ные (потоковые) отложения |
|||||
Постоян ные |
Русловые |
Русловой |
Эрозия Аккуму ляция |
Русла и долины ПОСТОЯННЫХ водотоков Днища долин (поймы н террасы), дельты |
Аллюви альные |
|||
Времен ные |
Русловые |
Русловой |
Эрозия Аккуму ляция |
Русла н долины временных водотоков Дннща долин временных водотоков, конусы выноса |
Пролюви- альиые |
|||
Нерусло вые |
Нерусловой (делюви альный) |
Эрозия Аккуму ляция |
Склоны делювиального смыва Склоны делювиального накопления |
Делюви альные |
имствованной
из монографии «Динамическая геоморфология»
(1992),
приведены основные виды флговиальных
процессов и их результаты.
УСЛОВИЯ
И ФАКТОРЫ ЭРОЗИОННОГО ПРОЦЕССА
Несмотря
на большие различия между отдельными
видами эрозии, всем им присущи
некоторые общие принципиальные черты.
Все они зависят в первую очередь от
геолого-геоморфологических условий,
а многие факторы аналогичны по своему
воздействию. Покажем это на специальной
структурной схеме (рис. 12.2). Эрозионный
процесс является результатом динамического
взаимодействия геологической среды
с поверхностными водотоками, причем
последние выступают в качестве
возбудителя этого взаимодействия.
Воздействие водотока определяется
количественным показателем —
кинетической энергией (силой) движущейся
воды, величина которой зависит от
природной обстановки, характеризующейся
конкретными геоморфологическими,
климатическими и гидрологическими
условиями. Но под влиянием интенсивной
и разнообразной человеческой деятельности
природная обстановка постоянно
претерпевает дополнительные изменения
рельефа, гидрологии, режима
поверхностного стока и т. д. Все природные
и техногенные изменения в конечном
итоге сказываются на силе возбудителя
эрозионного процесса Рв,
которая имеет решающее значение, так
как склоны занимают 4/5 поверхности
суши. Кроме
224
1°5Й
1.S
ftg ой
s
Рч
да (j
о
a
soft
n
S л
Sfe
s
Jo.
R3
Й
e-ns
о
Кинетическая
энергия водотока P=mV2/
2
о
со *
О о
е
•©*£
о
S
о
&)
U м
§8.
Воздействие
Геологическая
среда
Яр^ДСССГП...)
Результат
Эрозионные формы рельефа, эрозионная пораженность, эрозионный риск, подготовка гравитационных процессов
е*
О
а
и о о с
g U J
£ § I
о О о
5
8-
gg
= X
2 3 ЁЙ
S 1>
&5
Ё°
а*
О S
=5 s
5 о
N
о и д Н >%
Рис. 12.2. Структурная схема взаимодействия геологической среды с поверхностными водотоками.
того, на разрушающую способность водотока большое влияние оказывает количество взвешенных минеральных частиц.
Геологическая среда, воспринимая конкретное внешнее воздействие водотока, реагирует на него своими свойствами, характеризующими ее устойчивость (чувствительность) к этому воздействию, т. е. сопротивлением размыву или смыву. Как и любое сопротивление горных пород, их размываемость является интегральным свойством, зависящим от целого ряда условий и факторов, характеризующих состав, состояние и свойства размываемых пород, их залегание, доступность в обнажениях, транспортабельность и т. п. К природным условиям, формирующим сопротивление горных пород размыву в условиях их естественного залегания, относят геологические условия (литологический состав, трещиноватость, вы- встрелость, плотность, структурные связи, условия залегания и др.), орогидрографию местности, определяющую доступность пород к воздействию, неотектоническую обстановку, изменяющую положение местного базиса эрозии и наклон русла водотока, а также освоенность территории и связанные с ней проблемы рационального использования и охраны земельных ресурсов и экологической безопасности жизнедеятельности. В качестве факторов, влияющих на развитие эрозии, в первую очередь следует отметить те из них, которые сказываются на изменении воздействия поверхностного водотока. При этом геологическая среда, в которой происходит эрозионный процесс, находится под влиянием этих же
факторов,
.поскольку они вызывают изменения
отдельных ее компонентов, а
следовательно, и среды в целом.
Результаты
различных видов эрозии также имеют
некоторые общие черты, которые следует
перечислить перед тем, как детально
рассматривать каждый вид эрозии
отдельно. Они заключаются в следующем:
разрушение
горных пород поверхностными водотоками
с последующим выносом разрушенного
материала в виде твердой минеральной
фазы и растворенных соединений;
транспортировка и аккумуляция разрушенных горных пород в виде аллювиальных, делювиальных и пролювиальных отложений в системе поверхностных водотоков и в виде илов в озерах, морях и океанах;
формирование естественных форм рельефа территории (русел, долин, оврагов, балок);
подготовка склонов различных эрозионных форм к возникновению и развитию на них гравитационных процессов (оползней и обвалов) в результате эрозионной подрезки;
резкое увеличение масштабов проявления техногенной эрозии под влиянием разнообразной деятельности человека во многих регионах.
ПЛОСКОСТНОЙ СМЫВ. ЭРОЗИЯ почв
Атмосферные осадки в виде дождей, а также талая вода стекают по естественным склонам и искусственным откосам любой крутизны и формируют на их поверхности струйчатые потоки разной разрушительной силы. На обнажениях, сложенных легкоразмывае- мыми отложениями (песками, лёссами, суглинками, глинами невысокой степени литификации, верхними горизонтами кор выветривания, почвами и др.), эти слабые струйки при незначительном уклоне и скорости начинают формировать бороздки треугольного сечения глубиной до 3—5 см, которые ниже по склону, по мере возрастания энергии потоков, углубляются до 10—20 см и переходят в формы трапециевидного сечения. На задернованных склонах и откосах, и особенно на обнажениях твердых скальных и полускаль- ных пород, формирование подобных борозд происходит медленнее но вымывание и вынос мелкого материала вниз по склону осуществляется быстрее из-за большей крутизны скальных обнажений Большое количество водных струек субпараллельного расположения осуществляет в конечном итоге смыв и вынос материала по всей поверхности, а в нижних, более пологих, участках склона и на бермах искусственных откосов накапливается рыхлый материал — делювий. Разрушительная деятельность этих временных струйчатых водотоков носит название поверхностной, плоскостной, струйчатой, или делювиальной, эрозии (или смыва). Интенсивность делювиального процесса зависит от следующих условий и факторов
226
а)
количества и скорости стекающей воды;
б) разрушающего действия капель
дождя; в) свойств пород и почв; г) плотности
растительного покрова; д) неровностей
в микрорельефе склона (Динамическая
геоморфология, 1992).
Для
прогнозирования делювиального смыва
используют эмпирическую формулу А.
Н. Костикова, дающую возможность
определить скорость временного
водотока V* по мере удаления от водораздела
вниз по склону:
Vx
=
Vc*A7, (12.2)
где
с
= 5
VT,
8
- коэффициент, зависящий от шероховатости
поверхности склона и изменяющий
свое значение от 7 до 30; i
-
крутизна
склона; к
-
коэффициент стока; J
-
интенсивность осадков; х
- расстояние от водораздела до
рассматриваемой точки на склоне.
Крутизна
склона имеет существенное значение
для формирования скорости движения
минеральных частиц. Наблюдения на
склонах в Хибинах с крутизной от 2 до
28° показали, что изменения скоростей
движения наиболее подвижной пылеватой
фракции (мелкозема) составляют от 2.5 до
50 см в год.
Полученные
опытным путем данные позволяют определить
размеры обломков, переносимых водными
потоками разной скорости, и сделать
прогнозы о возможности их переноса на
различных участках склона с известным
геологическим строением при определенной
скорости потока Vx.
Так,
например, частицы песков разной
крупности переносятся при скоростях
потока 0.16—0.21 м/с, галька разных размеров
— при Vx
=
0.31—1.62 м/с, а валуны при V,
=
2.27—11.69 м/с. В качестве критерия
предварительных прогнозов можно
использовать эмпирически скорректированный
закон Эра: М = AV4.
При
прочих равных условиях разрыхленный
материал в большей степени подвержен
склоновому процессу, в котором принимают
участие размыв,
вымывание, выдувание
и развевание,
осыпание
и оплывание.
Все эти перемещения минеральной
фазы пород происходят параллельно с
их выветриванием, которое и в данном
случае играет роль подготовительного
процесса.
Наиболее
подготовленными для развития плоскостного
смыва являются техногенные откосные
сооружения —дорожные выемки, насыпи,
карьеры, земляные плотины, дамбы, отвалы
и терриконы и др. В результате длительного,
порой незаметного для глаза, развития
эрозионного процесса наступают ситуации,
угрожающие устойчивости и нормальной
эксплуатации этих сооружений, а
вымываемый материал заиливает и
заполняет дорожные водоотводящие и
дренажные сооружения, водоемы,
проезжую часть дорог, земельные угодья.
При этом, конечно, к делювиальному смыву
прибавляется ветровая эрозия (выдувание
и развевание мелких частцц разрых-
тепных пород). Особенно сильно впечатляют
результаты склоновой эрозии после
проливных дождей и быстрого таяния
снега.
227
Следует
рассмотреть отдельно эрозию почвенного
покрова, занимающего пространства
наиболее пологих склонов с углом
поверхности менее 10° и очень
чувствительного к эрозионным процессам
(делювиальному и ветровому). Проблемы
землеустройства и землепользования
являются общими для современного
общества, поэтому специалист в области
инженерной геологии, изучающий горные
породы как грунты, должен иметь
соответствующие представления о почвах.
И. В. Попов (1951), как известно, выделял
три вида эрозии, в том числе эрозию почв
— «смыв дождевыми и талыми водами
почвенного слоя». Довольно подробно
эрозию почв рассматривал и
Н. В.
Коломенский (1964), который отмечал большой
урон, наносимый сельскому хозяйству
эрозией, в связи с чем считал борьбу с
ней важной государственной задачей.
Наблюдения показывают, что последствия
почвенной эрозии пагубны для многих
развитых стран Европы, Америки и
Азии. Как отмечал С. С. Соболев еще в
1948 году, сильные ливни производят такие
разрушения почвенного покрова, которые
сток талых вод может сделать за 10—20
лет. В настоящее время принято определять
эрозионный
индекс осадков,
представляющий собой произведение
кинетической энергии дождя,
П
Ел
=
X [24.73 + 8.94 (lg2.36
J)h] (12.3)
I
на
его 30-минутную максимальную интенсивность,
где п
— число периодов с постоянной
интенсивностью дождя; J
—
интенсивность дождя, мм/мин; h
—
слой осадков за период постоянной
интенсивности, мм (Динамическая
геоморфология, 1992).
Карта,
построенная по значению эрозионного
индекса, изменяющегося в течение
года, указывает на регионы, наиболее
подверженные почвенной эрозии. Среди
них отметим Кавказ, Предкавказье и
Прикаспийскую низменность. Специальные
опыты с искусственным дождеванием
бурых лесных почв Черноморского
побережья Кавказа показывают большую
роль дождевых капель в разрушении
почвенных агрегатов и увеличении
транспортирующей способности
струйчатых потоков в 10—25 раз. При
наличии естественной растительности
дождевые капли не достигают почвы, что
существенно уменьшает их эрозионное
воздействие вплоть до полного его
отсутствия при значительных наклонах
склоновой поверхности (более 20°). В
связи с этим растительность считается
регулятором плоскостного смыва.
Известный
исследователь М. Н. Заславский предлагает
в качестве основного критерия смытобти
почв уменьшение в них запасов гумуса.
Слой, сносимый за год в сухой степи,
лесотундре и тундре, при естественной
растительности составляет 0.1—0.2 мм. Но
известны случаи, когда при наклоне
поверхности пашни всего в 1—2° смыв
почвы составил 66 мм за 10 лет. Интересен
еще один факт; смыв на распаханных
склонах повсеместно больше величины
денудации, оп
228
ределенной
по твердому стоку рек. Повсеместно
отмечается повышенная интенсивность
почвенной эрозии (в том числе смыва
мелкозема) на освоенных территориях,
где происходит распашка земель,
выпас скота, вырубка лесов, строительные
и горные работы и т. д. Такую эрозию
называют ускоренной,
или эксцессивной,
в отличие от нормальной (геологической),
развивающейся на естественных
склонах, покрытых растительностью.
Наибольшей устойчивостью к эрозии
отличаются черноземные почвы (особенно
их верхний гумусовый горизонт), а
наименьшей — каштановые и подзолистые.
Существенное
влияние на эрозию почв и на плоскостной
смыв в целом оказывает состав почв и
грунтов. Струйчатый поток легко смывает
пылеватые частицы, перекатывает песчаные
зерна и с трудом перемещает гравий
и щебень. Глинистая фракция в пептизи-
рованном состоянии тоже легко переносится
потоком, но в почвах глинистые частицы
образуют агрегаты и могут выполнять
роль цемента (клея) для скрепления
более крупных обломков. Исследования
показывают, что на разрушение подобных
образований требуется больше времени,
чем длится дождь определенной
интенсивности, в связи с чем глинистые
почвы и породы оказываются более
трудноразмываемыми в процессе плоскостной
эрозии.
Борьба
со склоновым смывом является весьма
сложной и трудоемкой и малоэффективной.
Главной причиной этого является большая
распространенность плоскостного смыва
по площади, находящейся под воздействием
атмосферных осадков, а иногда и сильных
ветров. При этом масштабы выполняемых
защитных мероприятий незначительны,
а ущерб, наносимый земельному фонду
многих стран, огромен. Защита таких
больших пространств инженерными
сооружениями, а также управление
процессом размыва и переноса разрушенных
пород и почв практически невозможны.
Покрытия, изоляции, отвод и регуляция
поверхностных вод и другие подобные
мероприятия можно применять только
локально для охраны небольших по площади
естественных склонов и искусственных
откосов, на которых необходимо обеспечить
безопасность жизнедеятельности. Для
больших территорий должен быть принят
единственно правильный принципиальный
подход — предупреждение и ограничение
размыва. Необходимо поддерживать
естественный или создавать
искусственный растительный (травянистый,
кустарниковый или древесный) покров,
ограничивать площади искусственных
обнажений, регулировать поверхностный
сток и соблюдать соответствующие
нормы землепользования.
ОВРАГООБРАЗОВАНИЕ
Образующиеся
под воздействием дождевых струек
бороздки, увеличиваясь в размерах,
становятся руслами временных водотоков
и через некоторое время превращаются
в промоины треугольного и трапециевидного
сечения с глубиной 15—20 см, а в более
229
слабых
породах — до 30—50 см. Такие промоины
уже начинают собирать воды отдельных
струйчатых потоков и формировать более
мощные временные ручейки, которые не
только смывают самые слабые выветрелые
породы, но и размывают подстилающие их
более плотные разновидности
песчано-глинистых и слабосце- ментированных
осадочных пород. Эта настоящая
разрушительная, эрозионная линейная
работа ручейка считается началом
процесса формирования новых, более
крупных,-эрозионных форм — оврагов
и называется оврагообразованием.
В своем развитии овраги проявляют одну
важную специфическую особенность:
зарождаясь на склонах, они постепенно
«пятятся» и могут выйти на водораздельное
пространство, расчленив его, и уничтожить
при этом земельные площади и леса,
создать угрозу для устойчивости зданий
и сооружений и усложнить
инженерно-геологические условия
освоения новых территорий.
Овраги
имеют большое распространение и давно
являются объектом исследования
геологов, географов и строителей. Так,
например, еще в 1902 году на землях
Саратовской губернии было зарегистрировано
13 540 действующих оврагов общей площадью
около 55 тыс. га. В 1910 году в Воронежской
губернии было 7900 действующих оврагов.
В некоторых районах Центральной
черноземной области по самым скромным
подсчетам бросовые земли, занятые
действующими оврагами, составляют
более 25 %
общей площади их земель (Ломтадзе,
1977). Оврагами поражены также земли
Курской, Орловской, Липецкой,
Тамбовской, Белгородской областей,
Северного Кавказа, Заволжья, Западной
и Восточной Сибири, По своему геологическому
строению эти регионы, как известно,
характеризуются распространением
лёссовых пород разного генезиса
среди четвертичных отложений. Отметим,
что те районы Европы, Азии и Америки,
где имеют распространение лёссовые
породы, также существенно поражены
оврагами.
Таким
образом, оврагом
называют эрозионную форму рельефа,
вытянутую в длину от десятков метров
до десятков километров, имеющую глубину
от 1—2 до 20—30 м и более и простирающуюся
на склоновых и водораздельных
пространствах. Образование оврагов
проходит закономерно через несколько
стадий. В инженерной геологии была
принята схема С. С. Соболева, предложенная
им в 1947 году (Попов, 1951; Коломенский,
1964; Ломтадзе, 1977; Золотарев, 1983). В
соответствии с этой схемой образование
оврага происходит в четыре стадии, в
результате которых вырабатывается его
продольный профиль (рис. 12.3).
Первая
стадий
оврагообразования — это формирование
промоины глубиной от 30—50 см до
1.0—1.5 м. Поперечный профиль промоины
меняется от треугольного до трапециевидного.
Вторая
стадия
— врезание висячего растущего оврага
своей вершиной. Оно начинается с
очередного обрыва, высота которого
составляет в среднем 2—10 м, а в лёссах
может достигать 12— 15 м. Рост оврага
идет снизу вверх, т. е. против течения
водного
230
Рис.
12.3. Стадии развития продольного профиля
оврага (по С. С. Соболеву).
Стадии:
I
— промоины или рытвины, II
— врезания оврага вершиной, III
— выработки профиля равновесия, IV
— затухания.
потока
по его дну и носит название регрессивной
эрозии.
Устье оврага находится выше местного
базиса эрозии, т. е. уровня воды в реке
или озере, куда впадает овражный водный
поток. Глубина оврага на этой стадии
достигает 10—30 м. Поперечный профиль
имеет, как правило, треугольную форму,
борта оврагов крутые, обрывистые,
обнаженные, пораженные склоновыми
гравитационными процессами. На этой
стадии происходят разветвление оврагов
(формирование отвершков) и создание
овражной системы.
Третья
стадия
— выработка профиля равновесия, началом
которой является момент достижения
устьем оврага отметки местного
базиса эрозии. Во время этой стадии
продольный профиль оврага приобретает
вид плавной кривой, а поперечный в
верхней части сохраняет обрывистые
формы, тогда как в нижней выпо- лаживается
под воздействием осыпей и оплывин. Дно
оврага становится широким и плоским,
по нему течет временный или постоянный
водный поток, который продолжает
углублять и расширять овраг. Глубина
оврага на этой стадии может достигать
20—30 м. Его склоны начинают постепенно
сглаживаться и покрываться растительностью.
Четвертая
стадия
является завершающей. Она начинается
после окончательной выработки продольного
профиля равновесия, при этом углубление
оврага и его рост прекращаются.
Наблюдаются расширение его дна и
формирование овражного аллювия. Склоны
оврага покрываются делювиальными
образованиями, осыпями, а на их
поверхности формируется почва и
растительный покров. В таком виде овраг
уже называется балкой.
231
£ Рис.
12.4. Типы овражно-балочных
систем
(по С. С. Соболеву).
а—
слабоветвящиеся; б—
сильиоветвя-
щиеся.
Выделение
перечисленных выше
четырех
стадий процесса овра-
гообразования
является довольно
схематичным
и зависит от геолого-
геоморфологических
и климати-
ческих
условий и влияния различ-
ных
природных и техногенных
факторов.
Так, во время ливневых
дождей
и паводков в оврагах зна-
чительно
увеличивается водная
масса,
что приводит к резкому росту
интенсивности
эрозионного про-
цесса
и большим разрушениям зе-
мель,
жилых кварталов, дорожных
трасс
и т. д. При этом могут изме-
ниться
направления роста оврагов, появиться
новые рытвины и бо-
розды,
что в зависимости от местных природных
условий и видов че-
ловеческой
деятельности приводит в конечном итоге
к формирова-
нию
различных типов овражно-балочных систем
(рис. 12.4), на
склонах
которых создаются условия для
возникновения крупных
оползней,
новых эрозионных форм и т. п.
Условия
и факторы оврагообразования
принципиально те же, что и обусловливают
эрозионный процесс в целом. Энергия
(сила)
водного
потока ^ Эап
= —■
j
определяется
климатическими (т)
и
геоморфологическими
(V = t(i))
условиями,
а последние во многом зависят от
геологической обстановки (литологии
пород, условий их залегания, степени
выветрелости, режима подземных вод,
нео- тектонических особенностей региона
и др.). Эта обстановка определяет
интенсивность оврагообразования,
морфологические черты оврагов, их
распространение и густоту (степень
пораженности). Для европейской части
бывшего СССР в зависимости от
климатических условий С. С. Соболев
выделяет: северо-западную часть
среднерусской возвышенности (Курская,
Орловская, Тульская области и юг
Московской области), на территории
которой интенсивность снеготаяния
достигает 6 мм/ч и эрозия связана
преимущественно с талыми водами;
территорию к юго-западу от этого района,
южнее линии Минск—Харьков—Ростов, с
преобладанием ливневой эрозии.
Климатические условия во многом
определяют характер растительного
покрова (древесный, кустарниковый или
травянистый), препятствующего эрозии.
Среди природных факторов выделим
такие, которые активизируют
оврагообразование. Это понижение
местного базиса эрозии при спаде уровня
воды в реках
232
и
озерах, изменение режима поверхностного
стока, обеднение растительного
покрова на склонах и др.
Особую
роль в развитии оврагообразования
играет разнообразная деятельность
человека. Оврагами поражены наиболее
густонаселенные территории. С одной
стороны, это обусловлено тем
обстоятельством, что эти территории
по сочетанию своих природных условий
(геологических, геоморфологических и
климатических) являются весьма
благоприятными для жизнедеятельности
человеческого общества и одновременно
для развития эрозионных процессов, в
том числе оврагообразования. С другой
стороны, человеческая деятельность
является мощным фактором роста
интенсивности эрозионного разрушения
этих территорий. Эта деятельность
связана прежде всего с нарушением
режима поверхностного и подземного
стока при строительстве гидротехнических
сооружений различного назначения,
с разрушением защитного растительного
покрова при вырубке лесов и кустарников
в процессе сельскохозяйственного
освоения земель, с формированием
искусственного рельефа местности при
строительстве дорог, каналов,
горнодобывающих предприятий и т. п.
Следует отметить, что перечисленные
факторы взаимосвязаны и взаимообусловлены,
а их воздействие суммируется, доводя
интенсивность оврагообразования до
угрожающих масштабов со значительными
последствиями — разрушением и
заилением жилых районов, железных и
автомобильных дорог, мостовых переходов,
каналов, ирригационных сооружений
и т. д. Наблюдения показывают, что
последствия оврагообразования,
вызванного деятельностью человека,
являются гораздо более масштабными
и значительными, в том числе и по
причиненному материальному ущербу,
чем те, которые вызываются только
природными факторами (исключая, конечно,
природные бедствия и катастрофы). Однако
ниже мы покажем, что деятельность
человека может приносить не только
отрицательные результаты.
Оценка
овражно-балочной интенсивности и
пораженности производится
при помощи нескольких количественных
показателей.
Рассмотрим их подробно.
Степень
эрозионной расчлененности представляет
собой отношение приращения общего
объема растущих оврагов за год,
десятилетие или столетие к площади
их водосборов, определяемых повторными
аэро- или фототеодолитными съемками.
Для обнаженных склонов горного
Крыма крутизной 16—17°, сложенных терри-
гспным флишем, этот показатель составил,
по подсчетам В. С. Кру- подерова, 3000—5000
м
3/га
(Золотарев, 1983).
