Какие
следует ожидать размеры провалов на
земной поверхности или в основании
сооружения?
377
Карстово-суффозионно-обвальные
(смешанные) 1 Карстово-суффозионные
Карстово-обвальные
Таблица
16.6
Генетическая
классификация карстовых провалов (по
В. В. Толмачеву, Ф. Ройтеру, 1990)
Тип
Основные
условия провал ообразования
Наличие
карстовой полости Достижение полостью
критического пролета
Отсутствие
постоянного или периодического водона-
сышения нескальных грунтов в покровной
толще
Наличие
полости или сильиотрещииоватой зоны
Наличие постоянного или периодического
водонасыще’- ния нескальных грунтов
в покрывающей толще
Наличие
гидравлической связи между грунтовыми
и трещинно-карстовыми водами
Превышение напора грунтовых вод над
напором трещи нно-карстовых
Наличие
карстовой полости
Достижение
полостью критического пролета
Наличие
постоянного или периодического
Водонасыще- ния нескальных грунтов в
покрывающей толще
Основные
процессы механизма Провалообразован
ия
Обрушение
непосредственной кровли карстовой
полости (в частном случае, всей
покрывающей толщи)
Последовательное
(по мере развития полости) возникновение
сводов равновесия с образованием в
покрывающей толще промежуточных
полостей или разуплотненных зон Выход
свода на поверхность или его разрушение
Уположение
склонов провала до их стабильного
состояния
Сдвижение
водоиасыщенных грунтов в полости и
трещины под действием фильтрационных
сил (суффозия)
Формирование
разуплотненных зон и полостей в
водонасыщенных грунтах Разжижение
песчаных грунтов и истечение их в
Полости и трещины Последовательное
образование сводов равновесия в
толще над водонасыщенными грунтами
Выход
свода на поверхность или его разрушение
Уположение
склонов провала до их стабильного
состояния
Обрушение
непосредственной кровли карстовой
полости (в частном случае, всей
покрывающей толщи)
Последовательное,
по мере развития полости, возникновение
сводов равновесия с образованием в
покрывающей толще промежуточных
полостей или разуплотненных зон
Сдвижение
водонасыщенных грунтов в полость
под действием гравитационных и
фильтрационных сил
Формирование
разуплотненных зон и полостей в
водонасыщенных грунтах
Разжижение
песчаных грунтов и истечение их в
полости трещины
Последовательное
образование сводов равновесия в
толще иад водоиасыщеиными грунтами
Выходы
свода иа поверхность или его разрушение
Уположение
склонов до их стабильного состояния
378
a
i.'-i
j,rj-i |
Рис.
16.3.
Расчетные
схемы к мето-
дам
Г. М. Шахунянца (а)
и М. С. Га-
зизова
(б,
в).—
Какова
вероятность образования провалов
диаметром не более заданного значения,
обеспечивающего устойчивость сооружения?
Надежность
и точность прогнозирования провалов
во многом зависят от характера и
достоверности инженерно-геологической
информации по району исследования. В
первую очередь необходимо изучить
природу карстового процесса и механизм
образования провалов с целью проведения
районирования закарстованной территории
по условиям провалообразования. В табл.
16.6 приводится генетическая
классификация карстовых провалов с
характеристикой механизма их
образования, разработанная специалистами
ПНИИИС и Фрайбергской горной академией
(Толмачев, Ройтер, 1990). Из таблицы видно,
что на образование провалов оказывают
влияние многочисленные факторы, что
осложняет прогнозирование и
сказывается на его точности.
Прогнозирование
провалообразования на базе
детерминированных моделей проводится
расчетно-теоретическими
методами, среди
которых отметим методы Г. М. Шахунянца
и М. С. Газизова.
379
2
(2Ch
+
yk2N
tg
<р
- 2ChM
tg
tp)
Pc
+ yk
Pb
=
Метод
Г. М. Шахунянца сводится к расчету
сдвижения столба глинистых пород,
перекрывающих карстовую полость, по
круглоцилиндрической поверхности
(рис. 16.3, а).
Механизм этого процесса предполагается
следующим. В результате сводового
обрушения в карстовую полость
мощность покрывающих связных пород
сокращается до критической величины
к,
при которой под воздействием веса
сооружения Рс
и веса вышележащих пород Рп
происходит сдвиг по круглоцилиндрической
поверхности высотой h
и
диаметром окружности (основания
цилиндра) d.
Предельное
равновесие наступает при равенстве
Рс
+ Рп
= Г, где Т
— сопротивление сдвигу по поверхности
сдвижения. Диаметр провала определяется
из уравнениягде
С,
h
и
ср — соответственно удельное сцепление,
удельный вес и угол внутреннего трения
связных пород; М
и N
—
параметры функции ср.Метод
М. С. Газизова рассматривает случай
существования вертикальной трещиноватости
в карстующихся породах. Покрывающая
толща является неоднородной (рис.
16.3,6, в). Критическая мощность трещиноватых
пород определяется из расчета потери
их несущей способности на разрыв Rp
по
выражениюПосле
обрушения трещиноватых пород вышележащие
песчаноглинистые породы сползают
в образовавшуюся воронку.В
карстовой лаборатории г. Дзержинска и
в ПНИИИС проводились исследования
провалообразования на моделях из
эквивалентных материалов, результаты
которых можно использовать для
качественной оценки. Во Фрайбергской
горной академии также были проведены
опыты по моделированию процесса
провалообразования над горными
выработками на плоских моделях их
эквивалентных материалов, по
результатам которых были предложены
формулы для определения параметров
провалов в песчано-глинистых породах
(Толмачев, Ройтер, 1990):где
Рь
— условная вероятность появления
провала на поверхности земли; tb
—
время образования провала после
обрушения кровли(16.5)(16.6)
exp - [0.08 (H
- 15) + 0.2Mk
+ 0.17MJ1»];
гй
= 93.105Р^°07
-69;
d
=
4.04
<V^H
при
5.4
<
Mf™
<18.5 m,(16.7)
(16.9)
d
=
2.95 УУЬ/Н
(
1
+ ) при й 4.8 м,
380
Вероятностно-статистические
методы
Р
(х) =
XI
V /
Р0
381полости;
Vb
—
объем первичной полости, вызвавшей
обрушение; Мк
— мощность слоя пород, перекрывающих
полость; Mf&x
—
максимальная мощность связных пород
в перекрывающей толще.Моделирование
сдвижения горных пород над выработками
на угольных и рудных месторождениях с
использованием моделей из эквивалентных
материалов изучается в России (в том
числе в Петербургском маркшейдерском
институте) более 60 лет. Накоплен огромный
материал, который был опубликован в
специальной литературе по проблемам
горного дела и маркшейдерии. При
моделировании учитывается разный
масштаб провалов над карстовыми
пустотами и горными выработками, а
также разная степень неоднородности
горных пород, залегающих над ними.
прогноза карстовых провалов во многих
случаях являются более надежными и
целесообразными, так как карстовый
процесс часто обусловлен влиянием
случайных факторов. В. В. Толмачев
установил, что образование карстовых
провалов во времени подчиняется закону
Пуассона, в соответствии с которым
вероятность образования X
провалов в год составляет Р
(х) = exp
(-А)
Хх/х1
Тогда вероятность образования X
провалов за время t
на
площади F
с
интенсивностью провалов А, будет
exp
(-AF0 (16.10)Вероятность
того, что на данной территории за время
t
не
произойдет ни одного провала, т. е.
X
= 0, составит Р0
= exp
(-AFr)- Вероятность
появления хотя бы одного провала на
данной территории за время t
составит
Р
= 1 - Р0.
Показатель интенсивности образования
провалов А = n/Ft,
предложенный
3. А. Макеевым, определяется как число
провалов п,
произошедших на территории площадью
F
(в
км2)
за время t
(в
годах), определенное по данным наблюдений
в условиях, аналогичных исследуемой
территории.Определение
прогнозного
диаметра d
провалов
производится в предположении нормального
закона их распределения по выражению , чгде
а
— среднеквадратичное отклонение
диаметров.По
наблюдениям за старыми и новыми провалами
в районе г. Дзержинска выявлена
закономерность = adhn
(а
= 0.36 и Ь
= 0.8), позволяющая прогнозировать диаметр
dH
новых
провалов по известным значениям
диаметра dст
старых.В
качестве критерия карстовой опасности
для наземного строительства
рекомендуется использовать надежность
территории, т.
е. вероятность, что на площади F
за
данное время tn
не
появится провал диаметром больше
опасногб dr
(в
частном случае, dr
>
dc):
= exp
[—AFfn(
1
-
Pd)]- (16.12)
Pd
ПРОТИВОКАРСТОВАЯ
ЗАЩИТА
382
определяется
по интегральной кривой распределения
диаметров провалов, замеренных на
данной территории или на аналогичной
ей по геологическим условиям.Результаты
прогнозирования вероятностно-статистическими
методами проверялись на примере
проведенных исследований в районе г.
Дзержинска, где по многолетним наблюдениям
накоплен достаточный объем данных для
их статистической обработки. Очевидно,
что чем больше массив таких данных и
чем они надежнее, тем ближе к реальным
будут результаты прогнозов по
стохастическим моделям. Прогнозирование
в большой степени обслуживает
проектирование и строительство
противокарстовых мероприятий, что
накладывает на него дополнительную
ответственность.Взаимодействие
инженерных сооружений с отдельными
элементами геологической среды в
условиях интенсивного техногенеза
практически всегда происходит с участием
специальных мероприятий, роль которых
определяется современными требованиями
экологической безопасности
жизнедеятельности. Закарстованные
территории, а также районы, где
потенциально возможно развитие карста
под техногенным воздействием, все чаще
осваиваются человеком с применением
противокарстовых мероприятий
геологического, технологического,
конструктивного и другого назначения.По
мнению специалистов противокарстовые
мероприятия направлены на обеспечение
двух условий: необходимого —
предотвращения возможностей
катастрофических разрушений и
обеспечения безопасности людей —
и достаточного — сохранения рентабельности
строительства с учетом ущерба от
карстовых явлений и расходов на их
изучение и инженерную защиту.Противокарстовые
мероприятия подразделяются на три
класса (Толмачев и др., 1985): 1) направленные
на изменение естественного развития
карстового процесса; 2) направленные
на защиту зданий, сооружений и людей
без изменения естественного карста;
ослабляющие
влияние человека на рост интенсивности
карстового процесса.Наиболее
распространенным мероприятием первого
класса является тампонаж
карстовых полостей и разрушенных
массивов горных пород. В гидротехническом
строительстве он применяется для
устройства противофильтрационных
завес под плотинами и в обход них, в
горном деле — для уменьшения водопритоков
и увеличения устойчивости закарстованных
пород вокруг подземных сооружений, в
промышленном и гражданском строительстве
— для увеличения несущей способности
горных пород в основании зданий и
сооружений. Чаще всего в качестве
заполнителя применяются
песчано-глинисто-цементные растворы.
За рубежом этот
5
80 s'
Р
О
S
О
40
0 50 100 150 200 м
Ш/
Ш2
Шз
Ш/ га5
Е2б
S7

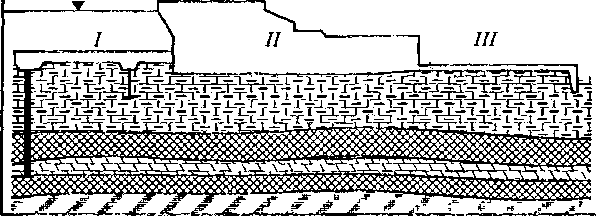

Рис.
16.4. Геологический разрез верхнепермских
отложений основания здания Камской
ГЭС (по Г. К. Маменко).
1
— цементационная завеса; 2
— вертикальный дренаж; 3
— аргиллиты с прослоями известняков;
4
— гипсы; 5—доломиты; 6
— ангидриты; 7 — нормальный подпорный
горизонт; /— понур,
II—здание ГЭС, III
— водобой
383
способ
борьбы с карстом получил большое
распространение во Франции и Германии.Из
мероприятий второго класса применяются
архитектурнопланировочные работы
по разнопольному размещению сооружений,
исходя из степени карстовой опасности,
а также конструктивные мероприятия,
распространенные в строительной
практике. Проведению этих мероприятий
посвящен целый ряд нормативных документов
(СНиП, методические указания, инструкции
и др.).Мероприятия
третьего класса, связанные с ограничением
деятельности человека, весьма
разнообразны, как и сама эта деятельность.
К ним относятся ограничения откачек
подземных вод, гидроизоляция
водопроводящих сооружений, регуляция
поверхностного стока, строительство
эффективных защитных сооружений,
организация водоотлива при строительстве
и др.В
практике гидротехнического строительства
известны примеры возведения плотин
на закарстованных карбонатных породах,
где главным мероприятием защиты являлись
противофильтрацион- ные (тампонажные)
завесы. Гораздо более сложными являются
условия строительства напорных
сооружений, таких как Камская, Рогунская,
Нурекская и другие плотины, на соленосных
и гипсоносных толщах пород. На рис.
16.4 приведена схема взаимодействия
основания и построенной на нем плотины.
Основание, сложенное горизонтально
залегающими скальными и полускальными
породами пермского возраста, содержит
слой гипса мощностью до 10 м, расположенный
на глубине 20—25 м от подошвы фундаментов
бетонных сооружений, а ниже, в основании
доломитов, залегает слой гипсов и
ангидритов большой мощности. Минерализация
подземных вод в верхней части разреза
составляет 0.3 г/л, а в до
384ломитах
доходит до 7 г/л. В этой геологической
обстановке запроектировали и
построили плотину длиной 2.5 км и высотой
более 20 м. Опасность активизации древнего
карстового процесса была устранена
комплексом сооружений противокарстовой
защиты, направленных на снижение
скорости водообмена в пермской толще
загипсованных пород. Для этой цели в
основании бетонных сооружений, где
напорные градиенты фильтрационного
потока являются самыми высокими,
были построены понур длиной более 100 м
в верхнем бьефе и водобой в нижнем
бьефе. Для ограничения поступления
воды из водохранилища в основание была
построена противофильтрационная завеса
до гипсового слоя, залегающего на
глубине 60 м от дна русла р. Камы (рис.
16.4). И наконец, перед бетонной плотиной
в аргиллитах, содержащих прослой
известняка, был заложен ряд вертикальных
скважин, из которых производится
постоянная откачка воды, поступающей
из водохранилища. Эти сооружения защиты
выполняют свое назначение уже почти
полвека, и в основании гидроузла
сформировался техногенный застойный
горизонт минерализованных вод,
практически не растворяющий и не
выщелачивающий гипсово-ангидритовые
породы.Второй
пример демонстрирует негативную роль
человека в развитии карстового
процесса и полное отсутствие
противокарстовой защиты. Во Львовской
области глины для промышленных нужд
добываются на Никольском карьере,
расположенном в 60-метро- вой толще
верхнего тортона (средний миоцен, Nj),
содержащей
гипсово-ангидритовые слои. С углублением
карьера начал дренировать горизонт
подземных вод, получающий дополнительное
питание от водохранилища, недавно
созданного на небольшой реке. В результате
изменился градиент, а следовательно,
и скорость фильтрационного потока. По
данным химических анализов минерализация
воды в реке составляла 0.6 г/л, а в карьере
1.9 г/л. Всего за пять лет на земной
поверхности между карьером и рекой
произошли существенные изменения.
Так, в 1977 году на ней насчитывалось
5 карстовых воронок, а в 1981 году их стало
около 300, а водоприток в карьер за этот
период достиг 10 тыс. м3/ч.
На поверхности земли в течение 4
месяцев 1981 года сформировалась полоса
карстовых деформаций шириной в 1 км.
Ориентировочные расчеты показывают,
что при существующем различии
минерализации вод в реке и в карьере
прирост объема подземных карстовых
полостей за год составляет 20 тыс. м3.
Карстовые формы (воронки, провалы и
оседания) на земной поверхности имеют
карсто- во-суффозионный генезис.В
качестве противокарстового мероприятия
в этом случае можно было применить
противофильтрационную завесу,
расположенную вдоль борта карьера,
но тогда экономические показатели
горного предприятия существенно
изменились бы, что могло привести к
его закрытию. В подобной ситуации
необходимы экологоэкономические
оценки с учетом карстовой опасности и
допускаемого риска для жизнедеятельности
на данной территории.
385Приведем
еще один пример, в котором негативное
влияние человека очевидно. На террасе
реки, русло которой проходит по за-
карстованным известнякам, была
подготовлена строительная площадка
административного трехэтажного здания.
Под фундаментом залегали
аллювиально-делювиальные песчано-глинистые
отложения мощностью 4—5 м, перекрывающие
закарстованные известняки. Грунтовые
воды дренируются рекой, и на строительной
площадке глубина их залегания составляла
7—8 м. Расстояние от площадки до склона
реки около 1 км. По данным инженерных
изысканий условия строительства
оценивались как простые и благоприятные.
Для нужд строительства к площадке был
подведен временный водопровод от
речного водозабора. Площадка была
выровнена и подготовлена для закладки
ленточных фундаментов накануне
выходного дня. В понедельник утром на
площадке была обнаружена воронка
глубиной 1.5—2 м и диаметром 8 м, в центре
которой находился открытый кран
временного водопровода. Почему и
кто его открыл и оставил открытым,
выяснить не удалось, но при обходе
объекта была обнаружена грунтовая
масса на берегу реки, вынесенная туда
техническим потоком с основания
будущего здания. Часть этой массы
попала в реку и была унесена ее водами,
поэтому оставшаяся по объему была
меньше объема сформировавшейся
воронки. В проекте строительства
административного здания были
предусмотрены дополнительные мероприятия
по защите территории от ее возможного
обводнения, в результате которого
в период эксплуатации возникнет и
разовьется карстово- суффозионный
процесс с более опасными последствиями.Глава 17
ОСЕДАНИЕ
ЗЕМНОЙ ПОВЕРХНОСТИ В РЕЗУЛЬТАТЕ
ВОДОПОНИЖЕНИЯВ
специальной инженерно-геологической
литературе опубликовано много
сведений о специфических отрицательных
формах рельефа в местах активных откачек
подземных вод и нефти. Глубина этих
форм может быть от 1—2 до 15 и более
метров, их размеры и очертания в плане
варьируют в широком диапазоне, а площади
составляют от десятков м2
вокруг шахтных стволов и водозаборных
скважин до нескольких тысяч км2
на полях групповых откачек и в местах
осушения территорий. В качестве примеров
можно привести оседания в городах
Венеция, где осадка практически
прекратилась в 1970 году после ограничения
водоотбора, Сан-Хоакин (Калифорния,
США), где осадка составила 12 м при
снижении напора подземных вод на 150 м,
а общая площадь изменения абсолютных
отметок земной поверхности достигла
15 тыс. км2,
Мехико, Токио и др. В практике разработки
твердых по-
a
■5
.у^ув
i
■ ТУ в
м
Ст,
Рис. 17.1. Схема к определению эффективных (уплотняющих) напряжений оэ.
ЕУВ и ТУВ — соответственно естественный и техногенный уровни фунтовых вод (а); положения их эпюр (б) в естественном состоянии (7), при полном осушении водоносного горизонта (3) и при водопонижении на величину S (2)
лезных
ископаемых количественный прогноз
оседания впервые был осуществлен при
проходке шахтного ствола на Яковлевском
железорудном месторождении КМА
(Белгородская область) в 1960 году (Иванов
и др., 1961). Несколько позже детальные
исследования и расчет ожидаемых
осадок были проведены на Белозерском
железорудном месторождении (Мироненко,
Шестаков, 1974). Причиной формирования
отрицательных рельефных форм является
изменение напряженного состояния
горных пород в условиях их естественного
залегания при снятии гидростатического
давления.
Как
известно из курсов инженерной петрологии
и механики горных пород, при нагружении
элементарного объема водонасыщенной
песчано-глинистой породы в нем возникают
два вида напряжений: эффективные,
приуроченные к контактам минеральных
частиц, и нейтральные,
действующие в поровой жидкости.
Уплотнение пород под нагрузкой
происходит только за счет эффективных
напряжений, так как нейтральные вызывают
всестороннее давление на минеральный
скелет, а их незначительная сжимаемость
позволяет ими пренебречь. Определим
эффективные напряжения, возникающие
в водоносной толще от веса вышележащих
пород, пользуясь схемой, приведенной
на рис. 17.1. Давление уплотнения в
точке М,
находящейся на глубине h
от
поверхности земли и на глубине ht
от
уровня грунтовых вод, составляет Ре
= Y
(h
-
/гв)
+ Yht,
где
у и у1
— удельный вес пород над уровнем воды
и во взвешенном состоянии; Y
-
(Ут~
О (1 -л)>
гДе
Ут
—
удельный вес минеральных частиц пород,
находящихся под уровнем фунтовых
вод; п
— их пористость.
386
(17.1)
П
(17.3)
(17.4)
387Если
провести откачку воды из водоносного
горизонта до полного его истощения,
то тогда Ле
= 0 и Ре
= yh.
Если
учесть, что у
примерно
в два раза больше Y>
то
становится очевидной возможность
уплотнения пород. Покажем это с помощью
эпюр распределения уплотняющих
(эффективных) напряжений (рис. 17.1,6).
Эпюра 1
соответствует естественным условиям
при положении уровня грунтовых вод на
отметке ЕУВ. Ниже этой отметки действует
закон Архимеда, поэтому расчет напряжений
ведется с учетом взвешивания
водосодержащих пород, т. е.где
z,
—
переменная координата по глубине. Эпюра
2 соответствует полному осушению
водоносного горизонта и, следовательно,
аэ
= yz.
Поскольку
у
> Y,
то
при г > (Л - Л„) имеем аэ
> а3,
что вызовет уплотнение осушенных
пород на величину, зависящую от их
деформационных свойств и нового
напряженного состояния. При решении
одномерной задачи Астэ
= аэ
- аэ.
При водопонижении на некоторую величину
S
мы
приходим к эпюре 3
и, следовательно, до отметки нового
понижения уровня фунтовых вод ТУВ
расчет уплотняющих напряжений ведется
по выражению аэ
= yz,
а
ниже этой отметки а'э
= Yz,
+ У
(h
- ht
+ S).Если
исходить из предположения компрессионного
сжатия (сжатия без боковых деформаций),
то конечная осадка пород мощностью т,
составита
конечная величина оседания земной
поверхности составитгде
п
— число расчетных слоев в пределах
сжимаемой толщи; еа
и
еа
— коэффициенты пористости сжимаемого
слоя, соответствующие напряжениям
стг
и стг
, снимаемым с компрессионной кривой
для данной породйг. ,с/Расчет
осадки в этих условиях можно провести
и на базе обобщенного закона Гука
при допущении, что боковые деформации
отсутствуют, а горизонтальные напряжения
равны между собой. Тогда<*э,
= У«, + Y
(Л
- Лв),
5к,
= тг 5к, = [Лог,
- И, (До,
-
До,)]
j-
(17.5)
388Более
точно расчет величин оседания проводится
с учетом горизонтальных напряжений
и деформаций, т. е. для условий двух- и
трехмерного сжатия по выражениям,
полученным из обобщенного закона Гука:При
прогнозе оседания земной поверхности
в результате уплотнения глинистых
пород возникают осложнения, связанные
с их фильтрационными и реологическими
свойствами, которые определяют
мощность сжимаемых пород (а следовательно,
величину конечной осадки), природу
процесса уплотнения и скорость его
протекания (консолидации). Значение
начального градиента фильтрации
зависит от состава и плотности глинистой
породы и иногда достигает 30—70. Для
возникновения фильтрации в такой глине,
подстилающей дренируемый водоносный
горизонт в зоне мощностью 2 м, необходим
напор воды в поровом пространстве глин
соответственно 30—70 м.Если,
согласно теории фильтрационной
консолидации, допустить, что изменение
давления за счет водопонижения вызывает
такое же давление в поровой воде
рассматриваемой глины, т. е. Aaz
=
и,
то уплотнение за счет отжима воды
начнется при понижениях ее уровня
на 30—70 м и захватит, как показывают
наблюдения, только верхнюю часть
слоя глин мощностью до 1 м. Обычно
мощность сжимаемого слоя составляет
тс
= ht/I0.
В
этом случае говорят о том, что коэффициент
порового давления а
= Aaz/u
близок
к единице. Однако наблюдения многих
исследователей показывают, что для
большинства глинистых пород (особенно
для плотных) этот коэффициент меньше
единицы, а иногда не превышает
0.1—0.2. Отсюда следует, что процесс
уплотнения не будет возникать во многих
глинистых разновидностях или будет
иметь место только на границе между
водоносным горизонтом и слоем глин при
давлениях больше Aaz,
определенных
по эпюрам (рис. 17.1, б).
А это требует специальных исследований
и наблюдений на моделях и в натуре.Возникновение
процесса уплотнения в глинистых породах
и его величина зависят еще от их
структурной прочности /?стр,
определяемой по компрессионным
кривым. Структурная прочность
соответствует давлению начала
уплотнения и для различных глинистых
пород составляет от 0.05 до 1.0 МПа. В случае
Ааг
<
/?стр
уплотнения не происходит.Таким
образом, с позиции теории фильтрационной
консолидации процесс уплотнения
глинистых пород можно рассматривать
только в слабых разновидностях с
невысоким содержанием глинистой
фракции, залегающих на небольших
глубинах от земной поверхности, на дне
водоемов, а также в гидроотвалах разного
способа складирования. По исследованиям
Р. Э. Дашко начальный
градиент
фильтрационной консолидации составляет
/НфК
=10 Vm~,
где
Мс
— содержание глинистой фракции в %, что
определяет гра-
ницы
ее изучения. В рамках консолидации
можно прогнозировать
продолжительность
процесса уплотнения и степень его
завершен-
ности
(степень консолидации), представляющую
отношение вели-
чины
осадки на данный момент времени к ее
конечному значению.
Исходное
дифференциальное уравнение для решения
поставлен-
ных
задач имеет вид:
Cv
—=
-, (17.6)где
Cv
=
—■* +
<^
— коэффициент консолидации глины; к
— коэф-
аот
s,=
1
+е
1
- \
Iфициент
фильтрации; а
— коэффициент сжимаемости; Н
= —■
—напор
поровой воды в глине; г — длина пути
фильтрации; X
—
время
уплотнения.Решение
уравнения (17.6) с помощью рядов Фурье
при фанич-
Даных
условиях: 1 )Н =
~z~-
1 =
0, 0 < г £ т\ 2) Н =
0, t *
0, г = тдает
выражение для осадки в заданный момент времени:/ Л
1.2.3..!
т,
W
4
т1
“
тг
Ти 0.02 0.08 0.17 0.31 0.49 0.71 1.00 1.40 2.09 —
и 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
389
(17.7)в
котором первый множитель составляет
величину конечной осад-ки,
а второй зависит только от показателя
Т
= , называемогофактором
времени. При фильтрации воды из глины
вверх и вниз
Т
= —-.Степень
уплотнения и = S/SK
изменяется
от нуля при t
=
0 до
единицы
при t
Значения
ее могут быть получены по расчет-
ным
величинам Ти,
а время достижения конечной осадки —
из
приведенного
выражения для Ти
или по результатам компрессион-
ных
испытаний глин, используя выражение(17.8)где
г, — время уплотнения лабораторного
образца высотой т,; t2
—
время уплотнения слоя глин мощностью
т2.В
первом случае можно воспользоваться
приведенными данными для Ти
и и:
Первый
пример

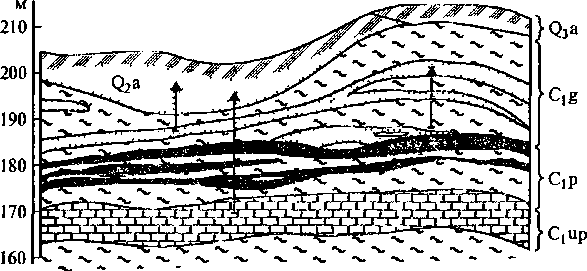

Рис.
17.2. Гидрогеологический разрез на участке
строительства шахты № 2 Козельской
(Подмосковный бассейн)
390Рассмотрим
некоторые примеры оседания земной
поверхности в результате водопонижения
при разработке угольных и рудных
месторождений.
относится к Подмосковному угольному
бассейну при строительстве Козельских
шахт № 1 и 2. Гидрогеологический
разрез участка шахты № 2 показан на
рис. 17.2. Надугольная толща мощностью
30—40 м сложена песками и глинами тульской
свиты, перекрытой четвертичными
отложениями. В основании угленосных
отложений на глубину 40 м залегают
трещиноватые упинские известняки.
Подземные воды находятся в надугольных
песках (надугольный водоносный горизонт)
и в трещиноватых известняках
(подугольный напорный горизонт).
Коэффициенты фильтраций и первоначальные
напоры равны соответственно 8 м/сут,
12—18 м и 18 м/сут, 22 м. Водопонижение
началось в районе околоствольного
двора скважинами из обоих водоносных
горизонтов. За два года было откачано
около 1.5 млн м3
воды из надугольных песков и более 3
млн м3
воды из известняков. При работе семи
водопонизительных скважин за год было
откачано 2 млн м3
воды.В
результате водопонижения в надугольных
песках сформировалась депрессионная
воронка глубиной 14—15 м, радиусом 700—
800 м и площадью 120—150 тыс. м2.
В упинских известняках напор был
снижен на 18—20 м, воронка имела радиус
2.3—2.5 км, а ее площадь составила 350—400
тыс. м2.
Оседание земной поверхности было
обнаружено при повторном нивелировании
устьев дренажных скважин, и его
максимальная величина оказалась равной
87
м в районе наибольшего снижения напоров
водьг. Скорость оседания составила от
30 до 36 см в год при скорости снижения
напоров от 6—10 м в песках до 8—17 м в
известняках. Интересно отметить, что
отношение величины оседания земной
поверхности к снижению напоров воды
изменялось от 0.032 (по отношению к напорам
в известняках) до 0.051.
100
200
300
400
500
600
'AcrrJ-rrJt,
I
■
i-,
■ I'"!'! 'мО
^1Т1тгУФ|:ггг1^ гУ~|1
Рис. 17.3. Схематический геологический разрез Яковлевского железорудного месторождения КМА.
1 — песчано-глнннстые отложения; 2 — меломергельная толща (Кг); 3 — песчано- гпннистые породы (Кг); 4 — песчаники (J3), 5 — глинистая толща (J3); 6 — известняки (Ci); 7-— кварц-биотнтовые сланцы; 8 — кварц-слюдистые сланцы; 9 —железистые кварциты; 10 — железная руда (богатая).
Второй
пример
относится к Яковлевскому железорудному
месторождению КМА, на котором
строительство шахтного ствола
подготавливалось предварительным
водопонижением в пределах мощной толщи
осадочных пород (рис. 17.3). Прогноз
ожидаемого оседания земной поверхности
показал существенное влияние начального
градиента глинистых пород юрского
возраста. Если принять во внимание,
что их мощность составляет более 100 м,
а снимаемый напор воды достигает
500 м, то при среднем модуле деформации
50 МПа осадка только в пределах этой
толщи без учета начального градиента
окажется около 10 м.
Однако
детальное изучение фильтрационных и
деформационных свойств всей
дренируемой толщи дало возможность
построить более точную физическую
модель и провести более надежную оценку
процесса уплотнения в результате
водопонижения. В связи с высокими
значениями начального градиента (50 и
более) большая часть толщи глин была
исключена из расчетов. Прогнозная
величина оседания земной поверхности
за счет суммарной осадки всей толщи
осадочных пород составила около 1 м.
Впоследствии расчеты проводились в
ИГД им. А. А. Скочинского и во Всесоюзном
научно-исследовательском и
проектно-конструкторском институте
по осушению месторождений полезных
ископаемых, специальным горным
работам, рудничной геологии и
маркшейдерскому делу (ВИОГЕМ), где
были получены значения осадки того же
порядка, а специальные наблюдения в
период осушения участка строительства
подтвердили прогнозы.
Третий
пример
относится к Белозерскому железорудному
месторождению, геологический разрез
сжимаемой толщи которого
391
Литология |
Мощность, м |
Возраст |
|
- |
Рз |
2 |
30 |
P2kv |
|
15 |
Р2Ь |
|
30 |
К,-2 |
|
- |
PZ |
Рис.
17.4. Разрез дренируемой толщи Белозерского
железорудного месторождения.
1,3
— водоносные пески; 2
— глинистые породы; 4
— мергельно-меловая толща;
5
— кристаллический фундамент.
392показан
на рис. 17.4. Она залегает на глубине около
300 м, а напор воды в батских песках (слой
3)
достигает 250—300 м. Снижение напора воды
на 200 м привело к уплотнению песчано-глинистой
и мергельно-меловой толщи, в результате
которого произошли деформации
вертикальных стволов, потребовавшие
выполнения специальных конструктивных
мероприятий. Суммарная осадка при этом
составила около 3 м.Специальные
исследования и наблюдения, проведенные
на этом месторождении под руководством
В. А. Мироненко, показали сложность
прогнозирования процесса уплотнения
в реальных природных условиях. В
частности, основная часть осадки
произошла за счет уплотнения
относительно водоупорной мергельно-меловой
толщи, у которой коэффициент сжимаемости
а
= 0.03 МПа-1,
что привело к отжатию большого количества
порово-трещинной воды, так как водоотдача
этих пород оказалась на порядок выше,
чем у песков. Из общего объема откачиваемой
воды в 2—3 тыс. м3/ч
больше половины составляла отжатая
вода. Кроме того, здесь подтвердилась
еще одна важная особенность, о которой
ранее шла речь. Водоупорные глины (слой
2 на рис. 17.4) практически не участвовали
в процессе уплотнения из-за высокого
начального градиента фильтрации,
достигавшего значения 70. Действительно,
если учесть, что снижение напора воды
в песках составило 200 м, то мощность
сжимаемой толщи глин, прилегающей к
границе с песками (дренами), оказалась
тс
= 200 : 70 < 3 м. Таким образом, для составления
надежной расчетной модели процесса
уплотнения необходимо определять
напоры воды и их изменение не только
в водоносных горизонтах, но и в
ограничивающих их водоупорных породах.
При расчете водоприто-
ков
в дренажные системы необходимо учитывать
дополнительное количество воды,
поступающей за счет отжатия ее из
водоупорных пород.Анализ
результатов выполненных исследований
и наблюдений процесса оседания в
результате дренирования подземных вод
дает возможность сделать несколько
теоретических и практических выводов.
Снижение
напоров подземных вод в результате их
дренирования приводит к изменению
естественного гравитационного
напряженного состояния водоносных
и водоупорных пород.
В
водоносных породах в результате откачки
быстро происходит рост эффективных
напряжений, а в глинистых водоупорных
формируется поровое давление, величина
и скорость рассеивания которого зависят
от ряда факторов и прогнозируются
сложно.
Деформации
в горных породах, находящихся под
воздействием нового напряженного
состояния, имеют разную природу. Они
могут быть упругими,
протекающими мгновенно под влиянием
эффективных напряжений в минеральном
скелете, а также за счет упругого сжатия
воды, и остаточными,
возникающими в результате закрытия
трещин или уплотнения с отжатием
поровой жидкости и подчиняющимися
закономерности фильтрационной
консолидации и ползучести системы
минеральный скелет—вода.
Снижение
напоров воды в относительно водоупорных
породах, т. е. рассеивание порового
давления и рост эффективных напряжений,
наблюдается при градиентах, превышающих
начальные для этих пород. Точное
определение величин снижения напоров
возможно только в натурных условиях.
Мощность пород, подвергающихся
уплотнению на границах с водопроницаемыми
слоями — дренами, определяется как
частное от деления величины снижения
напора воды в водоносном горизонте на
величину начального градиента тс
= АН/10.
При определении условий возникновения
остаточных деформаций следует учитывать
структурную прочность в сжимаемых
породах, до преодоления которой
деформации носят упругий характер.
При
прогнозировании скорости оседания
(консолидации) необходимо исходить
из существования для разных пород, по
крайней мере, двух этапов этого
процесса: первичной, фильтрационной,
консолидации и вторичной, реологической,
за счет ползучести скелета.
При
уплотнении относительно водоупорных
глин происходит отжатие большого
количества воды, которое следует
учитывать при прогнозных оценках
водопонизительных и водоотводящих
систем.
