Модель
должна решать задачи, выдвигаемые
практикой. Детерминированные модели
позволяют это сделать, но не всегда с
высокой точностью, а стохастические,
применяемые для временного и
пространственного прогноза, могут
ответить только на один вопрос — какова
вероятность возникновения в данном
районе оползня вообще, что для
практического исследования не имеет
особого смысла.
298
HecMOfpa
299Модель
должна соответствовать природе
прогнозируемого процесса или явления,
а нам известно, что многие важные
особенности разных процессов могут
сильно отличаться друг от друга.
Оползневой процесс относится к наиболее
сложной для прогнозирования
категории, так как он представляет
собой не эволюцию, а революцию, т. е.
изменения в склоне или откосе
накапливаются до определенного
критического уровня, когда сдвигающие
силы сравниваются с удерживающими,
после чего происходит переход в другое
качественное состояние (оползень). В
этом случае необходим прогноз не
только наиболее вероятных характеристик
процесса, но и возможности его
возникновения, а также месте и времени
этого события. На эти вопросы можно
ответить, используя детерминированную
модель.на
отмеченные преимущества детерминированных
моделей, многие авторы разрабатывают
и пропагандируют методы прогнозирования
оползней, основанные на вероятностном
подходе с применением стохастических
моделей. Е. П. Емельянова допускает
такой подход, но при этом считает
необходимым более глубоко рассмотреть
вопрос о случайных и детерминированных
событиях в оползневом процессе. По
ее мнению, этот процесс в большей мере
детерминирован, чем случаен. Так,
возникновение оползня строго определено
критическим значением коэффициента
устойчивости, поэтому вероятностные
методы должны применяться для
определения начала оползневого смещения
и для учета возможных неточностей
детерминированных моделей. Известные
исследователи оползней В. В. Кюнтцель,
Г. П. Постоев и Г. Р. Хоси- ташвили
придерживаются обратного мнения по
этому вопросу. Они считают, что «оползневой
процесс, подобно другим геологическим
процессам, в силу множественности и
нестационарности вызывающих его
факторов является случайным» (Современные
методы..., 1981).Дискуссии
по выяснению условий применения наиболее
оптимальной модели прогнозирования
еще не закончились, что кажется
естественным для такого сложного и
многофакторного процесса, каким
является оползневой. Однако
инженерно-геологические исследования
на оползневых склонах проводятся
постоянно, в том числе для проектирования
и эксплуатации откосных сооружений,
поэтому воспользуемся рекомендациями
К. А. Гулакяна о применении моделей
и методов прогнозирования оползневых
процессов (табл. 14.11). Анализ приведенной
таблицы показывает, что инже- неру-геологу
необходимо быть знакомым с разными
методами прогнозирования оползневых
процессов. Мы рассмотрим как традиционные
методы, базирующиеся на детерминированных
моделях (Д), так и некоторые вероятностные
методы (В), которые становятся все
более популярными.Методы
прогнозирования оползневых процессов
и явлений, использующие детерминированный
подход, делятся на две группы: расчетные
и методы физического
моделирования.
Таблица
14.11
Этапы
освоения
территорий
Назначение
инженерногеологических (ИГ)
исследований
Задачи
прогнозов
Частные
метопы прогнозов и их группы
Виды
прогнозов
Мо-
про-
стран-
сгвен-
ные
времен
ные
ТЭО
этап
ТПМетоды прогнозов оползневых процессов (по Современные методы»., 1981)
этап ТП
Рабочие
чертежи
Строительно- эксплуатационный этап
Рекомендации по выбору оптимального варианта комплексов сооружений и их размещений
Комплексная оценка и прогноз ИГ условий осваиваемого района
Оценка ИГ условий конкретных сооружений и прогноз их изменений в строительный и эксплуатационный периоды
Уточнение характеристик состояния компонентов ИГ условий под воздействием природных и техногенных факторов на отдельных участках осваиваемого района
Выявление режима и прогноз состояния компонентов ИГ условий под воздействием природных и техногенных факторов на отдельных участках осваиваемого района
Определение возможности возникновения областей развития оползней
Определение хода развития процессов во времени и их интенсивности
Опенка ожидаемого воздействия процессов на инженерные сооружения и сохранность территории
Определение времени активизации, кинематических и пространственных характеристик процесса
Методы прогнозного картирования (с использование геодинамического потенциала, коэффициента вероятностных условий устойчивости, вероятности поражения, принципов распознавания образов)
Методы аналогий (сравнительный метод оценки устойчивости склонов, природных аналогов)
Методы определения частоты возникновения (периодов активизации, распределения моментов возникновения)
Моделирование эквивалентными материалами Вероятностно-статистические методы Метопы физического и математического моделирования (эквивалентными материалами, оптическое, центробежное, метол тензосетки, ЭГДА, конечных элементов)
Расчетные методы определения коэффициента устойчивости склонов
Методы прогнозного картирования (определение вероятности активизации оползней в зависимости от интенсивности различных факторов)
Моделирование эквивалентными материалами, метод конечных элементов
Методы симптомов (геоакустические измерения, трещиино-морфологический анализ и др.)
Расчетные методы оценки скорости смещения
д
в
д
в
д
д
д
д
£
о
о.
ю сп
в
1 Локальные
Текущие
опера
тивные
1 В — вероятностная, Д — детерминированная.
Современные
расчетные методы
301
позволяют решать следующие задачи
прогнозирования:а. Определение
степени устойчивости существующих
(функционирующих) склонов и откосов
при расчете коэффициента устойчивости
Т) как функции двух групп показателей
— геометрических параметров склона
или откоса и показателей прочности и
плотности слагающих их пород Т| =
f(h,
а,
<р, С,
у).б.
Определение параметров проектируемых
откосов (h
и
а) или одного из них при известных
геологических и гидрогеологических
условиях и требуемой безопасности
эксплуатации откосных сооружений
в определенных техногенных ситуациях.Как
в первом, так и во втором случае круг
возможных вариантов решения задачи
расширяется при учете конкретных
прогнозных или реальных изменений
внешнего воздействия и свойств горных
пород. Например, можно определить
степень устойчивости природного склона,
а также меру ее уменьшения при
строительстве дорожной магистрали
вдоль нижней бровки этого склона с его
подрезкой дорожной выемкой или вдоль
верхней бровки с дополнительной
нагрузкой в верхней части склона. Можно
провести расчет уменьшения степени
устойчивости при дополнительном
увлажнении глинистых пород, залегающих
в основании склона и т. д.в.
Определение показателей сопротивления
сдвигу горных пород в зоне скольжения,
зная геометрические параметры склона
или откоса в момент нарушения устойчивости
(проявления оползня), принимая при этом
коэффициент устойчивости равным
единице. Это один из способов наиболее
точного определения прочности
неоднородных пород с учетом совместного
влияния их коэффициента ослабления
и масштабного фактора.Механико-математической*
основой расчетов устойчивости является
теория
предельного равновесия
сыпучей среды в двух ее разновидностях.
В первой условия предельного равновесия
удовлетворяются в каждой точке
приоткосной области (строгие методы
предельного напряженного состояния
В. В. Соколовского,С. С.
Голушкевича и др.), а во второй эти
условия удовлетворяются только на
поверхности скольжения (методы
предельного равновесия). Последние
получили большее распространение в
инженерной практике, хотя они являются
менее точными. Среди них назовем метод
алгебраического суммирования сил
по круглоцилиндрической поверхности,
метод алгебраического суммирования
сил по монотонной поверхности скольжения,
метод
многоугольника сил
и их комбинации.Решение
задач по прогнозу устойчивости включает
следующие четыре этапа:
Построение
расчетной модели, представляющей собой
детальный геологический разрез
расчетного профиля склона (откоса)
с проведением поверхности скольжения,
реально существующей или наиболее
вероятной, с нанесением уровней
подземных
вод,
графиков дополнительных нагрузок,
уточненных параметров склона (откоса).
Обеспечение
расчетной модели показателями плотности
слагающих пород, залегающих выше
поверхности скольжения, а также
показателями сцепления и угла трения
пород в зоне формирования поверхности
скольжения или по слабому контакту,
по которому проходят унаследованные
поверхности скольжения. Точность
значений всех показателей зависит от
стадии прогнозов и их назначения. Во
всех случаях показатели прочности
должны учитывать структурное ослабление
пород (трещиноватость, закар- стованность,
выветрелость, увлажненность и др.) и
масштабный фактор.
Выбор
метода и способа расчета (алгебраическое
суммирование, метод многоугольника
сил, МКЭ и др.; обработка данных вручную,
по графикам, на ПК).
Выполнение
расчетов, проверка полученных
результатов, выводы и рекомендации по
расчетной части прогнозов.
Метод
алгебраического суммирования сил по
круглоцилиндрической поверхности
скольжения. Этот метод получил свое
распространение после того, как в
начале 20-х годов нашего века В. Феллениус
провел наблюдения на 300 объектах,
вмещающих 2400 оползней на природных
склонах и искусственных откосах выемок
и насыпей, и пришел к выводу о том, что
поверхность их скольжения близка к
круглоцилиндрической. Дальнейшие
исследования показали, что результаты
прогнозных расчетов по круглоцилиндрической
поверхности скольжения хорошо совпадают
с реальностью. В результате у этого
довольно простого метода расчета
устойчивости откосных сооружений
появилось большое количество

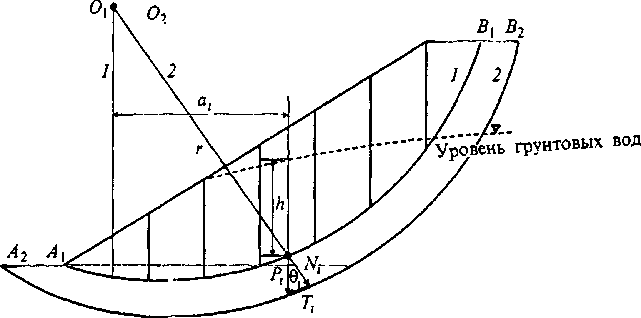

вариантов и модификаций. Рассмотрим

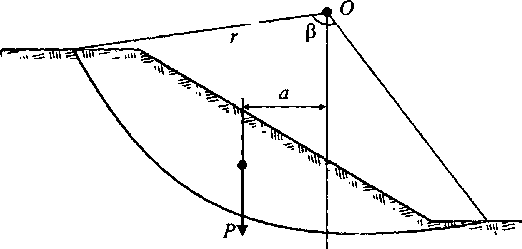

этот метод с помощью рис. 14.11. Расчетная
схема предполагает перемещение объема
однородных пород (ф = const,
С
= const,
у
= const)
в
виде «жесткого клина» вниз по
круглоцилиндрической поверхности
скольжения, которая может проходить с
захватом основания или без него. При
решении задачи в плоскости чертежа
поверхность скольжения превращается
в часть окружности, проведенной из
центра Ох
или 02
и выходящей через нижнюю бровку склона
(откоса) или на некотором расстоянии
от нее, если породы слабые (ф < 14°) и
угол наклона откоса а < (45°- ф/2).
Перемещение происходит в виде вращения
под действием сдвигающего момента
А*сд = £я,^ (14.5)
I
где
Р, — вес одного блока; а
= г
sin
0
— расстояние между вертикалями,
проходящими через точки О, и Р(;
г — радиус окружности; 0 — угол между
вертикалью, опущенной из центра О,, и
радиусом, проходящим через точку
приложения силы Р',
п
— число
302
Рис.
14.11. Схема к расчету устойчивости откоса
методом алгебраического суммирования
сил по круглоцилиндрической поверхности
скольжения (1
— без захвата основания, 2 — с захватом
основания).
/
п
\
И
rfl^N'
+ rCL
rip,
sin 0,
п
/5>,+о,
2
7,
303расчетных
блоков, не взаимодействующих между
собой. Моменту сдвига противодействует
удерживающий моментMff
= r(5>, + CL) (14.6)где
LF
—
сумма сил трения по поверхности
скольжения; С
— удельное сцепление; L
—
длина дуги скольжения радиуса г
и Fl
= NJ=Pl
cos 0,
tg
(p.Для
условий предельного равновесия М
=Муа
или Муд/Мсп
= = Г) = 1 (где Г) ■— коэффициент устойчивости),
или1но
Рг
sin
0
= Т(,
и тогдаТ1=—
„ =1. (14.7)1В
случае, когда склон или откос сложены
пластичными глинами, у которых угол
внутреннего трения меньше 7°, задача
нахождения коэффициента устойчивости
упрощается, так как не требует
разбиения
оползневого тела на расчетные блоки.
Момент сдвигающих усилий М
= Ра,
а удерживающий момент Муа
= CLr,
где
Р
— вес всего объема пород, заключенного
между откосной поверхностью и
круглоцилиндрической поверхностью
скольжения радиусом г и длиной L
(рис.
14.12). Коэффициент устойчивости Т)
= Муа/Мса
= CLr
/Ра.
Этот метод, известный как метод Д.
Тейлора, считается наиболее точным.Отметим
некоторые особенности метода расчета
устойчивости по круглоцилиндрической
поверхности скольжения, которые
считаются его недостатками.
Оползневое
тело рассматривается как однородное
и монолитное (жесткий клин) и для
расчета разбивается на блоки с
вертикальными границами, взаимодействием
между которыми пренебрегают. Это
приводит к заклиниванию между сложными
блоками во время движения, что создает
дополнительные напряжения, которые
не учитываются в расчетах. Как показал
Г. J1.
Фисенко,
в области призмы активного давления
расчетные нормальные напряжения
ниже реальных величин, а в области
призмы упора они завышены. Сравнение
результатов расчетов по методу
алгебраического суммирования и по
строгому методу С. С. Голушкевича
показало, что в первом случае Т) = 0.98, а
во втором Г| = 0.95.
Предположение
о равномерном распределении нормальных
и касательных напряжений в основании
расчетных блоков сказывается при
произвольном выборе числа расчетных
блоков, ширину которых рекомендуется
брать равной 0.1 радиуса дуги скольжения.
Из
трех условий статики (£7^ = 0, ZRy
=
0 и 1М
= 0) в данном методе при плоскостном
решении выполняется только последнее,
т. е. алгебраическая сумма моментов
равна нулю (£МСД
- £Муд
= 0). Отметим, что в методе Д. Тейлора
выполняются все три условия статики,
поэтому его используют в качестве
эталона для оценки разных способов
расчета устойчивости по круглоцилиндрической
поверхности скольжения. Результаты
этих оценок показали несущественные
различия, поэтому, учитывая простоту
алгебраического суммирования, его
применение рекомендуется в случаях,
когда круглоци-
Рис. 14.12. Схема к расчету устойчивости откоса методом <р = 0.
304
305линдрическая
поверхность скольжения является
наиболее вероятной.Поиск
наиболее опасной поверхности скольжения
имеет две цели: определение ее морфологии
и пространственного положения в
присклоновом массиве. Первая задача
решается геологическими прогнозами
на базе детального анализа геологического
строения, тектонической обстановки,
свойств горных пород, рельефа склона,
морфологии оползней, проявившийся
ранее на данном склоне или в аналогичных
условиях. Рассмотрим подробно, как
определяют пространственное положение
круглоцилиндрической поверхности
скольжения. Имеем два возможных случая:
а) поверхность скольжения реально
существует или ее оформление уже
началось в оползневом склоне (откосе)
и б) поверхности скольжения нет, склон
является устойчивым или требуется
определить параметры проектируемого
откосного сооружения по условиям
устойчивости.Поиск
реально существующей поверхности
скольжения на объекте осуществляется
при проведении инженерно-геологической
съемки с детальной документацией всех
нарушений поверхности склона трещинами,
бурением скважин, с применением
зондирования и скважинной геофизики,
заложением поверхностных и глубинных
реперов, тщательным изучением кернового
материала и свойств горных пород.
Основными признаками поверхностей
скольжения являются субпараллельные
склону трещины отрыва в верхней его
части и вал выпирания в нижней части
склона или в реке (выемке). Соединение
этих трещин некоторой плавной кривой
дает возможность наметить дальнейший
поиск скважинами, пробуренными по
профилю, перпендикулярному к наблюдаемым
трещинам. Глубина скважин определяется
из расчета пересечения зоны
деформирования оползневого массива.
Применяется опробование для поиска
зеркал скольжения, трещин и перемятос-
тей с изучением свойств пород, заложением
поверхностных и глубинных реперов
для последующих наблюдений. На рис.
14.13 и 14.14 показаны результаты поиска
существующих поверхностей скольжения
в начале их формирования.Практический
интерес представляет предложенный Г.
J1.
Фи-
сенко способ построения поверхности
скольжения по результатам геодезических
наблюдений за движением реперов,
заложенных на склоновой (откосной)
поверхности. Основное допущение,
принимаемое в этом случае, — это
параллельность между вектором смещения
поверхностного репера и отрезком
поверхности скольжения, находящимся
под этим репером (рис. 14.14). Это допущение
является обоснованным, если оползневое
тело движется по оползневой поверхности
как жесткий монолитный блок. Сначала
по данным замеров перемещений реперов
на исследуемом оползневом профиле
из точек заложения реперов проводят
векторы их перемещения в масштабе
построенного профиля, а затем из
середины каждого вектора опускают
перпендикуляр произвольной
Трещины
отрыва
Рис.
14.13. Поиск поверхности скольжения
изучением свойств пород
в
скважинах.
W
—
влажность, Р* — сопротивление зондированию.
Рис.
14.14. Схематическое изображение поверхности
скольжения, построенной по замерам
движения поверхностных реперов.
306длины
в сторону предполагаемой поверхности
скольжения. Построение поверхности
скольжения начинается одновременно с
трещины, находящейся за верхней
бровкой склона, и с места выпора языка
оползня. Последовательно проводят
стыкующиеся отрезки, проходящие в
массиве пород параллельно векторам
перемещения реперов. В результате в
массиве будет оконтурена некоторая
ломаная линия, при сглаживании
которой получится плавная дуга проекции
предполагаемой поверхности скольжения
(рис. 14.14). Забегая немного вперед,
отметим, что рассмотренные способы и
признаки определения положения
круглоцилиндрической поверхности
скольжения могут быть в полной мере
использованы при

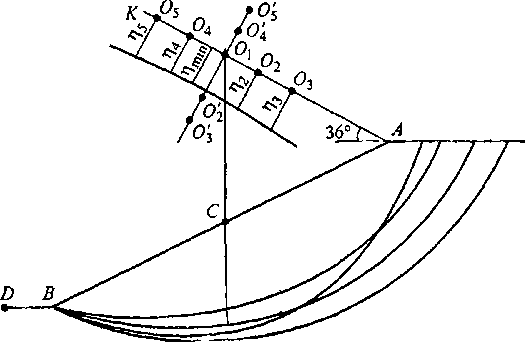

Рис.
14.15. Положение поверхностей скольжения
и их центров.
307определении
положения любых по морфологии поверхностей
скольжения, но при этом возрастут
требования к изучению геологического
строения объекта.Определение
наиболее опасной круглоцилиндрической
поверхности скольжения ведется
разными способами, которые можно
разделить на две группы:а.
Поиск методом проб и ошибок при расчете
коэффициента устойчивости алгебраическим
суммированием по большому количеству
поверхностей, проведенных в склоновом
массиве из разных центров. Минимальное
значение коэффициентов устойчивости
соответствует наиболее вероятной
поверхности скольжения. Число центров
может быть различным в зависимости от
геологических условий, стадии
проектирования, ответственности
сооружения и составлять от 5—10 до 100 и
более. При этом все прочие условия и
параметры откоса остаются постоянными.б.
Построение наиболее вероятной поверхности
скольжения из теоретических соображений,
при этом ее положение для каждого
конкретного объекта считается постоянным
и соответствует минимальному значению
коэффициента устойчивости.Рассмотрим
некоторые приемы из первой группы. На
плоскости XOZ
в
удобном масштабе, одинаковом для двух
осей, строится профиль склона (откоса)
с параметрами h
и
а. Через середину откосной прямой
(точка С
на рис. 14.15) проводится вертикаль, а из
верхней бровки откоса (точка Л) проводится
прямая под углом р = = 36° к горизонту до
пересечения с проведенной вертикалью
в точке О,, которая принимается в качестве
первого центра потенциальной дуги
скольжения. Из этого центра проводится
первая дуга, выходящая через нижнюю
бровку откоса (точка В
на рис. 14.15), а в случае слабого основания
(ф < 14° и а < (45°- ф/2)) — через точку D.
Ограниченное
оползневое тело разбивается на расчетные
блоки, и мето-
Рис.
14.16. Схема к поиску самой опасной
круглоцилиндрической поверхности
скольжения.
308дом
алгебраического суммирования определяется
первый коэффициент устойчивости
Г), исследуемого профиля. Далее на прямой
АК,
проходящей
через первый центр, намечается еще
четыре центра, по два слева и справа от
точки О,, при этом расстояние между
центрами составляет 0.3h.
Из
новых центров проводят еще четыре дуги,
и для них рассчитывают коэффициенты
устойчивости. Для определения минимального
значения этого коэффициента строят в
произвольном масштабе эпюру по пяти
отрезкам, соответствующим пяти найденным
значениям Г|, и по ней определяют т|шп
(рис. 14.15). Если среда является однородной
и не имеет слабого основания, то значе-
ние Г|т1г1
характеризует степень устойчивости
данного склона (откоса). В более
сложных случаях неоднородного
геологического строения, слабого
основания, большой высоты или
ответственного сооружения производится
проверка по другим поверхностям
скольжения с учетом угла внутреннего
трения, угла наклона откоса и др. Один
из вариантов проверки сводится к
построению еще четырех поверхностей
скольжения из центров, расположенных
на перпендикулярах к линии, соединяющей
предыдущие центры. Другой вариант
проверки является более трудоемким и
требует определений по большому
количеству центров, образующих поле
точек, по которым можно провести изолинии
одинаковых коэффициентов устойчивости
и определить самое низкое значение
('П1П1п)тт
(Рис-14.16).
Иногда проверяют это значение, проводя
еще одну поверхность скольжения из
центра, соответствующего минимальному
значению ('ПтшХшп* и
выполняют еще один расчет коэффициента
устойчивости.Поиск
наиболее опасной круглоцилиндрической
поверхности скольжения по расчетному
значению коэффициента устойчивости
часто проводится следующим способом.
Первый центр дуги скольжения
определяется как точка пересечения
двух лучей, проведенных под
рекомендуемыми углами из нижней и
верхней бровки откоса (рис. 14.17). Для
установления положений дополнительных
ctga |
Pi |
Р°2 |
1.0 |
28 |
37 |
1.5 |
26 |
35 |
2.0 |
25 |
35 |
3.0 |
25 |
35 |
5.0 |
28 |
37 |
Рис.
14.17. Схема к нахождению центров
круглоцилиндрических поверхностей
скольжения.
309

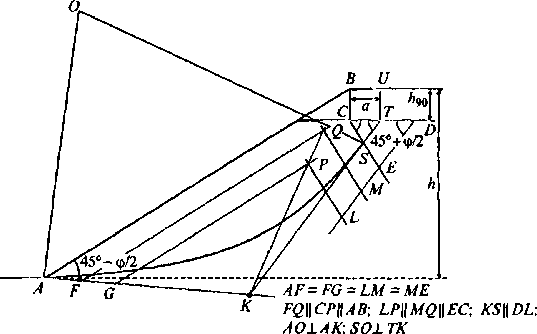

Рис.
14.18. Построение наиболее опасной
поверхности скольжения по методу Г.
JI.
Фисенко.
В
соответствии с теорией сыпучей среды
элементарные площадки скольжения
возникают в однородном массиве горных
пород в результате сжатия при напряжениях
а £ 2С tg
(45°
+ ср/2), где С и ф — показатели сопротивления
сдвигу горных пород, и располагаются
под углом со = 45°- ф/2 к направлению
наибольшего главного напряжения.
Последнее вдали от откоса направлено
вертикально вниз, а с приближением
к откосной поверхности меняет свое
направление, выполаживаясь, и у самого
откоса направление наибольшего главного
напряжения совпадает с откосной
поверхностью. Следовательно,
поверхность разрушения пройдет через
нижнюю бровку откоса (точка А на рис.
14.18) под углом 45°-ф/2 к откосу. Как
показывает анализ кривых, построенных
по методамВ. В.
Соколовского и С. С. Голушкевича, между
точкой ее выхода на откос и точкой ее
пересечения с линией СЕ,
поверхность скольжения можно принимать
круглоцилиндрической или плавной
криволинейной. Из геометрии известно,
что если из одной точки провести две
касательные к окружности, то расстояние
от этой точки до обеих точек касания
равны. Дополнительным построением
найдем положение второй,3
верхней касательной. Для этого через
точки О
и Р
проводим отрезок до пересечения с
нижней касательной в точке К.
Проведя отрезок из точки К
параллельно плоскости DL,
находим
точку S
касания
окружности на плоскости СЕ.
Поднимем перпендикуляры к найденным
двум касательным в точках касания
А
и S
до
их пересечения в точке О,
которая
и является центром наиболее опасной
дуги скольжения между точками А
и S.
310
а
311В
итоге поверхность скольжения, как это
видно из рис. 14.18, состоит из трех частей:
круглоцилиндрической формы в интервале
AS,
плоскости
под углом 45°- <р/2 к направлению главного
напряжения между точками S
и
Т
и вертикальной плоскости отрыва в
пределах расчетной величины h90
между
точками Т
и U.
Отметим,
что это построение сейчас практически
не используется, так как существуют
формула и график для нахождения ширины
обрушения а,
определив которую, можно сразу же
построить искомую поверхность скольжения
по расчетной величине h90.
Приведем
эту формулу:Расчет
коэффициента устойчивости склона или
откоса проводится методом
алгебраического суммирования сил по
найденной поверхности скольжения. На
расчетную схему наносят имеющиеся
дополнительные воздействия (нагрузки,
подземные воды, сейсмические
воздействия и т. д.). В случае неоднородной
среды построение поверхности
скольжения производится по усредненным
по мощности показателям плотности,
сцепления и угла внутреннего трения.
При наличии слабого основания с углом
трения <р < 14° и при угле откоса а <
(45°- <р2) поверхность скольжения
описывается методом проб и ошибок
при расчете коэффициента устойчивости
по аналогии с методом Феллениуса.Прогнозные
расчеты для проектируемых откосных
сооружений выполняются в два этапа. На
первом этапе определяется один из
параметров проектируемого сооружения
(высота откоса или угол его наклона)
при заданном нормативном коэффициенте
устойчивости в предположении
круглоцилиндрической поверхности
скольжения, используя разработанный
ГЛ.Фисенко (1965) график (рис. 14.19) в системе
координат h'
=
/(а, <р), где h'
=
h/h90
(h
—
высота откоса, а — угол его наклона,
<р — средневзвешенный по мощности
угол внутреннего трения, уменьшенный
коэффициентом устойчивости запаса).
На втором этапе производится проверка
значения заложенного коэффициента
устойчивости по методу алгебраического
суммирования сил с построением опасной
круглоцилиндрической поверхности
скольжения.Способы
применения метода алгебраического
суммирования сил по круглоцилиндрической
поверхности скольжения были рассмотрены
для случая однородного строения
природных склонов и техногенных
откосов. Однако если в разрезе нет
слабых слоев или контактов, особенно
направленных в сторону откосной
поверхности, то в некоторых случаях
неоднородную (слоистую) среду можно
свести к однородной усреднением по
мощно-(14.8)
Рис.
14.19. График Г. JI.
Фисенко
для определения угла откоса по
результатам расчета методом
алгебраического суммирования.
С
Л.
сти
или по длине дуги скольжения показателей
у, С и ф. Для этого используются следующие
выражения:
+ с,/, + с./, +...+ с/,g
(14Л0)
у,
т. +у
Yep=
Затопление,
подтопление, фильтрация
312+...+vm,.£т
* (14Л1)
через поверхность склона или откоса
по-разному сказываются на изменении
напряженного состояния массива
горных пород. В отсутствие напорного
градиента можно учитывать только
гидростатическое давление (по закону
Архимеда), определяя вес Pt
каждого
расчетного блока как сумму веса Р*
верхней, незатопленной его части и
нижней, затопленной Р]
(рис. 14.20). В условиях плоской задачи Р,
= ус5с
+ уД, где ус
и у3
— удельные веса породы в незатопленной
и затопленной, взвешенной, части блока;
St
и
St
—
площади сухой и затопленной части
расчетного блока. Расчет коэффици
п п
X
Р,
sin
0,

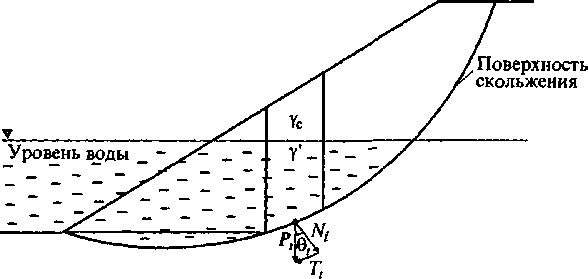

Рис.
14.20. Схема к учету влияния гидростатического
давления на устойчивость.
313ента
устойчивости проводится по методу
алгебраического суммирования сил
по известной формуле:X
Р,
COS
0,
tg
Ф(
+
X c,f,Л
=“ 1 ■ (14.12)1Условия
взвешивания создаются при затопленных
речных склонах во время паводков, а
также верховых откосов земляных плотин
и насыпей.Подтопление
откосов уменьшает коэффициент их
устойчивости на 15—20% при высоте
подтопленной части, равной 1/3 всей
высоты откоса. Следует иметь в виду,
что при затоплении откоса, сложенного
водонепроницаемыми породами, давление
воды на его поверхность составляет Q
=
h\/2
sin
а,
где /г3
— высота затопленной части откоса;
а
— угол наклона откосной поверхности.
Это давление увеличивает устойчивость
склона или откоса, так как оно играет
роль подпорной стенки в нижней его
части.Более
существенным является влияние подземных
и поверхностных вод, выходящих на
откос в виде фильтрационного потока
(рис. 14.21). В этом случае в склоновом
массиве создается градиент потока,
передающий на поверхность скольжения
гидростатическое давление взвешивания,
к которому добавляется еще и
гидродинамическое давление в пределах
водоносного горизонта. Определим
влияние этих двух факторов.Вес
объема V
водонасыщенной породы Р
= V
(1 - п)
у
+ nVуа.
Если учесть эффект взвешивания, то этот
же объем будет иметь весР'
= V (1 - «)(у - у„) + «Уу„, (14.3)где
п
— пористость породы; у — удельный вес
водонасыщенной породы; ув
— удельный вес воды. Разница Р
- Р' =
Уув
представляет
L
Рис.
14.21.
Схема
к расчету совместного влияния
гидростатического и гидродинамического
давлений на устойчивость фильтрующего
откоса.
1
— поверхность скольжения; 2 —уровень
подземных вод.
Dm=l/2h2,Nm=
JLN
=
ЪТ=
314собой
силу взвешивания. В условиях плоской
задачи во взвешенном состоянии
находится площадь блока пород = 1/2hi
cos 0,
а величина давления взвешивания
составляет DK
=
1/2hi
(cos 0)
ye.
Принимая
ув
= 1, определим нормальную NK
и
касательную Тк
составляющие взвешивающего давления:ЛГГС
= 1/2Ы
cos2
0,
Ггс
= 1/2/г/ cos
0
sin
0. (14.14)Гидродинамическое
давление в пределах фильтрационного
потока составляет Din
= yBVJ,
где
J
= (h- h0)/l
—
градиент потока. Находим нормальную и
касательную составляющие D
,
пренебрегая hQ
как
незначительной величиной по сравнению
с п
и /, и принимаем направление Dm
параллельным
линиям потока (в нашем случае его можно
принять параллельным водоупору). Тогда
l/2/i2
sin 0,
Гга
=1/2Л2cos
0. (14.15)Просуммируем
нормальные составляющие гидростатического
и гидродинамического давлений:
- 1/2/г2
sin
0
- 1/2/г/ cos2
0
= - 1/2/г/, (14.16)так
как h
=
/ sin
0,
а также найдем сумму касательных
составляющих:
l/2/i2
cos 0-
l/2/i/
cos 0
sin
0
= 0. (14.17)Таким
образом, совместное воздействие
гидростатического и гидродинамического
давлений учитывается суммой их нормальных
составляющих с отрицательным знаком
для каждого блока, нахо
п п
'LiN'-DJ)
tg ф(
+ X С,1:
315дящегося
ниже уровня подземных вод, и выражение
для коэффициента устойчивости
принимает вид:т|
=- L—. (14.18)1где
Dt
=
уg/г,
— величина гидростатического давления
в середине основания расчетных блоков;
/г, — расстояние от середины основания
до уровня подземных вод по вертикали;
I,
— длина дуги скольжения в основании
расчетного блока. При этом вес расчетныхблоков
определяется как произведение SyH, где 5 — площадьрасчетного
блока; ун
— удельный вес водонасыщенных пород
и Ун
=
Ум
(!-»)
+ Уъп’
гДе
YM
—
удельный вес минерального скелета.Исследования
совместного влияния гидростатического
и гидродинамического давлений
разными специалистами показали, что
оно является несущественным при низких
градиентах фильтрационного потока
и его малой мощности. На многих дренируемых
откосах карьеров оно составляет 3—5 %.
Опасным это влияние оказывается для
низовых откосов земляных плотин, а
также при наличии водоемов и водопроводящих
сооружений вдоль верхней бровки склона
или откоса. Они являются источниками
обводнения откосов и формирования
больших градиентов фильтрационных
потоков. Существенное влияние на
изменение напряженного состояния
приоткосного массива оказывает
соотношение водопроницаемости
отдельных слоев пород, слагающих этот
массив.Изложенные
методы учета влияния подземных и
поверхностных вод не являются очень
строгими, но они имеют одно важное
преимущество. На расчетной схеме
должны быть показаны депрессионная
поверхность подземных вод и отметки
затопления откоса. Более сложные случаи
требуют построения гидродинамической
сетки фильтрационного потока (Мироненко,
Шестаков, 1974).Изменение
напряженного состояния песчано-глинистых
пород может происходить также при
формировании избыточного порово- го
давления в результате дополнительных
нагрузок от насыпей, транспортных
средств, динамических воздействий,
снижения уровня подземных вод и т.
п. Для высоких склонов и откосов величина
избыточного порового давления достигает
30—40 % от давления вышележащих пород
(Мироненко, Шестаков, 1974). Формально это
давление учитывается изменением
сопротивления сдвигу песчаноглинистых
пород по известному выражению тв
= (а„ - и)
tg
<р
+ С, где и — избыточное поровое давление;
а„
— полное нормальное напряжение на
поверхности скольжения. При прогнозировании
устойчивости откосных сооружений
определение показателей сопротивления
сдвигу с учетом этого изменения требует
особого методического подхода,
моделирующего напряженное состояние
в особо опасных ситуациях.
гЧ
Y
~
р‘)
sin
ф»+
с>cos
<р"
(z0
-
z)
COS ф,
+ (дс, - ха)
sin
ф/Природные
и техногенные воды оказывают влияние
на напряженное состояние оползневых
склонов, заполняя верхнюю часть
оползневого тела (в том числе
потенциального) и дополнительно насыщая
водой поровое пространство, тем самым
увеличивая вес горных пород в зоне
более крутого залегания поверхности
скольжения, что в результате приводит
к значительному росту сдвигающих
усилий. Расчеты показывают, что для
склонов и откосов высотой до 20 м, в
которых зона аэрации занимает больше
половины этой высоты, уменьшение
коэффициента устойчивости в периоды
избыточного увлажнения может
достигать 20%. Особую опасность для таких
склонов представляют открытые
вертикальные или почти вертикальные
трещины глубиной более 1 м. Заполнение
их атмосферными осадками создает
дополнительное горизонтальное давление,
которое активизирует оползневой
процесс. По этой причине на небольших
реках, на дорожных насыпях и выемках,
на склонах оврагов, на верхних уступах
глубоких карьеров весной и осенью
наблюдается повышение интенсивности
гравитационных явлений. Кроме того,
нельзя пренебрегать и разупрочнением
пород при повышении их влажности,
размокании, набухании, растворении и
т. д.Метод
алгебраического суммирования сил по
круглоцилиндрической поверхности
скольжения получил свое развитие
благодаря использованию персональных
компьютеров
(ПК), что существенно сократило
продолжительность поиска наиболее
опасной дуги скольжения и время
определения минимального значения
коэффициента устойчивости. Приведем
один из алгоритмов расчета устойчивости
откоса плотины (рис. 14.22) на базе формулы
Крея—Флорина (Иванов, 1991):где
qt
—
вес расчетного блока шириной Ь\
р:
— давление воды на расчетный блок; г —
радиус поверхности скольжения; С
и ф — показатели сопротивления сдвигу;
х0
и г0
— координаты центра дуги скольжения;
xt
и
г, — координаты середины подошвы i-ro
расчетного
блока; 0, — угол наклона поверхности
скольжения в основании i'-го
расчетного блока; Евв
и Евн
— давление воды на откосы плотины в
верхнем и нижнем бьефах реки; и 12
— расстояния от точки приложения
сил Евв
и £вн
до горизонтальной линии, проведенной
через центр дуги скольжения.На
первом этапе решение задачи сводится
к нескольким операциям; а) построение
прямоугольной сетки, в каждом узле
которой наносятся расчетные значения
показателей пород С, <р, у,
б)
в теле склона или откоса из произвольного
центра с координатами (х0,
г0)
проводится круглоцилиндрическая
поверхность сколь-(14.19)макт
= rb
X
<?, sin
0,
+ - EJ2,
316(14.20)
Oo
Zf
Учет
сейсмичности
317жения;
в) оползневое тело разбивается на
расчетные блоки шириной Ь
и для точки на середине основания блока
определяется вес пород qi
=
уcphj
(где
Л, — высота расчетного блока) и угол
наклона основания блока; г) по этим
данным рассчитывается значение
коэффициента устойчивости откоса
по построенной поверхности скольжения.
На втором этапе проводится поиск
минимального значения коэффициента
устойчивости 1)^
при переменном значении г0
и закрепленных х0
и г. Соответствующее значение г0
закрепляется, после чего поиск
продолжается при переменном параметре
х0
до нахождения нового значения rimin
и
затем — при переменном параметре г
и закрепленных г0
и х0.
Эти процедуры повторяются до тех пор,
пока не будет найдено минимальное
значение коэффициента устойчивости
по всем трем параметрам одновременно.
На третьем этапе процедура осуществляется
тем же методом последовательных
приближений, но уже с другими интервалами
изменения параметров х0,
г0
и г.
Задача считается решенной, если будут
найдены последовательно два одинаковых
значения t|min.
Если
полученный коэффициент устойчивости
удовлетворяет предъявленным
требованиям к объекту по ГОСТ, СНиП,
ВТУ и др., то поиск наиболее опасной
поверхности скольжения закончен. Если
параметры исследуемого откоса, свойства
пород и действующие факторы не
обеспечивают. поставленных условий,
то необходимо менять данные поиски с
тем, чтобы достигнуть конечной цели с
минимальными затратами на строительство
объекта, на проведение противооползневых
мероприятий и на обеспечение экологической
безопасности жизнедеятельности на
данной территории.
в прогнозах устойчивости склонов и
откосов различного геологического
строения выполняется разными методами
и с разной точностью. Для откосов,
сложенных обломочными образованиями
без сцепления, используют формулу В.
О.Цшохера,
Р
= mg, S = та,
Nn
= Р
Р ■»
Тр
Tp
+ Ts
=
tg
ф-К
1
+ tg
<р
sin
ф
- К
cos
(ф
- В)
cos
ф
- К
sin
(ф
- р)
Рис.
14.23. Схема к учету сейсмического
воздействия на устойчивость откоса,
сложенного обломочными породами.которая
учитывает векторную величину сейсмического
толчка данной балльности в соответствии
со схемой, приведенной на рис. 14.23.
Выразим два воздействия на обломок,
лежащий на откосной поверхности и
находящийся в предельном равновесии:
cos
a, N=
S
sin а,
= Р
sin
a; Ts
= S
cos а.Условия
предельного равновесия выражаются как
(Np
-
Ns)
tg ф
или Р
sin
а
+ S
cos а
= (Р cos
а
- - S
sin а)
tg
<р.Поделив
обе части уравнения на Р
cos
а
и считая, что S/P
=
a/g
=
= КС,
получаем=
• <14'21>Если
направление S
определить
углом Р к горизонту, тоtg
сх
= —(14.22)где
g
и
а
— ускорения свободного падения и
сейсмичности соответственно; —
коэффициент сейсмичности; ф — угол
внутреннего трения обломочных пород.Учет
сейсмического воздействия в среде,
обладающей сцеплением и трением и
удовлетворяющей условиям прогнозирования
методом алгебраического суммирования
сил, можно проводить двумя способами:а) приложением
к каждому расчетному блоку дополнительной
силы инерции St
=
aqt
(qt
—
вес расчетного блока), при этом на
правление
5, обычно является горизонтальным; если
оно составляет угол Р с горизонтом,
то SXI
=
S,
cos
р
и SZ[
=
5, sin
p.б) поворотом
расчетной схемы (профиля склона или
откоса) вокруг нижней бровки откоса
против часовой стрелки на угол 8 из
расчета tg
5
= 1.5 Kz
и
определением коэффициента устойчивости
для откоса с углом наклона (а + 8) (метод
Р. Р. Чугаева).Метод
касательных напряжений. В рассмотренных
случаях использование метода
алгебраического суммирования сил по
круглоцилиндрической поверхности
прочность слагающих пород была
представлена двумя показателями
сопротивления сдвигу — углом внутреннего
трения и удельным сцеплением. Однако
не всегда при определении прочности
пород при сдвиге можно получить линейную
зависимость, отвечающую закону Кулона,
и по ней рассчитать эти показатели.
Такая ситуация возможна при изучении
условий устойчивости насыпных откосных
сооружений в глинистых породах при
больших нормальных давлениях или в
других случаях, когда зависимость

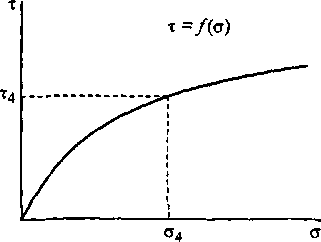

т=/(о) является криволинейной. Тогда
рекомендуется использовать общее
сопротивление слагающих пород сдвигу,
определяя его непосредственно по
диаграмме сдвига. Решение задачи
заключается в выполнении следующих
процедур (Фи- сенко, 1965):
На
профиле склона или откоса проводится
круглоцилиндрическая поверхность
скольжения по общим соображениям с
учетом опыта наблюдений или по
появившимся признакам деформирования.
На
поверхности скольжения равномерно
намечается несколько расчетных
точек (не менее 10 для откосов с высотой
до 30 м и не менее 20 при высоте более
50—60 м) и для каждой из них рассчитываются
или определяются графически нормальные
и касательные напряжения от собственного
веса пород с учетом имеющихся
дополнительных нагрузок, взвешивания,
фильтрационного давления и др. (рис.
14.24, а).
Для расчета нормальных и касательных
напряжений используются формулы: ст,
= yht
cos2
0,;
т, = yht
sin 0,
cos
0, (hl
— высота
столбика пород над расчетной точкой,
0, — угол наклона поверхности
скольжения).
Поверхность
скольжения с отмеченными точками
разворачивается в прямую линию, и
из каждой точки по вертйкали в
произвольном масштабе наносятся
величины касательных сдвигающих
напряжений тсдв,
соответствующих этим точкам. Верхние
концы отрезков соединяются плавной
кривой, и определяется площадь
5тсдв,
заключенная между прямой линией
(поверхностью скольжения) и эпюрой
касательных напряжений (рис. 14.24, б).
Эта площадь составляет сумму сдвигающих
касательных напряжений.
По
величине нормального напряжения,
рассчитанного в пункте 2 по диаграмме
сдвига, для каждой точки определяют
величину касательйых напряжений,
используя данные опыта (рис. 14.24, в),
наносят их вертикальными отрезками,
соединяют
319
123456789
10 11
Рис.
14.24. Пример использования метода
касательных напряжений.
концы
отрезков плавной
кривой и получают эпюру удерживающих
касательных напряжений туд.
Далее определяют площадь между прямой
линией и эпюрой Sxya,
которая
будет являться суммой удерживающих
касательных сил (рис. 14.24, б).
Sxw/Sxc№.
Расчет
коэффициента устойчивости осуществляют
по выражению т] =
В
случае необходимости поиска наиболее
опасной поверхности с минимальным
коэффициентом устойчивости производятся
новые построения и расчеты.
Метод
касательных напряжений может
использоваться для предварительных
оценок и прогнозов, которые дадут
информацию для последующих, более
детальных исследований при
инженерногеологических изысканиях.
Метод
расчета устойчивости прислоненных
склонов и откосов. Один из недостатков
метода алгебраического суммирования
320
Рис.
14.25. Прислоненный склон. Расчетная схема
для алгебраического
суммирования
сил.
Р,
(sin
9,
- cos
9,
tg
ф,)
- С,I,
+
£, .
Е
=
cos
5 + sin SI
tg (f>(
Ех
= Р, (sm
0,
- cos
0,
tg
<pi) - С,/,;
E2
= P2
(sin
02
- cos
02
tg <p2)
- C2l2
+ £]•,
E2
= P3
(sin
03
- cos
03
tg <p3)
- C313
+ E2,
(14.24)
En
= Pn
(sin
0„
- cos
0„
tg фл)
-
Cnl„
+ = 0
n n
Я,
= 2>, (sin
0,
- cos
0,
tg <p()
- X C,l,
=
0
I I
321сил,
как уже отмечалось, это невозможность
учета взаимодействия между выделенными
расчетными блоками. Влияние этого
эффекта на величину коэффициента
устойчивости исследовали Г. И. Шахунянц,
Г. JI.
Фисенко
и другие. Покажем результаты исследований
Г. JI.
Фисенко
на примере рис. 14.25. Поверхностьскольжения
приурочена к
границе элювиальных отложений и
невыветрелых пород и представляет
собой совокупность плоскостей,
стыкующихся под разными углами.
В плане она изображеналоманой
линией. Реакция между двумя соседними
блоками, направленная параллельно
основанию нижележащего блока,
определяется выражением —и -I (14.23)Автор
рассматривает реальный случай, когда
угол 0 имеет незначительную величину
(до 5°), принимая знаменатель дроби
равным единице, а Еп
= 0, считая, что склон находится в
предельном равновесии. Тогда
П П
X
Р,
COS
0(
tg
ф,
+ X
С,(
Уравнение
(14.24) является традиционным алгебраическим
сложением сил, действующих по монотонной
криволинейной поверхности скольжения.
Его можно записать следующим образом:—
----- =1. (14.25)
X Р, sin 9,
1
Сравнение
результатов, полученных методом
алгебраического суммирования сил по
монотонной кривой и другими более
точными методами, показывает, что
погрешность первого составляет 2— 5 %
в сторону увеличения действительного
коэффициента устойчивости откоса.
Метод
многоугольника сил. Геологическое
строение склонов и откосов характеризуется
большим разнообразием не только
литологии слагающих пород и их
физико-механических свойств, но и целого
ряда нарушений, ослабляющих склоновый
массив и предопределяющих морфологию
наиболее опасных поверхностей скольжения.
В присутствии таких нарушений вместо
монотонной поверхности формируются
сложные поверхности, состоящие из
нескольких плоскостей или плоских и
криволинейных поверхностей. Об этом
уже упоминалось выше. В зависимости от
характера ослабленных зон в массиве
(слоистости, сланцеватости, наличия
тектонических разломов или выдержанных
по простиранию трещин) можно выделить
следующие виды сложных плоскостей
скольжения: а) пересечение двух, трех
или более плоскостей ослабления;
б)сочетание круглоцилиндрической
поверхности с одной или двумя плоскостями;
в) пересечение двух плоскостей призмы
активного давления с блоком сопротивления,
ограниченным одной или двумя
плоскостями И
др.
Прогноз
устойчивости в таких случаях проводится
на базе теории предельного равновесия
методом многоугольника сил, который
предполагает замену напряжений,
распределенных по площадкам
скольжения, сосредоточенными силами,
действующими по плоскостям, разделяющим
соседние блоки (рис. 14.26, а).
В расчетную схему для каждого блока
включаются следующие силы:
Pi
—
вес рассматриваемого блока;
Ctlt
—
сопротивление, направленное параллельно
основанию блока длиной /(
за счет сцепления С;;
Rt
—
реакция со стороны основания блока,
которая является равнодействующей сил
трения и нормальной составляющей веса
блока;
£(_,
и £;+1
— реакция со стороны смежных блоков
на рассматриваемый блок, являющихся
равнодействующими сил трения и сцепления,
действующих по боковым поверхностям
блока.
Точность
выполняемых расчетов графическим
способом (построение многоугольника
сил, как показано на рис. 14.26, б)
зависит
m

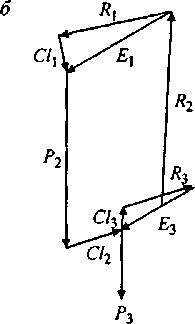

Рис.
14.26. Схема к расчету устойчивости откосов
методом многоугольника сил.
а
— откос; б — многоугольник сил.
323от
расположения границ между блоками й
направления реакций между ними. Как
показывают сравнительные расчеты,
самая высокая точность достигается
при расположении границ между блоками
по направлению второго семейства
поверхностей скольжения, т. е. под углом
е = 90° - <р к основанию (когда откос
находится в предельно напряженном
состоянии). Реакции R
отклоняются
от нормали к поверхностям скольжения
на величину угла внутреннего трения
ф.Построение
многоугольника сил выполняется следующим
образом (рис. 14.26, б).
В произвольно выбранном масштабе по
вертикали откладывается вес блока
(в нашем примере Р2).
От нижнего конца вектора Р2
откладываются последовательно вектора
С/2
и С(3,
каждый из которых параллелен
соответствующим поверхностям
скольжения. От верхнего конца вектора
Р2
откладывается вектор С/,, а от него
— вектор Л,, затем концы векторов С1Х
и Л, соединяются, получая вектор £, как
равнодействующую С/j
и
Из конца вектора С12
поднимают вектор С73,
а из него — вектор R3,
получая
вектор Еъ,
из конца которого вертикально опускают
вектор веса соседнего блока Ръ.
По отношению к последнему повторяют
все построения. Многоугольник сил
замыкается в том случае, если откос
находится в равновесии или имеет запас
устойчивости, заложенный в расчетные
показатели ф и С.Покажем
пример использования метода многоугольника
сил с помощью аналитического решения,
выполненного Г. К. Георгиевым прн
исследовании крупных оползней на
карьерах угольного бассейна
«Марица-Восток», схема которых приведена
на рис. 14.27.В
геологическом разрезе плиоценовых
глинистых пород и угольных пластов,
где ожидались инсеквентные оползни по
круг-

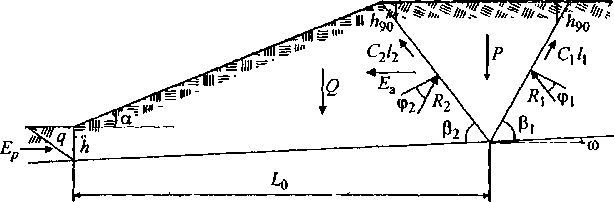

Рис.
14.27. Схема к расчету коэффициентов
устойчивости откоса при наличии слабого
контакта в его основании.
Q
sin са
tg(p0
+
С010
+ С? sin
(-
ш) + £
Еа
+ Q
sin (+oi)
Еа
- R2
Rлоцилиндрической
поверхности, оказался слабый контакт,
по которому сцепление Составило
всего 2 т/м2,
а угол внутреннего трения около 1°.
В результате проведенных наблюдений
было установлено, что оползневое
тело состоит из трех частей: призмы
активного давления треугольного
сечения весом Р,
блока весом Q,
сдвигающегося
по слабому почти горизонтальному
контакту, и небольшой призмы пассивного
давления весом q
(рис.
14.27). Коэффициент устойчивости,
выраженный как отношение удерживающих
и сдвигающих сил, имеет вид:11= Н (14.26)где
С0
и ф0
— показатели сопротивления сдвигу по
основанию среднего блока (по слабому
контакту); Еа
и Ер
— давление активной и пассивной
призм; (й — угол наклона слабого контакта
(со знаком «плюс» наклон в сторону
склона, со знаком «минус» в сторону
массива).В
отсутствие нарушений в угольных пакетах
призма активного давления является
симметричной треугольного сечения с
углами при вершине Р, = Р2
= 45° + фср/2,
где фср
— среднее по мощности значение угла
внутреннего трения пород, залегающих
выше слабого контакта. В расчетах
принято р, = Р2
= 50°: [sin
(р
- фср
± (о) - cos
(Р
- фср
± to)
tg ф0] -
Ccpl2
cos (Р
± со),
£ — С_/,, (14.27)
Ер
324
= ^уA2
tg2
(45°
+ ф/2) + 2Ch
tg (45° +
ф/2),где
h
—
высота пассивной призмы. Учитывая, что
в пределах пассивной призмы происходят
разрушения естественного сложения
пород, можно принять С = 0, а при h
<
1 м можно пренебречь Ер.

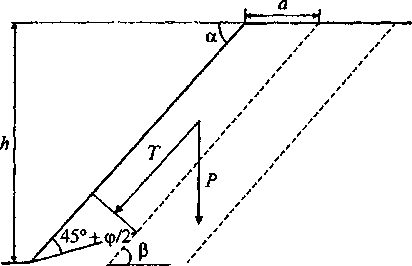

Рис.
14.28. Схема к определению предельной
высоты выемки, заотко- шенной по падению
пород.
Р
ahy
h
1
-ctgatg4^
325В
слоистых трещиноватых массивах часто
приходится прово-
дить
разного рода выемки. При падении пластов
в сторону выемки
откосы
выемки устраиваются во избежание
вывалов и обвалов по
напластованию,
т. е. угол откоса а равен углу наклона
слоя р. Ус-
тойчивость
такого сооружения при прочих равных
условиях зави-
сит
от высоты откоса. Докажем это утверждение
при помощи
рис.
14.28, используя положения метода
многоугольника сил и
предложение
Г. JT.
Фисенко.Призма
шириной а
по поверхности, ограниченная
откосной
поверхностью
с углом наклона а и контактом наслоения
с углом
падения
Р = а, своим весом Р
= ahy
давит
на свое основание, и при
преодолении
(с ростом h)
прочности
на сжатие Rz
произойдет
оползень.
В момент наступления предельного
равновесия будет
иметь
место следующее равенство сил:
(sin
а
- cos
а
tg
4х)
= a
sin а
Rc, (14.28)где
tg
4х
= tg
ф
+ С/оср
(4х
— угол сдвига, оср
— среднее значение
нормального
напряжения по контакту). Нам уже известно,
что при
действии
давления 7'
= />sina,
направленного
параллельно от-
косной
поверхности, в условиях предельного
равновесия в мас-
сиве
сформируется плоскость разрушения под
углом к откосу
е
= 45°-ф/2, по которой сопротивление сдвигу
с учетом трещи-
новатости
характеризуется показателями сцепления
С'
и трения
ф',
связанными с сопротивлением одноосному
сжатию известной
зависимостью
Rc
=
2С
tg
(45°
+ ф'/2). Тогда условие равновесия
можно
выразить следующим образом:
(sina -
cos
a tg 4х')
=
a sin a 2C
tg (45° + ф'/2).
(14.29)оты:
(14.30)Решим
это уравнение относительно интересующей
нас высоты:
=
tg
(45°
+ ф'/2) ■
Прогнозирование
длительной устойчивости склонов и
откосов.
Для
обеспечения безаварийной эксплуатации
дорожной выемки необходимо сооружать
ее с высотой меньшей расчетной, т. е. с
коэффициентом запаса по требованию
нормативных документов. В случае, когда
глубина выемки строго фиксирована
требованиями эксплуатации, необходимо
уменьшать угол наклона откоса или
строить укрепительное сооружение.Целый
ряд методов и способов прогнозирования
устойчивости склонов и откосов остается
за пределами данной книги. С ними можно
познакомиться в специальной литературе
по механике грунтов и горных пород.Многими
исследователями оползневых явлений
на природных склонах и искусственных
откосах (Н. Н. Масловым, Г. И. Тер-Сте-
паняном, С. С. Вяловым, Е. П. Емельяновой,
А. Я.
Будиным, Г. JT.
Фисенко
и др.) показано для разных геологических
условий и факторов, что надежные
прогнозы оползневого процесса невозможно
строить без учета временнбго фактора.
Преобладающая часть работ, посвященных
учету фактора времени в развитии
оползневого процесса, базируется на
изучении реологических свойств горных
пород (длительной прочности, ползучести,
релаксации напряжений). Только
отдельные работы, выполненные в последние
годы институтом ВСЕГИНГЕО, показали
возможность временных региональных
прогнозов на основе ритмичности процесса
и действия факторов с применением
вероятностно-статистических моделей.Исследование
оползней на естественных склонах дало
возможность высказать предположение
о существовании самостоятельных
рядов оползневых ритмов, вызванных
разными сочетаниями воздействующих
факторов:
ряд
2.5-5-10-30-60-300-600-1800 лет,
