  • Коэффициент овражно-балочного расчленения Ко6 (по С. С. Со­болеву), представляющий собой отношение суммарной длины овра­гов, балок и Мелких речных долин к общей площади исследуемой территории:

    п

    X/,

    *06 = -^, (12.4)


    233



    I класс

    Промоины

    V0 < 50м3

    II »

    Небольшие овраги

    50—200 м3

    П1 »

    Средние овраги

    200—1000м3

    IV »

    Большие овраги

    1000-6000 м3

    V »

    Очень большие овраги

    > 6000м3

    Для накопления необходимой информации об интенсивности эрозионного процесса, размерах эрозионных форм, масштабах уг­рожаемое™ оврагообразования и нанесенного им ущерба для зе­мельного фонда района, области или региона необходимо прово­дить в рамках литомониторинга (локального или регионального) целенаправленные наблюдения, накопление и реализацию полу­ченной информации в специально создаваемых геодинамических стационарах.

    Противоовражные мероприятия делятся на две главные груп­пы: предупреждающие возникновение и развитие эрозионного процесса и рекультивационные. В первую группу входят агротех­нические, лесомелиоративные и гидротехнические мероприятия, которые создают наиболее эффективную защиту при своевремен­ном их осуществлении. Лесомелиоративные работы, проводимые на склонах, сводятся к лесонасаждениям и травопосевам, регули­рующим поверхностный сток и укрепляющим поверхностные го­ризонты почв и горных пород. Эти же работы следует проводить и с целью сохранения естественного растительного покрова (лесов, кустарников, многолетних трав).

    234

    Гидротехнические водоулавливающие, водоудерживающие и водорегулирующие сооружения строятся с целью перехвата и от­вода поверхностного стока или с целью его спуска в зону аэрации. К таким сооружениям относятся канавы, лотки, дамбы, валы, пло­тины. Принципиальная схема расположения предупреждающих мероприятий показана на рис. 12.5. Подобную схему можно ис­пользовать с успехом только на первой стадии оврагообразования.

    Вторая группа мероприятий направлена на борьбу с растущи­ми оврагами или на восстановление (рекультивацию) пораженной территории с целью ее дальнейшего освоения. К ним относятся: засыпка эрозионных форм с последующей планировкой террито­рии, мощение их камнем, укрепление их бетонными плитами или асфальтом. Иногда приходится укреплять грунтовые массивы ме­тодами технической мелиорации, строить облицовочные и под­порные стенки для укрепления склонов оврагов и балок. Однако эффект от мероприятий второй группы будет обеспечен только в том случае, если на рекультивированных территориях немедленно приступят к разработке предупреждающих мер.

    На территориях, подверженных интенсивной эрозии, необхо­димо соблюдать нормы и правила землепользования, агротехники,

    Рис 12.5. Схема противоэрозионных мероприятий на примере долины с водосборной площадью ЗЗ.б км2 в Воронежской области (по В. М. Смо-

    лянинову).

    I - запруды; 2 - лесопосадки; 3 - водоудерживающие валы; 4 - бровки бортов доли­ны; 5 - линия водораздела; 6 - промоины.

    235

    строительства различных сооружений, предусматривающие пред­упреждение возникновения и развития оврагов, и осуществлять за­щиту построенных сооружений от неожиданных явлений, подго­товленных процессом оврагообразования. Можно привести много примеров разрушения и заиления авто- и железнодорожных магис­тралей при росте оврагов после ливневых дождей и таяния снегов. В свете охраны природных ресурсов остро встает проблема посте­пенного, безопасного, уничтожения эрозией почв, лесов, сельхоз­угодий, парков, заповедников и прочих объектов жизнедеятель­ности современного общества в условиях интенсивного освоения территорий.

    ЭРОЗИОННАЯ ДЕЯТЕЛЬНОСТЬ РЕК

    Временные и постоянные водотоки, сбегающие по дну оврагов и балок, собираются в ручьи, а те в свою очередь в небольшие речки, впадающие в более крупные реки (Волгу, Днепр, Дунай, Енисей, Амур и др.), которые уже несут свои воды к озерам, морям или океанам. Все реки текут по своим руслам и вызывают ряд русловых процессов, в результате которых формируются реч­ные долины. Основными русловыми процессами являются: размыв (подмыв) и разрушение горных пород, перенос и отложение про­дуктов разрушения (речного аллювия). Эти процессы следует рас­сматривать не только как формирующие рельеф больших террито­рий, но и как подготовителей важнейших склоновых гравитацион­ных процессов и явлений — осыпей, обвалов и оползней.

    Реки, производя на своем пути огромную геологическую рабо­ту, являются объектом исследования большого круга специалистов (географов, геологов, гидрологов, строителей, энергетиков и мно­гих других). Однако необходимо отметить, что наиболее разносто­ронним и комплексным является инженерно-геологическое изуче­ние рек, которое включает большой круг вопросов, начиная от специфики речной эрозии и заканчивая свойствами аллювиальных отложений и морфологией речных долин, и определяет условия строительства крупных гидротехнических и транспортных соору­жений и городских агломераций. Общеизвестно, что основная жизнедеятельность человека сосредоточена вдоль речных долин.

    Эрозионная разрушительная деятельность рек осуществляется преимущественно динамическим воздействием воды на горные по­роды, слагающие дно и берега реки, вызывая соответственно дон­ную и боковую эрозию. В скальных породах к этому воздействию прибавляется коррозия, т. е. истирание пород обломками, перено­симыми речными водами. Когда речной поток встречает на своем пути воднорастворимые породы (например, карбонатные) или по­роды, содержащие воднорастворимые соединения (сульфаты, гали- ды), то он производит растворяющее воздействие — коррозию, Можно считать, что и в этом случае кинетическая энергия водного

    236

    потока, выполняющего эрозионную работу, составляет Рв =

    которая в среднем является значительной величиной вследствие большой водной массы т, варьирующей, однако, в широких пре­делах для разных рек и в пределах одной реки в разных ее тече­ниях. Что же касается скорости течения воды в реках, то она также весьма непостоянна, зависит главным образом от уклона дна русла и меняется обратно пропорционально изменению водной массы. Так, для горных рек характерны более высокие скорости течения, чем для равнинных, но меньшие количества водной массы. Для одной и той же реки можно отметить следующую за­кономерность: сверху вниз по течению увеличивается водная масса реки и уменьшается скорость ее течения, так как русло ста­новится более пологим к устью. Эти особенности определяют за­кономерности эрозионной работы. Для горных рек с большей ско­ростью течения характерна глубинная (донная) эрозия и перенос крупнообломочного материала, для медленно текущих равнинных рек — боковая эрозия и перенос мелкообломочного материала (песка, глины). По течению одной реки можно проследить ту же закономерность: в верхнем течении, где скорость выше, преобла­дает донная эрозия и перенос более крупнозернистого материала, в нижнем — боковая эрозия и перенос мелкозернистого материа­ла. Необходимо отметить также, что кроме скорости и массы вод­ного потока на эрозионную работу реки оказывают влияние также геологическое строение долины, неотектоническая обстановка, гидрологический режим рек по сезонам, наконец, человеческая де­ятельность, которые значительно усложняют приведенные выше закономерности. К примеру, при подъеме или опускании террито­рии на определенном участке реки изменяется уклон ее русла и соответственно меняется скорость течения воды. Или строится плотина, которая изменяет режим речного потока, влияя как на водную массу, так и на скорость течения. Если река на своем пути пересекает устойчивые, трудноразмываемые породы, то меняется форма речной долины, ее ширина и крутизна берегов.

    Таким образом, процесс формирования продольного и попе­речного профилей реки имеет следующие характерные особен­ности: а) в верхнем течении реки происходит так называемая ре­грессивная эрозия, в результате которой долина углубляется и поперечный профиль имеет V-образную форму; б) в нижнем те­чении врезание (углубление) долины ограничено положением ба­зиса эрозии, ниже которого размыв невозможен, поэтому в при- \стьевом участке преобладает боковая эрозия, в результате кото­рой русло выполаживается, скорость течения уменьшается, река начинает меандрировать, продолжая подмывать берега речных склонов, и поперечный профиль приобретает U-образную форму. На рис. 12.6 упрощенно показаны продольный и поперечные профили реки в верхнем, среднем и нижнем ее течениях. Про­дольный профиль является профилем равновесия и представляет

    237

    Форма поперечно­го профиля

    Распространение

    Ширина дна, м

    Крутизна склонов, грш

    Треугольная

    Горные области, плоско­

    <5-10

    >20

    (V-образная)

    горья

    Параболическая

    Верховья рек, в широких

    100-200

    10-25

    (U-образная)

    сниженных седловинах

    Трапециевидная

    В горных и равнинных

    200-500,

    >30

    областях

    иногда до 3 км

    Желобовнлная

    Верховья рек, в пределах

    500-1000

    10-15

    холмогорий и плоскогорий

    (релко 20-25)

    Планиморфная

    Среднее и нижнее тече­

    Сотни метров,

    <10-15

    ния крупных рек

    несколько

    рукавов

    238

    Коренные

    породы

    Однородные

    Неодно­

    родные

    Мощность четвертичных отложений, м

    Поперечный профиль

    <10

    Однородные

    <10

    >10

    Неодно­

    родные

    <10

    >10

    <30

    Однородные

    >30

    Неодно­

    родные

    <30

    >30

    Рис. 12.7. Типы строения речных долин (по Д. С. Соколову и Р. Р. Тизделю).

    239

    важнейшие элементы речной долины — речные террасы — гори­зонтальные или очень слабо наклоненные площадки. Как видно из рис. 12.7, террасы образуются на одном или на обоих берегах реч­ной долины. Вспомним закон Бэра, в соответствии с которым на поверхности вращающейся планеты (Земли) возникает криолисо- вое ускорение, горизонтальная составляющая которого в северном полушарии направлена вправо относительно направления движе­ния, а в южном — влево. В связи с этим на реках северного полу­шария боковой эрозии больше подвержен правый берег, а на реках южного полушария — левый. В результате интенсивной бо­ковой эрозии формируются более крутые и высокие берега, и тер­расы на этих берегах либо отсутствуют, либо выражены слабо. Число террас может изменяться в широких пределах — от 2—3 до 10—12 и более, а их счет ведется снизу вверх, начиная с поймен­ной, самой нижней, террасы, заливаемой паводковыми водами вес­ной и осенью. На рис. 12.8 показана долина одностороннего раз­вития у реки, протекающей в северном полушарии в субмеридио- нальном направлении.

    По происхождению и строению различаются три вида террас (рис. 12.8): а) эрозионные, когда река врезается в коренные поро­ды; б) аккумулятивные (прислоненные и вложенные), которые сложены целиком аллювиальными отложениями; если такая терра­са обнажает коренные породы, то ее называют цокольной; в) скульп­турные, образующиеся не речными водами, а другими склоновыми процессами.

    ПБ

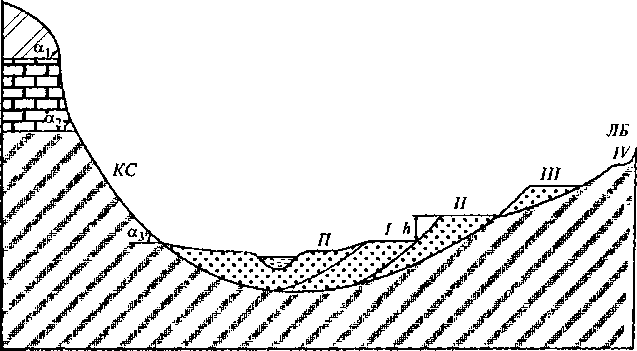

    Рис. 12.8. Поперечный профиль речной долины одностороннего разви­тия.

    ПБ - правый берег, ЛБ - левый берег, Я - пойма, КС - крутой склон; /-Я/ - надпой­менные террасы, IV - скульптурная терраса; h - высота террасы; а - угол откоса

    240

    Условия и факторы эрозионной деятельности рек. Все, что происходит в долинах больших и малых рек, отражается на их морфологии, на количестве и характере речных террас, на крутиз­не берегов, на чередовании разрушения пород и их аккумуляции и т. п. Но как мы убедились, для каждой реки и даже для разных участков одной и той же реки результаты работы речных вод ока­зываются неодинаковыми, что традиционно обусловлено различ­ными природными условиями, в которых развивается эрозионная деятельность рек, а также природными и техногенными фактора­ми, воздействие которых во многом определяет конечный резуль­тат. Обратимся к рис. 12.2, на котором изображена модель взаимо­действия геологической среды с поверхностными водотоками. Принципиально ничего не изменилось. Геологическая среда, в пределах которой формируется долина реки, участвует во взаимо­действии всеми своими компонентами — орогидрографией, геоло­гическим строением и тектонической обстановкой, в том числе новейшими движениями, подземной гидросферой и геодинами- ческими процессами. Все эти компоненты в сумме определяют степень устойчивости среды к речной эрозии, а также ее неодно­родность (изменчивость) в пространстве и во времени. Главное ус­ловие — сопротивляемость пород размыву — определяется соста­вом, состоянием и свойствами горных пород.

    Основной фактор эрозионного процесса — это речной водный поток, обладающий определенной силой, которая зависит от гид­рологического режима реки и ее продольного профиля. Условия питания реки определяются уравнением водного баланса речного бассейна:

    x + q = y + z±u, (12.7)

    где х - атмосферные осадки; q - конденсация; у - речной сток; г - суммарное испарение с суши и водоемов; и - баланс влаги в горных породах бассейна. Практически это уравнение работает в виде х = у + z- Для разных районов питание рек может происхо­дить в основном за счет таяния снегов или ледника и дождей. По­этому принято различать реки с преобладанием снегового, ледни­кового и дождевого питания. Большое распространение имеют также реки с подземным (грунтовым) питанием. Как будет показа­но далее, реки ледникового питания представляют опасность для развития селевых потоков, так как в периоды резкого потепления возникают паводки с расходами воды, в десятки и сотни раз пре­вышающими меженные расходы этих рек. На рис. 12.9 показаны характерные графики формирования расходов воды для рек разно­го типа питания, которые отчетливо показывают изменение их ре­жимов в течение года. Периоды половодий и паводков, которые приурочены к весенним и осенним месяцам, характеризуются подъ­емом уровня воды в реках от 2—3 до 8—10 м и более по сравне­нию с зимними и летними месяцами. Г. П. Горшков и А. Ф. Яку- шова (Горшков, 1982) приводят данные подъема уровня рек Волги

    241

    ч

    /

    II

    III

    IV

    V

    VI

    VII

    VIII

    IX

    X

    XI

    XII

    б

    г|

    . ,/\

    ж

    V

    I

    II

    III

    IV

    V

    VI

    VII

    VIII

    IX

    X

    XI

    XII

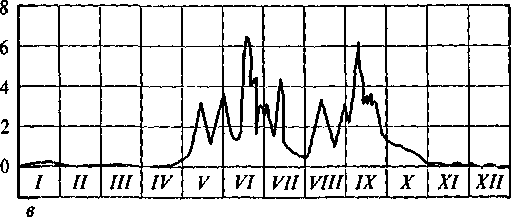

    Рис. 12.9. Колебания расходов воды в реках (в долях среднего) с различ­ным питанием (по В. Д. Ломтадзе, 1977).

    а — снеговым (Волга у г. Калинина, 1936 г.); б — дождевым (Зея у г. Зея, 1936 г.); в —ледниковым (Тереку сел. Казбеги, 1937 г.).

    242

    и Н. Тунгуски от 17 до 32 м. Интенсивность речной эрозии резко возрастает в периоды половодий и паводков, так как при этом возрастают и водная масса, и скорость ее перемещения. В табл. 12.4 приведены характерные данные об изменении скоростей течения некоторых рек. Так, максимальные скорости Волги до строитель­ства каскада ГЭС достигали 3—3.5 м/с, что приводило к увеличе­нию суммарного размыва до 60—80 млн м3 на участке от Н. Нов­города до Астрахани (Золотарев, 1983).

    Главный фактор речной эрозии — кинетическая энергия вод­ного потока — формируется и изменяется также под влиянием че­ловеческой деятельности. В отличие от склоновой эрозии и овра- гообразования человек целенаправленно проводит ряд ограниче­ний при освоении территорий речных долин. В гидротехническом строительстве на реках, например, создание водохранилищ пере­водит большие протяженности берегов верхнего бьефа из объекта эрозионных изменений в объект абразионного процесса, а в ниж­нем бьефе происходит только глубинная русловая эрозия. Гидро­мелиоративные системы часто осушают болота и горизонты под­земных вод, что в конечном итоге уменьшает водную массу, посту­пающую в реку. При строительстве мостовых переходов через реки создаются защитные мероприятия, которые выводят отдель­ные участки из-под воздействия речного потока. Аналогичная ситуация, но в больших масштабах, складывается в населенных пунктах, в пределах которых реки «одеваются» в камень в виде набережных, пристаней, подпорных стенок и других защитных со­оружений. Под защитой оказываются и эрозионные речные скло­ны, вдоль которых проходят авто- и железнодорожные магистрали и другие путепроводы (газо-, нефте- и водопроводы). На многих реках ограничение их эрозионного воздействия связано со строи­тельством защитных сооружений от гравитационных процессов и явлений на склонах.

    Однако инженерная и хозяйственная деятельность человека чаще непреднамеренно увеличивает воздействие главного фактора эрозионного воздействия. В технической литературе приводится много примеров подобного рода. Упомянем некоторые из них.

    Таблица 12.4

    Средние скорости течения рек, по г. П. Горшкову и л. Ф. Якушевой (Горшков, 1982)

    Тип рек

    Средняя скорость течения, м/с

    в половодье

    в межень

    Большие равнинные реки (Волга, Днепр) Небольшие равнинные реки (Ока, Москва) Малые равнинные реки Малые горные рекн Небольшие горные реки (Кура)

    1.7-2.5 1.5-2,0 1.2-1.5

    5.0

    3.0

    0.8-1.0 0.5-0.6 0.4-0.5 1.0 1.5

    243

    Формирование речного стока происходит на больших территори­ях, так называемых водосборных областях. Количество воды, по­падающее в реку на отдельных ее участках, в первую очередь за­висит от климатических условий, однако гидрогеологи знают еще со времен Марка Поллио (I век до н. э.), что и подземные водонос­ные горизонты тоже питаются атмосферными осадками при их ин­фильтрации (Мариотт, XVIII век), а дальнейшее распределение этих осадков зависит от поверхностного и подземного стоков. Все помнят уравнение круговорота воды в природе из курса общей гидрогеологии:

    Q3 = Q„ + Qm + Qm + б„.

    где Qa — атмосферные осадки в виде дождя и снега; Qn — воды, стекающие по земной поверхности в водоемы (поверхностный сток); Qm — воды, инфильтрующиеся в зону аэрации (подземный сток); £?пв — атмосферные осадки, попадающие непосредственно в открытые водоемы (реки, озера, моря, океаны); <2И — воды, ис­паряющиеся с поверхности суши и водоемов.

    Современная деятельность человека может способствовать уве­личению количества воды, попадающей в реку за счет: а) возра­стания поверхностного стока с закрытых для инфильтрации пло­щадей; б) увеличения количества и скорости поступления поверх­ностного стока с площадей нарушенного растительного покрова; в) дополнительного питания реки промышленными и хозяйствен­ными сроками, а также стоками с ирригационных и мелиора­тивных земельных площадей и шахтными водами при осушении разрабатываемых месторождений полезных ископаемых; г) пере­текания вод из соседних долин, где созданы искусственные водо­хранилища и построены запруды; д) переброски вод из соседних водоемов каналами (например, Волго-Дон) и туннелями (гидротех­ническими, деривационными и др.). Увеличение скорости речного потока по техногенным причинам может быть вызвано увеличени­ем крутизны речного русла при разработке запасов строительных материалов (аллювия и коренных пород) гидроспособом или от­крытыми выработками в летний период.

    Примеры увеличения интенсивности эрозионной деятельности речных вод в результате вмешательства человека (случайного или преднамеренного), что во многих случаях приводило к аварий­ным ситуациям и даже к катастрофическим последствиям, име­ются для всех стран, где техногенез стремительно развивается. Один из «невинных» примеров, указывающий на способность природной среды к саморегуляции, относится к Северной Каро­лине (США), где, разрабатывая золотоносные россыпи гидравли­ческим способом, сбрасывали отработанную горную массу в р. Юту. Это привело к подъему дна реки на 6 м, к изменению скорости ее течения, к созданию некоторого локального базиса эрозии, к уменьшению интенсивности эрозионного процесса. Но

    244

    когда разработки закончились и прекратился сброс пустых пород, река выработала продольный профиль, существовавший до начала разработок россыпи. Известен еще один аналогичный случай разработки гидравлическим способом месторождения олова на р. Луи в штате Небраска, где за 10 лет дно реки подня­лось на 6.4 м. Далее произошел интенсивный размыв на участке длиной в 2.5 км в результате соединения двух самостоятельных рукавов, и в конечном итоге произошло обрушение моста (Коло­менский, 1964).

    Все рассмотренные выше специфические черты рельефных форм речных долин (русло, террасы, берега, острова, рукава, по­роги и др.), а также их геологическое строение, характеризующе­еся большим разнообразием коренных пород и аллювиальных от­ложений, тектонических и неотектонических особенностей, явля­ются объектом инженерно-геологических исследований с целью оценки условий строительства различных зданий и сооружений, водопроницаемости пород в основании и в обход плотин и ГЭС и т. д., а также прогноза развития гравитационных процессов и яв­лений на склонах речных долин.

    Эрозионные процессы речных вод, таким образом, не только формируют сложные природные сооружения, какими являются речные долины, но и подготавливают геологическую среду к новым, не менее сложным процессам и явлениям (оползням, обвалам, кар­сту, суффозии, фильтрационным деформациям, потерям воды из водохранилищ и др.).

    Противоэрозионная защита берегов рек может рассматривать­ся только на локальном уровне при угрожаемости (риске) наруше­ния устойчивости сооружений или условий их нормального функ­ционирования. Сложную и многофакторную геологическую работу рек (а их в бывшем СССР около 3 млн) нельзя контролировать, а управлять ею или направлять тем более. Как уже отмечалось выше, Инженерная защита существует и развивается, но не ради самого ограничения эрозионной деятельности рек, а в связи с не­обходимостью обеспечения безопасности жизнедеятельности в речных долинах и придолинных полосах.

    Защитные мероприятия проводятся в двух направлениях: про­филактическое и защита инженерными сооружениями. Первое на­правление сводится к агротехническим и лесотехническим пред­упреждающим мерам и редко к строительству укрепительных или защищающих от воздействия водного потока сооружений (камен­ные пригрузки, регуляционные канавы и др.). Капитальные соору­жения строятся для борьбы с гравитационными явлениями на бе­реговых склонах (они будут подробно рассмотрены в главе 14) и на участках, угрожающих устойчивости зданий и сооружений. Эти сооружения чаще всего представлены подпорными стенками, бан­кетами, пригрузочными призмами. Капитальные сооружения от наводнений (плотины и дамбы) не следует рассматривать как про- тивоэрозионные.

    245

    Глава 13

    СЕЛЕВЫЕ ПОТОКИ

    В инженерной геологии принято рассматривать селевые явле­ния в отдельной главе, уделяя им заслуженное внимание в связи с их опасными последствиями и сложностями их прогнозирования. Г. С. Золотарев (1983) относит их к эрозионным русловым процес­сам. На существенное отличие геологической работы временных водных потоков в горных и равнинных районах давно обращалось внимание в инженерной геологии (Попов, 1951).

    Селевые потоки — это кратковременные паводковые потоки, содержащие большое количество твердого обломочного и глинис­того материала, возникающие внезапно на горных реках и часто приводящие к большому материальному ущербу и катастрофичес­ким последствиям с человеческими жертвами. Плотность селевых потоков изменяется в широких пределах — от 1.2 до 1.9 т/м3 при содержании твердого материала от 10—15 до 40—60 %. В зависи­мости от состава твердого материала сели бывают водокаменными, грязекаменными и грязевыми. Продолжительность селей составля­ет от 3—5 до 8—12 ч. Н. С. Дюрнбаум приводит следующие усред­ненные данные для селевых потоков (Попов, 1951):

    Наибольшее количество селей (2245 случаев) зарегистрировано в Средней Азии, из которых половина приходится на горные мас­сивы, окружающие Ферганскую долину. По данным каталогов Гид- рометкомитета В. Ф. Перов в 1976 году составил общую схему рас­пространения селей на территории СССР. Общее количество заре­гистрированных крупных селей 1634, в том числе в Киргизии — 491, в Грузии — 354, в Казахстане — 105, в Таджикистане — 75, на Северном Кавказе — 188, в Карпатах — 104 (Золотарев, 1983). Наряду с этими территориями на схеме отмечены как селевые ре­гионы также Североуральский, Средне-Южноуральский, Приамур­ский и др. Большую работу по изучению селей проводил институт ВСЕГИНГЕО под руководством А. И. Шеко. Схема распростране­ния селей, построенная по результатам выполненных исследова­ний, показана на рис. 13.1. Приведем несколько примеров круп­ных селевых потоков, имевших место в XX в. (табл. 13.1). Селе­вые потоки имеют большое распространение также в регионах с резко континентальным климатом и многолетней мерзлотой, где они связаны с солифлюкционными процессами.

    Наряду с природными селями для современного периода интен­сивного техногенеза стали характерными техногенные селевые гря­зевые потоки, формирующиеся в горных и предгорных ущельях, в

    Скорость движения Продолжительность Плотность потока

    6—7 м/с 4—б ч

    1800 кг/м3, 800 кг/м3 20—30 км,

    Содержание твердого материала Раднус действия

    246

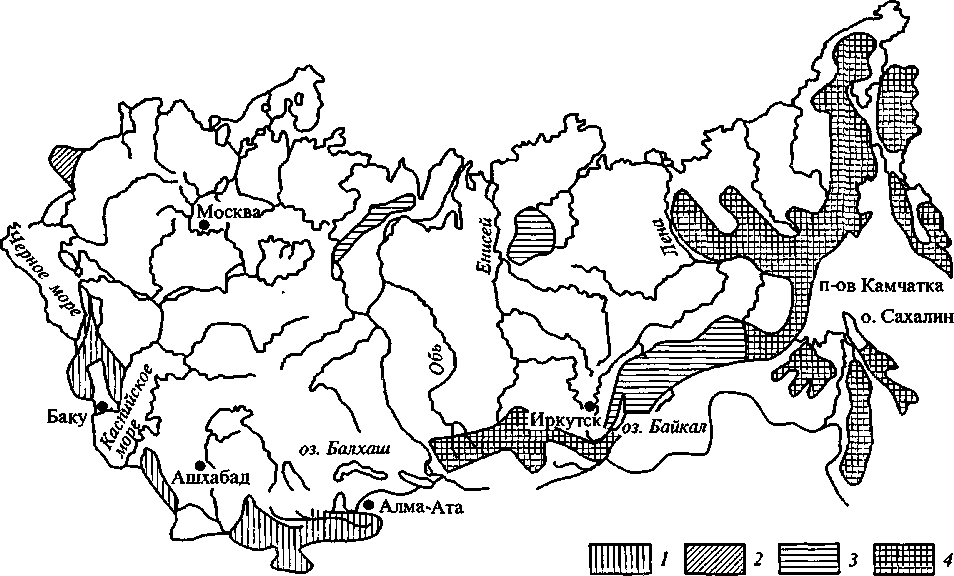

    Рис. 13.1. Схема развития селей на территории бывш. СССР (по А. И. Шеко, 1980).

    1—4 — районы развития селей: 1 — интенсивного; 2 — средней интенсивности; 3 — слабой интенсивности; 4 — возможного развития.

    Местопроявления

    Дата

    Объем, 10б м3

    Причина

    Характеристика селя

    Последствия

    Казахстан, Малая Алматинка

    8 июля 1921 г

    3 0—3 2

    Ливень (более 100 мм)

    Водогрязекаменный, скорость 3—5 м/с

    Гибель людей, ущерб городу

    15 июня 1973 г

    3 42

    Прорыв вод моренного озера

    Скорость 4—11 м/с, расход 5180 м3/с, длительность 3 ч

    Снесены временные постройки, есть человеческие жертвы Разрушение Алма-Аты предотвращено спецмерами

    Грузия, Дуруджи

    2 июля 1949 г

    0 64

    Ливень (в течение 42 мнн)

    Грязекаменный, скорость 3—4 м/с

    Повторяемость 1951, 1953, 1956, 1957, 1961 гг и т д

    Россия, Слюдянка (Прибайкалье)

    20 июня 1960 г

    0 27

    Ливень (152 мм за 12 ч), до этого — затяжные дожди

    Грязекаменный, расход 225 м3

    Значительные разрушения города и защитных сооружений, частая повторяемость

    США

    (Лос-Анджелес)

    1 марта 1938 г

    110

    Грязекаменный, расход 2000 м3

    Погибло более 200 человек, колоссальный ущерб

    Январь—февраль 1969 г

    12 4

    Осадки (1140, 340 мм)

    Грязекаменный

    Погибло 74 человека

    которых складируются отходы переработки рудных полезных иско­паемых в виде так называемых хвостохранилищ. Эти сооружения относятся к классу промышленных гидротехнических; емкости для хвостов, поступающих в виде тяжелой пульпы, отгораживаются зем­ляными плотинами, перекрывающими ущелья и имеющими высоту в несколько десятков метров. Аварийные ситуации наступают в ре­зультате прорыва плотин под давлением пульпы при сильных дож­дях, при переполнении хвостохранилищ или при потере устой­чивости плотины по другим причинам (например, землетрясение, динамические нагрузки работающего горнотранспортного оборудо­вания и др.). В середине 60-х годов произошло несколько катастроф на рудниках СССР, Чехословакии и Болгарии, которые не получили особой огласки. Так, в Болгарии техногенный селевой поток обра­зовался 1 мая 1965 года, в первой половине дня, когда некоторые жители областного г. Враца отправились на отдых в горный массив Балканы. Те, кто оказался в это время недалеко от ущелья, где было построено и уже эксплуатировалось хвостохранилище горнорудно­го предприятия, и не успел быстро среагировать на идущий им на­встречу селевой поток, погибли. По официальным данным всего по­гибло более 100 человек. Поток дошел до долины ближайшей речки и по ней сошел в Дунай, оставив за собой часть твердого стока (хвос­ты обогатительной фабрики и захваченный по пути твердый камен­ный материал и остатки разрушенных строений).

    Обстановка, в которой формируется селевой поток, подготав­ливается в геологической среде в течение продолжительного вре­мени. Очевидно, что мощный водный поток даже при большой скорости не в состоянии сформировать сель без длительного на­копления рыхлого обломочного материала в долине водотока. Такой поток вызовет наводнение, вынос большого количества мелкозема и заиление, но это будет эрозионный поток, который часто случается во время половодья и паводка на многих реках.

    Формирование же селевых потоков требует выполнения двух главных условий:

    1. Накопления большого количества водной массы за короткий период времени у истоков временного или постоянного горного водо­тока, способного перемещаться с большой скоростью. Так, в 1973 году при прорыве из моренного озера в р. Малая Алматинка поступило 180 тыс. м3 воды с расходом от 200—250 м3/с в начале до 5200 м3в конце при стационарном расходе до прорыва порядка 2 м3/с. Скорость потока на разных участках реки составила от 4 до 11 м/с (габл. 13.1). Следовательно, максимальное значение кинетической энергии водного потока составило порядка Ря = (5200 • Ю2)/2 = = 2,6 • 105 Н/м2. Скорость как функция уклона водотока зависит от речьефа местности (продольного профиля реки, т. е. от одного из компонентов геологической среды). Скорость селевого потока V определяется по формулам расчета речного стока:

    V=cVtf^, (13.1)

    249

    где С = ^-R6; R — гидравлический радиус (мощность) потока; i

    наклон русла; п — коэффициент шероховатости русла.

    Экспериментальные исследования искусственных потоков дали возможность определить их скорости по следующим эмпиричес­ким формулам (Шейдеггер, 1981):

    i_

    У = 3.15 h6 d3 (для водокаменного потока),

    V = 3.15 h6 d3 у—д --- (для грязевого потока), (13.2)

    ^ п

    где h — мощность потока, м; d — средний диаметр каменного материала, м; рм и рп — плотность материала обломков и водного потока соответственно.

    2. Накопления большого количества рыхлого обломочного ма­териала на берегах и в русле водотока: песчано-глинистых отло­жений на берегах, мощной коры выветривания, делювия, оползне­вых масс на склонах и в руслах, насыпных сооружений (плотин, дамб) в долине и других источников рыхлого твердого стока.

    Оба процесса накопления (воды и рыхлого материала) обуслов­лены своими факторами, под воздействием которых они разви­ваются в пространстве и во времени. На рис. 13.2 приведена структурная модель селеобразования, состоящая из трех блоков: временного потока, обломочного накопления и результата их вза­имодействия — селя. Взаимодействие носит своеобразные черты: неожиданно, кратковременно и незакономерно приводит к не­обычным результатам. Оно отличается от традиционных видов взаимодействия — динамического и функционального. Времен­ный водный поток, сформировавшийся в результате динамическо­го взаимодействия трех природных сред (геосферы, гидросферы и атмосферы), воздействует на геологическую среду — участника формирования водного потока большой скорости, которая, обога­щая его твердым грязекаменным материалом, превращает в опас­ную, разрушительную систему — селевой поток. Участие человека в формировании селевого потока незначительно, поэтому его можно считать природным бедствием наряду с землетрясениями, вулкани­ческими извержениями, торнадо, циклонами, ураганами, грозами, на­воднениями ит. п. Так, известный специалист А. Е. Шейдеггер включил селевые потоки в свою книгу «Физические аспекты при­родных катастроф» (1981).

    Итак, формирование паводкового потока проходит две стадии, обусловленные разными природными условиями. Первая из них — подготовительная стадия быстрого сбора большой массы воды, за­висящая от гидрометеорологических и гидрологических условий водосборной области у истоков горного водотока. Эти условия оп­ределяют возможности выпадения кратковременных ливневых

    250

    г:

    р

    п\

    о

    о 9,

    _ 00

    •Я§]

    Й s

    о

    Я 03 il

    о S

    щ

    д л

    S U Л * о

    *Sl

    *

    Л

    5

    Обломочные накопления в долине водотока

    О

    ►Э

    Е

    о

    Я

    О

    о

    tr


    _t

    §л

    W гО

    » О Ьа Я т о s а

    tr1 W I

    !5 3 2 ?


    !g 3

    Временный водный поток большой силы

    Л, = mV2l 2

    Л

    д

    S

    п>

    id

    п>

    t=l

    я

    S

    *

    о

    00

    о

    д

    о

    •ч

    о

    00


    !=3

    S

    00

    S

    о

    00

    ОТ

    О

    t=l

    о

    *

    ta

    S


    Опасные последствия I 1 Источники обломочного материала Источники водной массы


    /Рис. 13.2. Структурная модель формирования селевого потока.



    дождей, быстрого таяния снега или ледников, формирования гор­ных озер. На формирование поверхностного стока определенное влияние оказывает также геологическое строение и почвенный покров. В некоторых случаях большое количество дождевых и талых вод просачивается в зону аэрации, что приводит к сущест­венному уменьшению водной массы, попадающей в основной во­доток. Это прежде всеГо относится к закарстованным и обнажен­ным склоновым участкам, а также к территориям, покрытым водо­проницаемыми отложениями большой мощности при глубоком залегании вод.

    Вторая стадия — это стадия формирования больших скорос­тей, зависящая от геоморфологических условий, т. е. от наклона водосборных участков и русла основного водотока (рек, ручьев, ущелий, оврагов). Отсутствие одной из этих стадий делает невоз­можным появление паводка большой угрожаемости, т. е. с боль­шой водной массой и большой скоростью ее течения. Где эти ус­ловия являются наиболее благоприятными, можно понять из карты распространения селей и крупных наводнений (рис. 13.1).

    Сила селевого потока и его последствия в конечном итоге оп­ределяются траекторией движения паводкового потока, т. е. мор­фологией и геологическим строением долины основного водотока, а также степенью ее освоенности человеком. Исследования, про­водимые в селеопасных районах, показывают, что долину селе- опасных рек можно разделить на три части (Ломтадзе, 1977). Пер­вая часть^— это верховья реки с крутыми склонами (от 30—40 до 50—60°) с активными гравитационными явлениями (осыпями, об­лавами, оползнями), с частыми эрозионными формами (промоина­ми, оврагами, логами) и с угламй продольного профиля русла от 30 до 50°. Эта часть реки (основного водотока) является главной областью водосборного бассейна, и она может занимать террито­рию от нескольких до многих десятков квадратных километров. Именно здесь происходит формирование селевого потока. Напри­мер, реки северного склона Главного Кавказского хребта имеют средние годовые модули стока в верховьях до 50—70 л/с с площа­ди в 1 км2, тогда как в предгорьях они составляют всего 5 л/с Этим мы еще раз подчеркиваем существенное влияние рельефа на модули поверхностного стока.

    В разных районах главная водосборная область долины горной реки залегает на разных абсолютных и относительных отметках Наиболее опасными с точки зрения селеобразования являются участки выше абсолютной отметки 2500 м, т. е. выше отметки рас­пространения лесов. Здесь преобладает физическое (морозное) выветривание, приводящее к образованию коллювиальных накоп­лений обломочного материала. Водные массы здесь формируются в больших количествах за счет дождей и вод тающих снежников и ледников, а также при прорывах ледниковых озер.

    На отметках от 1000 до 1500 м (среднегорные бассейны) вод­ные паводки образуются за счет ливневых дождей, а твердый ма­

    252

    териал — за счет размыва элювиальных, делювиальных и аллюви­альных отложений, а также отложений склоновых процессов. Се­левые потоки, формирующиеся на этих высотах, представляют меньшую опасность, чем в предыдущем случае.

    В низкогорных бассейнах водосборная область находится на отметках ниже 1000—2500 м. Образование паводков здесь проис­ходит за счет дождевых вод, а твердый обломочный материал представлен продуктами химического выветривания. В нем много глинистых частиц, поэтому в этих районах формируются в основ­ном грязекаменные сели.

    Во всех случаях на составе обломочного материала сказыва­ется геологическое строение главной водосборной области, ее тектоническая обстановка и современные геологические процес­сы (выветривание, эрозия, гравитационные явления на склонах ит. д.).

    Вторая, средняя, часть долины — каньон, ущелье или узкая до­лина с крутыми и высокими берегами и уклоном русла в 25—30°. Во время паводка здесь происходит дальнейшее обогащение селе­вого потока обломочным материалом за счет размыва русла и склонов и захвата накоплений. Основная работа потока на этом участке реки состоит в переносе захваченного выше по течению твердого стока.

    Третья, приустьевая часть долины постепенно переходит в предгорную равнину или межгорную впадину, где продольный профиль значительно выполаживается и сила потока заметно уменьшается. В этой части долины происходит вынос и накопле­ние пролювиального материала.

    Суммируя весь вышеизложенный материал по вопросу форми­рования селевого потока, следует отметить, что главными природ­ными условиями этого процесса являются климатические, геомор­фологические и геологические особенности водосборной" области основного водотока и его долины. Селевые явления разной разру­шительной силы с опасными последствиями происходят под воз­действием различных природных и техногенных факторов.

    Прогнозирование селевых явлений является весьма сложной за­дачей, которая решается на основе комплексных исследований специалистов в разных областях науки (климатологов, гидрологов, геологов, геофизиков, геоморфологов, гидротехников и др.) с при­менением широко круга методов, начиная с аэрокосмических и заканчивая геомеханическими. Современные исследования селей включают следующие основные прогнозы (Золотарев, 1983):

    1. прогноз места и времени вознйкновения селевого потока; 2) прог­ноз количества атмосферных осадков и времени их выпадения, та­яния снегов и ледников, возможности формирования ледниково­моренных озер и их прорыва; 3) прогноз водных паводков разного генезиса, их гидравлических показателей и времени их форми­рования; 4) прогноз объемов, состава и свойств рыхлого обломоч­ного материала (элювия, делювия, пролювия, оползней) в долине

    253

    основного водотока; 5) прогноз механизма движения селевого по­тока в зоне транзита и его геомеханической модели.

    К этим прогнозам следует также добавить прогноз угрожаемос­ти опасности селевого потока, его возможных последствий, ожи­даемого ущерба, работы существующих защитных мероприятий, строительства новых противоселевых защит.

    Дня получения количественных критериев проводимых прогно­зов предложены некоторые математические расчетные модели. Среди них выделим:

    1. Расчет скоростей и расходов грязевых и грязекаменных селей, который основывается на известном уравнении Бингама— Шведова

    где т — сдвиговое усилие; т0 — предельное сопротивление сдвигу; И — эффективная вязкость потока; dV/dn — градиент скорости.

    При т) = 0 развиваются оползневые деформации, при т0 = 0 про­исходит течение вязкой жидкости. По исследованиям И. И. Херхеу- лидзе и С. М. Флейшман эффективная вязкость селевого потока во многом зависит от содержания в ней глинистых частиц. Так, на­пример, при содержании глинистой фракции 19% и плотности 1.5 г/см3 вязкость равна 2 Пэ, а при ее содержании 44 % и той же плотности —, 100 П . У воды ц = 0.01 Пэ.

    Инструкция ВСН-03-76 рекомендует определять средние ско­рости селевых потоков Уср по эмпирической формуле

    где hcp — средняя глубина потока, м; i — средний уклон русла; со — коэффициент текучести селевой массы. По натурным наблю­дениям максимальная поверхностная скорость движения селей в 1.8 раза больше Уср.

    И. И. Херхеулидзе (Попов, 1951) рекомендует следующие фор­мулы для прогноза:

    плотности селевой массы

    расхода твердого материала

    (13.3)

    Vcp=LU^-^,

    (13.4)

    о = —-— о

    Рт (100 - Р)

    (13.6)

    расхода селевого потока

    (13.7)

    254

    предельной скорости, при которой нанос не увлекается водным потоком

    V„p = з 4/V(pt-Th 1 - О.оГр)'. (13.8)

    В формулах (13.5)—(13.8) использованы следующие обозначе­ния: рт — плотность твердого материала; Р — содержание твердо­го материала, вес. %; £?„ — расход воды в селевом потоке; d — диаметр твердых частиц, м.

    1. Расчет характеристик паводков прорыва:

    Qc = <2В т-V, S0 = 0.655 • ц0-7 (°-25 (по ВСН-03-76), (13.9)

    1 sa

    где gc — ориентировочный расход селя при прорывах запруд; QB — максимальный расход водного потока; S0 — расчетная объ­емная концентрация; i — уклон русла; ц — коэффициент эроди- руемости территории, ц = 0.02 для прочных пород, 0.3 для ополз­невых берегов и 0.6—0.7 для легкоразмываемых грунтов;

    V, = лfgh (2 - -j-r) (по И. И. Херхеулидзе), (13.10)

    е1/кх

    где Vt — скорость движения волны паводка на любом расстоянии I от створа прорыва; h — наибольшая высота волны у створа про­рыва; е — основание натурального логарифма; х = I/ h; к = 0.002.

    Гидравлические характеристики водных прорывов определяют­ся по наблюдениям на гидропостах, по стокам атмосферных осад­ков и сохранившимся следам прошедших паводков.

    Прогнозы селей могут быть региональными и локальными. Пер­вые проводятся для одного крупного региона или для нескольких водосборных бассейнов горного хребта или предгорной области с одинаковыми стратиграфо-литологическими комплексами горных пород. Для них можно использовать метод аналогии с уже произо­шедшими селевыми явлениями или данные метеорологических на­блюдений. Локальные прогнозы являются более конкретными и детальными и выполняются при инженерно-геологических изыска­ниях на малых реках или на строительных объектах с целью оп­ределения угрожаемое™ для ответственных сооружений и насе­ленных пунктов и принятия мер по их защите. При этом необхо­димо иметь в виду основное положение о том, что превращение паводка, прогнозируемого по гидрометеорологическим данным, в селевой поток возможно при его воздействии на долину основного водотока, заранее подготовленную природными и техногенными процессами. Состав, состояние, свойства, мощности и распростра­нение рыхлых обломочных отложений различного происхождения могуг быть оценены и прогнозированы инженерно-геологически-

    255

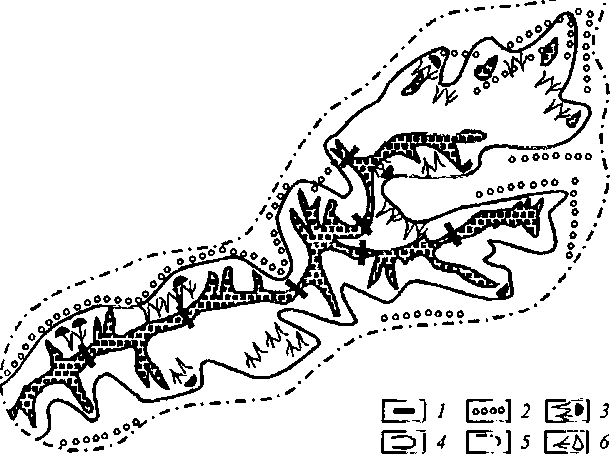

    Рис. 13 3. Схема-макет детальной инженерно-геологической карты селе- носной долины в Таджикистане (по О Н Болагаевой, А Ф. Бернгофу и Г. С Золотареву, 1977)

    Оползни 1 — потоки, 2 — скольжения, 3 — действующие Осыпи 4 — старые и действующие, 5 — смыв на склоне (а) и растущие промоины (б), б — подмыв русла Селевые процессы Очаги зарождения вследствие селей 7— размыва накоплении водными паводками, 8 — смещения в русло и размыв оползневых, пролювиальных и осыпиых масс, 9 — участки заторов и временной аккумуляции, 10 — участки воз

    256

    ми методами и средствами гораздо более надежно, чем это может быть осуществлено для возникновения самого паводка. Это связа­но главным образом не с набором применяемых методов и аппара­туры и не с уровнем подготовки специалистов, а с разной сте­пенью сложности и доступности объектов исследований.

    Примером полноценного и надежного изучения селеопасного района может служить инженерно-геологическая карта селенос- ной долины реки в Таджикистане, приведенная на рис. 13.3 (Золо­тарев, 1983).

    Защита территорий и сооружений от селевых потоков явля­ется очень сложной и дорогостоящей задачей. Для явлений с опас­ными, часто катастрофическими последствиями необходимо пре­жде всего точно ранжировать защитные мероприятия по времени и месторасположению. Исходя из известных случаев селевых явле­ний, из закономерностей их формирования и развития, а также из роли различных природных и техногенных условий факторов, сле­дует сгруппировать все возможные защитные мероприятия в три категории. 1) предупреждающие возникновение селевого потока;

    1. ограничивающие разрушительную работу селя и 3) ликвидирую­щие последствия селевого потока. Мероприятия всех трех катего­рий могут быть обоснованы только на базе работы современного геодинамического мониторинга регионального или локального масштаба. Кроме того, имеет смысл говорить о специальном, се­левом, мониторинге.

    Предупреждающая защита от селевых явлений должна быть из­начально направлена на недопущение формирования селевого по­тока, а следовательно, она должна осуществляться на территории основного водосборного бассейна, где возникает водный паводок. По своей структуре такая защита отличается тем, что может вклю­чать разные мероприятия, от профилактических агро- и лесоме­лиоративных до гидротехнических сооружений. Как было уже от­мечено выше, основной водосборный бассейн может находиться на разных абсолютных отметках, поэтому комплекс предупреди­тельных мер может различаться. Высокогорные бассейны, распо­ложенные выше отметки 2500 м, требуют наиболее сложной защи­ты, поскольку они являются труднодоступными районами. Здесь можно применять только сооружения, регулирующие сток поверх­ностных вод, такие как водосборные лотки, барражи, запруды, а также регулярно устраивать заблаговременные спуски существую­щих водоемов (моренных и ледниковых озер). На средне- и низко­горных водосборных бассейнах уже можно применять лесозащиту,

    можиых оползневых запруд Гидравлические характеристики водных паводков II — числитель — скорость, м/с, знаменатель — суммарная энергия, тм, 12 — зона выноса потоков, 13 — конусы выноса, 14 — аллювиальные галечники с песком, 15 — палеогеи-мезозойские глины и углистые сланцы, 16 — палеозойские глинистые слан­цы и песчаники, 17 — разрывы с раздробленными, перемятыми и размываемыми тек- тонитами, 18 — источники и пути движения подземных вод, 19 — водоразделы

    257

    избегая рубки лесов и создавая новые лесопосадки, а также регу­лирование поверхностного стока лотками и запрудами и спуск вод в основной водоток или в соседнюю реку (рис. 13.4). Барражи и запруды уменьшают уклоны временных потоков, тем самым сни­жая их скорость. На этих высотах также возможна регулярная уборка рыхлого материала с берегов и из русел водотоков для уменьшения количества обломочного материала — наполнителя возможного селя. С этой же целью необходимо запретить выпас скота.

    Мероприятия, которые ограничивают разрушающее воздейст­вие селевого потока и его последствия, являются дорогостоящими защитными гидротехническими сооружениями, задерживающими поток (главным образом твердый сток) и уменьшающими его ско­рость. Кроме того, здесь также может применяться регулярная уборка накоплений обломочного материала. Гидротехнические барражные сооружения, построенные в долинах селевых рек, вы­полняют одновременно три функции. Они останавливают поток, защищают русло от размыва и уменьшают его уклон, а следова­тельно, и скорость течения селевого потока. Мировую известность получила плотина высотой 100—150 м, построенная в 1973 году на р. Малая Алматинка в урочище Медео, которая остановила мощный селевой поток и спасла г. Алма-Ату от больших разруше-

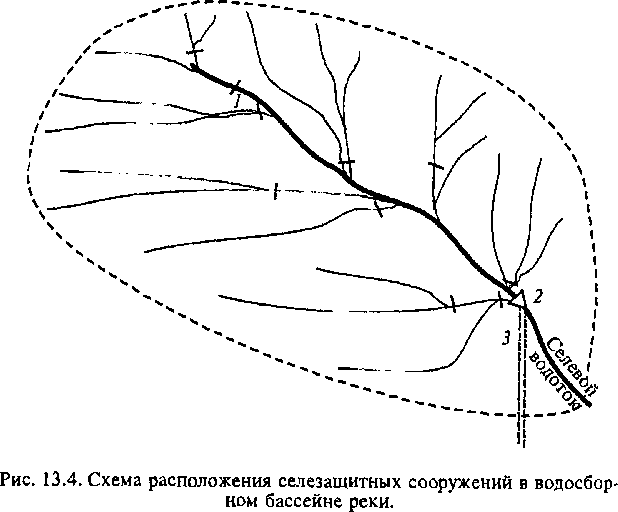

    1 — барражи и запруды, 2 — направляющая дамба, 3 — водоотводящий канал 258

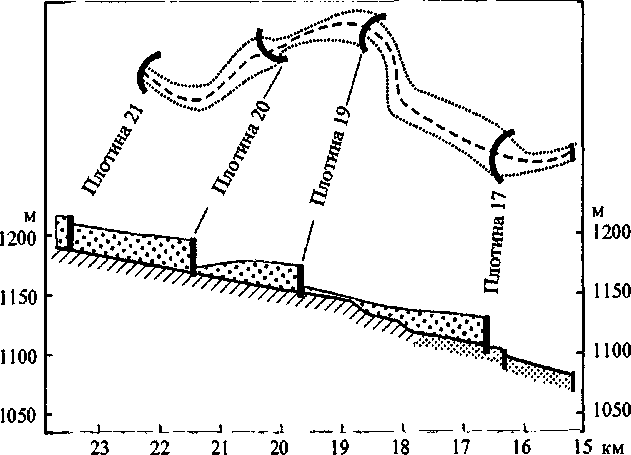

    Рис. 13.5. Схема расположения некоторых (из 19) противоэрозионных плотин высотой от 3 до 12 м в каньоне р. Брэнд, Калифорния (США) (по Г. С. Золотареву, 1983).

    ний и гибели людей. В практике США утвердилась целесообраз­ность строительства каскада из 19 плотин высотой от 3 до 12 м на протяжении 15 км в каньоне р. Брэнд в Калифорнии (рис. 13.5). Это привело к накоплению 61 тыс. м3 твердых наносов и уменьше­нию уклона русла с 12.5 до 7.3 %. После построения каскада твер­дый сток составил в дождливый период 14.8 м3/км2, в то время как в долине соседней реки он оставался 2480 м3/км2.

    При относительно малых объемах селевых потоков положи­тельные результаты приносят сквозные барражи сборной конст­рукции высотой около 10 м, которые задерживают обломочный материал и глыбы и пропускают воду. Для защиты авто- и желез­нодорожных магистралей, пересекающих селеопасные долины, применяют селепропускные сооружения — селедуки (бетонные лотки, дамбы и др.). Примерами этих двух типов противоселевых мероприятий могут служить сооружения на р. Дуруджи и Мэрили- си в Грузии (Золотарев, 1983).

    259

    Глава 14

    ГРАВИТАЦИОННЫЕ ПРОЦЕССЫ И ЯВЛЕНИЯ НА ПРИРОДНЫХ СКЛОНАХ И ТЕХНОГЕННЫХ ОТКОСАХ

    УСТОЙЧИВОСТЬ склонов и откосов

    Информация, приведенная в предыдущих четырех главах разде­ла об экзодинамических процессах, является подготовкой к рас­смотрению инженерно-геологических исследований гравитацион­ных склоновых процессов, самой важной и сложной проблемы со­временной инженерной (экологической) геодинамики. Приступая к изучению этой проблемы, отметим ее очень важный аспект — она была главной причиной становления и развития инженерной геологии со второй половины XIX века в связи с расцветом инже­нерной деятельности человека. Именно поэтому одно из направле­ний геологической науки получило тогда название «инженерная геология». Сегодня она бы стала называться «экологической». За истекшие более 100 лет «техногенная» часть проблемы гравитаци­онных процессов и явлений стала превалировать над «природ­ной», так как человек оказывает существенное влияние на разви­тие этих процессов даже на природных склонах, не говоря уже о постоянном создании им новых, техногенных склонов, на которых возникают и развиваются те же гравитационные процессы и явле­ния. Появился новый термин — «откосные сооружения», объеди­няющий понятия «природные склоны» и «искусственные откосы». На рис. 14.1 показано многообразие откосных сооружений, кото­рое разделено на два основных типа с подтипами и видами. С раз­витием инженерной геологии изменилось и отношение к исследо­ванию гравитационных явлений в целом. Если раньше эти явле­ния, возникающие на природных склонах, воспринимались как феномены природы, и главное направление их изучения заключа­лось в установлении закономерностей появления и развития мощ­ного рельефообразующего фактора, то в настоящее время центр тяжести сместился в сторону прогноза устойчивости склонов и откосов, а также безопасности функционирования инженерных сооружений, находящихся в сфере влияния гравитационных про­цессов и явлений. Следует обратить внимание на очень важную особенность искусственных откосов, создающую большое разно­образие их строения, которое требует различных подходов к их инженерно-геологическому исследованию. Выделенные по гео­логическому строению четыре подтипа откосов существенно от­личаются по методике оценки свойств слагающих их пород. Осо­бые сложности при оценках и прогнозах вызывают второй и тре­тий подтипы (рис. 14.1).

    Человек испытывает на себе ответственность за поведение от­косных сооружений, которые проектирует и строит и в которые

    260

    Тип А

    Тип Б

    Природные склоны

    Техногенные откосы

    1

    морских

    побере­

    жий

    2

    речных

    долин

    3

    овражно-

    балоч­

    ных

    форм

    4

    предгорных

    возвышен­

    ностей

    н

    впадин

    5

    ледниковых долин, впадин и воз­вышенностей, глинтовых гряд

    6 I 7 горных [горных ущелий систем н град

    Подтипы

    По геологическому строению выделяются природные склоны: в четвертичных отложениях в коренных песчано-глинистых породах в полускальных породах в скальных породах в древних корах выветривания в элювиально-делювиальных, коллювиальных и солифлюкционных отложениях в массивах разного возраста и генезиса

    1

    массивов

    горных

    пород

    естест­

    венного

    сложения

    2

    массивов

    горных

    пород

    нару­

    шенного

    сложения

    3

    массивов

    техно­

    генных

    пород

    4

    массивов

    смешан­

    ного

    типа

    / Подтипы /

    а) карьеров

    б) котлованов

    в) каналов

    г) траншей

    д) дорожных выемок

    е) набережных рек и каналов

    а) земляных плотин

    б) дамб

    в) дорожных насыпей

    г) отвалов

    д) терриконов

    е) гидроотвалов

    ж) солеотвалов

    а) шламо- хранилищ

    б) XBOCTO-

    хранипищ

    в) золоогвалов

    г) свалок

    д) соляно­глинистых шламов

    а) техногенные массивы

    на слабом основании

    б) техногенные откосы в природных склонах

    Виды

    Рис. 14.1. Типизация откосных сооружений.

    вписывает разнообразные техногенные объекты, а также за наруше­ние своим воздействием установившегося природного динамическо­го равновесия. Все чаще по отношению к откосным сооружениям используются такие понятия, как устойчивость, угрожаемость, риск, ущерб, экологическая безопасность жизнедеятельности, инженер­ная защита, контроль управление, мониторинг и т. п.

    В условиях интенсивного техногенеза сформировались разные подходы к изучению гравитационных явлений. Одни из них реша­ют задачи по обеспечению устойчивости осваиваемых территорий и сооружений, т. е. по предупреждению развития гравитационных процессов и явлений, другие — по изучению самих процессов и явлений в период их развития, их механизмов, динамики, морфо­логии, причин и закономерностей, а третьи изучают последствия гравитационных явлений, пораженность территорий, причинен­ный ущерб и мероприятия инженерной защиты.

    ВИДЫ ГРАВИТАЦИОННЫХ ЯВЛЕНИЙ

    В зависимости от геологического строения природного склона или искусственного откоса на нем может возникнуть движение от­дельных частиц или частей слагающих его пород, которое опреде­ляет подход к его изучению, оценкам и прогнозам. По механизму этого движения в разных породах различают четыре его вида.

    1. Осыпание (осыпь), происходящее на склоновой (откосной) поверхности, сложенной несвязным обломочным материалом, ко­торый в механике грунтов носит название сыпучей среды. При полном отсутствии в ней сцепления такая среда будет называться идеальной сыпучей средой. Из физики известно, что перемещение твердого тела по наклонной плоскости начнется тогда, когда каса­тельная составляющая его массы (веса) Тр превысит силу трения между этим телом и плоскостью F . Сила трения F=Npf (где Np — нормальная составляющая веса этого же тела;/— коэффи­циент трения по наклонной плоскости). Из рис. 14.2, а видно, что Тр = Р sin a, a Np = Р cos а. Примем/= tg <р, так как движение осу­ществляется между обломком весом Р и плоскостью, сложенной такими же обломками, а показателем трения служит угол внутрен­него трения обломочного материала <р. Тогда условие равновесия на склоновой поверхности можно записать как Тр = Np tg ф или Р sin а = Р cos а tg ф, откуда следует, что а = ф, т. е. массив, сло­женный обломочным материалом и имеющий свободную поверх­ность, начнет осыпаться при а > ф. Или иначе: осыпью следует называть движение обломочного материала (песка, гравия, гальки, раздробленной выветрелой породы) вниз по склону или откосу в результате нарушений его устойчивости, наступающего при a S ф.

    2. Оплывание (оплывина) — движение водонасыщенной сыпу­чей или связной массы пород под влиянием собственного веса (как в предыдущем случае) и гидродинамического давления воды (дож-

    262

    a

    б

    i

    Рис. 14.2. Схематическое изображение гравитационных явлений на

    склонах.

    а — осыпь; б — оплывииа; в — обвал; г — оползень.

    девой, талой, паводковой, из подземного источника, возникающей при прорыве водопроводной или канализационной системы и др.) (рис. 14.2, б). Пренебрегая взвешиванием воды из-за его малого значения, можно записать условие равновесия для сыпучей среды: Тр + Тв = Np tg ф, где Тъ = ув tg а; ув — удельный вес воды; tg а — градиент потока. Для вязкой среды можно использовать закон Бингама—Шведова, о котором речь пойдет ниже.

    1. Обвальные явления происходят с большой скоростью на очень крутых (а > 80°) стонах и откосах, сложенных скальными трещиноватыми породами, когда отдельные блоки обваливаются или вываливаются из откоса с некоторым поворотом к его основа­нию (рис. 14.2, в).

    2. Оползневые явления (оползни) (рис. 14.2, г) — движение больших масс горных пород вниз со склона или откоса по поверх­ности (или поверхностям) скольжения под влиянием различных гравитационных сил (веса пород, давления воды, сейсмического воздействия, техногенной нагрузки). Морфология и характер по­верхности скольжения зависят от геологического строения склона или откоса. Она может иметь вид плоскости, плавной кривой круглоцилиндрической поверхности, может быть сложной, состо­ящей из пересекающихся плоскостей и поверхностей; может унас­ледовать морфологию геологических ослабленных зон и контак­тов, а может сформироваться в монолитном массиве.

    263

    РАСПРОСТРАНЕНИЕ И ЗНАЧЕНИЕ ГРАВИТАЦИОННЫХ ЯВЛЕНИЙ

    На традиционный вопрос о распространении гравитационных явлений на природных склонах и искусственных откосах можно ответить очень коротко и достаточно точно. В эпоху интенсивно­го техногенеза они, как правило, возникают там, где человек воз­действует на геологическую среду, нарушая природное равновесие склонов и создавая новые откосные сооружения. Если обратиться к статистике этих явлений в XX веке, то можно убедиться, что крупнейшие оползни и обвалы произошли под воздействием че­ловека или землетрясения (табл. 14.1). Изменилась и география гравитационных явлений. К склонам речных долин, морских по­бережий, больших оврагов и балок добавились оползневые и об­вальные азональные техногенные объекты, приуроченные к искус­ственным откосам глубоких карьеров и высоких насыпей, авто- и железнодорожных магистралей, плотин, каналов и т. п. Но и коли­чество природных оползневых объектов увеличилось из-за интен­сивного освоения естественных склонов и прилегающих к ним территорий и акваторий. Сюда надо включить и ранее недоступ­ные человеку объекты (высокогорные и подводные), о которых информация стала поступать недавно в связи с их освоением. Кроме того, космическая техника показала не известные нам ранее крупные гравитационные явления (Садов, 1988). На рис. 14.3 показа­ны районы наибольшего распространения оползневых явлений. Эти районы хорошо изучены и уже получили статус классических оползневых территорий, и на многих из них организованы стаци­онарные оползневые станции. К ним относятся: Черноморское по­бережье Кавказа и Крыма, долины рек Волги, Днепра, Камы, Мос­квы, Днестра, Печоры и др. В Поволжье оползни распространены вдоль высокого правого берега Волги в районах его освоения крупными городскими агломерациями. Так, в районе Нижнего Новгорода протяженность оползневого берега составляет 21 км, ^в районе Чебоксар — 11, Ульяновска — 17, Саратова — 40, Вол­гограда — 21 км. В последние десятилетия интенсивные инженер­ные изыскания, проводимые на многих крупных реках Сибири и Дальнего Востока, позволили получить информацию о гравитаци­онных явлениях и в этих регионах.

    Оползневым явлениям уделяется большое внимание со стороны специалистов, работающих в разных областях науки (геологии, географии, механики, строительства, горного дела). Им посвяще­ны специальные международные, национальные и ведомственные конференции, семинары и симпозиумы. Самые известные всесоюз­ные совещания и конференции, на которых обсуждались вопросы оползневых явлений с позиции инженерной геологии, проходили в Ленинграде (1934, 1976 гг.), Москве (1946, 1956, 1968 гг.), Став­рополе (1960 г.), Киеве (1964, 1988 гг.), Тбилиси (1972 г.), Душан­бе (1975г.), Ростове-на-Дону (1980г.) и Свердловске (1984г) Проблемы гравитационных процессов и явлений неизменно зани-

    264

    20

    30

    40

    50

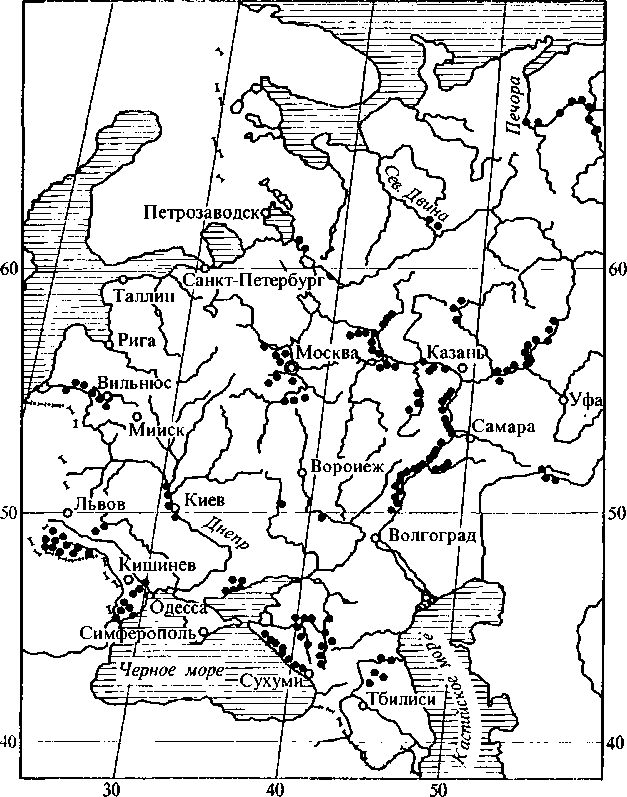

    Рис. 14.3. Схема распространения оползневых районов в европейской части и иа Кавказе бывшего СССР (по В. Д. Ломтадзе, 1977).

    мают одно из главных мест в программах всех международных конгрессов по инженерной геологии, механике грунтов и горных пород, гидротехническому строительству и др. Новые очаги, пора­женные оползнями и обвалами, появляются, а известные ранее ак- швизируюТся после каждого землетрясения, паводка, наводнения, сезона обильных дождей и таяния снегов. Далее, по мере рассмот­рения гравитационных явлений, станет понятно, почему в одних

    265

    Рвйои

    Дата

    Тип и особенности развития

    Породы, в которых сформировались оползни

    Объем, млн м3

    Ущерб

    Памир,

    1911

    Сложный оползень блокового

    Метаморфические терриген-

    2200

    В случае прорыва оползне­

    р. Мургаб

    строения, большие скорости движе­ния; землетрясение 9 баллов; созда­но Сарезское озеро глубиной до 500 м и объемом 17 км3

    иыс и карбонатные толщи, дис­лоцированные, с разломами

    вой запруды - катастрофичес-. кис, трудно оцениваемые по­следствия

    Таджикистан,

    10.07.1949

    Обвалы выветрелых гранитов и лёссов в верховьях р. Дарнхауз при

    Общий

    Весьма значительный

    Гармский район

    сильном землетрясении = 7.5) привели к образованию быстро движущегося оползня-потока при действии афтерштоков, трансфор­мировавшегося в сель при выходе в основную долина р. Ясмал

    145 (зона транзита 6-7 км)

    Таджикистан,

    24.04.1964

    Сложный оползень иа горном склоне иа высоте 300-700 м иад ре­

    22

    Срочные меры по строитель­

    пос. Айни,

    кой в выветрелых метаморфических терригеиных дислоцированных

    ству водосборного канала

    долина

    породах со значительным обводнением по разломам. Быстрое движе­

    предотвратили прорыв озера и

    р. Зеравшан

    ние, перекрытие Зеравшана

    катастрофические последствия

    Черноморское

    1953, 1957,

    Преимущественно оползни вы­

    Склоны высотой до 50 м; лёс-

    от 0.3 до 3

    Значительный для города и

    побережье,

    1969,

    давливания с валом на подводной

    сы, миоценовые известняки и

    курортных объектов

    г. Одесса

    1973 гг. и др.

    отмели

    глины с прослоями песков и лигнитов; напорные воды

    Поволжье,

    1884, 1915,

    Преимущественно оползни выдав­

    Лёссовидные суглинки, глины

    - 10

    Разрушение и перенос од­

    г. Саратов,

    1967,

    ливания с выпором в дне р. Волги

    иижнего мела с прослоями .пес­

    (1968 г.)

    ноэтажных зданий, осложне­

    Соколова гора

    1968 гг. и др.

    ков; напорные воды

    ние судоходства, эксплуатация железных дорог

    Южный берег

    1965

    Онодзии-потоки и сложные опол­

    Преимущественно выветре­

    0.6

    Перенос новой автодороги

    Крыма,

    1967

    зни с выдавливанием на отмели;

    лые породы таврической свиты

    2

    То же

    с. Морское, Зо­

    1969

    абразия, значительное обводнение

    с глыбами известняков

    2.5-3

    Разрушение зданий, автодоро­

    лотой пляж

    массива

    ги, пляжей и берегоукреплении

    Вост. Карпаты,

    1969

    Оползни скольжения и потоки иа

    Тсрригенные флишевые по­

    10-12

    Разрушение и перерыв дви­

    долина р. Чере­

    крутых среднегорных склонах с зо­

    роды, дислоцированные, с глу­

    жения иа авто- и железных

    мша, ручей

    06.11.1974

    ной выпора в основании

    бокой зоной выветривания, об­

    дорогах

    Быстрица

    водненные

    4.5

    То же и отдельных зданий

    ЧССР,

    Дек. I960

    Два оподзия-потока с нескольки­

    Выветрелые палеогеновые гли­

    20

    Разрушены дома, дороги

    г. Гандлово

    Янв. 1961

    ми зонами смещения и выпорами в языках

    ны и мергели, неогеновые песча­ники и туфы, сильное обводнение в 1960 г., выпало 251 мм осадков

    и т. д.

    I

    ( ФИО. Нос точ­ная Сербия, р. Высочкца Южная Сербия Канала, бассейн зал. Св. Лаврен­тия, долина р. Петм-Брас Перу. г. Юнгай, гора Уаскарен

    Перу, Анды, до­лина р. Монтаро Италия, долина р. Пьяве. во- дохр. Вайоит

    Узбекистан.

    долина р. Ангрен, левый берег р. Ахангараи

    Болгария, пра­вый берег р. Дунай, г. Оряхово

    Болгария, уголь­ные карьеры комбината «Ма­рина-Восток»

    Март 1963 I Опилишь ноток «Завой», создав-1 Вывстрслыс терригенные ме-1 ший озеро таморфичсскис породы

    1977

    04.05.1971

    31.05.1970

    25.04.1974

    09.10.1963

    1972

    1975

    1980

    1950—1990

    1960—1970

    Оползень «Иовац»

    Внезапные быстрые оползни- Послеледниковые водоиасы- потоки, переходящие в если при шенные глины; снижение нроч- выходс в реку ностн при выщелачивании

    Обвал скальных пород и льда с ё

    горного хребта (6654 м) при зем­летрясении (М = 7.7), образование каменной лавины, перешедшей а оползни и сели i

    Два быстролвнжушихся оползня-потока на горных склонах (2500- 3000 м) создали озеро объемом 0.7 км3; через 44 дня запруда была размыта за 2 дня Скольжение массива но известия-1 —

    ,кам с выдавливанием и надвиганием на противоположный берег и разоб­щением водохранилища

    Атчкнский и Загасанский ополз­ни на природном склоне, вызванные торными работами (подземная гази­фикация угля). Поверхность сколь­жения на глубине 80-130 м с накло­ном 6-8°

    Инсеквентнын оползневой массив на высоком (> 100 м) берегу, вызван эрозией берега и активизирован землетрясениями. Поверхность скольжения почти круглонклкн- лричсская, образование островов в реке в местах выхода языков Оползни на рабочих н нерабочих бортах угольных карьеров глубиной до 100 м

    Верхняя часть склона сложе- на палеозойской осадочно-эф- фузивной толщей, нижняя - мс- зокайнозойскимк известняками, углями, иссчано-глинистыми отложениями

    Мощная толща лёссовых по- род на плиоценовых глинах

    77

    6.9

    Обвал 50- 100, при даиженни возрос

    1600

    250

    600

    700

    20

    -500-

    1000

    Глинистая толща плиоцено- - 50-100 во го возраста с включением трех угольных пластов

    Затопление поселков, до­рог, значительные затраты на восстановление

    Разрушено 40 домов, пшиб- ло 43 человека

    Оромныс; разрушснс горо­да, ферм, гибель люден

    Разрушены поселения; гибель 450 человек

    Выдавленные озером воды перелились через плотину, обра­зовали наводок, разрушивший г. Ланжсрон; гибель 1800 человек Разрушение горных посел­ков, мостов, дорог, русла р. Ахангараи и других соору­жений

    Разрушение жилых и адми­нистративных зданий, желез­ной и шоссейной дорог, при­стани

    Разрушение карьеров и от­валов, горно-транспортного сооружения, пахотных земель; удорожание горных работ

    районах их интенсивность очень высока, а в других она низкая или совсем не проявляется.

    Актуальность изучения гравитационных явлений с точки зре­ния их распространения в самых разных районах планеты при активном ее освоении человеком не требует особых доказа­тельств. Об этом свидетельствует и большое количество пу­бликующихся во всем мире каждый год монографий и статей. В число ведущих исследователей многофакторных гравитацион­ных процессов на природных склонах'й искусственных откосах входят такие известные специалисты, как Ф. П. Саваренский,

    Н. Ф. Погребов, А. П. Павлов, И. В. Попов, И. С. Рогозин, Н. Н. Мас­лов, А. М. Дражников, А. П. Нифонтов, Е. П. Емельянова, Г. И. Тер- Степанян, Г. М. Шахунянц, Г. JI. Фисенко, В. В. Кюнтцель, В. Д. Лом­тадзе, И. О. Тихвинский, А. Л. Рагозин, Г. П. Постоев, А. Я. Будин и многие другие.

    Значение гравитационных явлений на склонах и откосах, в осо­бенности оползневых и обвальных, следует оценивать по целому ряду направлений. Во-первых, эти явления участвуют в формиро­вании и изменении рельефа местности, создавая специфические его формы, иногда очень живописные и привлекательные для со­здания зон отдыха. Их закономерности как рельефообразующего фактора изучаются геоморфологами. Во-вторых, гравитационные явления рассматриваются как распределители продуктов выветри­вания (склонового элювия) и как накопители склонового делювия, являющегося объектом исследования геологов и строителей. В- третьих, оползни и обвалы рассматриваются и оцениваются как опасные геологические явления, которые преследуют человека в его деятельности по освоению наземных, подземных и подвод­ных ресурсов планеты. Это направление практически определяет значение гравитационных явлений и особый интерес к их изуче­нию. В отечественной и зарубежной литературе приведено много данных о большом влиянии оползней (подразумевая под этим тер­мином все проявления гравитационных процессов) на поражен- ность земельных территорий и на устойчивость инженерных сооружений. По данным американских исследователей оползни приносят гораздо больший суммарный ущерб, чем извержения вулканов, наводнения, ураганы и, как ни странно, землетрясения (Шустер, Кризек, 1981). Этот кажущийся парадокс можно объяс­нить тремя причинами: а) большим распространением и большей частотой проявления оползней, чем остальных природных бедст­вий; б) значительным участием человека в развитии техногенных и активизации природных оползней, в то время как ураганы, извер­жения вулканов, наводнения и землетрясения, как правило, явля­ются чисто природными явлениями; в) вышеперечисленные природ­ные бедствия активизируют развитие оползней, и их последствия становятся более значительными.

    Из табл. 14.1 можно получить некоторое представление о пос­ледствиях оползневых явлений. К сожалению, их оценка не всег­

    268

    да проводится, особенно если при этом не было человеческих жертв. Однако во всех документах рабочих комиссий по установ­лению причин оползней отмечаются в качестве последствий: раз­рушения жилых кварталов, авто- и железнодорожных магистра­лей, гидротехнических (плотин, каналов, дамб) и берегоудержива­ющих сооружений, мостов, заводских территорий, земельных и лесных угодий; нарушение условий нормальной эксплуатации раз­ных сооружений и зданий из-за появившихся трещин, заторов, за­пруд и смещений; паника среди населения, пассажиров и обслу­живающего персонала в связи со случившимся и с отсутствием падежных прогнозов об опасности и риске на ближайшее будущее. Несмотря на длительные наблюдения за развитием гравитаци­онных процессов, эффект неожиданности всегда присутствует в какой-то мере (конечно, не в той, как при землетрясениях) и, как правило, нет предварительных оповещений, эвакуаций и заблагов­ременного прекращения рабочего процесса.

    Приведем некоторые данные о финансовых затратах на проти­вооползневые мероприятия. Только на поддержку противоополз­невых сооружений на федеральных автодорогах США в 1973 году было израсходовано 45—50 млн дол., а в одной только Калифор­нии ежегодные расходы на борьбу с оползневыми явлениями в на­стоящее время составляют 300 млн дол. Борьба с оползневыми и обвальными явлениями (их предупреждение и ликвидация послед­ствий) на железных дорогах стран СНГ ежегодно требует много­миллионных затрат. На многих автодорогах, особенно в горных районах, приходится содержать специальные дорожные службы по предупреждению оползневых явлений, поддержанию и ремонту противооползневых сооружений и для уборки оползневых масс с полотна дороги. Для некоторых районных дорожных служб эта статья расходов более чем на порядок превышает сумму на под­держание автомагистралей в равнинной местности в расчете на 1 км их протяженности. Проблемы угрожаемости, риска и без­опасности движения на оползневых участках дорог постоянно на­ходятся в центре внимания не только специалистов по эксплуата­ции авто- и железнодорожных магистралей, но и водителей, маши­нистов и пассажиров. Необходимо отметить, что в новых условиях собственности на землю, промышленное производство и транс­порт экономическая оценка последствий оползней и обвалов может существенно помочь решению актуальных задач по предуп­реждению гравитационных явлений.

    Гибель людей в результате оползневых и обвальных явлений происходит в особо опасных случаях быстрого развития процесса разрушения горных пород, подготовленного предыдущими стадия­ми их деформирования. Если исходить из природы деформиро­вания горных пород, то следует считать, что обвалы происходят гораздо быстрее, чем оползни, учитывая, что поверхность сколь­жения последних проходит по глинистым породам. Однако имею­щаяся на настоящий момент статистика не дает основания пред­

    269

    полагать полную безопасность оползней, формирующихся в гли­нистых толщах, так как на последней стадии оползневого процес­са может произойти быстрое разрушение или так называемая про­грессирующая ползучесть. Сложность прогнозирования хода раз­вития процесса заключается в том, что ползучесть в глинистых породах может закончиться либо прогрессирующей, либо затухаю­щей фазой (вспомним реологическую модель глинистой породы).

    Таким образом, огромное значениетравитационных явлений на природных склонах и искусственных откосах складывается из:

    а) их распространенности, которая увеличивается параллельно с ростом интенсивности человеческой деятельности; б) разнообра­зия ущербов, наносимых гравитационными явлениями условиям жизнедеятельности человеческого общества (разрушение продук­тов его труда, удорожание строительства и эксплуатации сооруже­ний, отсутствие уверенности в экологической безопасности и т. д.); в) угрожаемости и риска разрушения в местах потенциаль­ных оползневых и обвальных явлений; г) нарушения экологической безопасности жизнедеятельности; д) гибели людей, которая сопро­вождает особо опасные лавинные оползни и обвалы; е) недоста­точной изученности сложных и многофакторных природно-тех­ногенных систем, в которых возникают и развиваются гравитаци­онные явления, что не позволяет вести безопасное освоение ресурсов Земли.

    МОРФОЛОГИЯ И СТРОЕНИЕ ОПОЛЗНЕВЫХ склонов И откосов

    Большое разнообразие геоморфологических и геологических условий территорий, а также внешнее воздействие различных природных и техногенных факторов оказывают определяющее влияние на Морфологию и структуру оползневых явлений. Их особенности служат признаками масштабов, возраста, степени активности, угрожаемости, сложности изучения и прогнозирова­ния оползневых явлений, а также возможности управления ими с целью предупреждения опасных последствий для жизнедеятель­ности на освоенных и осваиваемых территориях, при строитель­стве новых сооружений, разработке месторождений полезных ис­копаемых и т.д.

    Для ознакомления с основными элементами оползней рас­смотрим схематические изображения сравнительно простого, но часто встречающегося оползневого участка (рис. 14.4). Правый, более крутой берег реки, русло которой проходит по водонепро­ницаемым глинам, находится под постоянным воздействием реч­ной эрозии. В результате подрезки природного склона измени­лось его напряженное состояние, а также свойства слагающих его пород, в особенности водоупорных глин, залегающих в его основании. Итогом явился медленный оползневой процесс, кото­рый закончился оползневым явлением. Обратим внимание на раз-

    270

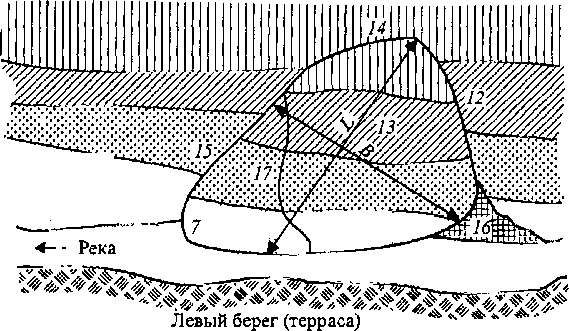

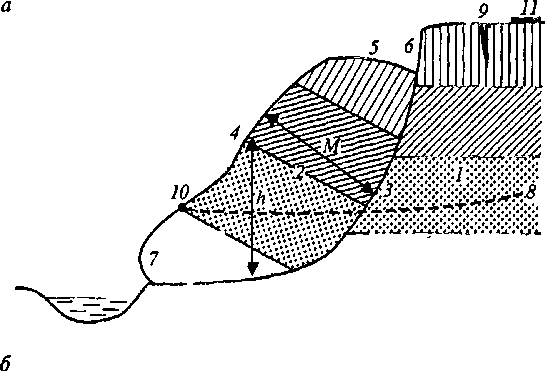

    Рис 14.4. Профиль (а) и план (б) оползневого склона небольшой реки в Центральной черноземной области России.

    Цифрами обозначены: 1 — водораздельное лёссовое плато; 2 — тело оползня; 3 — поверхность скольжения; 4 — склоновая поверхность; 5 — оползневая терраса; 6 — у«луп (отрыв); 7 — язык оползня; 8 — зеркало грунтовых вод; 9 — трещина отрыва нового оползневого цикла; 10 — источник (родник); И — автодорога; 12 — устой­чивый участок; 13 — оползневой цирк; 14 — трещина отрыва оползня; 15 — граница опо'пневого цирка, 16 — заболоченный участок, 17—трещина расчленения оползня.

    ницу в употреблении выражений; «возник и развивается опол­зень» (процесс), но «сформировался оползень» (явление). Основ­ными элементами рассматриваемого оползневого склона являют­ся (см. рис. 14.4, а):

    1. Геологический массив песчано-глинистых пород, в котором ранее сформировалась асимметричная речная долина с крутым правым берегом и пологим террасовидным левым. Территория яв­

    271

    ляется освоенной, и на ней расположены населенные пункты, до­роги, различные сооружения, сельскохозяйственные угодья, леса.

    1. Оползневой массив (тело оползня), представляющий собой часть берега, в разной степени нарушенный выветриванием и сме­щением вниз по склону к реке. Со временем в результате склоно­вой эрозии поверхность склона видоизменяется и покрывается де­лювиальными отложениями, а затем почвенно-растительным слоем. Очень важными признаками оползневых деформаций явля­ются трещины нарушения (расчленения) монолитности оползнево­го тела (см. рис. 14.4,6) и наклоненные стволы растущих на нем деревьев (так называемый «пьяный лес»).

  • Поверхность скольжения (или оползневая поверхность), по которой происходит движение оползневого тела по устойчивому склоновому массиву. Вспомним, что оползень отличается от дру­гих гравитационных склоновых процессов прежде всего тем, что смещение пород происходит по поверхности скольжения в масси­ве склона или откоса. Характер и пространственное расположение этой поверхности зависит в первую очередь от геологического строения и свойств пород, слагающих склоновый массив. Она может унаследовать некоторые черты структурных элементов гео­логического строения (слоистости, сланцеватости, трещиноватос­ти, тектонических зон и разломов и других слабых контактов и прослоев) и тогда, как правило, характеризуется сложным прост­ранственным положением и состоит из нескольких пересекаю­щихся плоскостей и поверхностей (рис. 14.5). В этом случае она называется унаследованной поверхностью скольжения. Однако поверхность скольжения может формироваться в результате изме­нения напряженного состояния пород в склоновом массиве, не имеющем ослабленных зон и контактов, и тогда ее называют наи­более вероятной или наиболее напряженной поверхностью сколь­жения. Как показали наблюдения В. Феллениуса еще в начале XX века, проведенные на 300 объектах по 2400 оползневым про­филям, поверхность скольжения имеет криволинейный характер и при расчетных схематизациях может быть принята круглоцилинд­рической. Большие циклические оползни могут происходить по нескольким поверхностям скольжения последовательно. При даль­нейшем рассмотрении оползней мы убедимся в том, что характер и пространственное положение поверхности скольжения является главным признаком для построения расчетных моделей, без кото­рого количественные оценки и прогнозы получаются неточными, ненадежными и часто ошибочными. Одну из первых классифика­ций оползней предложил Ф. П. Саваренский, построив ее на осно­ве положения поверхности скольжения по отношению к геологи­ческому разрезу склонового массива. В соответствии с этой клас­сификацией все разнообразие оползневых явлений укладывается в три группы: асеквентные, инсеквентные и консеквентные. Ополз­ни, относящиеся к первой группе, имеют круглоцилиндрическую поверхность скольжения и происходят в однородной или квазиод-


    272



    нородной среде. Вторая группа оползней возникает в слоистой среде по криволинейной поверхности скольжения, пересекающей слоистость под разными углами, а третья имеет унаследованные поверхности скольжения. Название этих групп происходит от ла­тинского глагола sequio (следовать, следить) и разных приставок (,а — не, in — через, соп — согласно). Добавим к этим трем ос­новным группам еще две дополнительные группы сложных ополз­ней с комбинированными поверхностями скольжения — асеквент- но-консеквентные и инсеквентно-консеквентные (рис. 14.5).

    В зависимости от геоморфологии склона и его геологического строения поверхности скольжения могут выходить на склоновую поверхность через нижнюю бровку склона (откоса) с захватом или

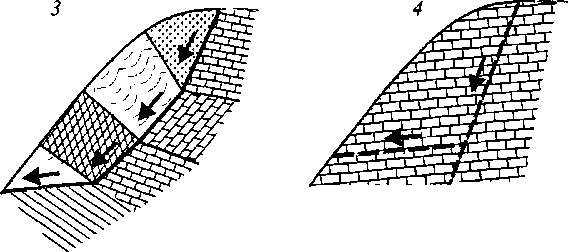

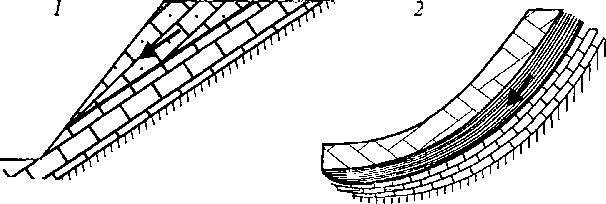

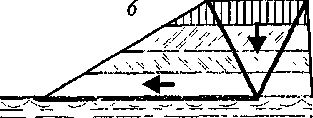

    Рис. 14.5. Поверхности скольжения, унаследовавшие ослабленные эле­менты геологического строения склона (откоса).

    1—4 — консеквентные оползни, 5 — асеквентно-консеквентный оползень; 6 — ин- секвентно-консеквентный оползень

    273

    /

    без захвата его основания или на некотором расстоянии от нижней бровки всегда с захватом основания. Определение местоположения и характера реальной поверхности скольжения является одной из очень важных и сложных задач в изучении оползневых явлений. Правильно решив эту задачу и тем самым определив тип оползня (произошедшего или прогнозируемого), можно по существу полу­чить надежную расчетную инженерно-геологическую модель.

    1. Склоновая (откосная) поверхность с разнообразной морфо­логией в зависимости от геологического строения и стадии ополз­невого процесса. На ней встречаются заболоченные участки, валы выпирания и эрозионные линейные формы, прослеживаются гра­ницы оползневого массива, особенно в зоне отрыва (см. рис. 14.4), где трещины почти вертикальны и характеризуются большим рас­крытием. Изменение ширины этих трещин во времени указывает на активное развитие оползневого процесса. Положение трещин отрыва в плане указывает на форму оползневого тела и на главное направление его движения. Дугообразные трещины отрыва харак­терны для циркусообразных оползней (рис. 14.4,

    б), а линейные, субпараллельные речному руслу, — для фронтальных оползней. Длина оползневого тела измеряется по направлению его движения от трещины отрыва до конца оползневого языка (вала выпирания) (линия L на рис. 14.4, б). Глубина захвата склона оползнем в раз­ных точках оползневого тела определяется по вертикали между точками, лежащими на склоновой поверхности и поверхности скольжения (линия h на рис. 14.4, а). Мощность оползня в разных точках измеряется по нормали к склоновой поверхности от нее до поверхности скольжения (линия М на рис. 14.4, а).

    По замеренным элементам оползневого тела в плане и по глу­бине прохождения поверхности скольжения можно рассчитать три индекса оползня (Емельянова, 1972):

    а) индекс узцшгениости

    б) индекс глубины захвата /гл = Amax/L;

    в) индекс уплощенности 1ап = h/Br

    1. Оползневые террасы — верхние площадки, ограничиваю­щие оползневые тела, горизонтальные или с наклоном в сторону поверхности скольжения (см. рис. 14.4, а), часто заболоченные, иногда занятые под строительство или сельскохозяйственные угодья. На крупных оползнях может быть несколько террас, со­ответствующих разным циклам оползневого процесса, в результа­те чего поверхность склона приобретает ступенчатый профиль (рис. 14.6). На практике часто оползневые террасы принимают за речные и наоборот. Главным их отличием является направление наклона — оползневые террасы наклонены в сторону склонового массива, а речные — в сторону реки.

    2. Уступ (трещина отрыва) — важный элемент оползневого склона, начальный участок поверхности скольжения, с которого обычно ведется ее поиск в склоновом массиве. Очень часто тре­щины отрыва являются первым визуальным признаком оползня


    274



    (IV)

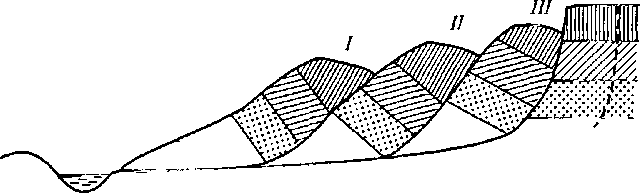

    Рис. 14.6. Ступенчатый оползневой склон с тремя сохранившимися ополз­невыми террасами (/, //, III) и трещиной отрыва (IV) следующего цикла.

    (очередного цикла) (см. рис. 14.4, а). Они почти вертикальны и могут иметь разную глубину и ширину. Как известно из механики, эти трещины образуются в результате отрыва и достигают глубины /г90, на которой происходит разрушение пород под их собственным весом в условиях одноосного сжатия, т. е. у/г90 = Rc, где у — удель­ный вес, Rc — сопротивление одноосному сжатию пород. Отсюда можно определить предельную глубину вертикальной трещины от­рыва, которая в зависимости от прочности слагающих пород будет разной. Если выразить прочность Rc показателями сопротивления сдвигу пород — сцеплением С и углом внутреннего трения (р — как Re tz tg (45° + (р/2), то тогда й90 = (2С/у) tg (45° + (р/2).

    Необходимо отметить, что проблема оползневых трещин давно привлекала внимание исследователей. Известны классификации этих трещин, предложенные И. В. Мушкетовым, А. П. Нифонто­вым, Г. И. Тер-Степаняном и др. Многие специалисты изучали во­прос о времени и месте формирования трещин, переходящих в поверхности, скольжения (Емельянова, 1972-, Иванов, 1996 и др.). Г. И. Тер-Степанян (1961) выделяет четыре группы трещин, образующихся на поверхности оползневого склона (см. рис. 14.4):

    1. верхние трещины растяжения-, 2) боковые трещины трения-, 3) центральные трещины сжатия-, 4) нижние трещины в основа­нии оползневого языка.

    Трещины в оползневом склоне независимо от их генезиса ока­зывают отрицательное влияние на его устойчивость. Они увеличи­вают доступ агентов выветривания в массив пород, а поступление воды способствует не только уменьшению прочности пород, но и формированию гидростатического и гидродинамического давле­ний. Все эти изменения снижают степень устойчивости склона, увеличивая тем самым интенсивность оползневого процесса.

    1. Оползневый язык (вал) образуется в нижней части оползне­вого тела (рис. 14.4, а), но в зависимости от геологического стро­ения основания склона или откоса он может проявиться у подно­жия склона, в русле реки или на дне выемки (карьера) или на

    275

    некотором расстоянии от нижней бровки откоса плотины. Часто в широких руслах язык оползня формирует остров в середине реки.

    Вал выпирания образуется в случаях прохождения поверхности скольжения через основание склона или откоса, т. е. оползень происходит с захватом основания. Поэтому вал (язык) оползня яв­ляется очень информативным его элементом, становясь иногда первым сигналом развития оползневого процесса до появления трещин отрыва.

    1. Подземные воды в оползневом массиве играют исключитель­но важную роль. Как известно, Ф. П. Саваренский в общей клас­сификации геологических явлений включил оползни в группу яв­лений, связанных с деятельностью подземных и поверхностных вод. Если учесть современный характер круговорота природных вод, то можно считать, что режим подземных вод в склоновом или откосном массиве отражает все изменения, происходящие в по­верхностных и атмосферных водах, при этом вмешательстве чело­века в любую из составляющих водного баланса незамедлительно сказывается на остальных его участниках. Подробно об этом речь пойдет далее, но здесь мы все же отметим, что влияние природных вод рассматривается и количественно учитывается в оценках и прогнозах оползневого процесса в двух аспектах. Первый — это изменение состояния и свойств горных пород, приводящее в итоге к падению их прочности и усилению деформируемости. Вто­рой — изменение напряженного состояния за счет гидростатичес­кого и гидродинамического давлений водного потока. В результа­те воздействия природных вод на склоновый или откосный массив горных пород в одном или двух из этих аспектов происходит нарушение равновесия пород, активизация оползневого процесса, изменение его механизма и динамики, увеличение наносимого ущерба окружающей среде и человеческому обществу. Выход под­земных вод на склон или откос увеличивает отрицательное воздей­ствие, создавая увлажненные зоны, заболачивание, затопление и заиление сооружений.

    УСЛОВИЯ И ФАКТОРЫ ОПОЛЗНЕВОГО ПРОЦЕССА

    Оползневой процесс подготавливается, возникает и развивается в геологической среде, элементы которой создают условия, в раз­ной степени благоприятствующие гравитационным процессам. Од­нако даже при наличии самых благоприятных условий, подгото­вивших склон к оползанию, оползень может и не произойти в от­сутствие причины, нарушившей его устойчивость (Коломенский, 1964). Перйым и самым важным условием возникновения оползне­вого процесса, без сомнения, является рельеф местности, а именно наличие природного склона или техногенного откоса, который яв­ляется главным объектом воздействия и изучения. Он характеризу­

    276

    ется определенными внешними параметрами (высотой, наклоном, профилем, наличием растительного покрова) и внутренним стро­ением (слагающими его горными породами, подземными водами, полезными ископаемыми). Строение объекта может быть природ­ным, техногенным или комбинированным, но в любом случае оно имеет самостоятельное значение, которое определяет внешние па­раметры объекта и последствия динамического и функционально­го взаимодействия с внешними средами или между внутренними элементами самого объекта. Таким образом, объект, в котором возникает оползневой процесс, характеризуется двумя категория­ми природных условий — геоморфологических и геологических, которые вместе составляют знакомую нам категорию инженерно­геологических условий со всеми ее компонентами, входящими в состав геологической среды, а именно орогидрографией мест­ности, геологическим строением (составом, состоянием и свойст­вами горных пород и условиями их залегания), природными вода­ми, неотектонической обстановкой.

    Оползневые явления могут происходить в любых условиях при нарушении равновесия сил, стремящихся разрушить массив гор­ных пород, и противостоящих им сил сопротивления, однако можно условно выделить более и менее благоприятные условия для возникновения разных типов гравитационных явлений. Так, например, более опасными являются высокие и крутые склоны, но предельно устойчивая высота h зависит от угла наклона а склоно­вой поверхности и от геологической обстановки. Существует большое количество работ, в которых приводятся графики зависи­мости a =f(h) для различных природных склонов и техногенных откосов (Емельянова, 1972; Иванов, 1987 и др.). При этом отме­тим, что для определения надежной количественной связи между этими двумя параметрами необходимо соблюдать три правила сбора и обработки статистических данных:

    1. сохранять аналогию геологических условий, т. е. собирать данные в пределах геологического района реки, морского побе­режья или карьерного поля, насыпи из однородного грунта на оди­наковом основании и т.д.;

  • замерять параметры а и h, соответствующие периоду спол­зания, т. е. времени нарушения предельного равновесия;

  • Соседние файлы в папке Engineering Geodynamics
