  • в процессе тепловых взрывов в верхней мантии и выделения громадного количества тепла, обусловленного пластическими пе­ремещениями подкорковых масс и выходом их на земную поверх­ность в виде вулканических извержений;


    61

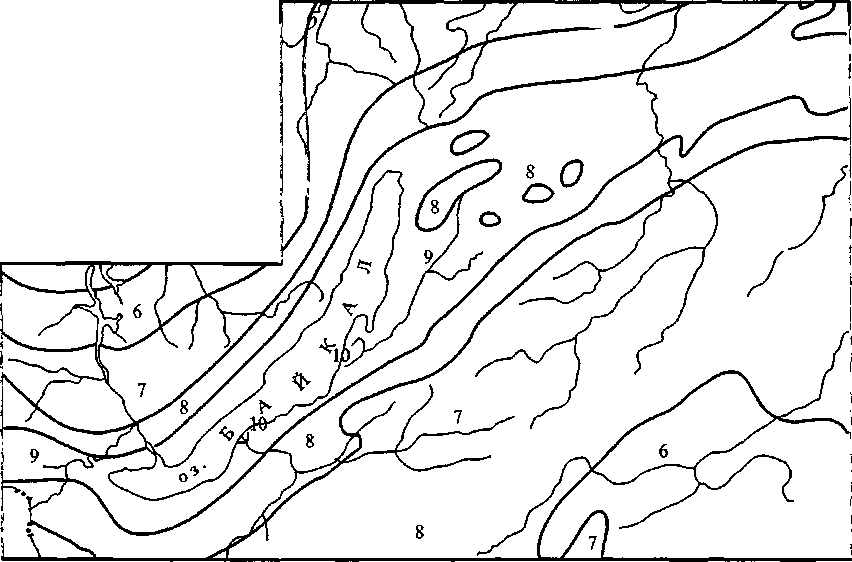

    Рис. 7.2. Сейсмическое районирование Байкальской рнфтовон зоны (по В. П. Солоненко). Цифры — интенсивность землетрясений, баллы.

    — обвалов громадных масс горных пород, происходящих на поверхности и в подземных пустотах.

    Кроме этих природных спусковых механизмов возникновения землетрясений могут иметь и чисто техногенные причины, также приводящие к сотрясению поверхности земли и обусловившие так называемую наведенную сейсмичность. К таким причинам, спо­собствующим искусственному возбуждению сейсмического сотря­сения, можно отнести крупные взрывы, в том числе и ядерные подземные и наземные и деформации в земной коре, вызванные созданием громадных водохранилищ.

    И в том и в другом случае упругие волны вызывают сотрясения разного масштаба в верхней части мантии или на отдельных участ­ках земной коры, обусловливая выделение определенных зон сей­смической активности.

    Природные землетрясения

    Природные сейсмические процессы подразделяются на зем­летрясения и моретрясения, по своей физической сути мало раз­личающиеся между собой, ибо они представляют особый вид дви­жения вещества, слагающего литосферу и подкорковые слои, и выражаются в упругих волновых колебаниях, вызывающих устой­чивые деформации земной коры: разломы, трещины, волновые из­гибы, сбросы и сдвиги и т. п., которые являются причиной разру­шения на земной поверхности, в том числе и искусственных со­оружений.

    Область или точку зарождения землетрясения, находящуюся на некоторой глубине от поверхности, называют очагом, гипоцент­ром или фокусом, а проекцию этой области или точки на поверх­ность земли эпицентральной областью или эпицентром. Существу­ет несколько классификаций очагов землетрясений. Большинство российских сейсмологов различают очаги поверхностные (с глуби­ной расположения до 10 км), коровые, т. е. находящиеся в пре­делах земной коры (10—50 км) и мантийные, располагающиеся в мантии (50—-300 км). Американские ученые (Аллисон и Палмер, 1984) придерживаются несколько других глубинных критериев, выделяя очаги нормальные (мелкофокусные) — до 60 км, проме­жуточные — от 60 до 300 км и глубокофокусные — от 300 до 720 км. Подобную классификацию предложил и В. Д. Ломтадзе (1977) с той лишь разницей, что, по его мнению, глубина нормаль­ных очагов должна быть увеличена до 70 км. Глубокофокусные землетрясения возникают в зонах субдукции, они ощущаются на значительных площадях и менее опасны, чем мелкофокусные зем­летрясения. Лишь 7 % всей выделяемой в очаге энергии достигает эпицентральной зоны, вся оставшаяся энергия, распространяясь во все стороны от очага, поглощается окружающим гипоцентр вещест­вом. Поэтому, чем глубже очаг, тем больше энергии поглощают

    63

    породы. Установлено, что при увеличении расстояния в два раза количество энергии убывает в 10—20 раз, а при возрастании глу­бины в 10 раз количество энергии уменьшается в тысячу раз. Это положение и объясняет тот факт, что наиболее разрушительными являются землетрясения с неглубоким положением гипоцентра. В качестве примера можно привести Читкальское землетрясение 1948 года с глубиной очага 30 км. Хотя в находившемся в 200 км от эпицентральной зоны Ташкенте оно и ощущалось силой в 7— 8 баллов, фактически разрушений не было зафиксировано. В то же время при такой же балльности Ташкентских землетрясений 1966 года, когда глубина гипоцентров составляла 3—12 км, многие дома разрушились, также были и человеческие жертвы (Ташкент­ское землетрясение..., 1971).

    Область проявления разрушительных землетрясений, в преде­лах которой проявляются сейсмодеформации, то есть землетрясе­ние угрожает сохранности сооружений, земной поверхности, жизни людей, называется плейстосейстовой областью. Наиболь­шая сила землетрясения характерна для эпицентра, при удалении от которого во все стороны сила толчков и сотрясения постепенно уменьшаются. Линии, соединяющие пункты с одинаковой силой проявления землетрясений, называются изосейстами. На рис. 7.3 приведены примеры схем изосейст двух землетрясений в Байкаль­ской рифтовой зоне, произошедших в 1981 и 1995 гг.

    При сильных землетрясениях после основного удара часто ощущаются повторные толчки (афтершоки), возникающие в ре­зультате перераспределения упругих напряжений в гипоцентраль- ной области литосферы. Как правило, такие толчки по своей силе значительно слабее первого, главного сотрясения. Обычно таких толчков насчитывается два-три десятка, однако при Ташкентском землетрясении 1966 года их было более 700. Очень часто именно афтершоки являются причиной возникновения сейсмогенных об­валов и оползней, ибо первый удар нарушает устойчивость горных массивов, доводя ее до критического состояния предельного рав­новесия, а повторные толчки приводят к смещению пород по склонам.

    При землетрясениях, эпицентр которых расположен на дне океанов или морей, возникает явление моретрясения, при которых в массе воды возникают эллиптические волны высотой в несколь­ко десятков метров, распространяющиеся с большой скоростью. Эти волны получили название цунами (от японского слова tsuna­mi — волна). Образование волн цунами вызывается быстрыми поднятиями или опусканиями морского дна по падению разрывов (сбросы или взбросы). При этом, как показали исследования япон­ских ученых, горизонтальные перемещения пород (сдвиги), как правило, не сопровождаются образованием таких волн. Так, при сильнейшем Сан-Францисском землетрясении 1906 года цунами не было, хотя горизонтальное смещение по разлому Сан-Андреас достигло 6 м. Резкий вертикальный подъем дна вблизи Аляски в

    64

    a

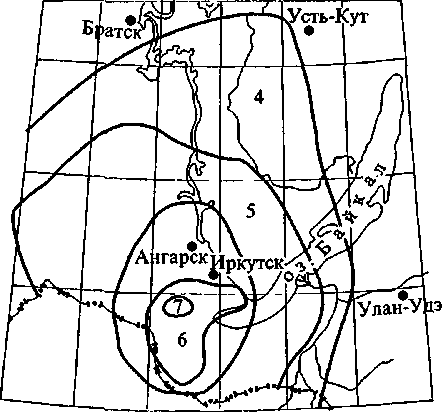

    Рис. 7.3. Схемы изосейст Байкальских землетрясений (по Г. И. Голенецкому).

    а — 22 мая 1981 года; 6 — 29 июня 1995 года. Цифры — интенсивность землетрясений, баллы.

    65

    1946 году (Аляскинское землетрясение) привел к катастрофичес­ким последствиям вследствие подхода цунами к Гавайским остро­вам, находящимся от эпицентра более чем в 3000 км (Болт и др., 1978). Неоднократно цунами обрушивается на Западное побережье Тихого океана. Начиная с XIV века Япония испытала не менее 10 катастрофических цунами. В России наиболее часто воздейст­вию цунами подвергаются острова Курильской гряды и восточное побережье Камчатки.

    В открытом океане длина волны цунами во много раз превос­ходит все другие морские волны. Расстояние между гребнями для волн цунами может превышать 100 км, однако их высота редко достигает 1 м. Практически в океане при больших глубинах такие волны незаметны. Скорость распространения цунами находится в прямой зависимости от глубины. Математически она определяется выражением

    а л)

    где g — ускорение силы тяжести; d — глубина воды.

    Исходя из формулы (7.1), в глубоководных впадинах, где глу­бина равняется нескольким километрам, скорость перемещения волн цунами достигает сотен километров в час.

    Когда цунами подходит к мелководью, на шельфе или у остро­вов, скорость резко падает, одновременно во много раз возрастает амплитуда волны, доходя до 30—40 м и более. Так, русский путе­шественник С. П. Крашенинников, посетивший в XVIII в. Камчат­ку во время прихода туда цунами, зафиксировал волну высотой 70 м (Маслов, Котов, 1971).

    Очень часто при подходе цунами к берегу уровень моря вдоль побережья несколько понижается, обнажая подводную часть пля­жа. Между отдельными сериями волн могут быть промежутки от нескольких минут до часа и более. Высота подъема воды и осу­шенные расстояния значительно меняются вдоль побережья и за­висят от глубины прибрежной зоны. При этом совсем не обязате­лен тот факт, что наиболее катастрофичные опустошения прино­сит первая волна. При цунами, обрушившемся на Гавайи в 1946 году, наибольший ущерб принесла восьмая по счету волна.

    Следует подчеркнуть, что, по данным американских ученых, энергия цунами составляет от 1 до 10% энергии вызывающих их землетрясений. Энергия самых крупных цунами достигает пример­но 1023 эрг (Болт и др., 1978).

    Причины землетрясений

    Основной причиной природных землетрясений являются сейс­мические колебания. Из очага землетрясений энергия передается в виде механических колебаний волн определенной частоты. Сейс­

    66

    мические волны делятся на два главных типа: глубинные и поверх­ностные.

    Глубинные волны распространяются внутри земли и состоят из двух видов упругих волн — продольных (Р) и поперечных (5).

    Продольные волны являются волнами сжатия, они передаются переменным увеличением или уменьшением объема, сжатием и разряжением напряжений вдоль направления распространения волны. Продольные волны подобны обычным звуковым волнам с той лишь разницей, что их частоты намного ниже тех, которое воспринимает человеческое ухо. Период их колебаний изменяется от 2—3 до 25 с и более. Эти волны проходят через все среды — газообразные, жидкие и твердые. Поперечные волны представляют собой колебания частиц, происходящих в направлении, перпенди­кулярном пути волны. Они сдвигают частицы твердого земного ве­щества, причем происходит изменение только формы, но не его объема. Поэтому эти волны не могут распространяться в жидкос­тях и газах.

    Поверхностные волны, или волны Релея, также делятся на два вида. В одном случае это вертикальная волна, когда колебания направлены вертикально, в другом — это горизонтальная волна, когда колебания направлены горизонтально. Периоды колебаний этих волн изменяются от нескольких секунд до нескольких минут. Эти волны распространяются вблизи свободной земной поверх­ности, а глубина их проникновения определяется их частотой.

    Скорости распространения всех этих волн различны. Самая быстрая волна — продольная, самая медленная — поверхностная. Скорость продольной волны больше скорости поперечной при­мерно в V3" раза. Как величина физическая, скорость распростра­нения сейсмических волн может быть рассчитана по следующим формулам:

    где Еа — модуль упругости динамический, кгс/см2; |Х — коэффи­циент поперечной деформации; у — плотность пород, г/см3.

    Так, в Прибайкалье скорость продольной волны в твердых по­родах метаморфогенных формаций составляет 4—6 км/с. С другой стороны, как считают американские ученые А. Аллисон и Д. Пал­мер (1984), средние скорости Г-волн и 5-волн возрастают с увели­чением расстояния от очага. Это является подтверждением факта, что поперечные и продольные волны распространяются не по ду­гообразному пути вдоль земной поверхности и не по его прямоли­нейным глубинным хордам, а по изогнутым лучам (рис. 7.4). Ско-

    (7.2)

    (7.3)

    67

    Тип породы

    Плотность,

    г/см3

    Скорости упругих волн, км/с

    продольных

    поперечных

    I. Скальные:

    Граниты глубинных зон

    2.9

    (5.6)

    (3.2)

    Граниты, базальты, габбро и дру­

    2.5—3.8

    2.0—7.0

    1.0—4.8

    гие скальные породы, невыветре-

    (3-5.5)

    (2.8)

    лые, естественной влажности

    Известняки плотные

    2.35—3.0

    2.4—7.0

    1.1—4

    (2.8—3.2)

    (1.4—1.6)

    Доломиты плотные

    2.4—3.05

    3.5—7.0

    1.7—4

    (4.0—6.5)

    (1.8-2)

    Песчаники плотные

    1.5—2,95

    1.4—4.5

    1.1—2

    (2.5—3.2)

    (1.4—1.6)

    Тип породы

    Плотность,

    г/см3

    Скорости упругих волн, км/с

    Сейсми­

    ческая

    продольных

    поперечных

    жесткость

    // Полускальные

    Граниты, базальты, габбро и дру­

    1 6—2 35

    1 0—3 3

    0 2—0 6

    1 6—7 75

    гие скальные породы выветрепые, трещиноватые, неводоносные

    (1 2—3 0)

    (0 5)

    (3 2—1 4)

    То же, водоносные

    1 65—2 50

    16—3 3 (2 2—3 2)

    2 6—8 25 (3 2—1 5)

    Глинистые сланцы

    2 6—2 7

    1 6—4 7 (2 4—4 0)

    0 6—2 8 (0 7-2)

    4 2—12 (1 6—7 5)

    Мергели естественной влажно­

    1 8—2 8

    1 1—6 0

    0 4—3 4

    2—16

    сти

    (2 6—3 5)

    (0 5—0 6)

    (0 7—9 5)

    Аргиллиты

    111 Крупнообломочные

    Валунно-галечниковые и гра- виино-щебенистые отложения с песчаным заполнителем

    1 5—2 95

    14-4 5 (2 5—3 2)

    1 1—2 (1 4—1 6)

    2 4—13 (16-6)

    при естественной влажности

    1 8—2 2

    0 8—1 0

    0 3—0 6

    1 4—2 2 (0 5—1 3)

    водоносные

    Валунно-галечниковые и гра- виино-шебеннстые отложения с глинистым заполнителем

    1 95—2 35

    2 2—3 3

    4 3—7 8 (0 6—1 4)

    при естественной влажности

    1 8—2 2

    0 8—1 3

    0 3—0 8

    14—2 9 (0 5—1 8)

    водоносные

    Песчано-глинистые отложения с гравием, галькон и валунами или со щебнем и обломками скальных

    пород

    2 0—2 35

    2 3—3 4

    4 6—8 0 (0 6—1 9)

    при естественной влажности

    1 8—2 3

    0 12—0 75

    0 36—0 5

    0 23—1 7 (0 1—1 1)

    водоносные Галечники промытые

    2 0—2 4

    2 2—3 3

    5 4—7 9 (0 1-1 1)

    при естественной влажности

    1 7—2 0

    0 5—1 1

    0 3—0 8

    0 85—2 2 (0 6—1 6)

    водоносные

    IV Песчаные Пески различной зернистости, чистые

    1 9—2 3

    1 8—3 3

    3 8—7 6 (0 6—1 8)

    при естественной влажности

    14—1 6

    0 2—1 0 (0 3—0 7)

    0 1—0 7 (0 2—0 5)

    0 3—1 6 (0 2—1 1)

    Плотность,

    г/см3

    Скорости упругих волн,

    Сейсми­

    Тип породы

    км/с

    ческая

    продольных

    поперечных

    жесткость

    водоносные

    1.85—2.15

    1.5—1.8

    2.8—3.7 (0.2—1.5)

    воздушно-сухие (сыпучие)

    1.3—1.4

    0.1—0.4 (0.1—0.3)

    0.04—0.3

    0.06—0.9 (0.1-0.5)

    Пески с примесью глинистого

    материала (до 5 %):

    при естественной влажности

    1.4—1.6

    0.3—0.8

    0.1—0.6

    0.4—1.3 (0.1-1)

    водоносные

    1.8—2.1

    1.5—1.75

    2.7—3.7 (0.2—1.2)

    V. Глинистые:

    Супеси:

    при естественной влажности

    1.45—1.9

    0.3—0.7 (0.4—0.6)

    0.1—0.35

    0.44—1.3 (0.1—0.7)

    водоносные

    1.8-2.0

    1.7—1.9 (1.8)

    2.8—3.8 (0.2—0.7)

    Суглинки:

    при естественной влажности

    1.65—2.65

    0.3—0.9 (0.5—0.8)

    0.08—0.45

    0.5—1.8 (0.1—0.9)

    водонасыщенные

    1.70—2.0

    1.6—1.9

    2.8—4.0 (0.1—0.9)

    Глины:

    при естественной влажности

    1.3—2.0

    0.85—1.4

    0.2—0.7

    1.4—2.8

    (1.1-1.3)

    (0.3—0.5)

    (0.3—1.4)

    водонасыщениые

    1.8—3.25

    1.75—2.2

    3.1—7.1 (0.4—2.3)

    Суглинки лёссовидные и лёссы:

    при естественной влажности

    1.16—1.75

    0.3—1.0

    0.1—0.7

    0.5—2.5

    (0.5—0.7)

    (0.2—0.4)

    (0.2—1.2)

    водонасышенные

    1.6—2.6

    0.15—0.5

    0.02—0.08

    0.2—1.3 (0.03—0.2)

    водоносные

    1.6—2.6

    1.5—1.8 (1.6—1.7)

    0.1—0.7

    2.4—4.7 (0.2—1.8)

    VI. Насыпные:

    иеводоиасышеиные

    1.30—1.50

    0.03—0.3

    0.01—0.2

    6.04—0.5

    (0.2—0.3)

    (0.1—0.2)

    (0.01—0.5)

    водонасышенные

    1.50—1.80

    1.5—1.7

    2.2—3.0 (0.01—0.5)

    VII. Почвы

    1.40—1.85

    0.94—0.5

    (0.08—0.3)

    0.01—0.2

    0.06—0.9

    (0.01—0.4)

    VIII. Вода при 4 °С

    (1.43)

    IX. Воздух при 0 °С

    (0.33)

    Примечание. Приведены минимальные, максимальные и средние (в скобках) зна­чения скорости распространения упругих волн в сейсмической жесткости.

    70

    Изучение скоростей распространения глубинных волн имеет большое значение не только для оценки сейсмичности какого-то определенного региона, но и для определения состояния вещества внутри земли. Так, исследуя сейсмическими методами отражение, преломление и изменение скоростей этих волн, установлено, что земную кору мощностью в среднем 25—30 км и мантию разделяет поверхность Мохоровичича. В самой земной коре выделено два слоя — базальтовый и гранитный и т. д.

    ИЗУЧЕНИЕ СЕЙСМИЧЕСКИХ ВОЛН ДЛЯ ОЦЕНКИ ЗЕМЛЕТРЯСЕНИЙ

    Основным и пока единственным стандартным прибором, ис­пользуемым для записи землетрясений, является сейсмограф — колебательная система, фиксирующая сейсмические движения. Принципиальная схема сейсмографа показана на рис. 7.5. Главной особенностью прибора является прочное крепление колеблющего­ся элемента к грунту. Во время сейсмического удара начинает ко­лебаться маятниковое устройство (колеблющийся элемент) с пере­дачей светового импульса на намотанную на вращающийся бара­бан светочувствительную бумагу, на которой в виде волнистой линии записывается сейсмограмма, фиксирующая прохождение последовательных серий волн различных типов (рис. 7.6). Кроме того, на сейсмограммах должны быть записаны передаваемые по радио сигналы времени, ибо очень важна точная до долей секунды регистрация времени землетрясения. Сейсмограф регистрирует важнейшие хврактеристики волн — амплитуду, длину, период и скорость распространения. На современных сейсмостанциях стоят системы таких сейсмографов, которые на светочувствитель­ной бумаге оставляют несколько линий. Обычно каждая такая сей­смическая установка состоит из трех сейсмографов — один верти-

    Рис. 7.5. Принципиальная схема работы сейсмографа.

    1 — колеблющийся Элемент-маятник; 2 — зеркальце; 3 — пружина; 4 — кронштейн; 5 — бетонная плита; 6 — грунт; 7 — записывающий барабан; 8 — источник света.

    71

    -40 ■

    -50 . l.

    40 53 58 63 68

    t, с

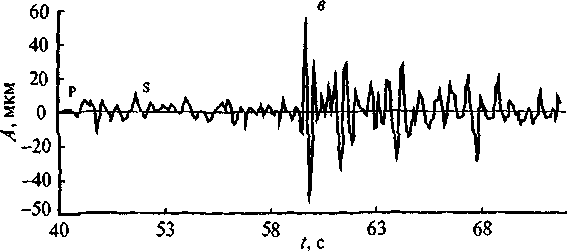

    Рис. 7.6. Сейсмограммы землетрясения в Иркутске 9 февраля 1997 года, записанные на сейсмостанции Иркутск (а), в потерне Иркутской ГЭС (б) и на плотине ГЭС (в) (из материалов В. В. Чечельницкого).

    кальный и два горизонтальных, ориентированных соответственно в меридиональном (С—Ю) и широтном (В—3) направлениях.

    Среди сейсмографов существует особая группа приборов — ак­селерометры, позволяющая измерять сильные движения. Они вступают в работу только при колебаниях, имеющих большую ам­плитуду. Как правило, эта величина задается заранее. Действуют такие приборы определенное время (60—70 с), если сильные коле-

    72

    бания не продолжаются дольше. Цель этих приборов — запись колебаний в области сильных землетрясений, поскольку обычные сейсмографы при первых сильных толчках, как правило, выходят

    из строя.

    В последнее время сейсмометрическая аппаратура существенно усовершенствуется. Появились новые автоматические сейсмостан­ции с использованием магнитной и цифровой записей на ленту. Раз­работаны компьютерные программы, позволяющие быстро и точно анализировать полученные данные. На рис. 7.7 приведен пример ак­селерограммы Зун-Муринского землетрясения (25.02.99), записан­ного цифровой сейсмостанцией и обработанной при помощи ЭВМ.

    160 - с_ю 80

    ^ -80 -160

    38 48 58 68 78

    t,c

    В-3

    160 Ъ 80 1 о

    ~ -80

    -160

    38

    58

    78

    Л с

    Рис. 7.7. Акселерограмма Зун-Муринского землетрясения в Прибайкалье 25 февраля 1999 года (из материалов В. В. Чечельницкого).

    73

    Оценка силы землетрясений

    Определяющим в интенсивности землетрясений является коли­чество энергии, выделяющейся в области гипоцентра, которую оценивают в эргах и джоулях. Сейсмичность территории характе­ризуется многими показателями, эмпирически связанными между собой. Г. С. Золотарев (1983) выделяет 11 таких показателей. Рас­смотрим главнейшие из них.

    Энергетический класс землетрясения представляет собой лога­рифмическую величину энергии K = \gE. Существует 18 классов землетрясений от самого слабого 0 = 0) до сильной катастрофы (К = 18). Примерами таких катастроф последних лет являются землетрясения в Армении (рис. 7.8) и на острове Сахалин (рис. 7.9 и 7.10), вызвавшие разрушения многих зданий и сооружений и многочисленные человеческие жертвы.

    В работах С. В. Медведева, В. И. Бунэ, Ю. В. Резниченко, Е. Ф. Са­варенского и других подробно рассмотрены вопросы определения

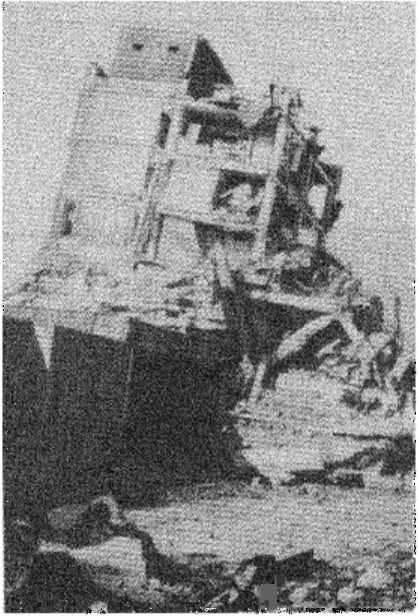

    Рис. 7.8. Характер разрушений зданий в г. Ленинакан при землетрясе­нии 9 баллов (фото В. А. Павленова).

    74

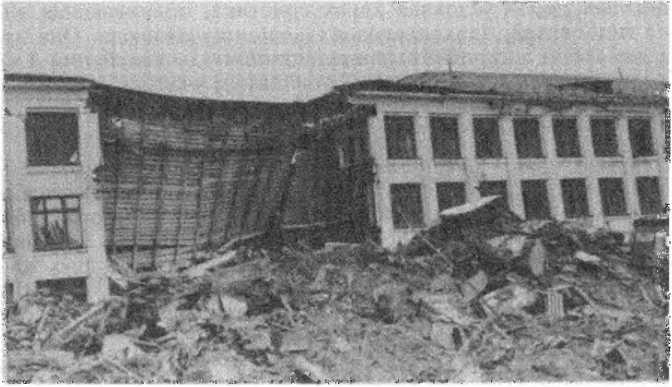

    реднем плане груды обломков полностью разрушенного 80-квартирного четырехэтажного панельного дома (фото Р М. Семенова)

    энергии землетрясений, под которой понимается суммарная кине­тическая и потенциальная энергия упругих волн, излучаемых оча­гом. Количество выделенной энергии определяется на основе ана­лиза сейсмограмм, записанных удаленными станциями: сначала вы­числяется энергия эпицентральной зоны, а на основании ее — энергия очаговой зоны.

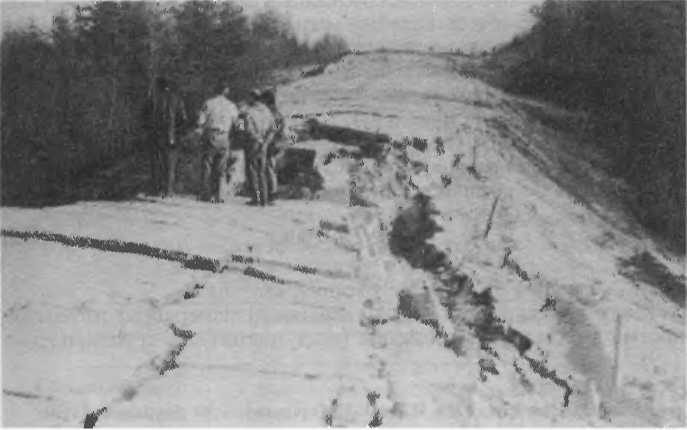

    Рис 7.10. Автодорога вблизи г. Нефтегорска, разрушенная землетрясе­нием 1995 года (фото Р. М. Семенова).

    75

    Магнитуда — условная характеристика, оценивающая энер­гию в гипоцентре, приходящуюся на единицу площади. Она пред­ставляет собой логарифм отношения амплитуды колебаний А кон­кретного участка к амплитуде А' эталонного участка:

    M = lg-£ = lgA-lgA'. (7.4)

    А

    Магнитуда в зависимости от силы землетрясений изменяется от О до 8.8. Магнитуда Гоби-Алтайского (1957 г.), Аляскинского (1964 г.) землетрясений составила 8.6, Ташкентского (1966 г.) — 5.3, Нефте­горского — 7. Установлено, что при отличии магнитуд двух земле­трясений на единицу, амплитуды их колебаний различаются в 10 раз. Связь магнитуды с энергетическим классом определяется следую­щей зависимостью:

    К = \Ш+\2. (7.5)

    В табл. 7.3 показано соотношение между энергетическим клас­сом землетрясения и его магнитудой. С целью оценки энергии, выделяющейся в очаге землетрясения, Ч. Рихтером в 1935 году была предложена стандартная шкала магнитуд, которая является экспоненциальной, охватывая широкий диапазон от 0 до 8.8. При этом энергия землетрясения с М - 4.0 больше энергии землетрясе­ния сМ = 3.0 примерно в 30раз и т.д.

    Как уже отмечалось выше, землетрясения, гипоцентры кото­рых находятся под дном морей и океанов, вызывают образование

    огромных разрушительных волн — цунами. Для их оценки япон­скими учеными предложена специальная шкала магнитуд цунами, которые определяются подобно магнитудам землетрясений. В то же время определена эмпирическая зависимость магнитуды цуна­ми от магнитуды вызывающего их землетрясения. Для землетрясе­ний с неглубоким расположением очага характеристика такой за­висимости приведена в табл.7.4.

    Установлено, что с увеличением глубины очага землетрясений вели­чина цунами убывает. При этом предел магнитуды землетрясения, вы­зывающей катастрофическое цунами, можно определить по формуле

    М = 7.7 + 0.008 h, (7.6)

    где h — глубина очага землетрясения, км.

    Сила землетрясений на поверхности измеряется интенсив­ностью в баллах. Соотношение между магнитудой и балльностью

    Таблица 7.3

    Соотношение между К и М (по Г. П. Горшкову, А. Ф. Якушевой, 1973)

    К 9 10 II 12 13 14 15 16

    М 3.1 3.7 4.4 5.5 5.6 6.2 7.0 5.7

    76

    Магнитуда

    землетрясения

    Магнитуда

    цунами

    Максимальная высота головной волны цунами, м

    6.0

    Незначительная

    6.5

    - 1

    0.5—0.75

    7.0

    0

    1.0—1.5

    7.5

    1

    2.0—3.0

    8.0

    2

    4.0—6.0

    8.5

    3

    8.0—12.0

    в зависимости от глубины очаговой зоны выражается следующей формулой:

    /0 = 1,5М - 3.5 lg Л + 3, (7.7)

    где h — глубина очага.

    Как видно из табл. 7.5, с увеличением магнитуды существенно увеличивается балльность.

    Для определения интенсивности землетрясения на поверхности Земли используют специальные шкалы сейсмической интенсив- ности. С. В. Медведев, разрабатывая в Институте физики Земли АН СССР методы оценки сотрясаемости земной поверхности для землетрясений различной силы, установил, что сила землетрясе- ния зависит от величины Х0, представляющей собой максимальное смещение специально оборудованного сферического маятника сейсмографа. Кроме того, в его шкале (табл. 7.6) учитывается и такая величина, как сейсмическое ускорение, представляющая собой смещение поверхности земли за единицу времени (мм/с). При си- нусоидальном гармоническом колебании максимальное ускорение

    4п2

    Т2

    ®та* Т2 ^ '

    (7.8)

    Таблица 7.5

    Зависимость интенсивности землетрясения в эпицентре от магнитуды и глубины очага (по Л. Д. Белому, В. В. Попову, 1975)

    Магнитуда М

    Балльность при глубине очага А, км

    5

    15

    45

    3.25—4.25

    5—6

    4—5

    2—3

    4.25—5.25

    7—8

    5—7

    4—5

    5.5—6.5

    9—10

    7—8

    5—7

    6.5—7.5

    10

    9—10

    7—8

    7.5—8.5

    11

    10

    9—10

    Балл

    Интенсивность

    землетрясения

    Х0, мм

    а, мм/с

    Сейсмическое ускорение в долях g

    1

    Незаметное

    2.5

    2

    Очень слабое

    2.6—5.0

    3

    Слабое

    5.1—10

    4

    Умеренное

    0.5

    11—25

    5

    Довольно сильное

    0.5—1.0

    20—50

    0.25

    6

    Сильное

    1.1—2.0

    51—100

    0.025—0.05

    7

    Очень сильное

    2.1—4.0

    101—250

    0.05—0.1

    8

    Разрушительное

    4.1—8.0

    251—500

    0.1—0.2

    9

    Опустошительное

    8.1—16.0

    501—1000

    0.2—0.4

    10

    Уничтожающее

    16.1—32.0

    1001—2500

    0.4

    11

    Катастрофа

    32

    2501—5000

    12

    Сильная катастрофа

    5000

    Также в этой шкале приведено и сейсмическое ускорение в долях g. С 1964 года в СССР, а теперь и в России пользуются 12-балльной шкалой MSK-64 (табл. 7.6), разработанной С. В. Медве­девым в содружестве с В. Карником и В. Шпонхойером. Основой этой шкалы послужила 12-балльная шкала Меркалли—Канкани, применяемая в довоенные годы в Западной Европе (Сейсмическая шкала..., 1975). Шкала MSK-64 была рекомендована международ­ными организациями бывшего СЭВ для использования во всех странах. Поскольку в принятой шкале для характеристики силы землетрясений используются такие признаки, как изменение релье­фа, остаточные явления в горных породах, нарушение поверхност­ных и подземных вод, степень повреждения в зданиях и сооруже­ниях, ощущения людей, С. В. Медведев (1962) предложил ряд таб­личных классификаций и характеристик, которые приведены в табл. 7.7—7.10.

    В практике строительства в сейсмических районах в соответст­вии со СНиПом II-7-81 наиболее ответственным является диапазон 7—9 баллов шкалы MSK-64.

    Период повторяемости характеризует, через сколько лет воз­можно повторение землетрясения того или иного класса. По по­вторяемости периоды делятся на разряды: 3—30, 30—300, 300— 3000. Кроме того, используется показатель числа землетрясений, зарегистрированных в год на площади 1000 км2.

    Еще одним важным показателем являются остаточные дефор­мации в породах, так называемые сейсмодислокйции, под которы­ми понимают проявившиеся на земной поверхности в результате землетрясений крупные смещения земной коры, движения сейсмо- генных морфоструктур, трещины и рвы в коренных породах, а

    78

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    Таблица 7.7

    Шкала сейсмической интенсивности MSK-64

    Землетрясение и его характеристика

    Неощутимое. Интенсивность колебаний лежит ниже предела чувствитель­ности людей: сотрясения почвы обнаруживаются н регистрируются только сейсмографами

    Едва ощутимое. Колебания ощущаются только отдельными людьми, нахо­дящимися в покое внутри помещений, особенно на верхних этажах

    Слабое. Ощущается немногими людьми, находящимися внутри помеще­ний: под открытым небом — только в благоприятных условиях. Колебания схожи с сотрясением, создаваемым проезжающим легким грузовиком. Вни­мательные наблюдатели замечают легкое раскачивание висячих предметов, несколько более сильное на верхних этажах Заметное. Ощущается внутри зданий многими людьми, под открытым небом — немногими. Кое-где спящие просыпаются, но никто ие пугается. Колебания схожи с сотрясениями, создаваемыми проезжающим тяжело на­груженным грузовиком. Дребезжание окон, дверей, посуды. Скрип полов и стеи. Начинается дрожание мебели. Висячие предметы слегка раскачивают­ся. Жидкость в открытых сосудах слегка колеблется. В стоящих иа месте автомашинах толчок заметен Пробуждение. Ощущается всеми людьми внутри помещения: под откры­тым небом — немногими. Многие спящие просыпаются. Немногие лица вы­бегают из помещений. Животные беспокоятся. Сотрясения зданий в целом. Висячие предметы сильно качаются. Картины сдвигаются с места. В редких случаях останавливаются маятниковые часы. Некоторые неустойчивые пред­меты опрокидываются или сдвигаются. Незапертые двери и окна распахива­ются и снова захлопываются. Из неполных открытых сосудов в небольших количествах выплескивается жидкость. Ощущаемые колебания схожи с ко­лебаниями, создаваемыми падением тяжелых предметов внутри здания ' Испуг. Ощущается большинством людей как внутри помещений, так и под открытым небом. Многие люди, находящиеся в зданиях, пугаются и выбегают иа улицу. Немногие лица теряют равновесие. Домашние животные выбегают из укрытий. В немногих случаях могут разбиться посуда и другие стеклянные изделия: падают книги. Возможно движение тяжелой мебели: может быть слышен звон малых колоколов иа колокольнях Повреждение зданий. Большинство людей испуганы и выбегают из поме­щений. Многие люди с трудом удерживаются на ногах. Колебания отмечают­ся лицами, ведущими автомашины. Звонят большие колокола

    Сильные повреждения зданий. Испуг и паника: испытывают беспокойства даже лица, ведущие автомашины. Кое-где обламываются ветви деревьев. Сдвигается и иногда опрокидывается тяжелая мебель. Часть висячих ламп повреждается

    Всеобщее повреждение зданий. Всеобщая паника: большие повреждения мебели. Животные мечутся и кричат Всеобщее разрушение зданий Катастрофа Изменение рельефа

    79

    Таблица 7.8

    Классификации повреждений зданий и сооружений в результате землетрясений (по С. В. Медведеву, 1962)

    Тип зданий

    1. Здания нз рва­ного камня, сельские постройки, дома из кирпича-сырца, гли­нобитные дома

    Б. Обычные кир­пичные дома, здания крупноблочного и па­нельного типа из ес­тественного камня

    1. Каркасные же­лезобетонные здания, деревянные дома хо­рошей постройки


    Степень повреждения зданий и сооружений


    1. Легкие повреждения — тонкие тре­щины в штукатурке и откалывание не­больших кусков штукатурки

  • Умеренные повреждения — не­большие трещины в стенах, откалывание довольно больших кусков штукатурки, падение кровельных черепиц, трещины в дымовых трубах, падение частей дымо­вых труб

  • Тяжелые повреждения — большие и глубокие трещины в стенах, падение дымовых труб

  • Разрушения — сквозные трещины и проломы в стенах, обрушение частей зданий, разрушение связей между отдель­ными частями зданий, обрушение внутрен­них стен и стен заполнения каркаса

  • Обвалы — полное разрушение зданий


    Количество зданий, получивших повреждения, %

    ]. Отдельные (около 5)

    1. Многие (около 50)

  • Большинство (около 75)


    также различные сейсмогравитационные явления. В. П. Солоненко (Сейсмическая шкала..., 1975) в соответствии со степенью связи с сейсмическим процессом все остаточные деформации земной коры подразделяет на сейсмотектонические, гравитационно-сейс­мотектонические и сейсмогравитационные. Сейсмотектоничес­кие деформации связаны с крупными тектоническими дифферен­цированными подвижками отдельных участков земли, проявляю­щимися на громадных пространствах. Так, при Аляскинском землетрясении 1964 года значительные изменения рельефа наблю­дались на площади в 300 тыс. км2, при Гоби-Алтайском землетря­сении был приподнят на высоту Юм и сдвинулся к востоку на величину 8.85 м крупный горный хребет и т. д. Гравитационно­сейсмотектонические деформации проявляются в виде сбросо-об- валов, гравитационно-сейсмотектонических клиньев и выкоЛов склонов хребтов. Сейсмогравитационные деформации — сколы вершин гор. Установленный В. С. Хромовских поперечник сколо­тых гор в южном Прибайкалье имеет площадь 0.3 х 1.2 км.

    Сейсмодислокации могут служить критерием определения ин­тенсивности и магнитуды землетрясений. Особенно это важно для районов, где отсутствует сеть сейсмических станций или она очень редка. Более того, оценка сейсмичности территории по остаточ­ным деформациям в породах является единственным показателем класса землетрясений, произошедших во времена досейсмометри-


    80



    Таблица 7.9

    Характеристика повреждений зданий и сооружений при землетрясениях по шкале MSK-64

    Балл

    1

    2

    3

    4

    5

    6

    10

    12

    Характеристика повреждений зданий и сооружений

    Повреждений нет

    Возможны повреждения 1 -й степени в отдельных зданиях типа А Повреждения 1-й степени в отдельных зданиях типа Б и во многих зданиях типа А. В отдельных зданиях типа А повреждения 2-й степени

    Во многих зданиях типа В повреждения 1-й степени, во многих зданиях типа Б повреждения 2-й степени. Во многих зданиях типа А повреждения 3-й степени, в отдельных зданиях этого типа повреждения 4-й степени. В неко- торых случаях оползни проезжих частей дорог на крутых склонах и трещины на дорогах. Нарушения стыков трубопроводов, трещины в каменных оградах Во многих зданиях типа В повреждения 2-й степени, в отдельных зданиях этой группы повреждения 3-й степени. Во многих зданиях типа Б поврежде- ния 3-й степени, в отдельных — 4-й степени. Во многих зданиях типа А повреждения 4-й степени, в отдельных — 5-й. Отдельные случаи разрыва стыков трубопроводов. Памятники и статуи сдвигаются. Надгробные камни опрокидываются. Каменные ограды разрушаются

    Во многих зданиях типа В повреждения 3-й степени и в отдельных — 4-й степени. Во многих зданиях типа Б повреждения 4-й степени и в отдельных —

    1. й. Во многих зданиях типа А повреждения 5-й степени Памятники и колонны опрокидываются. Значительные повреждения искусственных водое- мов, разрывы части подземных трубопроводов. В отдельных случаях искривле- ние железнодорожных рельсов и повреждение проезжих частей дорог

    Во многих зданиях типа В повреждения 4-й степени, а в отдельных — 5-й степени. Во многих зданиях типа Б повреждения 5-й степени, в большинстве зданий типа А повреждения 5-й степени. Опасные повреждения плотин и дамб, серьезные повреждения мостов. Легкие искривления железнодорожных рельсов. Разрывы или искривления подземных трубопроводов. Дорожные по- крытия и асфальт образуют волнообразную поверхность

    Серьезные повреждения даже зданий хорошей постройки, мостов, плотин и железнодорожных путей, шоссейные дороги приходят в негодность, разру- шение подземных Трубопроводов

    Сильные повреждения или разрушения практически всех наземных и под- земных сооружений

    чсских измерений, что в свою очередь может служить характерис­тикой, используемой при прогнозе возможной максимальной балльности конкретного региона.

    В. П. Солоненко в 1975 году предложил для дополнения разра­батываемой в то время новой шкалы проект уточнения интенсив­ности землетрясений с магнитудой более 5.0 по сейсмодислокаци­ям (табл. 7.11). К большому сожалению, работа над новой шкалой не закончена до настоящего времени.

    81

    Балл

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    Таблица 7Л0

    герметика остаточных деформаций горных пород и изменения режима поверхностных и подземных вод по шкале MSK-64

    Остаточные деформации горных пород и изменения режима поверхностных и подземных вод

    Подобных явлений не наблюдается

    В некоторых случаях меняется дебит источников

    В немногих случаях на поверхности Земли возможны трещины шириной до 1 см; в горных районах отдельные случаи оползней. Наблюдаются измене­ния дебита источников и уровня воды в колодцах

    На поверхности воды образуются волны, вода становится мутной вследст­вие поднятия ила. Изменяется уровень воды в колодцах и дебит источников. В немногих случаях возникают новые или пропадают существующие источ­ники воды. Отдельные случаи оползней на берегах рек

    Небольшие оползни на крутых откосах выемок и насыпей дорог, трещины в горных породах достигают ширины нескольких сантиметров. Возникают новые водоемы. Иногда пересохшие колодцы наполняются водой или сущест­вующие колодцы иссякают. Во многих случаях изменяется дебит источников и уровень воды в колодцах

    Наводнения на равнинах, часто заметны наносы песка и ила. Трещины в горных породах достигают ширины 10 см, а по склонам и берегам рек — свыше 10 см; кроме того, большое количество тонких трещин. Скалы обва­ливаются; часты оползни и осыпи. На поверхности воды большие волиы

    Трещины в горных породах шириной несколько дециметров и в некоторых случаях до 1 м. Параллельно руслам водных потоков появляются широкие разрывы. Осыпание рыхлых пород с крутых склонов. Возможны большие оползнй на берегах рек и крутых морских побережьях. В прибрежных районах перемешаются песчаные и илистые массы; выплескивается вода из каналов, озер, рек и т. д. Возникают новые озера

    Значительные деформации почвы в виде широких трещин, разрывов и пе­ремещений в вертикальном н горизонтальном направлениях; многочислен­ные горные обвалы. Определение интенсивности сотрясения (балльности) требует специального исследования

    Радикальные изменения земной поверхности. Наблюдаются значительные трещины в горных породах с обширными вертикальными и горизонтальными перемещениями. Горные обвалы и обвалы берегов рек на больших площадях. Возникают озера, образуются водопады, изменяются русла рек. Определение интенсивности сотрясения (балльности) требует специального исследования

    Таблица 7.11

    Шкала интенсивности сильных землетрясений по сейсмодислокациям (по В. П. Солоиеико (Сейсмическая шкала..., 1975))

    Балль­

    ность

    10

    11

    12

    Магнитуда

    5.5—6.5

    6.5—7.0

    7.0—7.75

    7.75—8.25

    Более 8.5

    Характеристика остаточных деформаций

    В зонах активных разломов тектонические трещины до 20 см иа протяжении нескольких километров. Под разломами в водоносных грунтах проявления грязевых извержений и провальных воронок. В горных районах обвалы и оползни. На пологих склонах возможны осовы и оползни в лёссовых грунтах. На низменных участках возможно прохождение види­мых земляных волн. Изменение уровня подземных вод и режи­ма источников

    В зонах активных разломов разрывные нарушения шириной до 1.5 м с амплитудой вертикального смещения до 1.2 м. За пределами активной зоны — трешииы в грунтах, разрывы и крошение мерзлого грунта и льда. Массовые грязевые изверже­ния и просадки водоносных мелкоземистых грунтов. Земляные лавииы и потоки. На низменных участках земляные волны с амплитудой до первых дециметров

    В зонах активных разломов трещины длиной от нескольких (сбросы, взбросы) до 100 см (сдвиги). Ширина трещин в рых­лых грунтах до 20 м. Возможно движение блоков земной коры площадью 250—300 км2, вертикальные смещения до 8 м. За пределами активной зоны растрескивание покровных отложе­ний. Осушение озер и возиикиовение новых. Массовые обвалы, оползни, каменные и земляные лавины и потоки иа площади до 40 тыс. км2. В отдельных случаях грабенообраз­ные просадки и сколы вершин гор. Взламывание и торошение льда и мерзлых грунтов. Земляные волны с амплитудой до нескольких дециметров. Резкие изменения гидрогеологических условий, грязевые извержения

    Региональные движения земной коры с амплитудой до нескольких метров могут происходить иа площади до 120 тыс. км2. Перемещение активных блоков земной коры площадью 20—30x60—90 км. Тектонические разрывы наблюдаются иа площади до нескольких тысяч км2. Длина зои разрывов до 350 км, при ширине трещии до 20 м. Земляные волны с амплитудой 4—5 м. Смещение частей гор, обвалы, оползни, земляные лавины на площади до 150 тыс. км2, на расстоянии до 230 км от эпицентра. Земляные и камеииые потоки длиной до 15 км. Иногда опускание отдельных блоков горных пород на десятки метров. Фонтанирование грунтов, резкие изменения гидрографии

    Региональные сейсмотектонические движения земной коры до нескольких метров (иногда до 15 м) на площади 300 тыс. км2. В отдельных случаях срывы вершин гор, опускание гор­ных блоков и изменение глубин морей до нескольких сотен метров на площадях десятков км2. Длина зои тектонических трещин до 420 км с амплитудами смещения 10—12 м. Земля­ные волиы с амплитудой до 7—8 м

    83

    ПРОГНОЗ ЗЕМЛЕТРЯСЕНИЙ

    Предсказание землетрясений относится в настоящее время к числу важнейших проблем. Исследования по прогнозу землетрясе­ний проводятся в России, США, Японии и Китае. Объектами изу­чения природных условий в этом направлении являются статисти­ка землетрясений, временное изменение скорости сейсмических волн, первые вступления сейсмических колебаний, электропровод­ность и местные изменения магнитного поля Земли, геодезические данные, аномалии наклона земной поверхности, флуктуации уров­ня воды в скважинах, поведение радона в подземных водах и др. Для получения сведений, позволяющих прогнозировать землетря­сения, используются деформографы, наклономеры, различные ла­зерные дальномеры, система наблюдений по программам GPS, магнитометры и прочее оборудование и методы.

    Прогноз землетрясений в общем виде включает в себя три вида: пространственный — определение места землетрясения; количес­твенный — расчет максимальной силы сотрясений земной поверх­ности и временной — установления времени катастрофического землетрясения.

    Первые два вида в настоящее время оцениваются довольно точ­но. Существующие карты сейсмического районирования с оконту- риванием конкретных участков с возможным проявлением земле­трясений определенной балльности и есть ответ на эти вопросы (рис. 7.1). Карты сейсмического районирования показывают исход­ный балл, присущий данной территории, учитывающий обобщен­ные геологические условия. В целом составление карт сейсмическо­го районирования производится на основании совместного анализа сейсмологических и инженерно-геологических данных. При этом используются сведения о распределении очагов землетрясений в пространстве и времени, о повторяемости сотрясений, а также дан­ные о разрушительных последствиях, происходящих ранее в пре­делах этих зон землетрясений, наибольшей силы с их оценкой по сейсмической шкале балльности. Последовательность этих работ следующая — сначала оценивается сейсмичность очаговой зоны, затем дается прогноз сотрясаемости земной поверхности.

    Изучив последствия катастрофического Гоби-Алтайского земле­трясения (1957 г.) В. П. Солоненко, Н. А. Флоренсов и А. А. Тресков (Гоби-Алтайское землетрясение, 1963) предложили специальный палеосейсмогеологический метод для оценки исходного балла районов, в которых сейсмометрическая сеть очень редка или вооб­ще отсутствует. Суть метода заключается в том, что по прямым сейсмогеологическим признакам морфологии, характеру, разме­рам, количеству остаточных деформаций (палеосейсмодислока­ций) определяется возможная сила произошедших на данной тер­ритории землетрясений.

    Вместе с тем необходимо подчеркнуть, что приводимый на картах сейсмического районирования исходный балл не устраива­

    84

    ет проектировщиков и строителей, возводящих в сейсмических районах различные сооружения. В связи с этим на отдельных ос­военных и осваиваемых участках (города, крупные поселки, про­мышленные объекты и т. д.) проводится сейсмическое микрорай­онирование, конкретной задачей которого является установление расчетного балла, т. е. выделение в пределах данного сейсмичес­кого региона участков с существенно различными грунтовыми, морфометрическими и гидрогеологическими условиями. На прак­тике достаточна оценка, при которой выделяются участки, отлича­ющиеся по степени сейсмического эффекта при сильных земле­трясениях на один балл по отношению к сейсмическому эффекту, ожидаемому в данном пункте в средних грунтовых условиях, т. е. при исходном балле. Основой сейсмического микрорайонирова­ния являются, с одной стороны, сведения о сейсмическом районе и типах грунтовых условий, выделенных на основании проведен­ных инженерно-геологических исследований. С другой стороны, сейсмические свойства грунтов, определенные по результатам инструментальных сейсмометрических измерений и соответствую­щих расчетов, например, сравнение амплитуд смещений и колеба­ний грунтов на площадках с различными типами инженерно-гео­логических элементов или сравнение грунтов различных участков по их акустическим жесткостям с учетом резонансных свойств вы­деленного инженерно-геологического элемента, наличие пород с различными типами частотных характеристик и т. д.

    На рис. 7.11 в качестве примера приведен фрагмент карты сей­смического микрорайонирования г. Иркутска, выполненной в мас­штабе 1 : 10 000. Как видно из этой карты, на территории, харак­теризующейся исходным баллом 8, выделены 7- и 9-балльные участки. При этом сейсмическая интенсивность в баллах указыва­ется цифрой, справа от которой размещаются следующие характе­ристики. Дробный показатель: в числителе — номер фунтового комплекса (для данного фрагмента: 1 — песчаники, алевролиты, полускальные, местами выветрелые, уровень подземных вод нахо­дится на глубине более 10 м; 2 — песчаники и алевролиты сильно выветрелые, урбвень подземных вод на глубине менее 5 м; 4 — суглинки мощностью до 12 м, уровень подземных вод более 10 м). В знаменателе: римскими цифрами — номер сейсмической зоны: I — исходная сейсмичность 8 баллов. Вверху (степенной показа­тель) — индекс частотной характеристики (табл.7.12), внизу — индекс повторяемости землетрясений (по СНиП).

    Таким образом, карты сейсмического районирования являются своего рода прогнозными картами, указывающими место и воз­можную силу сотрясения этого участка земной поверхности.

    Проблема прогноза времени землетрясения — самая сложная проблема. В то же время большинство людей ассоциируют про­гноз землетрясений именно с этим показателем, и не просто про­гноз любого землетрясения, а именно сильного, разрушительного, имеющего энергетический класс выше 10. Предсказание же сла-

    85

    ■'

    Щ-Ь UZ\4 izk & Е37 тs


    Рис. 7.11. Фрагмент карты сейсмического микрорайонирования терри­тории перспективной застройки г. Иркутска (из материалов С. А. Щер­бининой, Е. С. Курьян, 3. В. Прибытковой),

    Сейсмическая активность: 1 — 7 баллов; 2 — 8 баллов; 3 — 9 баллов, 4 — участки, где при повышении уровня подземных вод (в том числе техногенных) грунты II кате­гории перейдут в III, 5 — границы участков различной интенсивности; 6 — границы распространения различных грунтовых комплексов (см. текст); 7 — границы участков с различными характеристиками; 8 — приращение сейсмической балльности.


    бых толчков, не влияющих на устойчивость сооружений, вряд ли имеет смысл. Необходимо отметить, что достоверный временной прогноз невозможен. С целью решения этой проблемы в настоя­щее время пытаются использовать различные косвенные показате­ли, или так называемые предвестники, среди которых, как считает Е. В. Пиннекер, наиболее представительными являются гидрогео­логические (Основы гидрогеологии..., 1982).

    В работах В. Г. Ясько, И. Г. Кисина, Д. Г. Осина и других среди гидрогеологических предвестников землетрясений выделяются три группы: гидрогеологические, гидрогеохимические и гидрогеотер­мические (Основы гидрогеологии..., 1982). Рассмотрим эти пред­посылки более подробно.

    Таблица 7.12

    Распределение частотных характеристик по типам и их параметры


    Тип частотной характеристики

    1

    2

    3

    4


    Периоды максимумов частотных характеристик, с


    0.15—0 25 0.2—0.25 0.15—0.25 0 3—0.4


    Амплитуды максимумов частотных характеристик, у е.


    1. 5

    2. 6

    1. 7

    2. 8


    86



    Гидрогеодинамические предвестники землетрясений обусловле­ны упругими деформациями, приводящим^ к образованию и разви­тию трещин и изменению емкости пор. Сжатие и растяжение пород способствует возрастанию или ослаблению пластового давления, что сказывается на режиме подземных вод. В течение длительного периода перед землетрясением по мере развития упругих деформа­ций происходят постоянные изменения уровня напора или расхода подземных вод. Перед землетрясением происходят более резкие из­менения этих показателей. Однако данные по этим изменениям, как будет показано на примерах ниже, пока еще отдельные разрознен­ные факты, не позволяющие точно предсказать время основного сильного удара стихии. Так, при Ташкентских землетрясениях 1966— 1969 гг. не все толчки сопровождались уменьшением давления под­земных вод. При землетрясении в Газли(1976 г.) за 12 часов до основного толчка резко понизился уровень воды в скважине глуби­ной 118 м, расположенной в 200 км от эпицентра. Скважина факти­чески была полностью осушена, а вода вновь появилась в ней только через 24 часа. В Байкальской рифтовой зоне на одном из наблюда­емых термальных источников за несколько дней до толчка силой в 6 баллов происходило резкое изменение дебита (рис. 7.12). Подоб­ное явление наблюдалось в мае 1974 года при землетрясении в Япо­нии с магнитудой 6.9 на источнике, находящемся в 10 км от эпицен­тра. Сильнейшее землетрясение в Таншане (Китай) в 1976 году с магнитудой 7.6 сопровождалось многолетними изменениями уров­ней подземных вод, регистрируемыми системой наблюдательных скважин на протяжении 3—4 лет, в Иеллоустоиском парке за 2— 4 года до сильного землетрясения учащаются извержения гейзеров. Из приведенных примеров видно, что критерий времени изменения режима подземных вод очень неоднозначен, растягиваясь от не­скольких часов до нескольких лет.

    Гидрогеохимические предвестники землетрясений обусловлены изменением растворяющей способности вод в зависимости от дав­ления и наличием различных флюидов, выделяемых из земных недр. Повышение давления в скелете породы сопровождается рас-

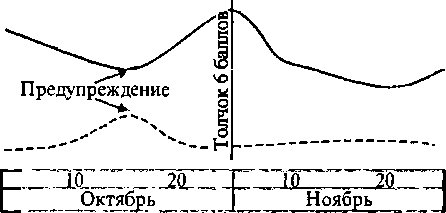

    Рис. 7.12. Изменение концентрации гелия в воде {сплошная линия) и дебита Окусиканского источника (штриховая линия) перед Уоянским землетрясением в Северном Прибайкалье (2.11.1976).

    87

    творением минерального вещества и возрастанием общей минера­лизации. В связи с возрастающей миграцией подземных вод, про­исходящей при увеличении действия напорных градиентов, изме­няется химический состав подземных вод верхних горизонтов. Они обогащаются микрокомпонентами, характерными для глубин­ных вод. Весьма показательно в этот период и поведение газов — радона, гелия, углекислоты, мигрирующих снизу вместе с глубин­ными водами. Так, в районе г. Тащкента перед землетрясением 1966 года отмечено нарастание концентрации радона. В термаль­ных водах в это время происходит повышение концентраций гелия (см. рис. 7.7). Максимум таких концентраций обычно наблюдается за несколько дней до сейсмического события.

    Гидрогеохимические предвестники землетрясений основывают­ся на факторе увеличения температуры подземных вод перед зем­летрясением, вызванным изменением направления переноса тепла от более нагретых (термальных) к холодным водам; температура, как правило, изменяется от 0.2 до 2.0 °С при времени, предшест­вующем землетрясению, от 2—3 до 15—20 дней.

    Предсказание времени землетрясений по гидрогеологическим предвестникам весьма перспективное, но далеко не единственное направление решения этой задачи.

    К другим предвестникам времени землетрясений можно отнес­ти факты изменения рельефа — высот древних поверхностей, мед­ленные вертикальные движения отдельных участков Земли, пере­кос поверхностей речных и морских террас и т. п. Так, было об­наружено, что незадолго до землетрясения в Ниагате (1964 г.) произошло увеличение высоты древней поверхности. Участок зем­ной поверхности, расположенный вдоль разрыва Сан-Андреас (Калифорния), — поднятие Палмдейл начиная с 1959 года поднял­ся на 5.5 см, а перед Калифорнийским землетрясением 1971 года опустился на 2.5 м. Такие примеры можно продолжить, однако все это разноречивые данные.

    Делаются попытки предсказания времени сейсмических толч­ков по изучению перераспределенний напряжений в земной коре, проводятся инструментальные наблюдения за смещениями по тре­щинам и перемещением отдельных блоков земной поверхности, анализируется повторяемость сильных землетрясений для отдель­ных участков Земли, однако все это разрозненные факты, которые пока трудно уместить в стройную теорию.

    ВЛИЯНИЕ СЕЙСМИЧНОСТИ НА УСТОЙЧИВОСТЬ ТЕРРИТОРИИ И СООРУЖЕНИЙ

    Различные виды сейсмического воздействия и вытекающие от­сюда проблемы устойчивости можно подразделить на два вида: ус­тойчивость самой геологической среды, т. е. эффекты геологичес­кого характера, и устойчивость зданий и сооружений — эффекты

    88

    их деформаций и разрушений. В целом устойчивость территории и расположенных на ней сооружений при сейсмическом эффекте колебаний определяется многими факторами. К ним в первую оче­редь относятся морфологические и топографические характерис­тики рельефа и особенности геологического строения.

    Большую роль в уменьшении устойчивости земной поверхнос­ти играет расчлененный рельеф. Всегда более опасны в сейсмичес­ком отношении территории с пересеченным рельефом, высокими и крутыми склонами, узкими и высокими гребнями вершин. Уста­новлено, что в верхних частях крутых склонов землетрясение всегда проявляется сильнее, чем в их средней и нижней частях. С увеличением высоты на 200 м амплитуда колебаний возрастает в 1.5—2 раза, а повышению крутизны склонов с 10 до 48° соответ­ствует увеличение амплитуды в 2.5 раза. Наиболее опасны и при- бровочпые участки с переходом от крутого к пологому склону. Установлено, что в таких местах сила толчка может увеличиваться на 1 балл. В пределах горных участков с альпинотипными форма­ми рельефа — высокими узкогребневыми вершинами — также амплитуда колебаний больше. Здесь специфической сейсмогенной формой являются срывы вершин гор. Так, при сильнейшем Гоби- Алтайском землетрясении (1957 г.) с магнитудой более 8.0 многие горные вершины были сколоты и сброшены в долины либо смес­тились с поворотом вокруг оси. Поперечники плоскостей сколов колебались от 100 м до 0.7 х 1.5 км, а высота смещенных вершин составила от десятков до 350 м.

    Вторым существенным фактором, влияющим на увеличение или снижение балльности, является геологическое строение. Много- слойность пород и их наклонное залегание, наличие мощных зон выветрелых толщ, зоны тектонического дробления, мощные покро­вы рыхлых образований с наличием песков и лёссовых грунтов сни­жают устойчивость территории и повышают опасность деформации сооружений. В целом невыветрелые массивные скальные грунты до­вольно стойко переносят сейсмические удары, на них фактически не происходит приращения балльности. Однако при сильных зем­летрясениях более 8.0) мгновенное воздействие сейсмических колебаний на горные породы сопровождается резким изменением пористости, тиксотропных свойств, уменьшением сил сцепления и ослабления внутренних структурных связей. В обводненных зонах появляются гидравлические удары, выбросы и фонтанирование грунтов, увеличиваются их плывунные свойства. В. П. Солоненко, изучая эпицентральную зону Гоби-Алтайского землетрясения, уста­новил, что по зонам сейсмогенных разломов происходит дробление и перетирание горных пород вплоть до тектонической муки, текто­нической глины и милонитов. Они образуются из разнообразных пород, но в основе имеют сходный гидрослюдисто-монтмориллони- товый состав. При землетрясении они возникли практически мгно­венно, были выжаты из трещин и местами образовали стены высо­той до 1.5 м при толщине до 1 м (Инженерная геодинамика..., 1989).

    89

    Указанные выше два фактора (особенности рельефа и геологи­ческое строение) при оценке сейсмической устойчивости местнос­ти, как правило, следует рассматривать совместно. В качестве примера можно привести Уоянское землетрясение, произошедшее в Северном Прибайкалье 2 ноября 1976 года (М = 5.2), во время которого морфологически одинаковые крутые горные склоны по- разному среагировали на сотрясение. Основная причина этого предопределена характером и свойствами рыхлообломочных скоп­лений. Сильно увлажненные осыпные скопления оказались на­столько смерзшимися в момент сейсмического удара, что пред­ставляли монолит и не имели видимой реакции на сотрясение. На соседних участках с такими же уклонами, но сложенными круп­ноглыбовым материалом, произошли значительные смещения по­верхностного слоя, в котором произошло возрастание интенсив­ности колебаний (Инженерная геодинамика..., 1989).

    Существенно влияют на увеличение сотрясаемости поверхнос­ти и гидрологические условия. На участках неглубокого залегания грунтовых вод, болотистых и заболоченных землях, в зонах подпо­ра и подтопления интенсивность землетрясений может быть уве­личена на 1 балл. С. В. Медведев (1962) по сейсмическим свойст­вам выделил три категории грунтов, определив для каждой из них исходный и расчетный баллы (табл. 7.13). Эти данные обычно ис­пользуются для общей оценки осваиваемых участков на стадиях, предшествующих сейсмическому микрорайонированию. Анало­гичная таблица с более детальной характеристикой грунтов приве­дена в СНиПе II-7-81.

    Особый интерес с точки зрения оценки устойчивости отдель­ных территорий представляют остаточные деформации — различ­ные виды экзогенных геологических процессов. Очень часто их воздействие проявляется не только в момент сейсмического удара, но и значительно позже. При этом большую роль здесь играют часто повторяющиеся слабые землетрясения, которые сами по себе не вызывают проявления на земной поверхности остаточных деформаций, но способствуют постоянному «растряхиванию» гор­ных пород, в результате чего в них ослабляются внутренние струк­турные связи и уменьшается прочность, что в конце концов вызы­вает развитие обычных экзогенных геологических процессов, таких как обвалы, осыпи, оползни, сплывы, карстовые обрушения и т. п. По проложенной линии БАМа в пределах Байкальской рифтовой зоны участки с повышенной пораженностью экзоген­ными геологическими процессами совпадают с зонами высокой сейсмической активности. Особое место среди таких участков за­нимают межвпадинные горные перемычки. Постоянная частая со- трясаемость отдельных частей перемычек провоцирует возникно­вение на первый взгляд неожиданных явлений. Так, во время сей­смических наблюдений 1967 года за полгода в районе оз. Бол. Леприндо (Чаро-Муйская перемычка) зарегистрировано 85 земле­трясений силой до 7 баллов. Постоянное сотрясение мерзлых вы-

    90

    Таблица 7.13

    Изменение интенсивности землетрясений в баллах на основании инженерно-геологических н гидрогеологических условий (по С. В. Медведеву, 1962)

    III

    Категория грунта по сейсмичес­ким призна­кам

    I

    Описание грунтов

    а) Скальные породы, трещиноватые — из­верженные, метаморфические и осадочные (граниты, гнейсы, известняки, песчаники, кон­гломераты и т. п.)

    б) Полускальные породы (мергели, окаме­невшие глины, глинистые песчаники, туфы, ракушечники и т. д.)

    в) Курпнообломочные, особо плотные грун­ты при глубине залегания грунтовых вод от поверхности на глубине более 15 м

    а) Глины, находящиеся в твердом состоя­нии

    б) Пески, супеси, суглинки при залегании уровня грунтовых вод более 8 м

    в) Крупнообломочные грунты при залега­нии уровня грунтовых вод от б до 10 м

    а) Глины, находящиеся в пластическом со­стоянии

    б) Пескн, супеси, суглинки при глубине залегания грунтовых вод менее 4 м

    в) Крупиообломочные грунты при глубине залегания грунтовых вод менее 3 м

    Уточнения интенсивности в баллах в зависимости от сейсмичности района

    8

    10

    сокольдистых отложений вызвало внезапное развитие термокарс­та, Образовался термокарстовый лог протяженностью 650 м, ши­риной 10—15 и глубиной до 6 м. Одновременно с просадкой на бортах лога произошли солифлюкционные сплывы. За это же время на южном склоне Верхнеангарской впадины зарегистриро­вано 370 землетрясений силой менее 7 баллов. Этому же периоду соответствует активизация здесь сейсмогравитационных явлений (Геология и сейсмичность..., 1985).

    Таким образом, завершая описание влияния сейсмичности на устойчивость земной поверхности, еще раз подчеркнем, что оцен­ка этого влияния слагается из многих природных факторов.

    Другой, наиболее важной стороной вопроса является устойчи­вость сооружений, находящихся на этой земной поверхности и представляющей собой единое целое: геологическая среда — со­оружение. Правда, следует оговориться, что геологическая среда может сыграть определенную роль, как это было показано выше, с уменьшением или увеличением сотрясаемости конкретного участка поверхности.

    91

    При сильных землетрясениях происходит разрушение или де­формация сооружений. Как считают Н. Н. Маслов, М. Ф. Котов (1971), различные сооружения могут быть повреждены или разру­шены в следующих случаях: а) когда нарушается устойчивость ос­нования сооружения; б) когда на сооружение воздействуют сейс­мические инерционные силы; в) когда существует явление резо­нанса, т. е. период сейсмической волны совпадает с периодом колебательного движения самого сооружения.

    В СНиПе II-7-81 регламентируется последовательность расчета и конструирования антисейсмических мероприятий для сооруже­ний различного типа к каждому элементу сооружения при выпол­нении этих расчетов.

    Согласно статье 2.5, расчетная сейсмическая нагрузка на соору­жение (Slk) в выбранном направлении, приложенная к точке К и соответствующая i-му тону собственных колебаний зданий, опре­деляется по формуле

    ^ = (7.9)

    где К1 — коэффициент, учитывающий допускаемые повреждения зданий и сооружений, изменяющийся от 0.12 до 1; Кг — коэффи­циент, учитывающий конструктивные решения зданий и сооруже­ний, рассчитываемый по соответствующим таблицам СНиПа, не может превышать величины 1.5; S0ti — значение сейсмической на­грузки для i-ro тона собственных колебаний сооружения, опреде­ляемого в предположении упругого деформирования конструкции по формуле

    ^lk=QkA^K^lk, (7.10)

    где Qk — вес сооружения, отнесенный к точке К и определяемый с учетом расчетных нагрузок на конструкции; А — сейсмический коэффициент или коэффициент сотрясаемости (представляет собой величину отношения значения максимального сейсмическо­го ускорения, о котором мы говорили выше, к ускорению силы тяжести). Значение этого коэффициента в соответствии со СНиПом

    следует принимать равным 0.1; 0.2; 0.3 соответственно для расче­

    тов сейсмичности 7, 8, 9 баллов; (3, — коэффициент динамичнос­ти, соответствующий i-му тону собственных колебаний сооруже­ния, определяемый по соответствующим формулам для различных типов грунтов и колеблющийся от 2 до 3 единиц; ЛТф — коэффи­циент, характеризующий конструкции и изменяющийся от 1 до

    1. 5; t|iit — коэффициент, зависящий от формы деформаций соору­жения при его собственных колебаниях по i-му тону и от места расположения нагрузки, определяемый по соответствующей фор­муле, приведенной в СНиПе.

    Рассчитанная таким образом сейсмическая нагрузка позволяет оценить степень устойчивости существующего или проектируемо­го сооружения. Следует напомнить, что при освоении различных

    92

    территорий в прошлые века в мире и особенно у нас в России сейсмический фактор практически не учитывался, то же самое можно сказать и о довоенном Советском Союзе. В качестве при­мера можно привести БАМ. Так, первый этап его проектирования и инженерно-геологических изысканий, проведенных в тридца­тых—начале сороковых годов, совершенно не учитывал сейсмич­ность региона. Перепроектирование этого объекта с учетом сейс­мозащиты сооружений от возможной силы землетрясений до 9 бал­лов увеличило сметную плановую стоимость объекта на 4 млрд рублей (в ценах семидесятых годов).

    В настоящее время народнохозяйственное освоение сейсмичес­ких районов требует соблюдения определенных правил и ограни­чений. Во-первых, это выбор строительных площадок, характери­зующихся простыми инженерно-геологическими условиями. При проведении работ по составлению схем районных планировок экономических районов выбор площадок под новые города, посел­ки и промышленные предприятия следует проводить с наиболее благоприятными грунтовыми условиями (скальные, полускальные, плотные грубообломочные и т. п. породы), в пределах которых возможно минимальное приращение сейсмической балльности. Пригодность выбранной площадки рекомендуется обосновывать материалами сейсмических исследований, в особо ответственных случаях — путем проведения детального сейсмического микрорай­онирования для каждого варианта размещения поселка или про­мышленного объекта. Во-вторых, при разработке или корректи­ровке генерального плана города, поселка, крупного промышлен­ного объекта на основе выполненного детального сейсмического районирования составляются схемы строительного зонирования по этажности, схемы застройки каждой сейсмической зоны, схемы компановки сооружений и схемы размещения улиц, площадей, зе­леных зон. Последние размещаются в пределах участков, характе­ризующихся повышенной сейсмической опасностью.

    Устойчивость сооружений в моменты сейсмического толчка во многом зависит от глубины заложения фундамента. Особенности проектирования оснований зданий и сооружений, возводимых в сей­смических районах, регламентируется СНиПом 2.02.01.83. Как сле­дует из этих норм и правил, расчет основания с учетом сейсмичес­ких воздействий выполняется по несущей способности фунтов, ко­торая должна быть достаточной для устойчивой работы фундамента. Расчет оснований по несущей способности выполняется на дейст­вие, как правило, только вертикальной составляющей от нафузок, передаваемых фундаментом, и определяется по формуле

    АВ = ^Ф, (7.11)

    где Nt — нормальная составляющая нафузки; Ф — несущая спо­собность основания; кИ — коэффициент надежности, принимаемый

    93

    равным не менее 1.5; тс — сейсмический коэффициент условий работы, который принимается для скальных, крупнообломочных, песчаных и глинистых грунтов равным 1.2; для водонасыщенных рыхлых песков и глинистых грунтов неустойчивой консистен­ции — равным 0.7; для всех остальных пород — равным 1.0.

    Поскольку несущая способность определяется такими показа­телями свойств горных пород, как угол внутреннего трения, сцеп­ление, временное сопротивление сжатию, то при недостаточной их прочности и монолитности рекомендовано применять специ­альные меры по искусственному укреплению свойств горных пород основания (цементация, силикатизация, обжиг и др.).

    Глубина заложения фундаментов для грунтов, относимых к I и II категориям (табл. 7.13), обычно принимается такой же, как для фундаментов в несейсмических районах. Для зданий высотой более 5 этажей глубину заложения фундаментов рекомендуется увеличивать путем устройства подвальных этажей, которые долж­ны располагаться под всем зданием или под его отдельными отсе­ками симметрично относительно оси здания или отсека. Здания или сооружения, имеющие сложную форму в плане, должны раз­деляться антисейсмическими швами.

    Для повышения устойчивости зданий в последние десятилетия в Советском Союзе уделялось специальным системам активной сейсмозащиты, основными достоинствами которых являлось рас­ширение областей применения индустриальных стандартных кон­струкций и изделий, выпускаемых строительными комбинатами и заводами железобетонных конструкций. Под мерами активной

    Системы активной сейсмозащиты зданий

    Системы, реализующие принцип сеисмоизоляции

    Адаптивные

    системы

    * i

    ■г (О


    , о «

    «5

    <D X {XX


    я

    2

    X

    о

    о

    я

    h

    <l> 55

    Eg- s 2

    о °

    A

    2


    Я

    2

    A

    X

    8

    O ев О О

    NhC

    A о 2

    2

    о

    X

    О


    я

    2

    X

    В « ео Л - ^5

    О 2 * ев о сх

    !!

    А

    2

    2

    о

    X

    и


    Системы с повышенным демпфированием


    22

    гч

    Щ *

    Л о


    Системы с гаси­телями колебаний


    я

    2

    Я _

    * 5 5 й

    «Он

    о и

    2 2 Ри

    о ы Я

    U


    s

    2

    ев

    w S


    >Я О Я ьс

    ев W

    и У

    lit

    all

    йа

    Я A

    Og с


    я

    2

    2

    up


    Д1


    s

    s

    s

    к

    8

    я*

    is

    4s


    Рис. 7.13. Классификация систем сейсмоактивной защиты зданий (по В. С. Полякову и др., 1988).


    94



    сейсмозащиты B.C. Поляков с соавторами (1988) понимают в от­личие от обычных мероприятий, связанных с повышением несу­щей способности конструкций, меры, обеспечивающие снижение уровня инерционных сил, возникающих в конструкциях во время землетрясения. Они объединили использующиеся в настоящее время конструктивные мероприятия в четыре основные группы (рис. 7.13):

    • системы, реализующие принципы сейсмоизоляции;

  • адаптивные системы с изменяющимися характеристиками;

  • системы с повышенным демпфированием;

  • Соседние файлы в папке Engineering Geodynamics
