Министерство образования Российской Федерации
Томский политехнический университет
Машиностроительный факультет
Кафедра теоретической и прикладной механики
Пояснительная записка
к курсовому проекту
по теории механизмов и машин
Структурный., кинематический анализ и силовой расчёт рычажного механизма., Синтез зубчатого и кулачкового механизма
Выполнил студент группы 4А12
Султанов А.В.
Руководил доцент Горбенко В.Т.
Томск 2003
Томский политехнический университет
Кафедра теоретической и прикладной механики
КУРСОВОЙ ПРОЕКТ ПО ТЕОРИИ МЕХАНИЗМОВ И МАШИН
Студенту Машиностроительного факультет, группа 4А12 Султанову А.В.
РЫЧАЖНЫЙ МЕХАНИЗМ
Кинематический анализ и силовой расчёт механизма
Задание № 24
Схема механизма

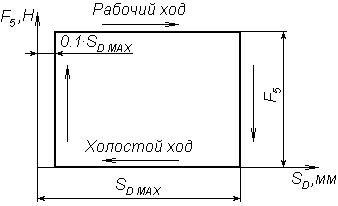

График силы(момента) полезного сопротивления
Исходные данные:
Размеры звеньев:
Частота вращения кривошипа……………………………………………………………………………………………………….…………n1 = 70об/мин
Сила полезного сопротивления………………………………………………………………………………………………….…………. F5 = 3800Н
Дополнительные условия: a=510мм; b=460мм; c=70мм; d= 150мм; lОА =200мм; lFK =200мм;
Дата выдачи задания:
Срок выполнения:
Руководитель: доцент Горбенко В.Т.
1. Рычажный механизм (лист 1)
1.1 Структурный анализ механизма
Цель структурного анализа – выявить строение (структуру) механизма:
- определить число звеньев механизма и назвать каждое из них;
- определить числа кинематических пар и дать характеристику (соединения каких звеньев, вращательная, поступательная, низшая или высшая, какого класса);
- выявить структурные группы (группы Ассура), входящие в состав механизма, назвать их, определить класс группы, написать формулу строения группы;
- определить степень подвижности механизма;
- привести формулу строения для всего механизма.
Структурный анализ и структурный состав механи3ма представлены в таблицах 1.1, 1.2
Структурный анализ механизма Таблица 1.1 |
|||||||
Подвижные звенья. |
Кинематические пары. |
||||||
Схема. |
Название. |
Схема. |
Вид |
Степ. подвиж. |
Символ |
Класс пар |
Высшая или низшая |
|
Кривошип (ведущее звено) |
|
Вращ
|
1 |
В0.1 |
P5
|
низшая |
|
Камень кулисы
|
|
Поступ |
1 |
П2.3.
|
P5
|
низшая |
|
Коромысло |
|
Вращ,
|
1 |
B3.0 |
P5
|
низшая |
|
Поступ
|
1 |
П4.3
|
P5
|
|||
|
Камень кулисы
|
|
Поступ
|
1 |
П0.3 |
P5
|
низшая |
|
Позун |
|
Поступ
|
1 |
П5.0 |
P5
|
низшая |
|
Поступ
|
1 |
П4.5 |
P5
|
низшая |
Число подвижных звеньев n=5
|
Число кинематических пар: всего 7 Из них пятого класса: p5=5 четвёртого класса p4=0
|
|||||
Степень подвижности механизма: W=3n-2P5-P4=3*5-2*7=1 |
||||||
Структурный состав механизма [1,стр 6] Таблица 2 |
||||||
Схема |
Название, класс, вид, порядок. |
Число звеньев |
Число К.П. |
Формула Строения. |
||
Всего |
Поводковых |
|||||
|
Начальный вращательный механизм первого класса |
1
|
1 |
- |
В0.1
|
|
|
Двухзвенная двух поводковая группа второго класса, второго порядка, третьего вида.
|
2 |
-
|
2 |
[В1.2 -П2.3-В0.3]
|
|
. |
Двухзвенная двух поводковая группа второго класса, второго порядка, третьего вида |
2 |
3 |
2 |
[П3.4 -В4.5-П0.5]
|
|
Начальный механизм -1 Структурных групп (групп Ассура) – 3, соединение групп – последовательное Механизм второго класса Формула строения: B0,1-[ B1,2- П2,3- П3,0]-[ П3,4- П4,5- П5,0]
|
