Тепловизионное обследование зданий

Возможные цели тепловизионного обследования зданий:

–выявление скрытых дефектов теплоизоляции ограждающих конструкций методами тепловизионного контроля;

–определение теплопотерь здания и проверка соответствия теплоизоляции нормативам;

–составление энергетического паспорта здания по данным отчета тепловизионного обследования;

–использование результатов тепловизионного обследования в судебном процессе.

Тепловизионное обследование зданий позволяет определить:

–скрытые дефекты теплоизоляции или конструктивные недоработки (некачественный монтаж оконных блоков, дефекты теплоизоляции стыков между панелями, мостики холода);

–реальные теплопотери и сравнение их с нормативными;

–места возможного запотевания стен;

–недоработки в разводке отопительной системы, засоренность ба-

тарей;

–места протеканий в кровле;

–места прокладки труб или электрических нагревателей в обогреваемых полах.

Тепловизионный контроль электрооборудования

Тепловизионный контроль электрооборудования проводится в соответствии с требованиями РД 34.45-51.300–97 в части прил. № 3 «Тепловизионный контроль электрооборудования и ВЛ» по методике тепловизионного обследования РД 153-34.0-20.363–99 «Методика инфракрасной диагностики электрооборудования и ВЛ». Виды электрооборудования, подлежащие тепловизионному обследованию:

–генераторы;

–ячейки КРУН, КРУ, КТП;

–воздушные линии электропередач;

–кабели, их соединения, изоляция;

–вентильные разрядники, ограничители перенапряжения;

–разъединители, отделители, шинные мосты, их изоляция;

–масляные и воздушные выключатели;

–измерительные и силовыетрансформаторы, автотрансформаторы.

111

Тепловизионная диагностика электрооборудования выявляет следующие виды дефектов:

–состояние межлистовой изоляции статора генератора;

–нарушения паек лобовых частей обмоток;

–перегревы контактных соединений;

–наличие дефектных изоляторов;

–нарушения в работе систем охлаждения;

–нарушения внутренней циркуляции масла вбаке трансформатора;

–ослабление контактных соединений токоведущих частей;

–ухудшение состояния основной изоляции, изоляции вводов, шунтирующих конденсаторов;

–перегрев контактных соединений аппаратных зажимов;

–трещины в опорно-стержневых изоляторах, дефекты подвесной изоляции;

–обрыв шунтирующих сопротивлений;

–неравномерность распределения напряжения по элементам;

–нарушения наружных и внутренних контактных соединений;

–ухудшение внутренней изоляции обмоток, связанное со шламообразованием и другими дефектами;

–ухудшение изоляции концевых кабельных муфт и кабельных за-

делок;

–дефекты поддерживающей арматуры.

Тепловизионная диагностика теплотехнического оборудования

Тепловизор (инфракрасная камера) – оптико-электронный измерительный прибор, работающий в инфракрасной области электромагнитного спектра, переводящий в видимую область спектра собственное тепловое излучение людей или техники. Тепловизор напоминает телевизионную камеру. Чувствительный элемент тепловизора – матрица (решетка) миниатюрных детекторов – воспринимает инфракрасные сигналы и превращает их в электрические импульсы, которые после усиления преобразуются в видеосигнал. Тепловизор может использоваться как прибор для бесконтактного измерения температуры объектов и температурных полей. Различают как визуальные, так и измерительные тепловизоры. Последние, помимо отображения распределения температуры в цвете на экране прибора, позволяют производить точные измерения температуры в каждой точке полученного изображения.

112

Тепловизионное обследование позволяет диагностировать состояние следующих видов теплотехнического оборудования:

–мест присосов воздуха и нарушений торкета в газоходах котлов;

–дымовых труб с железобетонным и кирпичным стволом;

–мест утечек в подземных трубопроводах;

–теплоизоляции котлоагрегатов, турбин, печей, трубопроводов. Тепловизионное обследование теплотехнического оборудования

выявляет следующие виды дефектов:

–дефекты теплоизоляции между футеровкой и стволом трубы;

–трассировка теплотрасс, уточнение мест и размеров компенсато-

ров;

–дефекты несущих конструкций и кислотоупорных покрытий в газоходах котлов;

–дефекты теплоизоляции в подземных трубопроводах (разрушение, намокание);

–дефекты ствола труб (трещины, негерметичные швы бетонирования, участки пористого бетона);

–дефекты футеровки труб (трещины, выпадение кирпичей, незаделанные монтажные проемы, негерметичность слезниковых поясов);

–места присосов воздуха в подводящие газоходы труб;

–дефекты теплоизоляции печей, трубопроводов и т.д.

–выявление мест порыва трубопровода.

Список литературы

1.Технический регламент о безопасности зданий и сооружений: Федер. закон от 30 декабря 2009 г. № 384–ФЗ.

2.Об энергосбережении и повышении энергетической эффективности: Федер. закон от 23 ноября 2009 г. № 261–ФЗ.

3.Теличенко В.И., Слесарев М.Ю. Управление экологической безопасностью строительства. Экологическая экспертиза и оценка воздействия на окружающую среду: учеб. пособие. – М.: АСВ, 2005. – 441 с.

4.Экспертиза ТЭО, проектов и объектов строительства. – М.: При-

ор, 2002. – 144 с.

5.СП 13-102–2003. Правила обследования несущих строительных конструкций зданий и сооружений.

6.РДС 11-201–95. Инструкция о порядке проведения государственной экспертизы проектов строительства.

113

7.О государственной экспертизе градостроительной и проектносметной документации и утверждении проектов строительства: Постановление Совета Министров – Правительства РФ от 20.06.93 № 585.

8.О порядке проведения государственной экспертизы градостроительной документации проектов строительства в Российской Федерации: Постановление Госстроя России от 29.10.93 № 18-41

9.Журавлев В.П., Серпокрылов Н.С., Пушенко С.Л. Охрана окружающей среды в строительстве: учебник. – М.: АСВ, 2005. – 328 с.

10.Данилов Н.И., Щелков Я.М. Основы энергосбережения: учебник / УГТУ–УПИ. – Екатеринбург, 2006. – 564 с.

11.Требования к энергетическому паспорту, составленному по результатам обязательного энергетического обследования, и энергетическому паспорту, составленному на основании проектной документации: утв. Приказом Минэнерго России от 19.04.2010 № 182.

12.Рекомендации по проведению энергетических обследований (энергоаудита): утв. Приказом Минпромэнерго России от 04.07.2006

№141.

Вопросы для самоконтроля к модулю 2

1.Идентификация объектов экспертизы.

2.Виды строительных работ, подлежащих экспертизе.

3.Государственная экологическая экспертиза проектов строительства (ГЭЭ).

4.Оценка воздействия на окружающую среду (ОВОС) на стадии обоснования инвестиций в строительство.

5.Инженерное обследование зданий.

6.Общая характеристика объекта экспертизы. Ориентировочная оценка технического состояния строительных конструкций.

7.Техническое обследование конструкций, обследование инженерных сетей. Экспертиза несущей способности конструкций.

8.Обследование отдельных конструкций. Права и обязанности заказчика документации, подлежащей экологической экспертизе. Ответственность за нарушение законодательства РФ об экологической экспертизе.

9.Строительная экспертиза. Порядок проведения государственной экспертизы проектов строительства. Методы контроля качества строительства и ремонта.

114

10.Определение класса энергетической эффективности здания. Энергетический паспорт здания.

11.Оценка рыночной стоимости недвижимости.

12.Контроль качества строительства, разрешение споров заказчика и подрядчика.

13.Строительно-техническая экспертиза качества строительства

иремонта.

14.Цели тепловизионного контроля

15.Тепловизионный контроль и тепловизионная диагностика. Тепловизионный контроль электрооборудования.

16.Аппаратура тепловизионного обследования.

17.Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций.

18.Проведение энергетических обследований. Энергоаудит.

115

МОДУЛЬ 3. ЭКСПЕРТИЗА ПОЖАРНОЙ БЕЗОПАСНОСТИ

5.Основные требования пожарной безопасности

5.1.Нормативно-правовая база обеспечения пожарной безопасности взрывопожароопасных технологических процессов

Вцелях обеспечения пожарной безопасности в Российской Федерации функционируют органы государственного пожарного надзора Федеральной противопожарной службы. Основной задачей государственного пожарного надзора является защита жизни и здоровья граждан, их имущества, государственного и муниципального имущества, а также имущества организаций от пожаров и ограничение их последствий.

Законодательство Российской Федерации о пожарной безопасности основывается на Конституции Российской Федерации и включает в се-

бя Федеральный закон «О пожарной безопасности» от 21.12.1994 № 69–ФЗ, Федеральный закон «Технический регламент о требованиях пожарной безопасности» от 22.07.2008 № 123–ФЗ и принимаемые в соответствии с ними федеральные законы и иные нормативные правовые акты, а также законы и иные нормативные правовые акты субъектов Российской Федерации, муниципальные правовые акты, регулирующие вопросы пожарной безопасности (рис. 16).

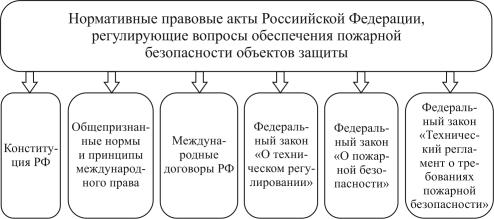

Рис. 16. Правовые основы технического регулирования в области пожарной безопасности

116

Законодательство субъектов Российской Федерации не действует в части, устанавливающей более низкие, чем Федеральный закон «О пожарной безопасности», требования пожарной безопасности.

Основные нормативно-правовые акты в области пожарной безопасности представлены ниже.

Федеральные законы Российской Федерации:

–О пожарной безопасности от 21.12.1994 № 69–ФЗ;

–Градостроительный кодекс Российской Федерации от 29.12.2004

№190–ФЗ;

–О добровольной пожарной охране от 06.05.2011 № 100–ФЗ;

–Технический регламент о требованиях пожарной безопасности от

22.07.2008 № 123–ФЗ;

–Уголовный кодекс Российской Федерации от13.06.1996 № 63–ФЗ.

Постановления Правительства Российской Федерации:

–О государственном пожарном надзоре от 21.12.2004 № 820;

–О Федеральной противопожарной службе от 20.06.2005 № 385;

–О лицензировании деятельности в области пожарной безопасно-

сти от 25.10.2006 № 625;

–О Федеральной противопожарной службе Государственной противопожарной службы от 20.06.2005 № 385;

–Об утверждении Правил привлечения сил и средств подразделений пожарной охраны для ликвидации чрезвычайной ситуации в лесах, возникшей вследствие лесных пожаров от 05.05.2011 № 344;

–Об утверждении технического регламента о безопасности оборудования для работы во взрывоопасных средах от 24.02.2010 № 86;

–Об утверждении Положения о лицензировании эксплуатации взрывопожароопасных производственных объектов от 12.08.2008 № 599;

–О лицензировании деятельности в области пожарной безопасно-

сти от 25.10.2006 № 625;

–Об утверждении Правил оценки соответствия объектов защиты (продукции) установленным требованиям пожарной безопасности путем независимой оценки пожарного риска от 07.04.2009 № 304;

–О порядке проведения расчетов по оценке пожарного риска от

31.03.2009 № 272.

Приказы МЧС РФ:

– Об утверждении Правил пожарной безопасности в Российской Федерации (ППБ 01-03) от 18.06.2003 № 313;

117

–Об утверждении Порядка организации службы в подразделениях пожарной охраны от 05.04.2011 № 167;

–Об утверждении Порядка тушения пожаров подразделениями пожарной охраны от 31.03.2011 № 156;

–Об утверждении методики определения расчетных величин пожарного риска на производственных объектах от 10.07.2009 № 404;

–Об утверждении свода правил «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» от 25.03.2009 № 182;

–Об утверждении Административного регламента Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий по исполнению государственной функции по лицензированию деятельности в области пожарной безопасности от 20.10.2008 № 627;

–Об утверждении Положения о комиссии МЧС России по добровольной аккредитации экспертных организаций в области оценки соответствия объектов защиты (продукции) установленным требованиям пожарной безопасности путем независимой оценки пожарного риска

иПоложения о квалификационной комиссии МЧС России по проверке соответствия должностных лиц, проводящих независимую оценку пожарного риска, предъявляемым требованиям от 22.06.2010 № 288;

–Об утверждении формы и порядка регистрации декларации пожарной безопасности от 24.02.2009 № 91;

–Об утверждении Порядка получения экспертной организацией добровольной аккредитации в области оценки соответствия объектов защиты (продукции) установленным требованиям пожарной безопасности путем независимой оценки пожарного риска от 25.11.2009 № 660;

–Об утверждении Порядка добровольной аккредитации организаций, осуществляющих деятельность в области гражданской обороны, защиты населения и территорий от чрезвычайных ситуаций от

20.11.2007 № 607;

– Об утверждении Инструкции о порядке разработки органами исполнительной власти субъектов Российской Федерации, органами местного самоуправления и организациями нормативных документов по пожарной безопасности, введения их в действие и применения от

16.03.2007 № 140;

– Об утверждении Инструкции по организации и производству судебных экспертиз в судебно-экспертных учреждениях и экспертных подразделениях Федеральной противопожарной службы от 19.08.2005 №640.

118

Своды правил:

– СП 5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы

иправила проектирования;

–СП 4.13130.2009. Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объем- но-планировочным и конструктивным решениям;

–СП 10.13130.2009. Системы противопожарной защиты. Внутренний противопожарныйводопровод. Требования пожарной безопасности;

–СП 1.13130.2009. Системы противопожарной защиты. Эвакуационные пути и выходы;

–СП 8.13130.2009. Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности;

–СП 2.13130.2009. Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты;

–СП 7.13130.2009. Отопление, вентиляция и кондиционирование. Противопожарные требования;

–СП 6.13130.2009. Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности;

–СП 3.13130.2009. Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности.

Федеральный закон № 69–ФЗ от 21.12.1994 «О пожарной безопас-

ности». Определяет общие правовые, экономические и социальные основы обеспечения пожарной безопасности в Российской Федерации. Регулирует в этой области отношения между органами государственной власти, органами местного самоуправления, учреждениями, организациями, крестьянскими (фермерскими) хозяйствами, иными юриди-

ческими лицами независимо от их организационно-правовых форм и форм собственности, а также между общественными объединениями, индивидуальными предпринимателями, должностными лицами, гражданами Российской Федерации, иностранными гражданами, лицами без гражданства.

Федеральный закон № 123–ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности». Определяет основные положения технического регулирования в области пожарной безопасности и устанавливает общие требования пожарной безопасности

119

к объектам защиты (продукции), в том числе к зданиям, сооружениям и строениям, промышленным объектам, пожарно-технической продукции и продукции общего назначения.

Правила пожарной безопасности в Российской Федерации (ППБ

01-03). Устанавливают требования пожарной безопасности, обязательные для применения и исполнения органами государственной власти, органами местного самоуправления, организациями, независимо от их организационно-правовых форм и форм собственности, их должностными лицами, предпринимателями без образования юридического лица, гражданами РФ, иностранными гражданами, лицами без гражданства в целях защиты жизни или здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества, охраны окружающей среды

ГОСТ 12.1.004–91 «Пожарная безопасность. Общие требования».

Устанавливает общие требования пожарной безопасности к объектам защиты различного назначения на всех стадиях их жизненного цикла: исследование, разработка нормативных документов, конструирование, проектирование, изготовление, строительство, выполнение услуг (работ), испытание, закупка продукции по импорту, продажа продукции (в том числе на экспорт), хранение, транспортирование, установка, монтаж, наладка, техническое обслуживание, ремонт (реконструкция), эксплуатация (применение) и утилизация. Для объектов, не соответствующих действующим нормам, стандарт устанавливает требования к разработке проектов компенсирующих средств и систем обеспечения пожарной безопасности на стадиях строительства, реконструкции и эксплуатации объектов.

ГОСТ Р 12.3.047–98 «Пожарная безопасность технологических процессов. Общие требования. Методы контроля». Устанавливает об-

щие требования пожарной безопасности к технологическим процессам различного назначения всех отраслей экономики страны и любых форм собственности при их проектировании, строительстве, реконструкции, вводе, эксплуатации и прекращении эксплуатации, а также при разработке и изменении норм технологического проектирования и других нормативных документов, регламентирующих мероприятия по обеспечению пожарной безопасности на производственных объектах и при разработке технологических частей проектов, технологических регламентов.
