Мищенко О.А

161

доточенным вертикальным или наклонным (рис. 4.8 а) потоком, который,

обдувая рабочих, подвергающихся интенсивному тепловому облучению, снижает температуру окружающего воздуха в рабочих зонах;

Рис. 4.8. Местная приточная вентиляция

–воздушные завесы посредством высокоскоростной подачи воздуха изменяют направление воздушных потоков, образуя невидимую воздушную перегородку (щит) перед печами, технологическими, оконными и дверными проемами, препятствуют проникновению в помещение горячего или холодного воздуха, тем самым:

–устраняют сквозняки, проникновение пыли, насекомых и выхлопных газов из соседних помещений или улицы;

–выравнивая температурный градиент, значительно снижаются теплопотери и экономят до 30 % электроэнергии;

–поддерживают в рабочих зонах температурный комфорт, сохраняя охлажденный или кондиционированный воздух.

Воздушные завесы делятся на две группы: с подогревом (воздушнотепловые) и без подогрева – воздушные отсечки, которые эффективны только при установке между двумя помещениями с одинаковыми или близкими тепловыми режимами.

Воздушно-тепловые завесы в зависимости от способа подогрева делятся на два класса: с электрическим и водяным подогревом воздуха. Использование того или иного способа обусловлено наличием необходимого энергоносителя и стоимостью системы. Системы с электрическим подогревом дешевле при покупке и монтаже, но значительно дороже в эксплуатации т.к. потребляют большое количество энергии, а системы с водяным, хотя и дороже при покупке и монтаже, фактически не имеют затратных статей при эксплуатации. Исполнение тепловых завес может бытьгори-

зонтальным (рис. 4.8 г и д) или вертикальным (рис. 4.8 в) в зависимости от потребностей потребителя.

Вытяжной – удаляет газы, дым, пыль, пары и частично выделяющееся тепло непосредственно от станков и гальванических ванн, сварочных аппаратов и рабочих столов, выхлопных труб автомобилей (рис. 4.9).

162

Рис. 4.9. Систем местной вытяжной вентиляции

Местные вытяжные системы вентиляции весьма эффективны, так как при небольшом объеме удаляемого воздуха непосредственно от места образования или выделения вредных веществ не дают им распространиться по помещению.

Для улавливания и удаления вредных и взрывоопасных газов, аэрозолей пылей и паров в местах их образования применяют воздухоприемные устройства, которые в зависимости от конструкции делятся на три группы:

·закрытые – боксы-камеры (рис. 4.10, а) и кожухи пылеприемники (рис. 4.10, б) герметично или плотно укрывающие технологическое оборудование;

·полуоткрытые и открытые – шкафы для удаления легких (рис. 4.10, в) и тяжелых (рис. 4.10, г) газов; купола (рис. 4.10, д) и зонты (рис. 4.10, е), зонты с откидными щитками (рис. 4.10, ж) и зонты-козырьки у щелевых отверстий нагревательных печей (рис. 4.10, з); колпаки (рис. 4.10,

и); дымоуловители (рис. 4.10, к); укрытия (рис. 4.10, к) и отсасывающие панели (рис. 4.10, л); щелевые и бортовые (рис. 4.10, м) отсосы, обеспе-

чивающие удаление вредных выделений лишь при больших объемах отсасываемого воздуха;

·системы с местными отсосами различной конструкции для улавливания и удаления паечных дымов, различных видов пыли, паров химических реактивов и других вредных веществ, выделяющихся на стационарных и нестационарных рабочих местах (рис. 4.10, о-с).

163

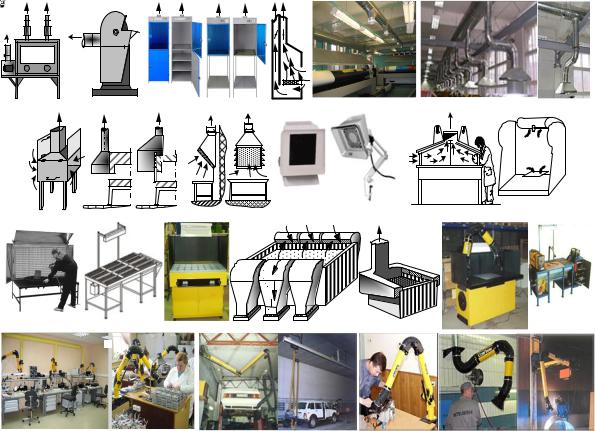

Рис. 4.10. Основные виды местных вытяжных устройств

Основные требования к местным воздухоприемным устройствам:

·Место образования вредных выделений по возможности должно быть полностью укрыто.

·Конструкция местного отсоса не должна мешать нормальной работе

ине снижать производительность труда.

·Вредные выделения необходимо удалять от места их образования в направлении их естественного движения(горячие газы и пары надо уда-

лять вверх, холодные тяжелые газы и пыль – вниз).

Максимальный оздоровительный эффект при минимальном объеме удаляемого воздуха дают закрытые укрытия в виде укрытий-кожухов, витринных укрытий, кабин и камер для дробоструйной обработки или окраски

(источник выделений находится внутри объема, где создается разрежение, не позволяющее вредностям распространиться по всему помещению),

атакже закрытые встроенные отсосы, являющиеся неотъемлемой часть технологического оборудования.

Вытяжные шкафы более эффективны в сравнении с другими видами отсосов, так как почти полностью укрывают источник выделения вредных веществ, незакрытыми остаются лишь проемы для обслуживания и выполнения различных операций, через которые воздух из помещения поступает в шкаф. Форма проема выбирается в зависимости от характера

164

технологических операций.

Вредные выделения необходимо удалять от места их образования в направлении их естественного движения. Для локализации поднимающихся вверх горячих газов и паров используют вытяжные купола и зонты, холодных и тяжелых газов, пылей – кожухи-воздухоприемники.

Вытяжной зонт – самый распространенный вид местных отсосов для улавливания вредных веществ, имеющих меньшую плотность, чем окружающий воздух. По конструкции бывают открытыми со всех сторон и частично открытыми (с одно, двух и трех сторон) и устанавливаются над ваннами различного назначения, электро- и индукционными печами, отверстиями для выпуска металла и шлака из вагранок. Эффективность работы зависит от размеров, высоты подвеса и угла раскрытия зонта– чем больше размеры и ниже он установлен над местом выделения вредных веществ, тем выше эффективность. Наиболее равномерное всасывание обеспечивает зон с углом раскрытия не менее 60 °.

Отсасывающие панели применяют для удаления вредных выделений, увлекаемых конвективными потоками воздуха, при ручной пайке,

электро- и газосварке, резке металлов и окраске изделий.

Для удаления паров кислот и щелочей, выделяемых с открытой поверхности ванн при травлении металлов и нанесении гальванопокрытий,

используют бортовые отсосы (щелевидные воздуховоды), устанавливае-

мые по периферии ванн. Воздух, затягиваемый в щель отсоса, движется над поверхностью жидкости и«тянет» вредные вещества за собой, не давая им свободно распространиться по производственному помещению.

Все перечисленные виды местных отсосов применялись давно, но с появлением полимерных материалов выдерживающих воздействие высоких температур и позволяющих изготавливать гибкие воздуховоды, перед местной вытяжной вентиляцией открылись новые возможности. Она стала легче в монтаже, удобнее в эксплуатации, мобильней, появилась возможность оперативно оборудовать вентиляцией нестационарные рабочие места.

Для удаления паечных дымов(при работе с печатными платами),

паров реактивов и растворителей служат гибкие настольные вытяжные устройства (рис. 4.10, п), которые подключаются с помощью гибких воздуховодов к стационарным и переносным фильтровентиляционным агрегатам, возвращающим очищенный воздух в помещение или к центральной вентиляционной системе (в этом случае могут применяться жесткие воз-

духоводы). Сочетание гибкой конструкции и поворотного узла(обеспечивает вращение устройства на360°) позволяет без труда перемещать и фиксировать воздухоприемник в нужной точке пространства охватываемого радиусом действия.

Для рабочих мест в тяжелой промышленности(сварочное, литейное,

металлообрабатывающее производство, переработка пластмасс) приме-

няются более мощные воздуховытяжные устройства подъемно-поворот-

165

ного типа, которые монтируются на поворотных консольных балках, с большими диаметрами воздуховодов и большим расходом воздуха. Устройства крепятся при помощи стандартных или специальных опор непосредственно к фильтру или стене, потолку, полу. Более мощные вытяжные устройства крепятся к монтажным колоннам.

Такая «местная» вентиляция при эффективности улавливания вредных веществ 75-85 % непосредственно в месте выделения, охватывает большие пространства. Гибкое консольно-поворотное вытяжное устройство UK дает возможность легко опускать или поднимать воздухоприемную воронку на высоту от0,5 до 2,1 м над уровнем пола, вращать относительно оси телескопического механизма под углом до 110° и перемещать в радиусе 8 м вдоль свариваемого изделия. Также к балкам консолей можно подвешивать дополнительную нагрузку(сварочные аппараты, кабели и

пр.).

Производственные помещения, в воздух которых возможно внезапное поступление вредных или взрывоопасных веществ в больших количествах оборудуются системами аварийной вентиляции. К таким помещениям относятся цеха приготовления и окраски автомобилей нитрокрасками и другие помещения категорий А и . БПроизводительность аварийной си-

стемы в сочетании с основной вентиляцией должна обеспечивать -крат ность воздухообмена не менее8 ч-1. Если воздухообмен, создаваемый основной вентиляцией достаточен для аварийной вентиляции, то ее можно использовать в качестве аварийной при установке резервного вентилятора с электродвигателем, которые должны включаться при аварийной ситуации автоматически и быть во взрывобезопасном исполнении.

Места выброса воздуха аварийной вентиляцией обычно устраивают на высоте не менее 3 м от земли и не ближе20 м от приемных устройств вентиляции и кондиционирования, воздушного отопления, чтобы не вызвать отравления в местах прохода или пребывания людей, на рабочих площадках оборудования и исключить его попадание на возможныеис точники воспламенения.

Системы отопления и кондиционирования воздухаиграют важ-

ную роль в обеспечении нормальных метеорологических условий играет системы отопления и кондиционирования воздуха в производственных помещениях [20].

Система отопления предназначена для обеспечения во всех производственных зданиях и помещениях температуры воздуха, соответствующей санитарным нормам. Система отопления должна компенсировать потери тепла через строительные ограждения, а также обеспечивать нагрев проникающего в помещение холодного воздуха.

Отопление может быть местным (тепло генерируется в печах, элек-

трокалориферах, воздушно-отпительных и других устройствах непосредственно в отапливаемом помещении) и централизованным (тепло гене-

166

рируется в котельных и посредством того или иного теплоносителя распределяется по отдельным отапливаемым помещениям).

В промышленных зданиях в основном используется централизованное отопление. В зависимости от вида теплоносителя различают водяное, паровое, воздушное, комбинированное и электрическое отопление.

Водяное отопление особенно широко применяется, так как наиболее полно отвечает санитарно-гигиеническим и эксплуатационным требо-

ваниям. Системы водяного отопления подразделяются на системы с

нагретой водой до 100 оС и с перегретой водой выше 100 °С.

Система парового отопления целесообразна на предприятиях, где пар используется для технологического процесса. Нагревательные приборы парового отопления имеют высокую температуру, которая вызывает подогревание пыли. В качестве нагревательных приборов применяют радиаторы, ребристые трубы и регистры из гладких труб.

Воздушная система отопления характерна тем, что подаваемый в помещение воздух предварительно нагревается в калориферах(водяных, паровых или электрокалориферах). В зависимости от расположения и устройств системы воздушного отопления бывают центральными и местными. В центральных системах, которые часто совмещаются с приточными вентиляционными системами, нагретый воздух подается по системе воздуховодов, т. е. обеспечивается передачей тепла на расстояние от одного источника другому при помощи теплоносителя. Местная система отопления (без искусственной передачи тепла на расстояние) – это устройство, в котором воздухонагреватель и вентилятор совмещены в одном агрегате, устанавливаемом в отапливаемом помещении.

В административно-бытовых помещениях часто применяетсяпанельное отопление, которое работает в результате отдачи тепла от строительных конструкций, в которых проложены трубы с циркулирующим в них теплоносителем.

Система кондиционирования – это создание и автоматическое поддержание в помещениях постоянных или изменяющихся по определенной программе температуры, влажности, скорости движения и чистоты воздуха, наиболее благоприятных для пребывания людей(т. е. оптимальных параметров воздуха). Система кондиционирования воздуха включает в себя комплекс технических средств, осуществляющих требуемую обра-

ботку воздуха (фильтрацию, подогрев, охлаждение, осушку и увлажнение),

транспортирование его и распределение в обслуживаемых помещениях, устройства для глушения шума, вызываемого работой оборудования, источники тепло- и хладоснабжения, средства автоматического регулирования, контроля и управления, а также вспомогательное оборудование. В кондиционерах воздух также очищается от пыли, а в ряде случаев проходит специальную обработку – ионизацию и дезодорации. Различают собственно кондиционеры для отдельных помещений иsplit-системы (разветв-

167

ленные системы) для одновременного обслуживания нескольких помещений центральный агрегат систему воздуховодов и воздухораспределителей [8].

4.4. Санитарно-гигиенические требования при работе с ПЭВМ

Компьютерные технологии, являясь прогрессивным достижением человечества, имеют отрицательные последствия для здоровья. Компьютерная усталость похожа на алкогольное опьянение, пошатывающаяся походка, невнятная речь. Человек почти не замечает ее в процессе работы и может просидеть за компьютером не один час. Характерной особенностью труда за компьютером является необходимость выполнения точных зрительных работ на светящемся экране в условиях перепада яркостей в поле зрения, наличии мельканий, неустойчивости и нечеткости изображения.

Распространенными проявлениями заболеваний при работе на ЭВМ являются следующие [4, 13]:

–зрительные и глазные симптомы(быстрая утомляемость глаз,

резь и боль в глазах, слезоточивость, снижение остроты зрения и запаса относительной аккомодации, нарушение бинокулярного зрения, пелена перед глазами, изменение цвета предметов, покраснение и ощущение усталости век);

–физические недомогания (сонливость, головная боль, онемение конечностей, боли в спине, шее, запястный синдром, сухость кожи и слизистых);

–психические расстройства и нервно-соматические нарушения(чув-

ство тревоги, нарушение сна, сужение интересов, ослабление памяти);

–повышение уровня заболеваемости бронхитом, бронхиальной астмой, острыми распираторными заболеваниями, неврозами, остеохондрозами, обострение заболеваний желудочно-кишечного тракта.

Требования к помещениям при эксплуатации ЭВМ. Рабочие ме-

ста в помещениях с ПК по отношению к световым проемам должны располагаться так, чтобы естественный свет падал сбоку, преимущественно слева. Свет, падающий спереди на рабочее место, утомляет зрение, ухудшая видимость, создает блики на экране. Основным источником электромагнитных излучений (от низких до высоких частот) является строчный трансформатор, находящийся в задней или боковой части монитора, то уровень излучения сзади и сбоку монитора выше, чем от экрана. Поэтому пользователю рекомендуется располагаться на расстоянии, не менее 50 см от экрана монитора, расстояние между боковыми поверхностями мониторов должно быть не менее1,2 м, а между тыловой поверхностью одного монитора и экраном другого– не менее 2 м. Середина экрана монитора

должна располагаться на горизонтали, проведенной на уровне глаз или на

10-20о ниже [7].

Воздух, поступающий в рабочие помещения операторов ЭВМ, должен быть очищен от загрязнений. Кондиционирование воздуха должно обеспечивать поддержание параметров микроклимата в необходимых пре-

168

делах в течение всех сезонов года, очистку воздуха от пыли и вредных веществ, создание необходимого избыточного давления в чистых помещениях для исключения поступления неочищенного воздуха. Температура подаваемого воздуха должна быть не ниже 19 °С [11].

Температуру в помещении следует регулировать с учетом тепловых потоков от оборудования. Предпочтение должно отдаваться оборудованию с малой электрической мощностью. Оборудование надо устанавливать так, чтобы тепловые потоки от него не были направлены на операторов. Следует также ограничивать количество вычислительной техники в помещении и избегать напольных отопительных систем. Для предотвращения образования и защиты от статического электричества необходимо использовать нейтрализаторы и увлажнители, а полы должны иметь антистатическое покрытие. Допустимые уровни напряженности электростатических полей не должны превышать 20 кВ в течение 1 часа.

ПЭВМ являются источниками широкополостных электромагнитных излучений: мягкого рентгеновского;

ультрафиолетового 200-400 нм; видимого 400-750 нм; ближнего ИК 750-2000 нм;

радиочастотного диапазона 3кГц; электростатических полей.

Экспозиционная мощность дозы рентгеновского излучения в любой точке пространства на расстоянии5 см от поверхности ПЭВМ не должна превышать 7,74·10-12 А/кг, что соответствует эквивалентной дозе0,1 мБэр/ч или 100 мкр/ч, согласно санитарным нормам и правилам работы с источниками рентгеновского излучения. Ультрафиолетовое излучение в диапазоне 200-315 нм не должно превышать10 мкВт/м2, излучение в диапазоне 315-400 нм и видимом диапазоне 400-750 нм – 0,1 Вт/м2, в ближнем ИК-диапазоне – 2000 нм – 1мм – 4 Вт/м2. Уровни напряженности электростатического поля не должны превышать 15 кВ/м.

В целях предосторожности следует обязательно использовать защитные экраны, а также рекомендуется ограничивать продолжительность работы с экраном ВДТ, не размещать их концентрированно в рабочей зоне и выключать их, если на них не работают. В помещении должны поддерживаться необходимые уровни ионизации воздуха, согласно табл. 4.5 [16].

169

Примечание: n+ и n- означает положительно и отрицательно заряженные ионы кислорода воздуха – это аэрационный состав воздуха.

В помещениях с ПК должна ежедневно проводиться влажная уборка. Важное место в комплексе мероприятий по созданию условий труда, работающих с ПЭВМ, занимает создание оптимальной световой среды, т. е. рациональная организация естественного и искусственного освещения помещения и рабочих мест. Предусматриваются меры ограничения слепящего воздействия светопроемов, имеющих высокую яркость (8000 кд/м2 и более), и прямых солнечных лучей для обеспечения благоприятного рас-

пределения светового потока в помещении и исключения на рабочих -по верхностях ярких и темных пятен, засветки экранов посторонним светом, а также для снижения теплового эффекта от инсоляции.

Для работы на ЭВМ с ВДТ рекомендуются помещения с односторонним боковым естественным освещением с северной, северо-восточной или северо-западной ориентацией светпроемов. Площадь световых проемов должна составлять25 % площади пола. Удовлетворительное естественное освещение проще создать в небольших помещениях на5-6 рабочих мест, а больших помещений с числом работающих более 20, лучше избегать. В случае, если экран ПЭВМ обращен к окну, должны быть предусмотрены специальные экранизирующие устройства [4, 11].

Оконные проемы должны быть оборудованы регулируемыми устройствами типа жалюзи, занавесей, внешних козырьков.

Искусственное освещение в помещениях и на рабочих местах должны создавать хорошую видимость информации на экране ЭВМ. При этом в поле зрения работающих должны быть обеспечены оптимальные соотношения яркости рабочих и окружающих поверхностей. Наиболее оптимальной для работы с экраном является освещенность200 лк, при работе с экраном в сочетании с работой над документами – 400 лк.

На рабочем месте необходимо обеспечивать, возможно, большую равномерность яркости, исключая наличие ярких и блестящих предметов, для снижения монотонности в поле зрения рекомендуется отдельные пестрые поверхности.

Для освещения рабочих мест применяется комбинированное освещение (общее плюс местное), хотя более предпочтительно общее освещение из-за большего перепада яркостей на рабочем месте при использовании светильников местного освещения.

Для общего освещения используются в основном потолочные или встроенные светильники с люминесцентными лампами. Яркость должна быть не более 200 кд/м2. Источники света лучше использовать нейтральнобелого или «теплого» белого цвета с индексом цветопередачи не менее70. Для исключения засветки экранов прямыми световыми потоками светильники общего освещения располагают сбоку от рабочего места, параллель-

170

но линии зрения оператора. Наиболее подходящими светильниками являются светильники типа ЛПО 36, ЛБ, ЛПО 36 с ВУПРА и другие аналогичные. При использовании светильников с люминесцентными лампами необходимо принимать меры по ограничению пульсации освещенности в пределах до 5 %.

Местное освещение на рабочих местах обеспечивается светильниками, устанавливаемыми непосредственно на рабочем столе или на вертикальных панелях специального оборудования. Они должны иметь непросвечивающий отражатель и располагаться ниже или на уровне линии зрения операторов, чтобы не вызывать ослепления.

Так как при работе на компьютере основная нагрузка ложится на глаза, поэтому большие требования предъявляются к видеотерминальным устройствам (экранам). Предпочтительным является плоский экран, позволяющий избежать наличия на нем ярких пятен за счет отражения световых потоков. Особенно важен цвет экрана. Он должен быть нейтральным. Допустимы ненасыщенные светло-зеленые, желто-зеленые, желто-оранже- вые, желто-коричневые тона.

О качестве экранов судят по отсутствию мерцания и постоянству яркости. При прямом контрасте (темные символы на светлом фоне) частота мельканий должна быть не менее80 Гц. Оптимальная высота расположения экрана должна соответствовать направлению взгляда оператора в секторе 5-35o по отношению к горизонтали. Большой наклон экрана может привести к появлению бликов от светильников. При работе с ЭВМ взгляд

должен падать на экран под прямым углом и отклоняться от горизонтали на 20o.

Условия зрительного восприятия информации на экране зависят от параметров экрана, плотности их размещения, контраста и соотношения яркостей символов и фона экрана.

Монитор является одной из важных частей ПК, оказывающих влияние на здоровье человека. Применяемые на рабочих местах мониторы должны соответствовать требованиям международных нормативов -без опасности (MRP II, ТСО /92, ТСО /95, ТСО /99) и отечественным стандартам и санитарным нормам[18]. К основным параметрам монитора, влияющим на качество изображения являются:

–частота вертикальной развертки (сколько меняется кадров в секунду);

–размер экрана по диагонали в дюймах (15//, 17//, 19//, 21//);

–разрешающая способность (количество точек, которое выводится на экран по горизонтали и вертикали);

–размер зерна.

В настоящее время самыми распространенными являются два типа мониторов: с электронно-лучевой трубкой (ЭЛТ) и жидкокристаллические (ЖК). У ЖК мониторов имеются некоторые недостатки, которые постепенно исправляются производителями (малый угол обзора, инерционность
