Устройство бактериологической лаборатории

Бактериологическая лаборатория (отдел) входит в состав ветеринарной лабо- ратории. В ней проводят бактериологическую диагностику болезней сельскохо- зяйственных животных (включая птиц), пушных зверей, рыб и пчел, проведение экспертизы мяса, молока и других пищевых продуктов кормов.

Материалом для исследований служат кровь, мокрота, фекалии, моча, молоко от больных, кусочки паренхиматозных органов от павших и вынужденно убитых животных, а также пробы объектов внешней среды: воды, воздуха, кормов, почвы и др.; пробы пищевых продуктов.

Лабораторию размещают в отдельном здании, вдали от дорог. В лаборатории предусматривают приемное отделение, патологоанатомический, бактериологиче- ский, серологический, биохимический, вирусологический отделы; термостатные, автоклавные, моечная, бактериологическая кухня (средоварочная). На бак.кухне готовят питательные среды для культивирования микроорганизмов, хранят сте- рильную посуду,хорошо упакованные химические вещества, реактивы.

Для работы в стерильных помещениях оборудуют боксы и предбоксники. От англ. box – коробка, ящик, изолированные застенные камеры, предназначенные для микробиологических исследований в асептических условиях. Бокс состоит из

предбоксника и собственно бокса. В предбокснике хранят комплекс спецодежды, запас инструментов, лабораторной посуды, питательных сред, реактивов.

Стены, пол, потолок, рабочая поверхность стола в боксе должны быть покры- ты материалом,который можно легко дезинфицировать.Перед началом работы полы протирают дезраствором, воздух обеззараживают бактерицидными лампами. У входа в бокс и предбоксник кладут дезковрики.

Лабораторных животных содержат в виварии, там же находятся здоровые ба- раны-доноры, их кровь используют для приготовления эритроцитов для РСК, РНГА, для приготовления кровяных питательных сред.

Устройство микроскопа

Микроскоп - это оптический прибор, позволяющий рассмотреть мелкие дета- ли строения исследуемого объекта, размеры которых лежат за пределами разре- шающей способности глаза (разрешающая способность глаза составляет 80 мкм).

Наиболее распространены световые биологические микроскопы: БИОЛАМ, МИКМЕД, МБР (микроскоп биологический рабочий), МБИ (микроскоп биологи- ческий исследовательский) и МБС (микроскоп биологический стереоскопиче- ский). Они дают увеличение в пределах от 56 до 1350 раз. Стереомикроскоп (МБС) обеспечивает подлинно объемное восприятие микрообъекта и увеличивает от 3,5 до 88 раз.

В микроскопе выделяют две системы: оптическую и механическую (рисунок 1). К оптической системе относят объективы, окуляры и осветительное устройст- во (конденсор с диафрагмой и светофильтром, зеркало или электроосветитель).

Объектив - одна из важнейших частей микроскопа, состоит из металлическо- го цилиндра с вмонтированными в него линзами. Увеличение объектива обозна- чено на нем цифрами. В учебных целях используют обычно объективы х8 и х40.

Качество объектива определяет его разрешающая способность.

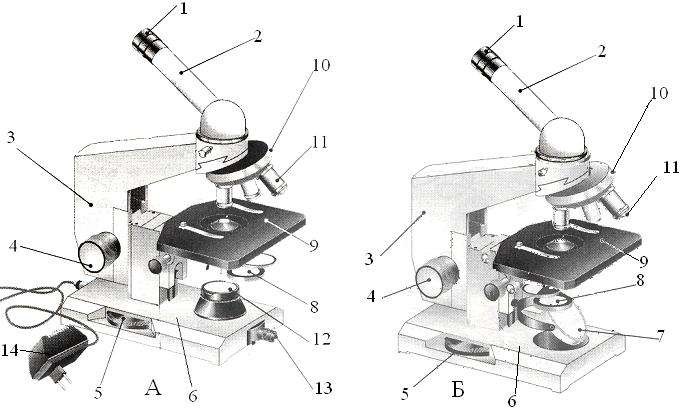

1 - окуляр, 2 - тубус, 3 - тубусодержатель, 4 - винт грубой наводки, 5 - микрометренный винт,

6 - подставка, 7 - зеркало, 8 - конденсор, ирисовая диафрагма и светофильтр,

9 -предметный столик, 10 -револьверное устройство, 11 -объектив,

12 - корпус коллекторной линзы, 13 - патрон с лампой, 14 - источник электропитания

Рисунок 1 - Устройство световых микроскопов: А - МИКМЕД-1; Б - БИОЛАМ.

Окуляр устроен намного проще объектива. Он состоит из 2-3 линз, вмонтиро- ванных в металлический цилиндр. Между линзами расположена постоянная диа- фрагма, определяющая границы поля зрения. Нижняя линза фокусирует изобра- жение объекта, построенное объективом в плоскости диафрагмы, а верхняя слу- жит непосредственно для наблюдения. Увеличение окуляров обозначено на них цифрами: х7, х10, х15. Окуляр, подобно лупе, дает прямое, мнимое, увеличенное изображение наблюдаемого объекта, построенное объективом.

Для определения общего увеличения микроскопа следует умножить увеличе- ние объектива на увеличение окуляра.

Осветительное устройство состоит из зеркала или электроосветителя, кон- денсора с ирисовой диафрагмой и светофильтром, расположенных под предмет-

ным столиком. Они предназначены для освещения объекта пучком света. Зеркало- служит для направления света через конденсор и отверстие предметного столика на объект. Оно имеет две поверхности: плоскую и вогнутую. В лабораториях с рассеянным светом используют вогнутое зеркало.Электроосветительустанавли- вается под конденсором в гнездо подставки. Конденсор состоит из 2-3 линз, встав- ленных в металлический цилиндр. При подъеме или опускании его с помощью специального винта соответственно конденсируется или рассеивается свет, па- дающий от зеркала на объект. Ирисовая диафрагма расположена между зеркалом и конденсором. Она служит для изменения диаметра светового потока, направ- ляемого зеркалом через конденсор на объект, в соответствии с диаметром фрон- тальной линзы объектива и состоит из тонких металлических пластинок. С помо- щью рычажка их можно то соединить, полностью закрывая нижнюю линзу кон- денсора, то развести, увеличивая поток света. Кольцо с матовым стеклом или све- тофильтром уменьшает освещенность объекта. Оно расположено под диафрагмой и передвигается в горизонтальной плоскости.

Механическая система микроскопа состоит из подставки, коробки с микро- метренным механизмом и микрометренным винтом, тубуса, тубусодержателя, винта грубой наводки, кронштейна конденсора, винта перемещения конденсора, револьвера, предметного столика.

Подставка - это основание микроскопа.

Микрометренный винт служит для незначительного перемещения тубусо- держателя, а, следовательно, и объектива на расстояния, измеряемые микрометра- ми. Полный оборот микрометренного винта передвигает тубусодержатель на 100 мкм, а поворот на одно деление опускает или поднимает тубусодержатель на 2 мкм. Во избежание порчи микрометренного механизма разрешается крутить мик- рометренный винт в одну сторону не более чем на половину оборота.

Винт грубой наводки используют для значительного перемещения тубусо- держателя, а, следовательно, и объектива с целью фокусировки объекта при малом увеличении.

Тубус - цилиндр, в который сверху вставляют окуляры, он подвижно соединен с головкой тубусодержателя.

Револьвер предназначен для быстрой смены объективов, которые ввинчива- ются в его гнезда.Центрированное положение объектива обеспечивает защелка, расположенная внутри револьвера.

Тубусодержатель несет тубус и револьвер.

Предметный столик предназначен для расположения на нем препарата. В се- редине столика имеется круглое отверстие, в которое входит фронтальная линза конденсора. На столике имеются две пружинистые клеммы - зажимы, закрепляю- щие препарат.

Объективы различают сухие и погруженные (водные и масляные), т.е. им- мерсионные. При пользовании сухими объективами между фронтальной линзой объектива и препаратом имеется прослойка воздуха. Световые лучи, проходящие через стекло препарата, попадая в воздушную прослойку, преломляются, откло- няются и только часть их проникает в объектив. Для них необходимо большое ко- личество света. При использовании иммерсионного объектива на микроскопируе- мые препарат наносят каплю масла, т.к. коэффициент преломления его равен ко- эффициенту преломления стекла. В эту каплю жидкости помещают линзу объек- тива, образуется оптически однородная среда, в которой лучи не рассеиваются, а проходят через фронтальную линзу, хорошо освещая поля зрения (рисунок 2).

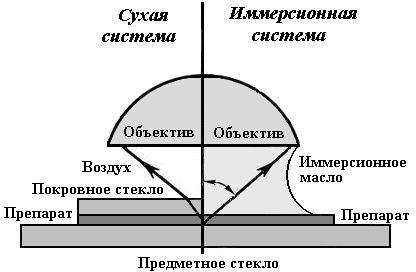

Рисунок 2 – Принцип работы сухого и погруженного объективов.
