Проектирование рабочей зоны
После вычерчивания эскиза детали в меню "Сервис" выберите библиотеку "Рабочая зона". На экране появится командное меню (рис. 42).

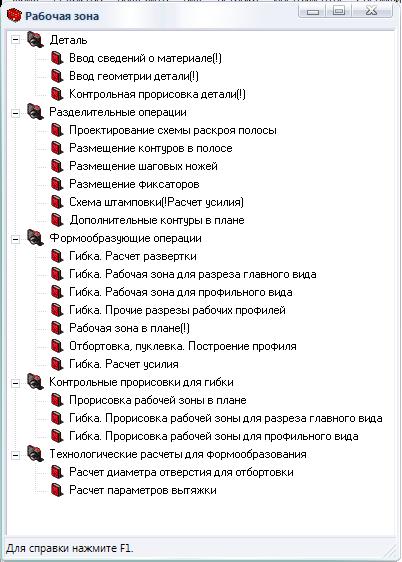

Рис. 42. Диалоговое окно «Рабочая зона»
Меню содержит разделы:
Деталь. Команды из раздела Деталь обязательно выполнять для любых операций;
Разделительные операции. Для разделительных операций (вырубка, пробивка) выполняйте команды из раздела "Разделительные операции", для формообразующих (гибка, отбортовка, пуклевка и др.) - из раздела "Формообразующие операции". Если в проектируемом штампе есть и разделительные, и формообразующие операции, выполните необходимые команды из обоих разделов;
Формообразующие операции. Раздел содержит команды:
"Гибка. Расчет развертки";
"Гибка. Рабочая зона для разреза главного вида";
"Гибка. Рабочая зона для профильного вида";
"Гибка. Прочие разрезы рабочих профилей";
"Рабочая зона в плане(!)";
"Отбортовка, пуклевка. Построение профиля";
"Гибка. Расчет усилия". Усилие гибки штампа определяется как суммарное значение усилий для отдельных участков гибки. Расчет ведется последовательно для каждого участка;
Контрольные прорисовки для гибки;
Технологические расчеты для формообразования.
Кроме этого, для формирования рабочей зоны необходимо осуществить выбор пресса (рис. 43).
Выбирать пресс рекомендуется после формирования рабочей зоны и после выполнения расчетов усилий.
Для выбора пресса в Дерево проекта добавьте узел "Выбор пресса" и нажмите на кнопку "Проектирование объекта".
На экране откроется окно, в котором отображена таблица паспортных данных прессов. В верхней левой части окна показаны исходные данные для выбора пресса (рассчитанное усилие пресса и габариты блока, если блок был спроектирован).
В таблице по умолчанию подсвечивается пресс, выбранный системой по исходным данным.
Для получения справки о названии заголовков таблицы наведите курсор мыши на соответствующий заголовок.
Для выбора пресса выделите курсором строку таблицы и нажмите на кнопку "OK".
Рис. 43. Диалог выбора прессового оборудования
Чертеж стола и ползуна пресса
Выполняйте отрисовку стола и ползуна пресса только после выбора пресса. Фрагменты с изображением стола и ползуна пресса находятся в папке ...\NSI\PRESS. Если для каких-то прессов нет фрагментов, их можно создать средствами системы КОМПАС-ГРАФИК. Правила занесения данных о фрагментах в НСИ приведены в документе "Инструкция по формированию и ведению базы данных".
Для отрисовки стола или ползуна пресса:
В Дереве проекта в узел"Выбор пресса" добавьте "Чертеж стола и ползуна пресса".
Нажмите на кнопку "Проектирование объекта".
Автоматически загружается КОМПАС-ГРАФИК, открывается сборочный чертеж и появляется командное меню
Вызовите команду. По команде "Отрисовка стола пресса" на плане низа отрисуется фрагмент стола пресса, по команде "Отрисовка ползуна пресса" на плане верха отрисуется фрагмент ползуна пресса.
