3.10.4. Конструктивные разновидности передач винт-гайка

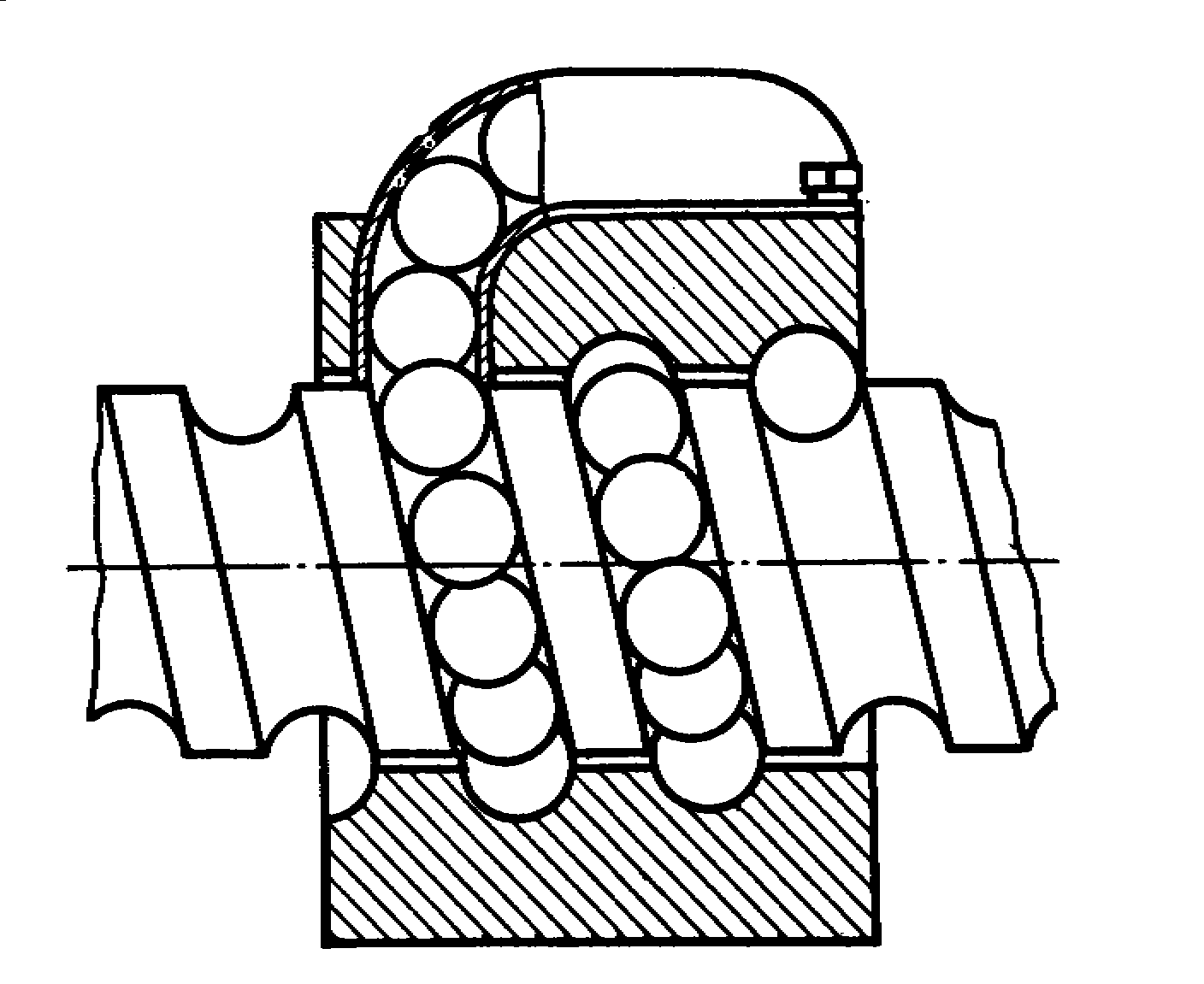

В большинстве конструкций ШВМ шарики перемещаются по замкнутой траектории в гайке (рис 13,а). Выкатываясь из резьбы, они возвращаются в исходное положение по обводным каналам, которые выполняют в специальных вкладышах, вставленных в окна гайки. Шарики не выводятся из контакта с винтом, а переваливаются через выступ резьбы. Обычно в гайке предусматривают три вкладыша и располагают их под углом 120, причем шарики разделены на три независимо циркулирующие группы.
|
а) |
|
б) |
Рис. 13. Устройство возврата шариков в гайке качения |
Иногда обводные (циркуляционные) каналы выполняют в теле винта (рис. 13,б) в этом случае передача заметно выигрывает в габарите. В общем случае шариковинтовая пара не должна иметь больше 3 4 рабочих витков так как последующие витки практически нагрузку не воспринимают, а лишь увеличивают трение и размеры гайки.
С целью уменьшения радиальных размеров и упрощения конструкции иногда используют передачи без обводного канала и без замкнутой цепочки шариков (без рециркуляции шариков). У таких передач винт выполняют 2-х или 3-х заходным, и тогда в сечении плоскости гайки симметрично располагаются 2-3 шарика, удерживаемые сепаратором, чтобы улучшить характеристики винтовой пары можно собрать пакет, соединив его болтами. Общим недостатком таких передач является их низкая нагрузочная способность (из-за малого числа рабочих шариков) и низкая кинематическая точность (из-за проскальзывания шариков в зонах контактов).
Роликовая планетарная передача винт-гайка состоит из винта и гайки с многозаходной треугольной резьбой и резьбовых роликов — сателлитов, размещенных в гайке. На роликах нарезана треугольная резьба с выпуклым профилем, обеспечивающим точечный начальный контакт. Углы подъема резьбы на гайке и на роликах одинаковы. Для этого резьба гайки должна быть многозаходной с числом заходов (целое число) равным отношению средних диаметров гайки и роликов. Это обеспечивает невыкатывание роликов из гайки.
На концах роликов нарезаны зубья, которые сцепляются с зубьями на венцах, запрессованных в гайку по ее концам. Эти зацепления исключают возможность проскальзывания роликов. Ролики направляются сепаратором.
Роликовые планетарные передачи винт-гайка обладают большей несущей способностью и жесткостью, чем шариковые, в них не происходит заметного увеличения зазора в период работы. Поэтому передачи следует считать перспективными.
Сравнительно недавно (1957 г.) были изобретены волновые винтовые передачи их основным достоинством является возможность реализации высоких передаточных чисел и способность передавать движение через непроницаемую оболочку, полностью исключающую контакт двух сред, разделенных этой оболочкой.
Генератор волн располагается снаружи гайки. Винт и гибкая гайка с резьбовыми канавками, расположенная на внутренней поверхности гибкой трубы, имеют разные средние диаметры резьбы при одном и том же шаге. Генератор эллиптической формы при вращении деформирует гайку, вводя ее в контакт с винтом на некотором участке (в пределах угла ).
Скорость и направление движения винта зависят от скорости и направления генератора, а также от параметров резьб винта и гайки. Направление резьб может быть различным или одинаковым.
