7.4. Расчет винтовых пружин растяжения (сжатия)
В любом поперечном сечении витка пружины растяжения или сжатия при ее работе возникают сила Р, направленная вдоль осевой линии пружины, и момент , вектор которого перпендикулярен к оси пружины (рис. 38). Сила Р раскладывается на составляющие и
.
|

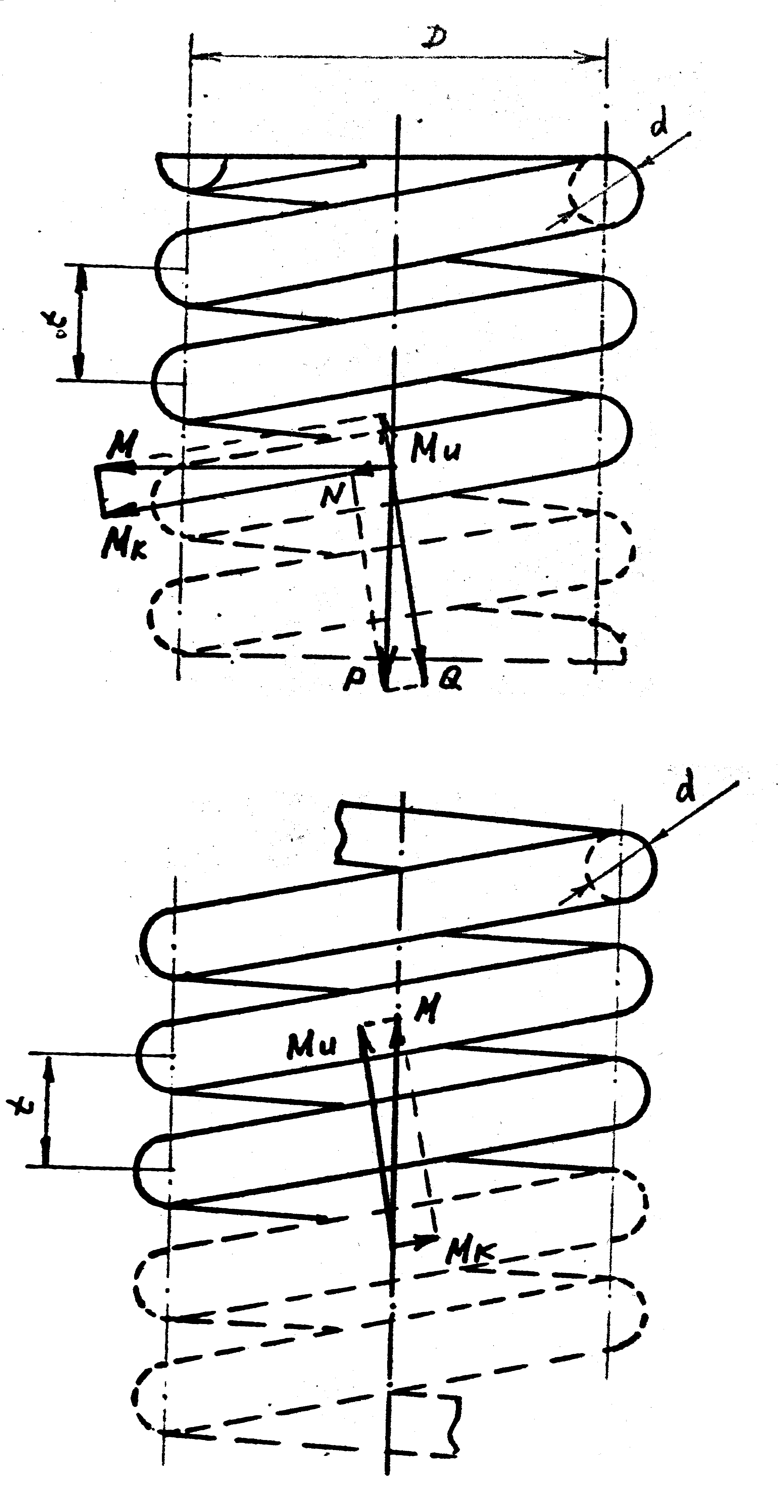

Рис. 38. К расчету цилиндрических пружин растяжения и кручения |
|
Рис. 39. Плоская биметаллическая пружина |
Момент раскладывается на крутящий
и изгибающий
моменты. В связи с тем, что , то значительно меньше , а значительно меньше . Поэтому расчет пружин ведут по , пренебрегая остальными величинами ввиду их малости. При этом принимают . Тогда . Расчет сводится к определению расчетных касательных напряжений
где — полярный момент сопротивления для круглого сечения.
При этом необходимо учесть влияние кривизны витков и поперечной силы на величину напряжений. Это учитывается коэффициентом . Окончательно:
.
При пульсирующей нагрузке значения следует принимать в 1,25 1,5 раза ниже, чем при статической нагрузке.
Величина коэффициента принимается в зависимости от индекса .
|
4 |
5 |
6 |
8 |
10 |
12 |
|
1,37 |
1,29 |
1,24 |
1,17 |
1,14 |
1,11 |
При проектном расчете определяют величину диаметра проволоки, задавшись значением индекса . Диаметр проволоки , вычисленный по формуле согласовывается с размером по ГОСТ.
.
Зная , можно определить и
.
При расчетах различают следующие силы пружины:
при предварительной деформации — ;
при рабочей деформации — (соответствует наибольшему принудительному перемещению подвижного звена в механизме),
при максимальной деформации (допускаемой) —
Обычно пружина устанавливается с действующей на нее начальной нагрузкой , причем, . Максимальная сила пружины . При изменении силы пружины от до жесткость пружины определяется по формуле:
где — рабочий ход пружины, величина которого назначается или вычисляется по условиям работы механизма.
Жесткость одного витка пружины равна:
где — модуль сдвига материала проволоки пружины; для
стали МПа, тогда, для стальной пружины:
где , Н/мм;
, мм.
Число рабочих витков пружины:
Полное число витков:
Здесь: — число опорных витков.
Максимальная деформация одного витка пружины:
Здесь — max деформация пружины,
.
Шаг пружины в ненагруженном состояния определяется по формулам:
для пружин сжатия
;
для пружин растяжения
.
Высота пружины при ее максимальной деформации
,
где — число зашлифованных витков. Высота пружины в свободном состоянии:
для пружины сжатия
;
для пружины растяжения
.
Длина развернутой пружины (без прицепов)
.
Более подробный геометрический расчет винтовых цилиндрических пружин сжатия и растяжения из стальной проволоки круглого сечений приведен в ГОСТ 13765 – 86.
