1.4. Формализация технико-эксплуатационных требований, предъявляемых к объекту проектирования
При автоматизированном проектировании выполнение проектных процедур основано на оперировании математическими описаниями объекта проектирования. В том случае, когда математическое описание является детерминированным, при заданных значениях внешних параметров выходные параметры однозначно определяются вектором внутренних параметров :
…………….. (1.5)
В процессе проектирования все или некоторая часть внутренних параметров элементов объекта проектирования могут варьироваться в некоторых пределах, что позволяет в дальнейшем называть их управляемыми переменными. Те внутренние параметры, которые, как и внешние параметры, остаются неизменными в процессе проектирования, образуют совокупность неуправляемых переменных. Для определенности будем считать, что могут принимать различные значения все внутренних параметров, в связи с чем, будем обозначать управляемые переменные вектором , на компоненты которого наложены прямые ограничения, отражающие существующие требования физической и технологической реализуемости, конструктивные соображения и условия эксплуатации:
(1.6)
где — нижнее и верхнее предельно допустимые значения для i-й управляемой переменной.
Область пространства управляемых переменных, в которой выполняется система прямых ограничений (1.6), будем называть областью поиска:
(1.7)
В процессе проектирования стремятся выбирать значения вектора управляемых переменных, принадлежащего области поиска , таким образом, чтобы удовлетворить техническим требованиям, которые предъявляются к выходным параметрам объекта проектирования. Эти требования весьма разнообразны и определяются многими условиями, среди которых можно отметить следующие:
- условия физической и схемной реализуемости;
- требования к предельно допустимым значениям выходных параметров, определяющие норму, устанавливаемую на выходные параметры в техническом задании;
- условия функционирования, гарантирующие надежную и экономичную работу реального объекта;
- предельные значения режимных параметров и т.д.
При формализации задачи автоматизированного проектирования удовлетворение этих требований сводится к выполнению системы соотношений между выходными параметрами и их предельно допустимыми по техническому заданию значениями , которые называют условиями работоспособности. Несмотря на разный физический смысл требований, предъявляемых к объекту проектирования, ограничения на выходные параметры можно записать в виде системы неравенств:
(1.8)
где — нормы, предъявляемые к j-му выходному параметру.
Ограничения (1.8) эквивалентны следующей системе неравенств, записанной в векторной форме:
(1.9)
где
К системе неравенства (1.9) может быть сведено любое k-ое ограничение типа равенства:
(1.10)
путем замены его парой неравенств:
Физический смысл ограничения типа равенства (1.10) заключается в том, что какие-то из выходных параметров объекта проектирования должны принимать строго определенные значения
В свою очередь, любое ограничение типа неравенства с помощью введения дополнительной переменной сводится к эквивалентному ограничению типа равенства:
0.
Одной из особенностей задач автоматизированного проектирования является то, что в систему ограничений (1.8) могут входить выходные параметры, которые непрерывно зависят от независимой переменной v (пространственной координаты, времени, частоты и т.д.). Такими выходными параметрами могут быть амплитудно-частотная или фазово-частотная характеристика, коэффициент усиления по напряжению или мощности, напряжение или линейное перемещение для заданного материала конструкции и т.д. В этом случае нормы, накладываемые на выходной параметр , должны выполняться в некотором диапазоне изменения независимой переменной :
(1.11)
Переход от непрерывного ограничения (1.11) к ограничению типа (1.9), не зависящему от значения независимой переменной v, можно осуществить, например, с помощью дискретизации условия (1.11), заменяя интервал -сетью состоящей из s равномерно расположенных точек:
(1.12)
Совокупность точек (1.12) характеризуется точностью , равной расстоянию между двумя смежными точками множества . Очевидно, для любой непрерывной функции можно выбрать такое число , что для любого выполнение неравенства (1.11), зависящего от непрерывно изменяющейся переменной , будет эквивалентно выполнению неравенства:
(1.13)
В дальнейшем будем считать, что ограничения типа (111) сведены к системе неравенств (1.9) с помощью соотношения (1.13).
Область пространства управляемых переменных, в пределах которой выполняются все условия работоспособности (1.9), будем называть областью работоспособности:
(1.14)
В процессе проектирования представляют интерес только те значения управляемых переменных х, которые принадлежат области D, образованной пересечением области поиска Dx и области работоспособности Dg:
(1.15)
Множество D состоящее из всех трех векторов управляемых переменных х, для которых одновременно выполняются системы неравенств (1.6) и (1.9), называется областью допустимых решений. Любому вектору управляемых переменных х, принадлежащему области допустимых решений , соответствует работоспособный вариант объекта проектирования, для которого выполняются все условия технического задания.
По структуре область допустимых решений D может оказаться выпуклым или невыпуклым множеством, которое, в свою очередь, может быть односвязным или многосвязным.
Множество точек, образующих область допустимых решений D,называется выпуклым множеством, если для любой пары точек отрезок прямой линии, соединяющей эти точки
также полностью принадлежит области D. На рис. 1.2 приведены примеры выпуклой и невыпуклой областей допустимых решений D.

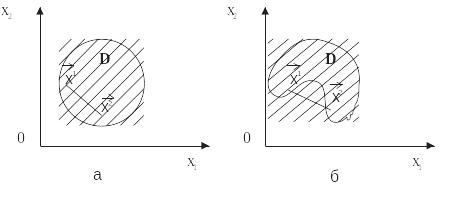

Р ис. 1.2. Выпуклая (а) и невыпуклая (б) области допустимых решений D
Множество точек, образующих область допустимых решений D, называется многосвязным множеством, если оно состоит из нескольких отдельных частей (выпуклых или невыпуклых), которые не связаны между собой. В противном случае, область допустимых решений образует односвязное множество. На рис. 1.3 приведены примеры односвязной области D:
и многосвязной области D, состоящей из двух частей
.

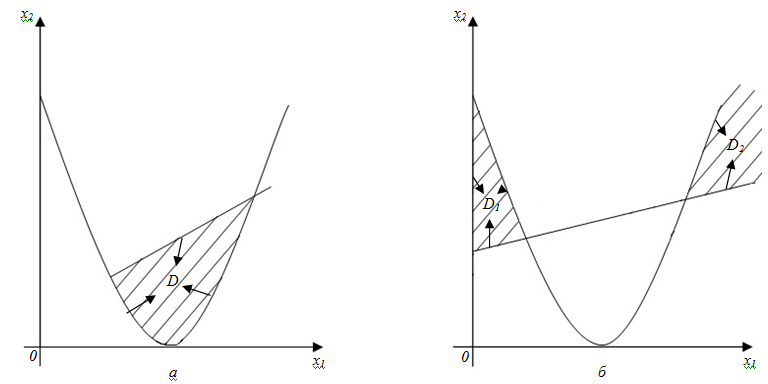

Рис. 1.3. Односвязная D(a) и многосвязная (б) области допустимых решений
В заключение отметим, что при использовании в задачах автоматизированного проектирования стохастического математического описания проектируемого объекта (1.3) введенное понятие области работоспособности (1.14) позволяет реализовать проектную процедуру оценки процента годных вариантов, связанную с определением вероятности выполнения условий работоспособности (1.8) проектируемого объекта при заданных законах распределения неконтролируемых параметров:
(1.16)
Вычисление статистического показателя (1.16), в котором отражается случайный характер внутренних параметров, может быть выполнено методом Монте-Карло, требующим проведения N одновариантных анализов объекта проектирования при заданных случайных значениях неконтролируемых параметров
