3.4.2.2 Программно-аппаратные комплексы радио-, радиотехнической разведки
Существенное преимущество перед остальными получают сканерные приемники, имеющие возможность работы под управлением компьютера. Созданные на их базе программно-аппаратные комплексы по своим возможностям практически не отличаются от специальных комплексов РРТР. Использование внешней ПЭВМ с программным обеспечением позволяет решать широкий класс задач радио-, радиотехнической разведки и контроля в автоматизированном режиме, существенно расширив возможности самого приемника, а также реализовать совершенно новые функции и режимы.
Высокая степень автоматизации позволяет проводить поиск, обнаружение, распознавание и регистрацию сигналов РЭС, а также перехват и регистрацию сообщений, передаваемых по каналам радиосвязи. Комплексы позволяют проводить анализ радиоэлектронной обстановки (РЭО) по районам применения, вести базу РЭС и использовать ее для эффективного обнаружения новых РЭС, в том числе при кратковременных сеансах их работы (например, мобильных и сотовых систем связи). Малый вес и габариты комплексов в сочетании с универсальным питанием (12В, 220 В), встроенные батареи позволяют работать с ними в салоне автомобиля, в стационарных и полевых условиях. В основном используются программно-аппаратные комплексы, построенные на базе сканерных приемников фирмы A.O.R. ltd (Япония): AR-5000, AR-3000A, AR-8000, AR-2700 и фирмы Icom (Япония): IC-7100, IC-8500, IC-9000 и т.п. К ним относятся программно-аппаратные комплексы типа АВАНГАРД (АРК-ПА2), КРОНА (АРК- ПК2), ARS-NB, НП-11СМ-2, НП-11С-3, КРК-П2 и др. На рисунок 3.54 представлен портативный программно-аппаратный комплекс радиоразведки на базе сканерного приемника AR-3000.
Коротко рассмотрим возможности данных комплексов. Программно-аппаратный комплекс быстрого панорамного анализа радиочастотного спектра АВАНГАРД (АРК-ПА2) предназначен для анализа загрузки частотного диапазона, а также спектров отдельных сигналов, регистрации данных на жесткий диск, обработки накопленной информации и решения различных задач радио-, радиотехнической разведки в мобильном и стационарном вариантах.

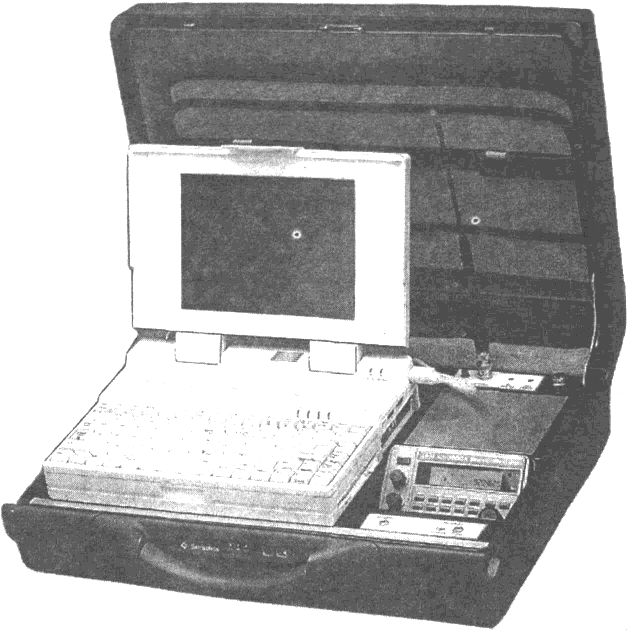

Рисунок 3.54 Программно- аппаратный комплекс радио разведки на базе портативного сканерного приемника AR-3000A и персонального компьютера "Notebook"
Использование специального блока быстрого панорамного анализа позволяет увеличить скорость анализа радиодиапазона и точность получаемых результатов примерно в сто раз по сравнению с обычным радиоприемником AR-3000A. Программа обработки создаваемых архивов позволяет воспроизвести в динамике радиоэлектронную обстановку за контролируемый период и получить практически любые статистические результаты по каждому обнаруженному сигналу: гистограммы распределения амплитуды и длительности сеанса, паузы между сеансами, графики текущей амплитуды, загруженности радиоканалов, коэффициент корреляции с другими радиосигналами по признакам двухчастотных симплексных или дуплексных радиосетей и др. Комплекс позволяет вести разведку в диапазоне от 25 до 2000 МГц. При этом ширина диапазона панорамного анализа составляет от 3 до 30 МГц. Точность определения несущей частоты немодулированного сигнала по входу промежуточной частоты- не хуже 2 кГц, а динамический диапазон уровней входных сигналов блока панорамного анализа- не менее 50 дБ при чувствительности аппаратуры не хуже 1 мкВ. Скорость панорамного анализа при отображении на экране монитора не менее 4 МГц/с, а при записи на жесткий диск без отображения - не менее 5 МГц/с.
В комплексе реализованы два основных режима работы:
панорамный анализ радиодиапазона;
обработка накопленной информации. В режиме панорамный анализ радиодиапазона комплекс позволяет осуществлять:
управление работой аналого-цифрового преобразователя (АЦП), процессора ADSP-2101 и приемника AR-3000A;
анализ спектров сигналов РЭС в анализируемом радиодиапазоне;
запись результатов панорамного анализа в виде файла на жесткий диск ПЭВМ.
В режиме обработка накопленной информации комплекс производит обработку файлов данных панорамного анализа и позволяет осуществлять:
просмотр загрузки радиочастотного диапазона во времени;
анализ временных и статических взаимосвязей между выбранным и остальными сигналами;
поиск сигналов РЭС в заданном частотном диапазоне (полосе наблюдения);
формирование протоколов и распечатку получаемых диаграмм.
Все операции в комплексе выполняются под управлением ПЭВМ с помощью простой в освоении программы. Программно-аппаратный комплекс радиоконтроля ARS-NB предназначен для анализа загрузки частотного диапазона и автоматического контроля УКВ- радиосетей (радионаправлений) и сотовых систем связи с записью на жесткий диск ПЭВМ панорамы загрузки радиочастотного спектра, несущих частот РЭС, времени обнаружения, длительности и относительного уровня, а также детектирования речевых сигналов. Записанные на жесткий диск данные можно вывести на экран монитора, а речевые сигналы прослушать через головные телефоны или громкоговоритель.
