3.4.1 Портативные средства акустической разведки

3.4.1.1 Проводные системы, портативные диктофоны и электронные стетоскопы

Для перехвата и регистрации разговоров, ведущихся как на открытой местности, так и в помещениях и автомобилях, используются средства акустической разведки: микрофоны, направленные микрофоны, контактные микрофоны (стетоскопы), акустические закладки, лазерные системы акустической разведки и т.д.

Те или иные средства акустической разведки выбираются в зависимости от возможности доступа в контролируемое помещение или к лицам, ведущим разговоры на интересующую тему.

Микрофоны динамического, конденсаторного или электретного типов имеют чувствительность б... 10 мВ/Па и способны регистрировать голос человека нормальной громкости на расстоянии до 10...15 м, а некоторые образцы - на расстоянии до 20 м. При этом частотный диапазон составляет в основном от 100...300 Гц до 5...7 кГц. Однако в некоторых случаях используются микрофоны с частотным диапазоном от 50 Гц до 15...18 кГц.

В том случае, если имеется постоянный доступ в контролируемое помещение, в нем заранее могут быть установлены миниатюрные микрофоны, соединительные линии которых выводятся в специальные помещения, где находится агент и установлена регистрирующая или передающая аппаратура. Причём длина соединительного кабеля может достигать 5000 м как, например, в системе РК. 1055-SS . Такие системы перехвата акустической информации часто называют проводными системами.

Чтобы микрофоны не были обнаружены, они выпускаются в сверхминиатюрном исполнении (диаметр менее 2,5 мм) и камуфлируются под предметы интерьера помещений. Например, на 19-м этаже здания представительства СССР при ООН в Нью-Йорке микрофоны были установлены в разъемах индивидуальных выходов коллективной антенны и соединялись через антенный кабель с передающей аппаратурой, установленной в электронном боке коллективной антенны.

Современные технологии позволяют изготавливать субминиатюрные микрофоны, которые легко установить за занавеской, в оконной раме или в раме картины. К таким микрофонам относится, например, сверхминиатюрный микрофон РК-905 (рисунок 3.21), который можно устанавливать под обоями. Отличительной особенностью микрофона является то, что его практически невозможно обнаружить даже с помощью нелинейных локаторов.

Для повышения качества перехваченных разговоров микрофоны устанавливаются, как правило, вблизи мест возможного ведения разговоров, например, стола в комнате для ведения переговоров или кафедры в конференц-зале.

Для съема информации с использованием выносных микрофонов различными фирмами выпускаются комплекты специальной аппаратуры. Например, фирмой РК Elektronic выпускается комплект акустической разведки РК-935, включающий специальный магнитофон со временем непрерывной записи на 12ч, шесть миниатюрных электронных микрофонов, а также миксер для них. Существует возможность прослушивания каждого канала напрямую. Для подключения микрофонов к магнитофону в комплект входят очень тонкие кабели длиной до 100 м. Магнитофон оборудован системой управления голосом включения записи (VAS). Весь комплект размещается в обычном дипломате (рисунок 3.22) .

Регистрирующая или передающая аппаратура устанавливается, как правило, в местах, доступ в которые затруднен. Например, в здании посольства США регистрирующая и передающая аппаратура была установлена в стропилах на чердаке и в основании фундамента здания на глубине 2 м .

В качестве регистрирующей аппаратуры используются, как правило, магнитофоны и диктофоны с длительным временем записи (до 7...16 ч). Для улучшения качества записи чаще используются цифровые магнитофоны. К ним относятся, например, цифровые многоканальные магнитофоны РК-890 (

рисунок. 3.23) , "DIG-IT", "ЭТ" и другие.

Рисунок 3.21. Миниатюрные микрофоны в обычном исполнении:

а) электретный микрофон РК-900;

б) электретный микрофон РК-900-S

Рисунок 3.22. Комплекты акустической разведки: а) РК- 935; б) PK-935-S

Рисунок 3.23. Многоканальный цифровой магнитофон РК – 890

Рисунок 3.24. Система цифровой фильтрации РК-1995- S

Система цифровой записи "DIG-IT" обеспечивает запись и воспроизведение аналоговых сигналов речевого диапазона (300 ... 3000 Гц). Возможная конфигурация системы - от 4 до 30 каналов. Запись осуществляется одновременно по всем каналам. Система записывает аналоговый сигнал в цифровой форме, предварительно сжав цифровые данные в несколько раз. Сжатие данных осуществляется по алгоритму ADPCM. После сжатия данные записываются на стандартные носители компьютера: жесткий диск, стример, магнитооптический диск и т.д. В системе предусмотрены две степени сжатия, которые напрямую влияют на качество воспроизводимого звука. Система состоит из блока записи и блока воспроизведения. Блок записи устанавливается в системный блок компьютера.

Для управления воспроизведением служит программное обеспечение, которое позволяет:

1. практически моментально получить доступ к любому ранее записанному фрагменту в выбранном для прослушивания файле;

2. отсортировывать записанные разговоры по различным признакам (время начала, длительность, номер канала);

3. выделять и копировать в новый файл (файл фрагментов) как разговоры полностью, так и фрагменты из них по выбору;

4. переписывать созданные файлы фрагментов на другие носители с использованием звукозаписывающей аппаратуры;

5. гибко управлять процессом воспроизведения (перематывать вперед и назад, вернуться на начало записи, нажать паузу и т.д.).

В качестве передающей аппаратуры, в основном, используются радиопередатчики, работающие в диапазонах VHF, UHF и SHF (GHZ) и использующие сложные сигналы и кодирование (шифрование) передаваемой информации. В ряде случаев при передаче используется аппаратура быстродействия. Для повышения качества и обеспечения возможности коррекции записанного разговора используются стереомагнитофоны и эквалайзеры. При использовании стереомагнитофонов появляется возможность за счёт стереоэффекта дифференцировать и отделять от информативной разговорной речи такие помехи, как шумы бытовых приборов, внешние уличные шумы и т.д.

Эквалайзеры (рисунок 3.24) представляют собой специальные устройства с набором различных фильтров: фильтров верхних и нижних частот, полосовых, октавных, чебышевских и других фильтров. Эти фильтры включаются по определённой программе в зависимости от характера искажений сигнала и помех.

Наряду с эквалайзерами для повышения разборчивости речи используются специальные программно-аппаратные комплексы. К таким комплексам относятся, например, инструментальный комплекс анализа речи "ИКАР" и двухканальное цифровое устройство шумоочистки сигналов с расширенными возможностями STC-H117 и "Золушка-31".

В состав подобных комплексов входят:

1. устройство ввода/вывода речевых сигналов, включающее аналого-цифровой и цифро-аналоговый преобразователи;

2. плата специализированного сигнального процессора, предназначенная для реализации в реальном масштабе времени процедур цифровой обработки речевых сигналов, в частности шумоподавления;

3. устройство (пульт) управления;

4. ПЭВМ типа IBМ PC;

5. программное обеспечение и другие средства. Специализированные устройства вместе с пультом управления могут быть выполнены в едином корпусе, как это сделано в комплексе "Золушка-31".

Возможности программно-аппаратных комплексов по обработке речевых сигналов рассмотрим на примере комплекса "ИКАР". Функциональные возможности:

1. Комплекс позволяет устранять шумы и искажения путем использования следующих методов:

- адаптивной фильтрации с регулировкой скорости и порогов адаптации, числа коэффициентов, задержки с выбором типа алгоритма фильтра;

- компенсации влияния АЧХ канала звукозаписи с помощью ^слепого" прецизионного выравнивания спектра;

- 2000-полосного эквалайзера реального времени;

- фильтрации с помощью различных фильтров (ФНЧ, ФВЧ, ПФ, РФ);

- частотного вычитания (удаления стационарных и медленно меняющихся по спектру помех);

- удаления импульсных помех;

- динамической фильтрации;

- нелинейных амплитудных преобразований.

При этом устраняются следующие типы искажений:

- шумы транспортных средств;

- сетевые наводки;

- типовые помехи телефонной сети и радиоканалов;

- шумы бытовой техники (шум вентилятора, холодильника и т.п.);

- широкополосные и медленно меняющиеся шумы;

- рокот и детонация двигателя диктофона;

- компенсация неравномерности АЧХ диктофона.

2. Комплекс имеет мощный сигнальный редактор, позволяющий устранять многие виды помех вручную: арифметические операции над сигналами, их линейные и нелинейные преобразования, уникальная возможность ручного исправления искажённого сигнала с помощью "мыши".

3. Режимы работы аппаратуры позволяют в реальном времени "очищать" сигналы в каналах связи или фонограмме.

4. Комплекс предоставляет средства ускоренного получения текстовых расшифровок - компьютерного транскрайбера, сочетающего возможности текстового редактора и сервиса цифрового магнитофона.

Распечатка текстов с помощью транскрайбера ускоряет эту работу по сравнению с использованием обычного магнитофона в 2...3 раза. Комплекс "ИКАР" позволяет опытному оператору разобрать речь даже в том случае, когда она на исходной фонограмме трудноуловима. Контролируемые помещения оборудуются системой подслушивания в основном при строительстве или реконструкции объекта. Если агенты не имеют постоянного доступа в контролируемое помещение, но имеется возможность его кратковременного посещения под различными предлогами, например проверки системы освещения, кондиционирования или уборки помещения, для ведения акустической разведки могут использоваться портативные магнитофоны и диктофоны, закамуфлированные под предметы повседневного обихода, например книги, письменные приборы, пачки сигарет и т.д. Они скрытно устанавливаются в помещении, как правило, непосредственно перед проведением закрытого мероприятия. После окончания мероприятия магнитофоны (диктофоны) из помещения убираются. Конечно, портативный диктофон может находиться и у одного из лиц, присутствующих на закрытом совещании. В этом случае обычно используют очень миниатюрные выносные микрофоны, установленные под одеждой или камуфлированные под пуговку, авторучку, наручные часы и т.п. (рисунок 3.25 и 3.26). Портативный диктофон или магнитофон может быть вмонтирован в обычный дипломат.

Рисунок 3.25. Электретный микрофон РК-900-SS

Рисунок 3.26. Камуфлированные микрофоны: РК-880иРК-910;

Причём скрытые внешние микрофоны обеспечивают высококачественную запись даже при закрытом дипломате. Портативные диктофоны могут быть использованы и для записи разговора, ведущегося на улице, "случайно" оказавшимся поблизости (на расстоянии 5...10 м) прохожим.

В настоящее время зарубежными фирмами выпускается огромное количество портативных диктофонов, легко умещающихся в карманах пиджака или брюк и обеспечивающих время непрерывной записи от 30 мин до нескольких часов (рисунок 3.27).

Современные портативные диктофоны оборудованы встроенными и миниатюрными выносными микрофонами, имеют автоматическую регулировку уровня записи (АРУЗ), устройство управления голосом включения записи (VAS), автореверс и автостоп, счётчик ленты. Последние модификации оборудованы эквалайзерами и устройством фиксации времени записи разговоров. Сверхминиатюрные диктофоны могут управляться со специальных устройств дистанционного управления.

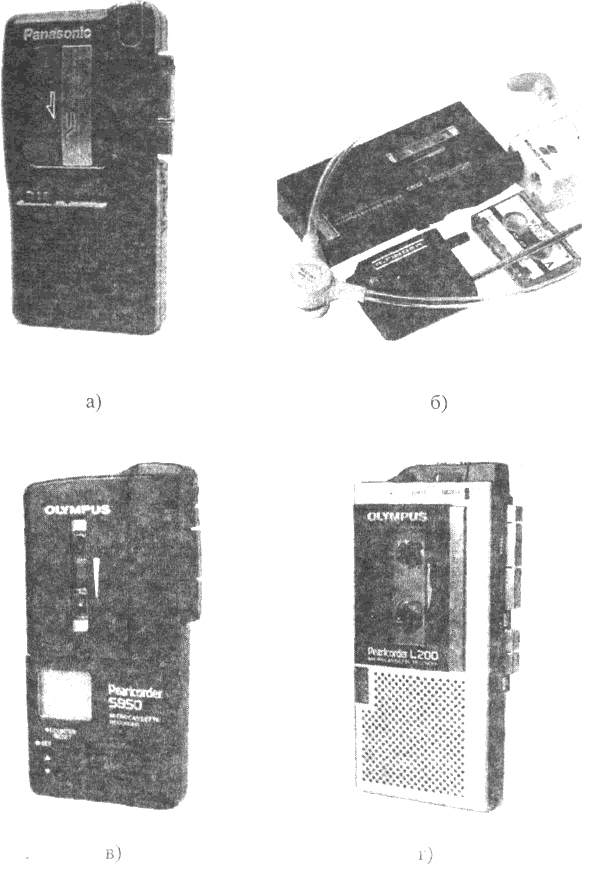

Рисунок 3.27. Портативные микрокассетные диктофоны:

a) RN-502; б) S - 832; в) S- 950; г) L - 200

К достоинству портативных цифровых диктофонов и магнитофонов относится то, что их невозможно обнаружить с помощью обычных детекторов диктофонов. В том случае, если не удаётся проникнуть даже на короткое время в контролируемое помещение, но есть возможность доступа в соседние помещения, для ведения разведки используются электронные стетоскопы, которые преобразуют акустические колебания в твёрдых телах (стенах, потолках, полах и т.д.) в электрические.

Внешний вид некоторых электронных стетоскопов импортного и отечественного производства представлен на рисунок 3.28 ... 3.29.

Чувствительным элементом электронных стетоскопов является контактный микрофон (чаще всего пьезоэлемент), соединенный с усилителем. Современные электронные стетоскопы имеют коэффициент усиления порядка 80...90 дБ (20 000... 30 000 раз) и способны улавливать слабые звуковые колебания (шорохи, тикание часов и т.д.) через бетонные стены толщиной до 50...100 см, а также двери и оконные рамы с двойными стёклами. Съём информации может осуществляться не только непосредственно со стен, потолков, стёкол, но и металлоконструкций зданий, труб систем отопления и водоснабжения и т.д.

Датчики электронных стетоскопов могут быть установлены в стенах зданий на этапах строительства или реконструкции. Например, в новом здании посольства США датчики были установлены в металлоконструкциях здания и технологически были выполнены так, что их было невозможно обнаружить даже с использованием рентгеновской аппаратуры .

Иностранными фирмами выпускаются различные варианты стетоскопов от простейших портативных малогабаритных размерами 54х80х20 мм и весом 125 г (стетоскоп РК 845-S) до сложных электронных стетоскопов весом несколько килограммов и оборудованных набором эквалайзерных фильтров и высокочувствительным низкочастотным усилителем с коэффициентом усиления в 25000 раз (электронный стетоскоп РК 845-SS) .

Рисунок 3.28. Контактный микрофон РК-915 (а) и портативный электронный стетоскоп РК-845-SS (б)

Рисунок 3.29. Портативный электронный стетоскоп "СТЭ"

с высокочастотным усилителем с коэффициентом усиления в 25000 раз (электронный стетоскоп РК 845-SS) .
